909 clon DIY???

#61 por zemky el 04/03/2012
estoy pensando en comenzar a fabricar un par de modulos para ir familiarizandome, habia pensado en un kick y clap de 808, pero necesitaría algo de ayuda, segun los planos de la pagina de eric archer. he visto un dispositivo DIY llamado midi to trigger que sería ideal para este proyecto de los modulos
Subir
#62 por zemky el 04/03/2012
Subir
#63 por fanfan el 07/03/2012
para mi la forma mas sencilla de pasar de MIDI a trigger es con arduino, (además con arduino puedes hacer muchas otras cosas) .
http://www.arduino.cc/cgi-bin/yabb2/YaBB.pl?num=1187962258
el circuito es sencillisimo, puedes usar codigo de otros usuarios aunque saber algo de programación biene bien para personalizar los projectos:

yo compré un pack similar a este, y es lo que uso , s
http://www.ebay.com/itm/Arduino-Duemilanove-ATmega-328-Kit-LCD-1602-starter-/280668316809?pt=LH_DefaultDomain_0&hash=item415922a489#ht_3588wt_1185

el circuito del BD808 es sencillisimo... aunque yo no he conseguido que suene tan bien como la original y le hice alguna modificacion es definitivamente el circuito perfecto para empezar.
el circuito de la clap808 es bastante más complejo y por encima lleva un integrado raro y caro el OTA( ba662 y equivalentes), a mi me engañaron los chinos y me vendieron unos q no iban, así que tiré de imaginación y modifique el circuito para poder usar transistores tipicos, y funciona bastante bien.
Subir
#64 por fanfan el 13/03/2012

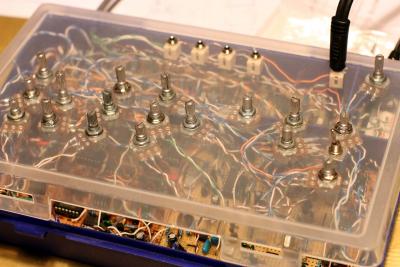

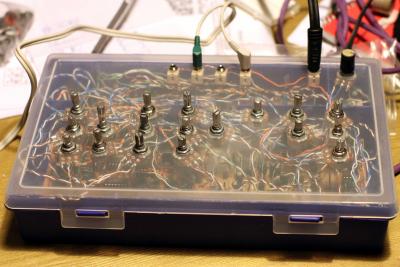

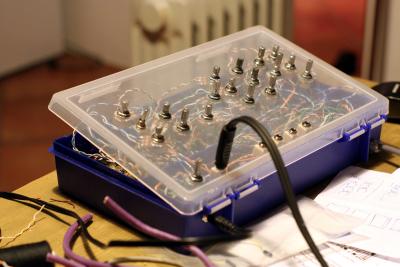

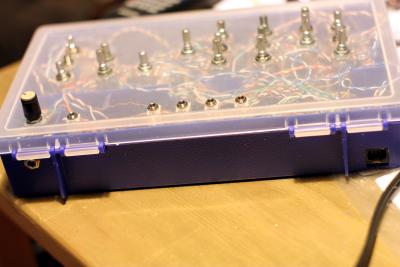

por fin ! aqui está el bicho, ahora a ver si grabo algo en condiciones ...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#65 por Dub'O'Tronik el 13/03/2012
Impresionante!

Dub'O'Tronik
Mi MacBook Y Yo...

Subir
#66 por FREAZER el 14/03/2012
Buen trabajo !!!!

Facebook : http://www.facebook.com/DjFreazer
Youtube : http://www.youtube.com/djfreazer
Soundcloud : http://soundcloud.com/dj-freazer

Subir
#67 por fanfan el 19/03/2012
sigo haciendo horas extra, tengo entre manos el sampler mas "ridiculio" del mundo... unos 10 segundos en mono, 32KHz 8bits... y monofónico jaja y hay que pasar los amples por USB en formato texto!... sí sí texto! ;) que da para open hat, closed hat y poco más... mientras intento que mejorarlo un poco ... una muestra, los hats y una clap lo-fi son del mini-sampler, el resto 100% analogico del cacharro de las fotos
saludos
Archivos adjuntos:
Subir
#68 por q-ba el 21/03/2012
Que bueno la drunkmachine!
Pero con tanto cable y circuito no se calentara demasiado como para meterlo en un tupperware?
Subir
#69 por fanfan el 22/03/2012
#68 jaja espero que no, la fuente de alimentación está fuera y unos transistores y amplificadores operacionales se calientan... pero espero que no lo suficiente como para arder...

...aunque habrá que ver en verano cuando estemos a 35 grados.....
Subir
#70 por zemky el 27/03/2012
http://www.msc175.de/geraete.htm


aqui hay informacion por un tubo para futuros proyectos y por si alguien mas se decide; PSU,MIDI to trigger....etc..
Subir
#71 por Dub'O'Tronik el 01/04/2012
Buen enlace zemky! al final creo que dejare de lado el proyecto 909 clon, vendo los pcb's a medio soldar.

Salu2!

Dub'O'Tronik
Mi MacBook Y Yo...

Subir
#72 por Keep el 10/04/2012
#51
suena muy bien!
#64
qué ha sido del display? el secuenciador va fuera del tupper?

Uno de estos va para mi lista de proyectos.
Me gustaría preguntarte, qué metodos usas para el diseño de estos circuitos? te basas en algunos esquemas? veo que a veces hablas de modificaciones que tú realizas, utilizas alguna herramienta software tipo spice para ayudarte con estas modificaciones?
Soy estudiante de ing electronica, y tengo conocimientos en electronica digital y analogica, pero a un nivel muy teorico, aunque siempre tengo mis proyectos que hago por mi cuenta, pero me veo muy limitado a nivel practico cuando entro en temas de sonido etc. Me recomiendas algun libro/web de diseño de circuitos a un nivel mas practico y aplicado al sonido?

un saludo, y gracias por todo esta informacion!
Subir
#73 por Keep el 10/04/2012
#70
gracias! pero la web esta en aleman... :sad:
Subir
#74 por fanfan el 10/04/2012
Keepin' Soul (aka julijet60) escribió:
#64
qué ha sido del display? el secuenciador va fuera del tupper?

hola, si el arduino y el display ya no caben en el tupper, los he dejado fuera, ademas he añadido un lector de tarjetas SD y un teclado de PC, pero el sistema operativo está muy verde, cuando lo tenga subiré mas videos.

los esquemas que utilizo son los originales, que basicamente son estos : http://www.introspectiv.eclipse.co.uk/download/9090_schems_10june02.pdf (a excepcion del BD q le han añadido cosas, yo lo he hecho como en el original)
y los originales que vienen en el "service manual" de la tr808.
los circuitos funciona haciendolos tal cual, pero cuando hablo de mis modificaciones son pequeños cambios que he hecho para que (a mi oido suene mejor o para sustituir algun IC q no he podido conseguir como los OTA),muchos transistores se usan para disparar los sonidos y no son importantes para el sonido final pero otros transistores son los q definen el sonido, yo he ido probando con los que tenia, la fuente de ruido digital no me convenció (no sé si es por q los IC q lleva son de los modernos) así q me las apañé para fusionarla con la fuente de ruido analogico q usa la tr808..

si quieres probar empieza por el bass drum del tr808, es tan sencillo que se puede hacer en una protoboard sin soldar nada, o una placa de las que vienen perforadas , eso si necesitatarás una fuente bipolar (+/-15v o +/-12v)) y algo para dispararlo (por ejemplo un arduino) el circuito es este http://ericarcher.net/wp-content/uploads/2009/07/tr-808-bass-drum-diy-project.pdf . en este circuito en concreto cambié un par de cosas, y le puse un transistor que en teoria no es equivalente pero me gustó como suena. si te decides a hacerlo mandame un mensaje y te doy mas detalles
en general los sonidos de la 808 son mas sencillos,

... por cierto cuando me puse con esto no me enteraba de mucho en los circuitos .. pero al final acabé entendiendo q hace cada parte (trigger, oscilador, filtro, envolvente...) en el service manual de la tr808 ( http://ericarcher.net/wp-content/uploads/2009/11/808-svc-man.pdf )explican por encima como funciona cada sonido hechele un vistazo, y eric archer tb habla un poco de ello: http://ericarcher.net/devices/tr808-clone/
es cuestion de ponerse jeje
Subir
#75 por zemky el 12/04/2012
#73 En la esquina superior derecha hay una casilla para traducir la pagina a ingles ;)


yo porque ahora le meteré mano al monotron, mas que nada por ir trabajando y familiarizandome con una plataforma ya creada, pero en cuanto tenga algo de tiempo y le eche valor me pongo :)
Subir
