#331 por Soundprogramer el 17/06/2015
#330 Como ya te comenté no existen muchas opciones.
La primera es la de reparar la cinta usando un gel reparador de soldaduras para circuitos impresos.
La segunda es recablear la cinta desde la parte del conector (el que va en el teclado, abajo) usando cables.
Esta opción es un pelín liosa pero puede dar mejores resultados.

La primera opción no es la mas aconsejable porque volverá a fallar con el tiempo
La segunda opción es mas segura

Lo mas sensato es que busques una cinta nueva que se ven de vez en cuando en Ebay o te hagas
con la bancada completa.
La cinta es de un mírame y no me toques porque dan mogollón de problemas y te lo digo yo que conozco
a este bicho como si lo hubiera parido yo mismo. El resto calentarte la cabeza de manera inútil porque
te va a volver a fallar. Sino lo ya lo verás. :desdentado:

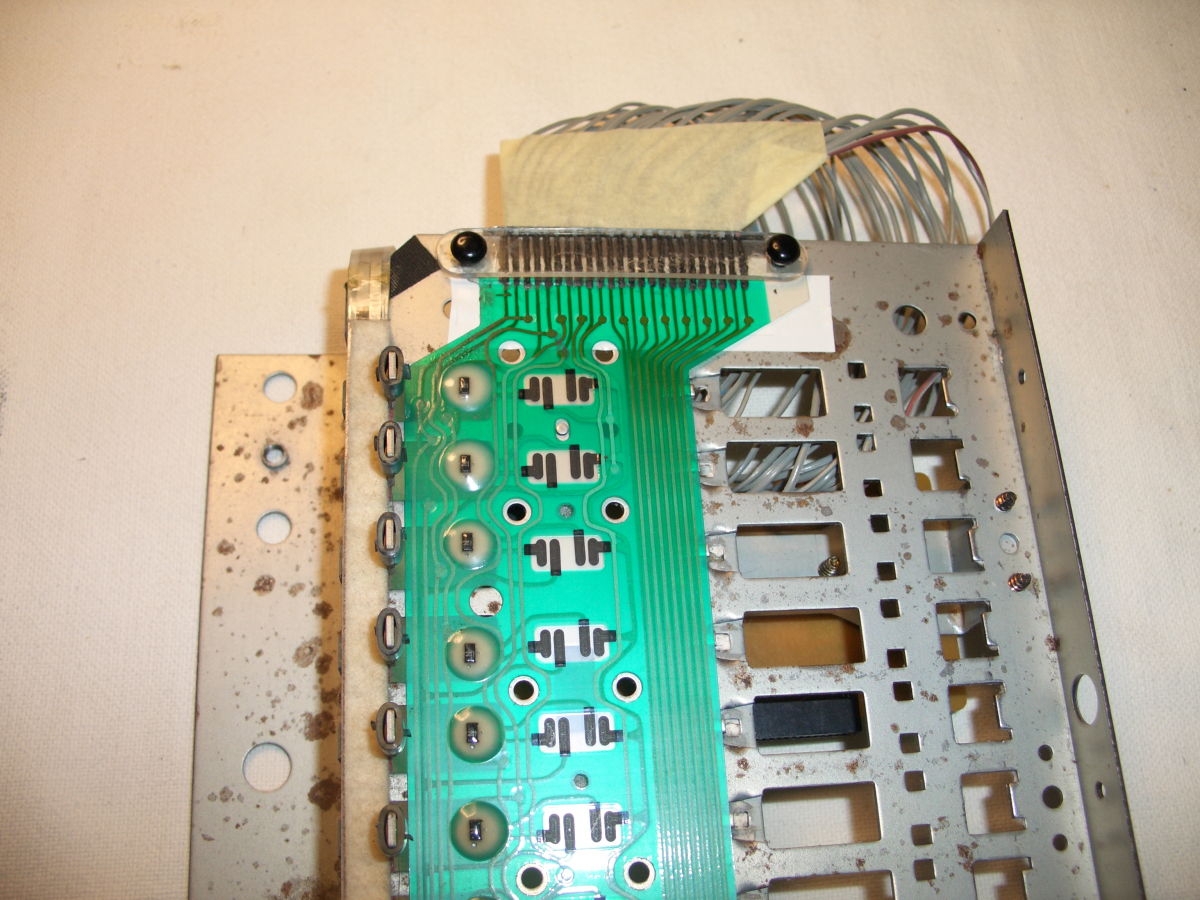

El recableado quedaba asi: imgext.php?u=http%3A%2F%2Fshrani.si%2Ff%2F1N%2FJI%2F4pQzoImm%2Fcimg4066-4.jpg&h=026f624b03aa01c5eabcf8c47a8b86de


El problema suele venir casi siempre de esta parte de la cinta: imgext.php?u=http%3A%2F%2Fi46.tinypic.com%2F112g9du.jpg&h=0e2a5ef4944fe823d9774b0e9fb63adf

Con el tiempo el sellado térmico que usa da problemas y acaba haciendo corte de pista en algún lugar.
Aveces puede funcionar una simple presión al conector para solucionar el fallo.

El resto pues es perder el tiempo como te dije porque vuelven a fallar. :estonova:


Y otra cosita.. Si a esa cinta ya le ha caido pegamento olvídate de ella porque está condenada
a muerte. Otra cosa es que no le hubiera caido y presente fallo de discontinuidad en pistas
por el sellado térmico. Aún así es una porquería de diseño que hizo Roland.
Un ejemplo de como no se tienen que hacer las cosas. Y además está expuesta a agentes
externos porque no se les pasó por la cabeza ponerle algún tipo de protección.

Synthesizers are not preset machines!! ºLª

Subir
#332 por morelius21 el 18/06/2015
Hola Soundprogramer,

No me sabido expresar debidamente, la cinta de contactos la tengo nueva (la de color verde q tu hablas), lo que me falta es la cinta blanca que va del conector PCB debajo del IC11 al la plaquita donde se conecta el aftertouch y la cinta verde.

Subir
mod
#333 por Soundprogramer el 18/06/2015
#332 Pero el fallo que comentabas tenía el JD-800 corresponde a fallo de cinta no al del cable conector.
Lo que puedes hacer es que alguien con un JD-800 se preste un día a hacer la prueba con un conector
original.
Páginas atrás también se referenció el conector que necesitas como: " Part 23475345 Fujicard 26x420 -6"
Lo que no se es si Roland lo tiene, que me huele a que no. Sino pues creo que se podría conseguir
en alguna tienda de repuestos informáticos, algún especialista en cables conectores o en un caso extremo
igual es posble fabricársela uno mismo comprando un cable aunque sea más ancho, con más pines y que
use el standard AWM 2896. Si alguien sabe algo pues que ayude aquí porque a mi de momento no se me
ocurre donde poderla encontrar exáctamente. Habría que buscar.

Antes de todas formas te sugiero pruebes con un conector original, porque igual te llevas sorpresas y
hay que descartar siempre problemas de la cinta, que es la responsable de todos los males en este
sinte.

¡Saludos!

Synthesizers are not preset machines!! ºLª

Subir
mod
#335 por Soundprogramer el 18/06/2015
Se me olvidó comentar que el largo del cable hay que tenerlo en cuenta. Los cables cortos no valen.
Creo que hacen falta unos 40 cm de largo. Igual un poco menos pero los típicos que ves a la venta
de 12 o 15 cm no valen, no llegan a la pcb.

Synthesizers are not preset machines!! ºLª

Subir
#336 por JLC el 18/06/2015
#335

pero cuánto ayudas¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡

:plasplas: :plasplas: :plasplas: :plasplas: :plasplas: :plasplas: :plasplas:
Subir
#337 por morelius21 el 19/06/2015
Pues no había pensado en tiendas de informática, buena idea. El cable ya no lo sirven en Roland. A ver si alguien me puede decir donde encontrarlo.

Muchas gracias Soundprogamer!!!
Subir
mod
#338 por Soundprogramer el 19/06/2015
#337 Te confirmo que necesitas un conector de 40 centímetros.
Menos noooupp! 400 mm Lo dejo aquí ya para futuras referencias.
¡Saludos!

Synthesizers are not preset machines!! ºLª

Subir
#339 por Kurzleader el 20/06/2015
no entiendo ni papa de francés, pero se supone que el paisano éste le ha pegado un repaso de arriba a abajo a su JD800, incluido el aftertouch al que le ha añadido una modificación para ajustar la sensibilidad:

"A veces, ante la adversidad, es cuando surgen los mejores trabajos" Alan Wilder

Subir
mod
#340 por Soundprogramer el 24/06/2015
A ver si este proyecto va cogiendo forma y se lanza de manera comercial.
Por lo pronto ya hay prototipos funcionando.

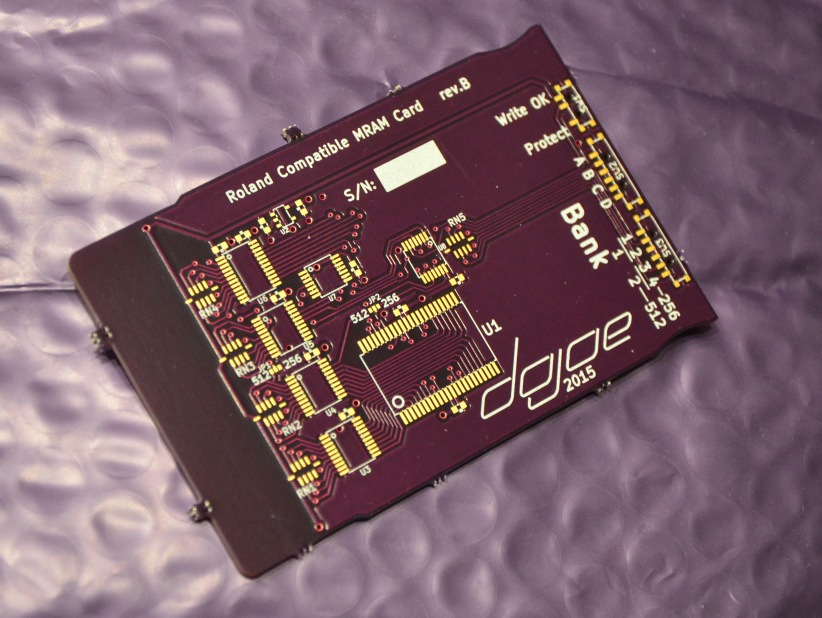

Roland M-256 para Roland JD-800 con selector de bancos. 256 sonidos extras para el JD-800 en una sola tarjeta.
¡Fantástico! :campeon:



Synthesizers are not preset machines!! ºLª

Subir
1
#341 por teppicamon el 25/06/2015
Suena muy interesante. ¿Como se llama el proyecto?
Subir
#342 por ELKE_FALTABA el 25/06/2015
Por lo pronto se ve muy interesante y si el precio es coherente con lo que ofrecen, y no se suben mucho a la parra, sería muy util puesto que las originales M256D de Roland sólo albergan un banco cada una.
Subir
#343 por emax el 26/06/2015
La idea de esa tarjeta es fantastica !!!!!
La sacaran a la venta ????
De momento solo veo que esta en pruebas desde Enero .........
Alguien sabe algo mas ?
Subir
#344 por Rod el 23/08/2015
Buenas noches a todos , que decir que mi JD esta sufriendo el famoso problema del moko rosa y lo tengo ya desmontado y estoy trabajado en una solución la cual si me sale bien la publicare para que todos la podáis disfrutar ya que ademas al desmontar la cinta e visto lo que se a comentado previamente de los contactos.
Subir
#345 por Rod el 27/02/2016
Bueno amigos después de mucho tiempo investigando y buscando una solución , logre dar con la manera de reparar mi querido JD.

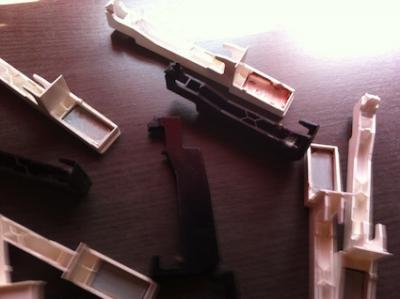

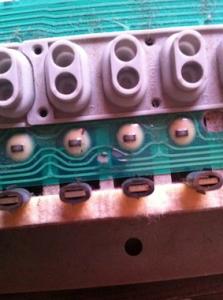

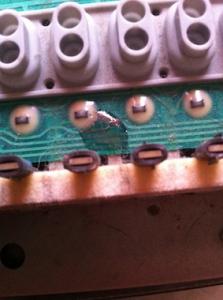

unas fotos de el el daño en la cinta y la dichosa cola roja.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
