Acustica de mi sala con FuzzMeasure

  • 1
#1 por Eric Gallardo el 01/12/2012
Buenas, llevo un mes y medio con el estudio en obras y por fin ya he terminado prácticamente. Tengo trampas de graves en 3 de las paredes de arriba a abajo con lana de roca de 100kg/m3, paneles acústicos de 10cm con la misma lana de roca, colgados en las primeras reflexiones, y un difusor QRD que me queda por colgar o encima mío o detrás mío, solo que detrás quedaría empezaría a una altura de unos 60cm por encima de mi cabeza, ya que debajo tengo el panel acústico.
Bueno, dejando la acustica ahora de lado, tengo de monitores unos Dynaudio BMA 5 MKII colocados hacia mi, tumbados con los twetters hacia dentro y creando un triángulo equilátero conmigo.

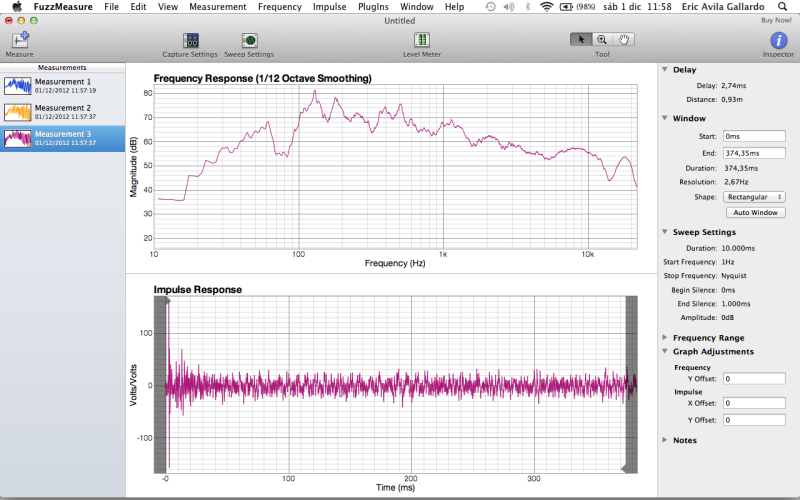

A lo que voy, estoy intentando dejar una escucha plana, o lo mas plana posible. He estado midiendo con un sweep de 10 segundos la sala y me da unas medidas varias ya que he medido 3 puntos de escucha.
El Primero y azul es la escucha donde estoy sentado, pero con la silla reclinada hasta atras, ya que aveces me echo hacia atras para escuchar los subgraves algo mas porque detras mio esta la pared a unos 70cm, y por eso me reclino.


La segunda medición es donde normalmente estoy sentado recto y produciendo música. Vamos el punto de escucha por referencia a no ser que me mueva hacia delante o hacia detrás según me duela la espalda, jeje.


Y la tercera es mas cerca del PC, en esos momentos álgidos de motivación que te acercas un poco mas por entusiasmo y sin darte cuenta, creo que nos ha pasado a todos alguna vez, jejeje.


Y la ultima que pongo, son las 3 mediciones pero superpuestas.


Bueno, después de esto, lo que me han recomendado, y he visto varios malos y buenos comentarios es que corrija un poco la sala con el Ultracurve 2496 de Behringer, ya que es bastante transparente y no añade armónicos.
Me han recomendado hacer la misma curva pero al revés primero con el Eq parametrico y luego con el gráfico para rectificar lo que quede.

Ahora si, pido algo de colaboración si no os importa, y unos minutos de vuestro tiempo en poderme ayudar ya que llevo invertidos mas de 2000€ en el estudio y lo ultimo que me queda es el EQ de la sala. Digo mas de 2000€ por decir una cantidad orientativa, ya se que algunos tenéis mesas SSL de tropecientos mil euros, pero un chaval que empieza y le pone ganas y se deja sus ahorros, pues necesita ayuda, jeje.
Lo dicho, a ver si me podeis ayudar a corregir esto o orientarme un poco mas en mi aprendizaje como productor y poder sacar buenas mezclas.

PD: SI QUEREIS VER LAS FOTOS EN GRANDE, CLICAR BOTON DERECHO Y LA GUARDAIS PARA PODER VERLA EN VUESTRO PC O MAC.

Gracias!
Subir
#2 por Eric Gallardo el 02/12/2012
Nadie que se precie a echarme una mano?
Las medidas de la sala son:

2,9m de ancho
2,7m de largo
2,45 m de alto

Suelo de parquet sintetico
Paredes de estucado pintados con pintura plastica
Techo de yeso con difusor QRD con medidas de 50x100cm afinado de 1500hz a 4500hz nuato encima mio.
Nose que mas escribir, no se si es por datos o por que falta algo, el que no me echeis una mano a dejar los mas plana la escucha.
Gracias!
Subir
#3 por fast_attack el 05/12/2012
Yo no soy ningún experto en acústica, pero creo que lo del eq es un una chapuza de las gordas.

Tienes una diferencia de mas de 20 dbs entre unas frecuencias y otras. Por lo que parece el problema es de estacionarias que te crean cancelaciones y sumas en el punto de escucha. Tendrías que absorber mas a tus lados, delante, detrás y encima.

Con que micro-interfaces has hecho las mediciones?
Subir
1
#4 por Eric Gallardo el 05/12/2012
Las mediciones han sido con un ECM8000 y la targeta es una focusrite 24 DSP.
Lo del eq me lo recomendo un ingeniero de sonido y me comento que es para corregir los modos de mi sala ya que por medidas son inevitables.
Tengo que decir que tengo paneles de 10 cm de lana de roca de 100kg/m3 y 3 trampas de graves desde el suelo al techo. Como ponga mas panel me quedo sin sala, jeje.
El Eq ya lo he comprado, me tiene que llegar hoy pero esque me he dejado un dineral en hacer los paneles etc y me encuentro con esta curva de 20dbs de diferencia.
Que pasa que el absorvente no hace su trabajo? Es inevitable esto por las medidas de la sala? Voy algo perdido y necesito ayuda.
Subir
#5 por fast_attack el 05/12/2012
Prueba a medir medio metro a izquierda o derecha, si esa diferencia se transporta en las frecuencias es cosa de estacionarias. Y no se puede corregir con un eq gráfico.

Si estas en una cancelación en 80hz, por mucho que subas esa frecuencia en el gráfico vas a seguir estando en la zona de cancelación.

ejemplo matemático básico: 1-1=0, 2-2=0.
Subir
#6 por Eric Gallardo el 05/12/2012
Entiendo.
Solucion a esto si me pasa?
Subir
#7 por fast_attack el 05/12/2012
Para empezar, pienso que deberías haber empezado a medir antes de colocar ningún material absorbente o difusor.

Para luego colocarlo en función de los problemas que surjan de esa primera medición con la habitación en "bruto". Teniendo la posibilidad de hacer varias mediciones para comprobar si son efectivas o no las soluciones acústicas tomadas.

Una vez hecho eso habría que ver cada problema.

De todas fomas insisto en ver si se pronuncia algún buen conocedor del tema.
Subir
#8 por Eric Gallardo el 05/12/2012
A ver la idea de los paneles que tengo a los lados, detras y delante son para absorber las primeras reflexiones y las trapmpas pues para los graves.
Despues de esto quedan esas curvas que he puesto hay, las cuales tienen mucha variacion en dbs pero no se como arreglarlas.
Subir
#9 por Eric Gallardo el 05/12/2012

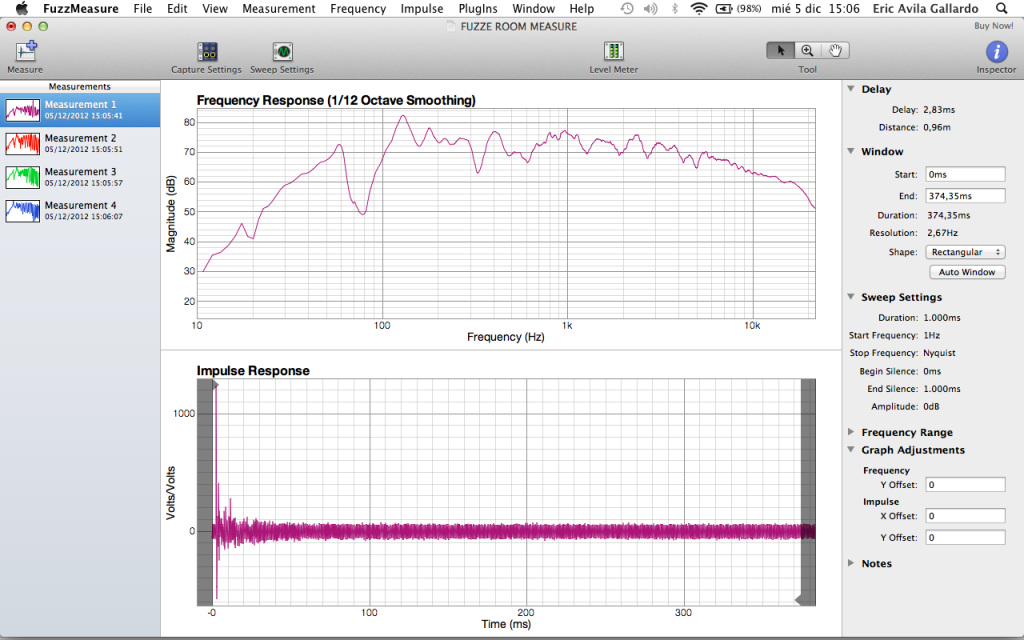

He estado midiendo eso que me has dicho y una de ella sale bastante bien (4 escucha), lo que pasa que si me pongo hay no llego al teclado ni a la mesa...:

1 Esucha, en el punto normal, donde suelo ponerme.


2 Escucha 50 cm a la Izquierda


3 Escucha 50 a la derecha


4 Escucha, 50 atras, pegado al sofa que tengo detrás.



Lo dicho, si me pongo hay no llego al escritorio, que es donde esta mi teclado, raton etc... y no me queda apenas sitio para moverme en la habitacion ya que detras tengo un sofa y estoy pegado a el en la 4 escucha.

Que Problema tengo? Es cancelacion? Si necesitas alguna medida mas te la hago sin problema.
Gracias!
Subir
#10 por Eric Gallardo el 05/12/2012
Una de las 4 juntas, se me olvidaba!


Gracias!
Subir
#11 por fast_attack el 05/12/2012
Si, eso ya lo se.
Has medido antes de ponerlos?
Si no sabes como funciona la habitación en grabes, para que ponerle trampas.... si se tiene la posibilidad, primero mides colocas y vuelves a medir. Así se sabe a cierta cierta que cada elemento cumple su función y que ninguno molesta mas que ayuda, un buen arquitecto primero calcula la estructura, y luego hace la casa, no hace la casa como cree y se se resquebraja la parchea.

Una foto, y mas mediciones (en diferentes sitios, pueden ayudar a dar con la raíz del problema)
Subir
#12 por Eric Gallardo el 05/12/2012
Medi hace un tiempo sin trampas y subian muchosimo los grabes, no recuerdo cuanto pero puse las trampas para ello y volvi a medir y hacian su funcion, el problema es que ahora he remodelado la posicion de toda la sala por varios motivos y tenia que hacerlo si o si.
Entonces ahora me queda esto, lo cual mas o menos en la escucha 4 esta bastante bien a como esta en las otras mediciones.
Es problema de fase y se anula en el punto principal de escucha? Porque muevo el micro a la izquierda y deecha y me queda mas o menos igual, ahora cuando lo muevo atras se soluciona bastante...
Llevo un cacao en la cabeza...
Subir
#13 por Eric Gallardo el 06/12/2012
ANTES DE LA EQ:

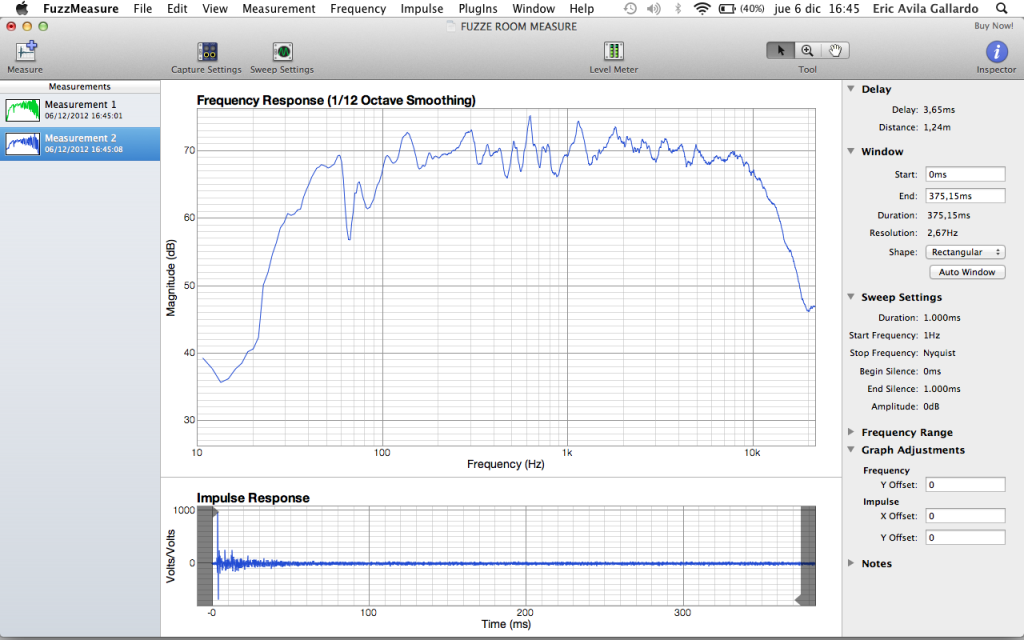

DESPUES DEL DEQ2496 EN LA SALA CORREGIDA A MANO:


La caida de 10khz hacia adelandte desconozco el porque pasa esto, y por la parte de los 100hz para abajo me es indiferente porque usare cascos de estudio para ello.

Ahora estoy entre + / - 5 dbs.

Que opinais?
Subir
#14 por fast_attack el 06/12/2012
¿que curva interpretas como mejor?
Subir
#15 por Eric Gallardo el 07/12/2012
Pues sin dudarlo la mas plana, la segunda. Porque por debajo de 100hz puedes trabajar con cascos y por encima de 10khz me han comentado que baja 10dbs por los absorventes.
Ahora esta todo muchisimo mas plano y equilibrado, ue esa es la idea no?
Subir
