Acústica nave eventos

#1 por León_KLS el 22/11/2013
Buenos días!
Abro este hilo ya que acabamos de alquilar una nave que queremos emplear para dar los cultos (iglesia) pero tiene mucho eco y quería ver si alguien me puediera ayudar a la hora de buscar una solución.

La nave tiene 500m2(50largox10ancho) en la planta baja (lugar de cultos) y 100m2 arriba.
Los músicos, instrumentos, amplificadores individuales y monitores para el coro están detrás de los PA, quedando en un espacio de 50m2, donde la reverberación es demasiada. El público está en los 450m2 restantes. La altura del recinto es de 8m aproximadamente.

Había pensado en hacer un falso techo con una altura de unos 4/5m máximo para reducir el espacio que tiene el sonido para propagarse; poner lana de roca cubierta con madera o tela en las paredes desde el suelo hasta 1/1,5m (como en los teatros/cines/salas de concierto, etc) y hacer una tarima para los músicos a los laterales del altar (en construcción: 300x520x70cm). Creo que al hacer las tarimas y el altar, el eco se reducirá un poco, pero no estoy seguro.

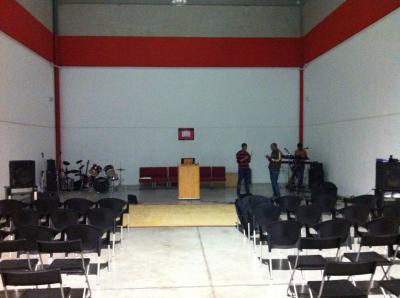

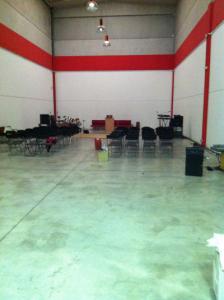

También he pensado en añadir, como en todo sistema de PA que se aprecie, un ecualizador gráfico para realizar los retoques de ecualización oportunos y reducir un poco las frecuencias problemáticas. Para ello, mañana haré las medidas pertinentes con el ECM8000 para poder saber en qué frecuencias hay más problemas (bola de graves hay), qué RT hay y más datos que pudieran servir para buscar una solución posible; por ahora, adjunto algunas fotos de la situación actual para ver si alguien puede ayudarme. Trataré de hacer un esquema con SketchUp del local y las tarimas que he pensado hacer.

Las butacas rojas irían en el altar y para el resto de instrumentos y el coro, las tarimas que os comentaba hacer (600x280x40cm - LargoxAnchoxAlto)

Saludos y muchas gracias de antemano.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:

http://www.twitter.com/Leon_kls
http://www.instagram.com/Leon_KLS
https://www.facebook.com/LeonRCS

http://www.kinglionstudio.com

Subir
mod
#2 por artem el 22/11/2013
Hola,

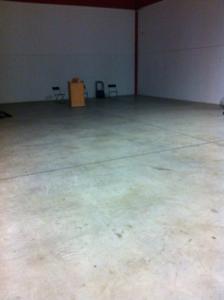

Me parece buena idea, la nave ahora pinta una reverberación brutal. Ese suelo de hormigón alisado es como un espejo acústico.

Para el techo puedes bajar un falso techo modular con placas típicas:
http://www.rockfon.es/
http://www.ecophon.com/es/
http://eurocoustic.com/
http://www.armstrong.es/commclgeu/eu1/es/es/
http://www.amfgrafenau.de/index.php?l=20

o bien en madera:
http://www.ideatec.es/producto.php

o bien puedes "colgar" baffles acústicos
http://www.porosonic.com/productos/sistema-suspendido/
http://www.inasel.com/Productos/Sistemas-Absorbentes/Inabaf.html
....

para las paredes, hasta una altura aprox. 1,8m - 2m
http://www.scenic.cat/wall_esp.html

¿Que hay del silencio en la naturaleza?

Subir
1
#3 por manugiraldo el 22/11/2013
Tio tienes muy bien planteada la solución a tu problema yo creo que con eso que piensas hacer lo solucionaras en gran parte.
Subir
#4 por manugiraldo el 22/11/2013
Que bueno Artem.
Subir
#5 por León_KLS el 22/11/2013
#2 Muchas gracias Artem..! Me imaginaba que el techo y las paredes hacían que la acústica de la nave fuese muy reverberante, pero no había caído en el suelo.
Seguiré investigando lo de los materiales y a ver si mañana soy capaz de tomar las medidas de manera adecuada y que puedan servir.
Gracias por la aportación y trataré de dar más datos a ver si podemos buscar una solución conjunta.

#3 y #4 Gracias Manugiraldo. La solución que yo había pensado pensaba que era lo suyo, pero en temas de acústico ando muy pez y quería ver si era lo adecuado y alguien que pudiera ayudarme con los materiales a utilizar, y por suerte, este foro nunca defrauda, siempre hay gente dispuesta a ayudar.. Espero poder ayudar yo también.

Saludos y muchas gracias. Iré posteando cada avance y toda medida tomada para tratar de hace un antes y un después.

Saludos musicales ^^

http://www.twitter.com/Leon_kls
http://www.instagram.com/Leon_KLS
https://www.facebook.com/LeonRCS

http://www.kinglionstudio.com

Subir
#6 por León_KLS el 25/12/2013
Felices fiestas hispasónicos.
He estado algo liado entre el estudio, las clases y tratando de buscar soluciones "económicas" a lo del eco y por ello no he posteado.

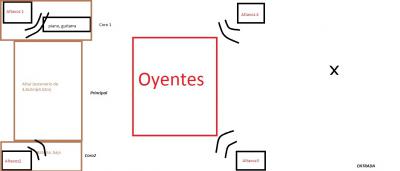

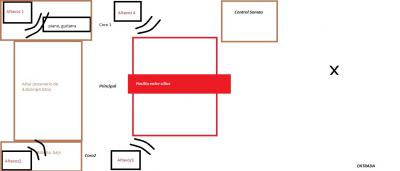

Usamos 4 altavoces de PA (2 como monitores para los músicos detrás de los mismos y 2 como PA puro y duro para el público) y quería saber si solucionaría un poco el eco poniéndolos "enfrentados", es decir, dos delante y dos detrás cara a cara.

No se si iría bien o digo una locura.. :/

También tengo pensado conectar el ecualizador (Behringer PRO EQ?) y el DBX 266XL en cascada conectados de la salida de la consola (SoundCraft Spirit Live 24) a la entrada de la ETAPA (amplificador PEAVEY PV4 si no recuerdo mal ahora).

Tengo conectado del Master de la SC al Pavey y de ahí a los altavoces del público (3 y 4) y de los Aux 1 y 2 de la SC a otra etapa y de ahí a los D.A.S que uso para "los músicos" como monitores (son de PA pero por ahora, no podemos comprar unos monitores, pronto lo haremos si la propuesta pudiera ser válida).

No se si lo que quiero hacer es una locura o podría ayudar, la verdad que de directo se poco y estoy aprendiendo a base de prueba-error en la nave.

Espero que podáis ayudar si podéis y agradezco toda aportación, a ver si ahora con las fiestas puedo arreglar algo y aprender más.
Saludos y gracias
