Ayuda conexion !!!!

#1 por jarot2013 el 18/10/2013
Saludos, quisiera saber si alguien me pudiera indicar la forma correcta de conectar procesadores externos como previos EQ´s Comp. Etc. a una mesa digital especificamente a una Presonus Studiolive 16.4.2 si es con diagrama mejor para poder entender mas facilmente. Ya que estoy pensando en adquirir esa mesa, y quiero tambien la posibilidad de usar efectos externos para que mi sonoridad no sea igual. y tener mas elementos extras que pueda utilizar de los que ya bienen integrados en la Mixer. de antemano muchas gracias por su ayuda.
Subir
#2 por RaulMX el 18/10/2013
Es igual que en una mesa analógica por insert te dejo un video, la verdad es que no tiene gran ciencia.

Conectar Compresor por INSERT al mixer

HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
#3 por jarot2013 el 18/10/2013

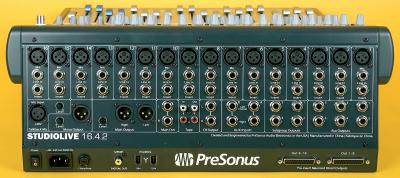

Hola, gracias por responder, por ejemplo esta es la mesa que quiero adquirir, aca veo inserts, canal por canal, pero como le hago para que funcione en todos los canales como en el video. Gracias.
Archivos adjuntos:
BBCode:
Subir
#4 por kamikase ♕ ♫ el 18/10/2013
Envías por buses y no por inserts.
Los inserts serian (por ejemplo) para utilizar un compresor de entrada en un canal específico.

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#5 por jarot2013 el 18/10/2013
Cuando te refieres a que lo envie por buses, la conexion seria por la Seccion de los AuX Inputs, o por los Subgroup Out, o AuX outputs.
Subir
#6 por kamikase ♕ ♫ el 18/10/2013
Cualquiera de esas te sirve (me refiero a los auxiliares). Recuerda que los buses son MONO y si tienes algún efecto stereo debes ocupar en pares.
No tendrás problemas si sabes hacer las combinaciones.

Saludos!

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#7 por jarot2013 el 18/10/2013
Haber si entendi, como esta mesa no tiene insert, el cable ye del video no me serviria, tendria que comprar un cable que se par por ambos lados para conectarlos a los Aux. es correcto eso ?
Subir
#8 por kamikase ♕ ♫ el 18/10/2013
No entendí que tiene que ver un video con el insert y la mesa.

o_O

En los inserts necesitas un cable en Y (recordar que los inserts son cables tripolares. Va una señal de ida y vuelta).

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#9 por jarot2013 el 18/10/2013
A lo que me referia era que en el video que me enviaste,explicando como se conectaba un compresor a la mesa, el Chico usaba un cable (Y) y lo conectaba, a su mesa, entonces si yo quisiera conectarlo por los Auxiliares . tendria que usar cables dobles en ambos extremos, esa era mi duda ?
Subir
#10 por kamikase ♕ ♫ el 18/10/2013
Los Auxiliares no son inserts, son directos.

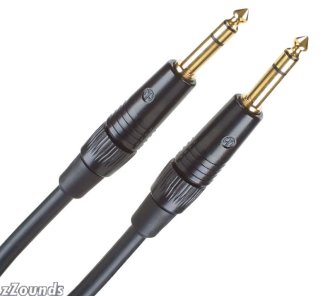

O sea un cable jack plug 1/4. Hay que ver en el manual si los cables son balanceados (es lo mas probable) o desbalanceados.

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#11 por jarot2013 el 18/10/2013
Ok. Muchas Gracias, por tu ayuda Amigo. voy haber si me consigo el manual de esa mesa, en español. estamos hablando.
Subir
#12 por kamikase ♕ ♫ el 18/10/2013

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
