Ayuda conexiones speakon MHB 4818

#1 por David Spwstyle el 22/09/2015
Hola buenas, estoy montando una caja y quería saber como van las conexiones de speakon, porque le quiero poner dos conectores para poder conectarlo en serie con otras, y no tengo ni idea ya que es la primera caja que monto con speakon y al tener cuatro pines cada conector no se muy bien como va el tema. Si alguien sabe algo se lo agradezco muchísimo ya que ando atascado y tengo que ponerle ya los conectores.
Muchas gracias de antemano !
Subir
#2 por kamikase ♕ ♫ el 22/09/2015



"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#3 por David Spwstyle el 22/09/2015
gracias por la imagen me ha quedado mas claro, pero si le quiero poner dos conectores de speakon por si alguna vez necesito conectarla en serie con otra, como irian las conexiones entre los dos conectores y el cono ??
Subir
#4 por kamikase ♕ ♫ el 22/09/2015
Exactamente igual, en paralelo

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#5 por David Spwstyle el 29/09/2015

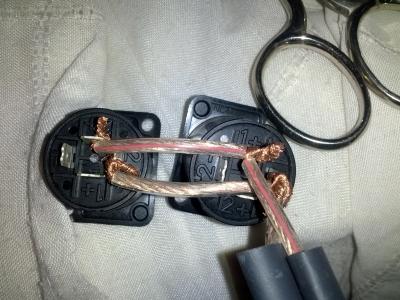

Tendría que quedar así ? en el cable - del -1 del primer speakon al -2 del segundo conector, y en el + del +1 al +2 en cada conector ?
Gracias
Archivos adjuntos:
BBCode:
Subir
mod
#6 por yurtoncase el 02/10/2015
no,
te encontrarás que si el cable, lo tienes en +1 y -1, cuando lo conectes al 2º conector no te va, porque en el +2 y - 2 no hay nada. Tienes que seguir en +1 y -1, es la manera de que el cable te funcione tanto en uno como en otro conector.
Imaginate que tienes que hacer cables con los contactos al 1 y otros con los contactos al 2, vaya lio...

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
#7 por kamikase ♕ ♫ el 02/10/2015
Tienes razón Yurton, es un lío.
Yo también ya me hice un lío.
La lógica indica que van del 1+ al 1+ y del 1- a 1- por una etapa, y 2+ al 2+ y 2- a 2- por otra etapa que debería estar sin conexión.
Habría que probar continuidad con un cable entre altavoces y verificar que fuera desde 1+ a 1+ y 1- a 1- y que no están por etapas 1 y 2 separadas.


Según la foto, las conexiones están mal, deberían ir del 1+ al 1+ y del 1- a 1- en paralelo.
