Cables para un PA con Beringher de prueba

#1 por jasabel el 03/04/2014
Hola.

Tengo una sala de conferencias de 70 m2 que quiero acondicionar, y yo sé de temas de audio doméstico, pero me decían que me pusiera cosas de PA, yo no sabía ni que era eso, total que investigando un poco me fuí a Madrid HIFI y me compré dos Behringer B210D y una mesa Behringer Xenyx 1204 USB para hacer una prueba in situ. Pero como no tenían cables me fuí sin ellos.

Me dieron un pequeño tutorial de eso de los cables balanceados, mesas de mezclas... bueno, me dije yo, ya me compraré los cables por internet. Pues como la instalación es fija quiero mejor comprarme una bobina y los conectores (tengo que hacer rozas y eso). Pues bien estoy viendo en Thormann y me estoy haciendo un lío, veo que la mayoría de los cables llevan solo dos hilos.

Yo supongo que necesito un jack de tres polos para la mesa, un cable de tres hilos y luego para el altavoz o bien un conector XLR macho o bien un jack de 3 polos también, pero es que con tanto cable la verdad es que me mareo.

Si fueseis tan amables de indicarme una bobina y unos conectores concretos os lo agradecería eternamente.

Acabo de descubrir este foro porque estaba buscando en otros de hifi que no eran los apropiados. Ya os iré contando poco a poco lo que voy a hacer.
Gracias
Subir
#2 por elraton el 03/04/2014
Te recomiendo que hables con un Tecnico de Sonido, y si hiciese falta, que le contrataras para esos menesteres... seria lo mejor !
Tal como esta el patio,si yo me pongo a pintar,seguro que mas de un vecino se me cabrea !!!

Es decir... de mi parte, todo dicho, el pintor a la brocha, el carpintero a la madera y un Tecnico a los Cables.

Creo que haz confundido el foro, esto no es bricomania...

Técnico / Conductor ( C+E ) / Montador /
Mucha Orquesta - Muchas empresas de Alquiler - Muchas Ganas
Parte de mi Trabajo : http://www.hispasonic.com/anuncios/tecnico-feelance/178939
Contratarme no es Error ... " Es un Acierto

Subir
#3 por jasabel el 04/04/2014
Nunca me habían recibido tan descortésmente en un foro. Supongo que según dice, si uno pregunta sobre mecánica en el foro de su marca, mandándolo al mecanico se zanjarían todos los hilos. Y en los de informática contratando a un Ing informático como yo, pues no ayudaríamos a nadie, sin embargo esto no es lo que suele pasar. Si usted considera que no soy capaz de montar unos cables de tres hilos y lo califica de bricolage pues no me ofende. No creo que si se usted se pone a pintar su casa ningún vecino se queje, como dice, salvo que haga con un martillo. Yo busco ayuda en este foro y usted negocio como reza su firma. No creo que mi objetivo sea demasiado ilícito.
Le saludo atentamente y le pido que si no me ayuda no me conteste.
Subir
#4 por perla666 el 04/04/2014
aqui en el foro hay un compañero que los hace a un precio estupendo y de calidad.

por lo que yo se en thomann hay tantos porque hay diferentes calidades "marcas" como mogami,cordial, eurocable, etc.
luego conectores neutrik o amphenol y a soldar...

pregunta lo que quieras pero siempre hay que respetar las respuestas de los foreros, te gusten o no.

suerte

EHT (El Hombre Trampa)

Subir
1
#5 por josemi el 04/04/2014

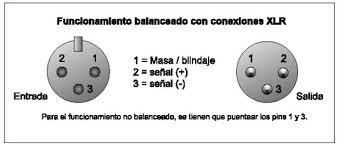

Buenas jsabel, necesitas 4 conectores XLR(cannon) dos machos y dos hembras, una bobina de los metros que necesites de 3 polos o hilos.
La conexión es muy sencilla, conector 1macho tiene los pines 1 2 3 sueldas los mismos en el terminal hembra 1 2 3 ( 1-1 2-2 3-3) y se acabo, esta es la conexión balanceada la desbalanceada nocreo que la necesites hacer, esta es muho mas eficaz y presta mas calidad de sonido.

http://www.thomann.de/es/the_sssnake_smk_222_bk.htm este es el cable que necesitas, dos polos y una malla, seál + al rojo, señal - al blanco y malla - al restante
Archivos adjuntos:
BBCode:
images (1).jpg
BBCode:
Subir
1
#6 por jasabel el 04/04/2014
Muchas gracias a todos, de todos modos me he explicado mal.
En realidad lo de soldar y cómo soldar lo sé hacer y lo he hecho muchas veces, además hay varios videos en youtube por si tuviera problemas con las polaridades.
Mi pregunta es más por saber qué cable comprar, quería comprar una bobina de 100 metros para decir al albañil que me la instale, luego yo ha haría las conexiones. Si me referenciaseis un cable concreto de una tienda concreta mejor (prefiero españolas a poder ser por hacer algo de patria), y que el cable sea de calidad, pues es posible que me cueste más el albañil/electricista que lo ponga que el cable y no es cuestión de cambiarlo. Otra cosa que no entiendo es por qué si este cable de tres y hilos se llama cable de micrófono en algunas tiendas cuando se usa para los altavoces con entrada balanceada por ejemplo.
Gracias
Subir
mod
#7 por yurtoncase el 04/04/2014
el cable balanceado se usa para cualquier tipo de señal balanceada, sea monitores o micros.
Se le denomina cable de micro por simplificar ya que es el cable que se usa mayoritariamente en la microfonia actual.
Un cable balanceado tienes mas aplicaciones aparte de los micros.
Nosotros usamos Mogami o Eurocable
Mogami vale mas del doble y creo que para lo que quieres, Eurocable te va a ir mas que bien.
http://www.alfasoni.com/wproductos.asp?modelo=LK02N6E-100&tipo=n&a=Cables%20-%20Conectores&p=Cables&h=Bobinas%20de%20Cable&n=Bobinas%20Cable%20Microfono&estado=&dmarca=&dserie=&dpreciomin=&dpreciomax=&titulo=Ficha%20de:%20LK02N6E-100.

http://www.yurtoncase.com
cajas de transporte-flight cases a medida
MISTERCABLE - fabricacion de cables y mangueras a medida para
Instrumentos - Estudio y directo

Subir
1
#8 por perla666 el 04/04/2014
Podrías pasar alguna manguera de 4 conexiones por ejemplo y así la tendrías empotrada por si necesitaras mas tomas...

EHT (El Hombre Trampa)

Subir
#9 por mahannett el 06/04/2014
Yo creo que este señor está haciendo un diseño de sistema sin tener ni puta idea. Así va el país. Saludos
Subir
#10 por miscoes el 06/04/2014
Yo uso con frecuencia manguera de 4 canales de Percon muy flexible. No sabría decirte la referencia porque la tengo en el almacén.

De cualquier modo en cualquier tienda medio seria de sonido te pueden conseguir manguera de esas características.

Y lo de dejar pasados mas canales que los que vayas a necesitar es una excelente idea.
Subir
#11 por Diego Black Audio el 06/04/2014
Yo estoy de acuerdo en la propuesta de que busques un profesional.

No porque no puedas hacerlo tú, pero una cosa es cagarla en algo para uso propio y otra cagarla en una instalación, que va a estar ahí de por vida.

Soldar bien no es tan fácil, cualquiera se compra un soldador y estaño, pero yo sin ir mas lejos estudié electrónica, y algo sabía de soldar pero cuando abro uno de los primeros cables que soldé cuando empecé en el sonido me rio de mi mismo, por suerte esos cables los usaba yo para mis primeras chapucillas en el local de ensayo con colegas, y si un cable fallaba pues lo cambiaba o lo movía un poco a ver si hacía mejor contacto, jeje.

Pero en una conferencia o sala de eventos las pocas cosas que hay han de ir a la perfección.

Un técnico experimentado no solo te soldará mejor los cables, si no que podrá darte algunos consejos para que no metas la pata en algo por falta de previsión.

Totalmente de acuerdo en lo de comprar el material aquí.

Los conectores que compres que sean de la marca Neutrik, y el cable pués mi experiencia me dice que Sommercable es muy bueno, Mogami tambien pero es muy caro.

Saludos y suerte.

http://www.blackaudio.cat
Sonorización de conciertos y eventos en Catalunya.
Alquiler de equipos.
Escenarios móviles cubiertos.
Producción integra de Festivales.
