Calibrar pitch technics mk2 1210 md3 technics mk2 1210 md3

#1 por ferroviario el 27/10/2015
Hola buenos dias, me gustaria saber como se calibran los pitch del technics mk2 1210 md3 , creo que no es igual que el 1200 mk2 , me refiero a que si lleva el tornillo que lleva el 1200 mk2 , gracias.
Subir
#2 por scarface999 el 27/10/2015
con un multimetro,si lo quieres dejar fino fino
Subir
1
#3 por ferroviario el 28/10/2015
Lo calibre yo con el tornillito que lleva dentro , ademas de que estaban trucados los dos, cosa que no me gusta, lo destruque y ahora van de cine, tengo que llevarlos al servicio tecnico de valencia a que me canbien el brazo y me arreglen la lucecita para ver la aguja, me han dicho que alli aparte de arreglarmelo me lo calibraran con el multimetro, gracias por la info scarface990.
Subir
#4 por Albert el 28/10/2015
Si quieres calibrar la ganancia del pitch, que el +3/-3 +6/-6 sea correcto, con un multímetro te basta. En el mk1210 se hacía desconectando el fader del pitch y ajustando un resistor variable que lleva éste. (En el Service Manual tiene que estar indicado dónde pinchar con el tester)

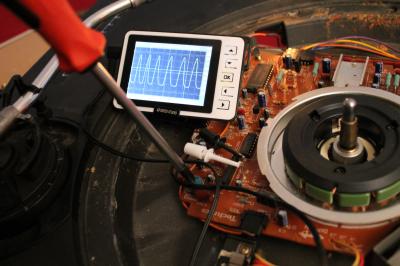

Luego si quieres ajustar el 0 en si, o sea que la velocidad cuando está al zero sea la correcta, tienes que usar un osciloscopio y ajustar el cristal que da la frecuencia al circuito del motor. Creo que está alrededor de 162kHz, y se mide en unos terminales especiales que hay en la placa.


Un saludo
Archivos adjuntos:
BBCode:
Subir
2
#5 por ferroviario el 28/10/2015
Gracias scarface999 por la info.
Subir
#6 por ferroviario el 29/10/2015
I albert,gracias tembien.
Subir
mod
#7 por Zitro el 30/10/2015
Y, por cierto, para la lucezitra de la aguja, lo puedes hacer tú mismo... Mira los archivos adjuntos al primer mensaje de esta conversación: http://www.hispasonic.com/foros/tutoriales-para-djs/439087

Un saludote.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#8 por ferroviario el 30/10/2015
Gracias zitro por la ayuda, me va aservir mucho, de verdad, en youtube no hay ningun vodeotutorial sobre esto, solo hay de cambiar la bombilla por leds.
Subir
#9 por ferroviario el 03/11/2015
Hola de nuevo, e abierto el plato y mi sorpresa es que el fader pitch no lleva tornillo para calibrarlo con un multimetro ,sera porque lleva el boton del 0 absoluto , me refiero al boton del reset, al ser el md3, alguien sabe algo?. Gracias.
Subir
#10 por Wxr el 04/11/2015

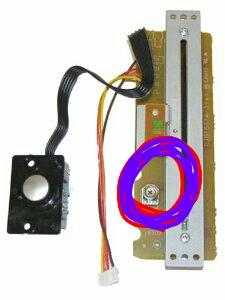

Debería de estar...
Archivos adjuntos:
IMG_20151104_004001
BBCode:
Subir
1
#11 por ferroviario el 04/11/2015
Si,esta ahi , e probado con el tester i me da 2,66 a los dos lados donde se mide , el tester lo tengo a 20k , asi esta bien no ?, el fader esta en el centro, en el 0.
Subir
#12 por scarface999 el 04/11/2015
el multimetro tiene que tener la funciona de medir en HZ... con eso se calibra el pitch,no sirve un multimetro normal y corriente "de los chinos vamos..."

saludos.
Subir
#13 por ferroviario el 04/11/2015
Cual me aconsejais para poder hacerlo ?
He visto un tutorial de youtube que lo hacia con un tester normal , lo ponia en 20 K i lo jace asi pero es en un 1200 mk2 , y yo tengo el 1210 mk2 m3d , y el tornillito esta debajo como se ve en una foto mas arriba ,ademas de que en el titorial este le marcaba 2,75 k y despues mide mas arriba y no le coincide y con el tornillo lo rueda hasta que le marca 2,75 k.
