Cambia el aspecto de tu sintetizador (LEDs) - Nivel novato

#1 por Brian Huron el 04/06/2014
a que me refiero? a algo supersencillo y barato y es cambiar los leds por unos de otro color
Usualmente algunos sintetizadores suelen tener muchos leds y la mayoria tienden a ser de color rojo o azul
que os parece tener leds azules, verdes, violetas , rosas (el color que mas te chupe)
Este trabajo nos puede servir para darle un poco de mas vida a nuestro teclado y claro tambien puede ser de excelente ayuda para ubicar con mayor facilidad algunos parametros de edicion
Tambien este proyecto puede ser de gran utilidad a novatos que quieren iniciarse en la electronica mejorando la tecnica de soldar componentes y para comenzar a reconocer estos aparatos internamente (para todos aquellos que desean iniciarse en eso de modificacion de instrumentos musicales electronicamente o para los que prefieren repararlos y hacer un gasto minimo que mandarlo a algun tecnico que podria cobrarte mucho)
A DARLE CAÑA

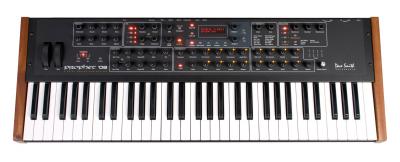

Aqui tenemos un prophet 8 ... imaginenlo con focos de diferentes colores (a tu gusto) o para asignar los colores a algunos parametros haciendolos mas faciles de ubicar
Archivos adjuntos:
BBCode:
Subir
#2 por Brian Huron el 04/06/2014
comenzemos
led (del acrónimo inglés LED, light-emitting diode: ‘diodo emisor de luz’ es un componente optoelectrónico pasivo y, más concretamente, un diodo que emite luz.
Los ledes se usan como indicadores en muchos dispositivos y en iluminación. Los primeros ledes emitían luz roja de baja intensidad, pero los dispositivos actuales emiten luz de alto brillo en el espectro infrarrojo, visible y ultravioleta.

Debido a sus altas frecuencias de operación son también útiles en tecnologías avanzadas de comunicaciones. Los ledes infrarrojos también se usan en unidades de control remoto de muchos productos comerciales incluyendo televisores e infinidad de aplicaciones de hogar y consumo doméstico.
Existen tres formas principales de conocer la polaridad de un led:

La pata más larga siempre va a ser el ánodo.3
En el lado del cátodo, la base del led tiene un borde plano.
Dentro del led, la plaqueta indica el ánodo. Se puede reconocer porque es más pequeña que el yunque, que indica el cátodo.

Aqui un led comun y su simbologia esquematica (ojo con esta porque es muy importante su polaridad ...usualmente en la placa donde estan instalados suele venir este simbolo para ubicar en que posicion debe ir
Tambien estan los leds ultrabrillantes que son ligeramente mas caros pero brillan mucho mas
Archivos adjuntos:
BBCode:
Subir
#3 por Brian Huron el 04/06/2014
La patita larga es el anodo (mirando dentro de el foco es una plaquita de metal mas grande que la otra ... el catodo es significativamente mas pequeño

Muchos sintetizadores usan leds bicolor los cuales tienen un anodo y dos catodos... uno para cada color
Archivos adjuntos:
Bicolor 8mm.jpg
BBCode:
Subir
#4 por Brian Huron el 04/06/2014
En mi sintetizador ys200 todos los leds solian ser rojos y ahora he asignado algunos colores para ciertas tareas

Azul (ultrabrillantes notablemente haha) para los parametros de edicion de sonido

Violeta... para las opciones save y name

Verde para Job

Rojo Para los presets y pàra el panel de el secuenciador (en si esos he conservado los originales... brillan menos pero ya los cambiare

espero mañana subir algunas fotos
Subir
#5 por Endre el 04/06/2014
Buen hilo, Brian.

Gracias.
Subir
1
#6 por Brian Huron el 04/06/2014
no hay de que al contrario deberias estarte al pendiente ... estare subiendo el tutorial paso por paso
;)
Subir
#7 por casiotone el 04/06/2014
Interesante hilo.
Una preguntilla. Yo soy un ignorante absoluto en electrónica :silbar:
¿La resistencia pequeñita que suele ir acoplada hay que cambiarla si el diodo es diferente? He visto por ahí que hay LEDS de luz difusa, de luz brillante, ultrabrillante... ¿no hay que añadirle ni quitarle resistencia si ponemos un tipo diferente?
Gracias. Un saludo.
Subir
#8 por Brian Huron el 04/06/2014
casiotone escribió:
¿La resistencia pequeñita que suele ir acoplada hay que cambiarla si el diodo es diferente? He visto por ahí que hay LEDS de luz difusa, de luz brillante, ultrabrillante... ¿no hay que añadirle ni quitarle resistencia si ponemos un tipo diferente?


Para nada amigo... los leds normalmente toleran un maximo de 3 volts o si no se truenan y esas resistencias son para evitar que eso pase... puedes usar leds normales ... ultrabrillantes... hasta los que cambian de muchos colores hehe el que mas te agrade ... LO UNICO IMPORTANTE ES PONER EN LA POSICION CORRECTA EL ANODO Y EL CATODO Y QUE CON LA SOLDADURA NO CHOQUEN ESTOS
SALUDOS Y SUERTE
si puedes sube fotos
Subir
--470656--
#9 por --470656-- el 04/06/2014
Está interesante el hilo, incluso para aplicarlo a consolas de sonido... :ook:
Subir
#10 por Brian Huron el 05/06/2014
hernan-ariel escribió:
incluso para aplicarlo a consolas de sonido...


si exactamente... muy buena idea... si sabes jugar con los colores puedes darle un excelente aspecto y como dije antes es algo supersencillo que no requiere casi nada de dinero ni de trabajo y el procedimiento vendria siendo el mismo que con los sintes
Subir
#11 por Brian Huron el 05/06/2014
OJO LEEAN ESTO ES IMPORTANTE TENER ALGUNAS PRECAUCIONES ANTES DE INICIAR CON EL TRABAJO

-Si no tienes experiencia con este tipo de trabajos la mejor opcion es desarmar el aparato, cambiar unicamente un led (si es que vuestro plan era cambiar mas de uno) , armarlo de nuevo y probarlo asi de uno por uno (no perdais la paciencia asi se empieza) porque puedes hacer las modificaciones con tu sinte o mezcladora encendidos y asegurarte de que funcionen sin armarlo y seguir asi pero puedes tocar algunas partes accidentalmente y hacer un corto y estropear algunos otros componentes dificultando mas tu trabajo

-Antes de rearmar tu sinte asegurate de no haber dejado ninguna basurita de soldadura (por mas pequeña que sea ) y si puedes con un poco de papel dale una pasada a tu placa para quitar tierra, polvo o restos de soldadura porque volvemos a lo de arriba, la electricidad puede atraerlos y pueden atravesarse entre dos puntos convirtiendolo en uno solo y puede joderte algun componente o bien varios de ellos,

-al quitar un led lo mejor es poner el cautin en cada una de las patitas y jalarlo poco a poco aunque sea un poco tardado ... y hacer lo mismo al ponerlo y LAS PATITAS QUE SALEN SOBRANDO CORTARLAS CON UNAS PINZAS DE CORTE porque si hacemos un jalon brusco es muy facil romper el cobre de la placa y tendriamos que hacer un puenteo lo cual seria algo muy tedioso

-Guarda tus tornillos en un lugar seguro y ordenalos de acuerdo a la placa o al lugar al que corresponden y nunca los dejes dentro de el sinte mientras trabajas ya que se te pueden olvidar y al momento de cerrarlo y voltearlo corremos el riesgo de lo mismo (hacer algun corto) o perderlos o no ubicar en donde van y por un tornillo que se os olvide luego no se pueden oprimir algunois botones ya que la placa se sume.

-MUCHO OJO... si piensas trabajar con tu sinte o consola operando tened mucho cuidado con la placa principal (la que se encarga de repartir energia a el resto de las placas) ahi minimo esa placa esta manjeando 120 VOLTiOS y corremos peligro si la tocamos al igual que nuestro sinte

UN POCO DE PACIENCIA Y TODO SALDRA BIEN
ANIMO
Subir
