¿Como calibrar pitch de Technics 1200 Mk2?

  • 2
#16 por digitalfactor el 10/10/2014
#15
exacto
Subir
1
#17 por Jortabernero el 17/11/2014
Hola buenas.

Lo primero perdon por reabrir el hilo. Me he mirado (casi) todos lo spost sobre calibrar los technics
Bien, he comprado dos platos mk2.
El 0% lo clavan perfectamente, sin fluctuaciones y nada de nada.

El problema viene en los siguientes puntos del estrobo, que dan un rango mas corto.

Me explico, para que el estrobo me fije el 3.3% en el pitch me tengo que ir hasta el 4 casi. Y igual con el 6% que se me va hasta un 6,6-6,8 en el pitch.

He visto que hay dos parametros. Uno en tornillo VR301 que regula el punto 0% (que ese va perfecto en mi caso)
Y luego debajo de la placa del pitch, que por lo que veo hay que desmontar la bandeja de abajo, y ahi ajustar un poco el rango del pitch.

Mi pregunta es la siguiente. Por lo que he leido siempre, un parametro va relacionado con el otro. Entonces si muevo un tornillo se me descuadraria el 0% Por lo que como seria la manera mas eficaz para ir ajustando lo que me queda?




Recuerdo que el 0% me va perfecto. Y que seria solo ampliar un poquito el rango ya que en el 6% del estrobo en el pitch me marca 6,8%
Subir
#18 por digitalfactor el 17/11/2014
#17
El 0 siempre va perfecto porque es un circuito que anula pictch (hace un reset)
Para ver si lo tienes realmente en el 0 tienes que desconectar el cable naranja famoso.
Mira que no tengas el 0 en dos sitios.

De todas maneras con los valores que das, la desviación no es mucha, yo no lo tocaria sino tienes los instrumentos para dejarlo a valores de fábirca..

Saludos
Subir
mod
#19 por Zitro el 17/11/2014
Date cuenta de que el potenciómetro "de trucaje" de toda la vida hace dos cosas: te aumenta el rango, pero también te desplaza el cero. Por lo tanto, como bien dice digitalfactor, puedes acabar teniendo el "doble cero": uno según vas moviendo el pitch, y otro por el propio circuito de bloqueo.

Es decir, idealmente iría así:
14580647988_722a9fc401_s.jpgPitch Technics - Comportamiento teorico by Zitro_ZTR, on Flickr

Pero en un MK2 tenemos bloqueo mecánico en el centro, así que va así:
14764106601_7c73eee498_s.jpgPitch Technics - Comportamiento real by Zitro_ZTR, on Flickr

Al trucarlo, desplazamos el punto 0% y aumentamos la pendiente:
14767280885_38e45b7d8c_s.jpgPitch Technics - Comportamiento teorico trucado by Zitro_ZTR, on Flickr

Pero realmente, por el bloqueo, ocurre esto:
14766961512_57f4848b54_s.jpgPitch Technics - Comportamiento real trucado by Zitro_ZTR, on Flickr
,donde, como ves, aparece un "doble cero": según la gráfica, en el -2.6% (es una simulación), y alrededor del centro.


Y, al destrucarlo, nos puede ocurrir esto: que nos pasemos, y tengamos el "doble cero" en el rango positivo:
14744276306_52d5f299b8_s.jpgPitch Technics - Comportamiento real con destrucaje desajustado by Zitro_ZTR, on Flickr
Yo lo que haría para ajustarlo (en caso de no tener frecuencímetro) es dejar el deslizador de pitch al +6%, e ir tocando el "tornillo de trucaje" hasta que con las "bolitas" del estroboscopio veas que se queda en esa velocidad (con las "bolitas paradas").

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#20 por TrüBb el 17/11/2014
A mi me pasa lo siguiente en uno de los mios:

En negativo el pitch corre correctamente.
En positivo:Del 0 al +1.7 aprox se queda estable,es decir,tiene toda esa zona muerta.
El +3.3 lo tiene más o menos en el +4.8.
El +6 lo tiene en +7.2 aprox.
Y en la franja de 7.2 (que en realidad esta rodando a +6) al +8 me sube un 2%.
Por tanto la velocidad en +8 es de nuevo correcta.
El pitch se mantiene siempre estable y no hace fluctuaciones.

¿consejos?

*no es que sea una cosa insoportable ya que se puede cuadrar perfectamente,pero en caso de estar tocando en una zona muy alta del pitch,tengo un rango del +2% en una franja del fader de 0.8.

saludos

https://soundcloud.com/foxmartin

2 Technics 1200 MKII/2 x Ortofon DJ S
1 x Pioneer CDJ 850
Vestax PMC 280
Pioneer HDJ700
NI Audio 6
Traktor Scratch Pro 2
Pioneer S-DJ50X

Subir
#21 por Jortabernero el 17/11/2014
#18 #19

Gracias a ambos por leerme y resolverme las dudas.

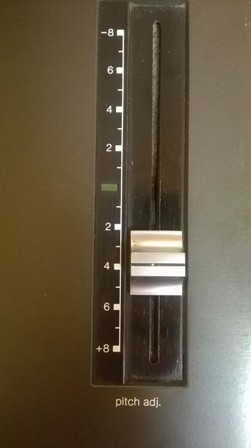

Aqui os pongo unas fotos sobre la desviación que me hace. Me recomendais dejarlo así? El 90% del uso va a ser con time code hasta que me haga con un buen fondo de maleta poco a poco.

#19
Si hago lo que me comentas que tornillo tengo que tocar? Si es así y consigo dejar el estrobo al 6% igualado tanto en el estrobo como en el indicador, tendré doble cero?

Ahora mismo no tengo doble cero, los platos estan sin trucar.
Muchas gracias por la ayuda.

Subir
#22 por TrüBb el 20/11/2014
Una pregunta.
Si me compro un pitch de esos que vienen con placa base..al cambiarlo ya me quedaría calibrado o tendría que calibrarlo también?

https://soundcloud.com/foxmartin

2 Technics 1200 MKII/2 x Ortofon DJ S
1 x Pioneer CDJ 850
Vestax PMC 280
Pioneer HDJ700
NI Audio 6
Traktor Scratch Pro 2
Pioneer S-DJ50X

Subir
#23 por Javi Rollo el 11/01/2015
Hola,

Tengo un problema con mi plato (mk5) , me acabo de dar cuenta al poner dos discos iguales que en uno tengo el pitch desplazado unos 1,7 aprox, lo e comprobado con el timecode del Traktor que me indica el pitch real y me sale eso, en 0 en vede estar a 0 esta a menos 1,7, a -8 y luego +8 me marca ese desplazamiento, e comprobado el otro plato y me da bien, bueno a -8 me sale 7,9... si alguien me puede explicar que pasa

Gracias
Subir
#24 por IndaSoul el 06/03/2015
Buenas y perdon por abrir el hilo este ooooootra vez!! yo tnego el mismo problema pero, con otro anyadido, y es que no es un technics, mis platos son los American Audio HTD 4.5 (OEM) y por le foro, o estoy ciego o no he visto informacion sobre estos platos a la hora de calibrarlos. Any suggestion? algun link o canal recomendado donde pueda sacar esa info?

Mil gracias!

https://soundcloud.com/indasoul86
Antes que la palabra, fue el ritmo.

Subir
