¿Cómo conecto estas nuevas EMG?

#1 por Horosh hace 4 semanas
Buenas Hispasónicos!

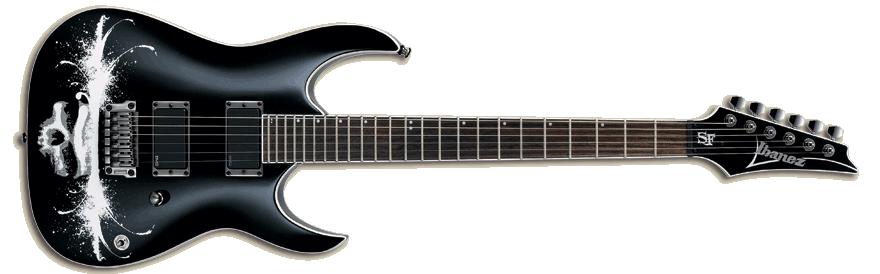

Estoy a la espera de un pedido de Thomann que entre otras cosas me traerá dos pastillas nuevas EMG de la serie X, en concreto la 81-X y la 85-X. Voy a instalarselas a una Ibanez mbm 2 (la de Matt Bachand):


En EMG explican muy bien en sus manuales online cómo conectar dichas pastillas. Además, gracias a su nuevo sistema de "solderless" dónde todo se conecta y nada se tiene que soldar (o casi nada), es relativamente más sencillo conectarlo todo para la gente un tanto inútil como yo :grin:

Aquí están todos los manuales para la instalación por parte de EMG:
- http://www.emgpickups.com/media/productfile/b/1/b157_0230-0113e.pdf
- http://www.emgpickups.com/media/productfile/h/x/hx_0230-0110re.pdf
- http://www.emgpickups.com/media/productfile/s/3/s3_b165rc_0230-0167b.pdf


Como podréis ver en la foto de la guitarra de ahí arriba, la mbm 2 solo tiene el controlador de volumen maestro y un toggle switch para cambiar de pastillas. El problema es que por lo que he visto en dichos manuales, no tienen esquemas para guitarras de este tipo de configuración. Es decir, en todos los esquemas que ponen a nuestra disposición EMG, dan por hecho que la guitarra tiene como mínimo un regulador de Tono. Los ejemplos que ponen son variados: para guitarras de 1 pastilla, de dos pastillas, de tres... Guitarras con dos volúmenes, con dos tonos, con un volumen y dos tonos... La lista no es corta como veréis, pero no encuentro un ejemplo para guitarras con un solo volumen general y el switch para las pastillas. :-k

Estoy intentando contactar con EMG. No es que no entienda el inglés, pero lo que es hablarlo es más difícil...

He seleccionado de los PDF que he puesto arriba el esquema que más se parece al mio de los que pone EMG en sus instrucciones. Lo he modificado de forma que sea posible ver la configuración que yo tengo ahora mismo con mis pastillas activas antiguas (EMG 60 y EMG 81) y a su vez, la configuración que debe llevar según EMG una guitarra pero que tenga al menos un regulador de tono.

A es mi configuración y B es la que ofrece EMG para guitarras con al menos un volumen, un tono y un switch. El cable negro suelto en A creo que es el de tierra, por que no he visto dónde acaba.

Alguien puede explicarme cómo debería ajustar todo esto para dejar la guitarra lista una vez me lleguen ambas pastillas?

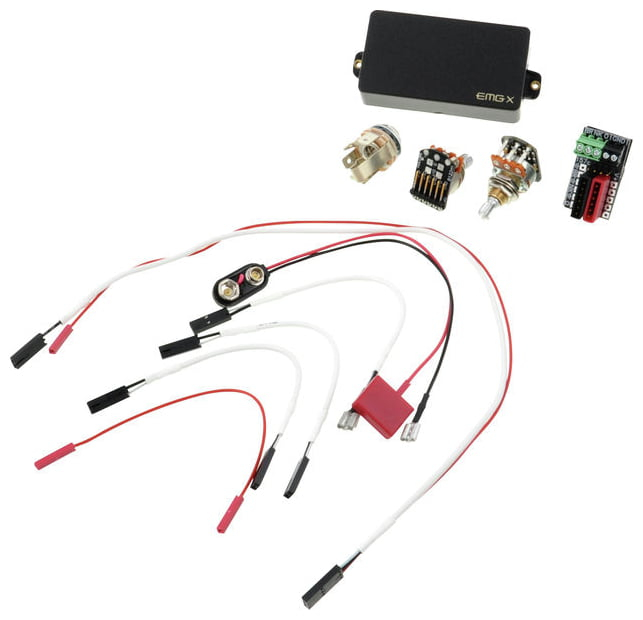

Los cables que traen cada pastilla son estos:

Muchas gracias por adelantado.
Un saludo ;)
Subir
#2 por Horosh hace 4 semanas
He estado pensando que igual es así de simple y con hacer esto bastaría, que opináis?
