Como desmontar un Technics SL-1200/1210

#1 por JSJ el 23/01/2012
Buenass, os voy a ir dejando una serie de tutoriales básicos sobre los tocadiscos Technics, para comenzar lo fundamental, como desmontarlo y preparar las piezas para sustituirlas. Las piezas me las podéis pedir que dispongo de piezas nuevas y usadas ( http://www.hispasonic.com/anuncios/piezas-usadas-nuevas-para-technics/55677 ). No soy experto en estas cosas de tutoriales asi q perdonadme si no se entiende algo, preguntad lo q sea oks?? Ahi va:

¡ADVERTENCIA!
No tratar de encajar este kit con la unidad conectada a la red eléctrica. Trabajar sobre un chasis conectado es extremadamente peligroso y puede causar daños en el aparato, lesiones personales o la muerte (caso extremo claro).


1. Desconecte el cable de alimentación.

2. Retirar la bandeja, deslizador y el adaptador de 45 rpm junto con el deslizador y knob del pitch (paso 1). Si la bandeja no sale fácilmente aplicar una fuerza de elevación en los dos agujeros y tener a alguien que toque ligeramente el eje para su liberación, dando unos pekeños golpes (normalmente empujando hacia arriba ya sale).

[IMG=http://img7.imageshack.us/img7/1693/01copiae.jpg][/IMG]

3. Con la tapa interior puesta dar la vuelta al plato para seguir con las tapaderas inferiores (¡¡CUIDADO NO COLOCAR EL PESO DEL PLATO SOBRE EL BRAZO!!).

4. Quitar las patas girándolas y desatornillar los 4 tornillos que hay debajo de ellas. A continuación quitar los 6 tornillos de fuera del círculo del plato y los 11 tornillos de dentro del círculo (paso 3) y retire la cubierta inferior de goma.

[IMG=http://img515.imageshack.us/img515/9610/03copiar.jpg][/IMG]

5. Retire la tapa de la bandeja quitando los tornillos de la tapa y levante la cubierta (paso 4). Si no puede quitarla es porque ha quedado algúun tornillo sin quitar.

[IMG=http://img821.imageshack.us/img821/3792/04copia.jpg][/IMG]

6. Ahora volver a dar la vuelta al plato y retirar la otra tapadera de debajo de la bandeja que nos dejamos al inicio (paso 2).

[IMG=http://img515.imageshack.us/img515/338/02copia.jpg][/IMG]

7. Desconecte los cables de control de la placa base (pasos 5, 6, 7) simplemente tirando de la pieza de plástico y no de los cables. Algunos cables van sujetos mediante abrazaderas de plástico, cortadlas para liberar los cables y poder sacar la pieza completa.

[IMG=http://img689.imageshack.us/img689/2913/05copiam.jpg][/IMG]

[IMG=http://img545.imageshack.us/img545/6358/0607copia.jpg][/IMG]

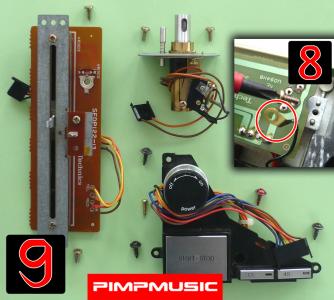

8. Desatornille los tornillos de los paneles de control (paso 9) con cuidado de retirar el cable del brazo en el pitch (paso 8).

[IMG=http://img839.imageshack.us/img839/3596/0809copia.jpg][/IMG]


Y asi ya tenéis las piezas libres para trabajar con ellas¡¡ Espero que os haya servido, en breve seguiré con otros de cómo cambiar las piezas.

saludosss ;)
Archivos adjuntos:
08 - 09 copia.jpg
BBCode:

Restauracion
http://www.hispasonic.com/anuncios/restaura-modifica-tu-cabina-pintura-iluminacion-reparacion/56718

Piezas Technics
http://www.hispasonic.com/anuncios/piezas-usadas-nuevas-para-technics/55677

Subir
1
#2 por JSJ el 23/01/2012
Vaya no salen las fotos, solo sale el enlace... si alguien me dice que direccion hay q poner (de todas las q salen) pues lo modifico para q se vea todo mejor

saludoss ;)

Restauracion
http://www.hispasonic.com/anuncios/restaura-modifica-tu-cabina-pintura-iluminacion-reparacion/56718

Piezas Technics
http://www.hispasonic.com/anuncios/piezas-usadas-nuevas-para-technics/55677

Subir
#3 por bt1980 el 23/01/2012
Hola, cuanto pides por la carcaza gris del 1200 mk2? Por cierto el mes que viene voy a renovar mi 1200 y voy a comprar un chorro de cosas. Me puedes pasar una lista de precios?

-Saludos
Subir
#4 por JSJ el 30/01/2012
Buenass, te envié ya privado?? creo q si... si no recuerdamelo por mail oks?? Voy a modificar las fotos q creo q ya he dado con la tecla

upss¡¡ ya no me deja modificar el anuncio principal¡¡ Weno pues tocará ir viendo una a una las fotos, sorry¡¡

saludoss ;)

Restauracion
http://www.hispasonic.com/anuncios/restaura-modifica-tu-cabina-pintura-iluminacion-reparacion/56718

Piezas Technics
http://www.hispasonic.com/anuncios/piezas-usadas-nuevas-para-technics/55677

Subir
#5 por XTRAMANIA el 05/05/2013
Hola buenos dias. me podrias ayudar con algo?
lo que pasa es que necesito una foto de como es que va el sistema de cableado de la lampara de aguja de la mk 1200....resulta que estoy buscando una foto en la cuel pueda ver donde va soldado cada extremo de los cables. gracias

solo encuentro fotos con los cables enrollados y no persivo bien donde debe ir cada cable :( el negativo y positivo de la lam para y el naranja y cafe del conecto....ayuda por favor¡¡ gracias
Subir
#6 por Ivan el 23/01/2015
Buenas tardes. Tengo un par de technics MK2 que quiero "restaurar". Tengo un pequeño problema, ya que compre dos pitch (solo el potenciometro) y cual fue mi sorpresa cuando me encuentro que uno de ello tiene una PCB con diferente paitillaje. No se si se puede adaptar, o si puedo conectar unos nuevos con PCB. También me interesaría que me enviases una lista de precios porque quiero comprar las tapas, luces, etc... Tambien he visto la posibilidad de añadirle una luz dentro de la bandeja, etc... tienes de eso?. Gracias, un saludo.
