como hacer una "Y" de ts cable

#1 por majzter el 07/01/2015
Buen dia, soy nuevo en este foro y lei su articulo de los conectores y yo deseo hacer un cable que en un extremo tenga un conector ts y en el otro extremo 2 conectores ts, se que los conectores ts solo tiene 2 patitas para conectarse un cable en cada una, pero el cable consta de 2 minicables y la malla, ¿cuales cables se conectan en cada patita? gracias de antemano por su respuesta. saludos.
Subir
#2 por RaulMX el 08/01/2015
Cuando quieres hacer cables de puenteo ts, no tomas en cuenta la malla, sino el cable rojo corriente y el cable negro/blanco tierra, entonces debes conectar para los dos conectores ts finales exactamente lo mismo y la malla quedara únicamente como protección para el cable.

Cuidado que sea TS a 2 TS, no valla a ser TRS (Stereo) a 2 TS (mono) que la conección es distinta, cada cable rojo/negro será una corriente y la malla será la tierra.

TS
neutrik-np2c-conector-ficha-plug-ts-mono-macho-para-cable--6296-MLA86053374_7111-O.jpg

TRS

HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
#3 por e_mac el 09/01/2015
RaulMX escribió:
Cuando quieres hacer cables de puenteo ts, no tomas en cuenta la malla, sino el cable rojo corriente y el cable negro/blanco tierra, entonces debes conectar para los dos conectores ts finales exactamente lo mismo y la malla quedara únicamente como protección para el cable.

La malla debe ir SIEMPRE conectada a tierra, si no, ese cable hará ruido. A eso se llama apantallar, los cables de micrófono y guitarra eléctrica se llaman también cables apantallados.
Se utiliza sólo uno de los dos conductores del cable microfónico como vivo (en la jerga inglesa, hot), éste va conectado a la punta (tip) del terminal TS, mientras que la malla se conecta a la armadura (sleeve). El conductor que no se utiliza, debe estar desconectado y aislado de posibles contactos.
Saludos.
Archivos adjuntos:
Jack TS.png
BBCode:

Mirar los manuales de tus aparatos es tu función, no la mía.
Si consideras positiva mi aportación, dale al "me gusta",
justo aquí.

Subir
1
#4 por Mordus el 09/01/2015
#1 ¿Qué uso pretendes darle a este cable en 'Y' ( 1xTS <--> 2xTS)?
¿Para qué lo necesitas?


[...]
Imagino que será para "dividir" una sola señal de salida hacia 2 entradas, pero estaría bien (de hecho, sería absolutamente necesario) que lo confirmaras. De eso depende que debas hacerlo de una forma u otra, con TS o con TRS.

-Que mi avatar se esté descojonando no significa que yo también lo haga...

-Tanto discrepar me va a matar.

Subir
#5 por e_mac el 09/01/2015
#4
Cierto. Saludos Mordus :hola:
#1
El uso es algo que no mencionas, ya que si es un cable en Y para inserción en pista (y también en procesadores de dinámica en los que el side-chain se utiliza como inserción), éste debería ser 1 TRS a 2 TS. Como te han dicho, el esquema cambia.
Si solamente es una derivación, me remito a lo dicho en #3 .

Mirar los manuales de tus aparatos es tu función, no la mía.
Si consideras positiva mi aportación, dale al "me gusta",
justo aquí.

Subir
#6 por Mordus el 09/01/2015
Un saludo Enric! :birras:

-Que mi avatar se esté descojonando no significa que yo también lo haga...

-Tanto discrepar me va a matar.

Subir
#7 por juanma70 el 09/01/2015
...

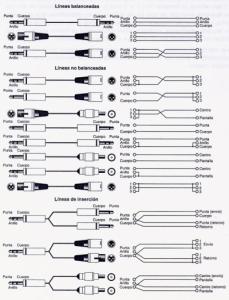

Archivos adjuntos:
Cables Audio.jpg
BBCode:
Subir
#8 por RaulMX el 09/01/2015
#3 gracias por el dato, yo reutilice un cable balanceado que para una emergencia lo use como de instrumento tr a tr y lo soldé de la forma anterior cable negro + cable blanco - malla de adorno, funciona y no mete ruido, pero voy a desoldar y soldar de nuevo entonces con la malla siempre.

HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
#9 por e_mac el 10/01/2015
RaulMX escribió:
yo reutilice un cable balanceado que para una emergencia lo use como de instrumento tr a tr y lo soldé de la forma anterior cable negro + cable blanco - malla de adorno, funciona y no mete ruido,

La electricidad, rama de la física, tiene muchísimas leyes y casi infinitas variantes. Si no se está dentro o cerca de un campo electromagnético y no no se tiene el espacio invadido por ondas hercianas, por ejemplo, un repetidor cerca, o vivir en plena naturaleza lejos de cables de alta tensión, etc, hay menos probabilidades de que un cable así haga ruido. Pero no siempre es así.
Por eso, la manera de asegurar que no hará ruido en la mayoría de situaciones no tan favorables, es soldar la malla a masa/tierra.
Lo que hace la malla es encerrar el cable dentro de una cámara o jaula de Faraday. Al ser conductora y conectada a tierra, la malla protege el cable de agresiones externas (eléctricamente hablando), con lo cual el vivo no se verá afectado o "tan" afectado por corrientes ambientales.
Si desmontas cualquier cable de fábrica, como por ejemplo el de una guitarra, verás que siempre se montan así.
RaulMX escribió:
pero voy a desoldar y soldar de nuevo entonces con la malla siempre.

Mucho mejor, sí. ;)
Saludos.

Mirar los manuales de tus aparatos es tu función, no la mía.
Si consideras positiva mi aportación, dale al "me gusta",
justo aquí.

Subir
#10 por Mordus el 11/01/2015
...¿Será este uno de esos hilos en los que el interesado no vuelve a aparecer por aquí?
:-k

-Que mi avatar se esté descojonando no significa que yo también lo haga...

-Tanto discrepar me va a matar.

Subir
