Compressor G1176 (o similares)

Moynet me pregunta por la R50

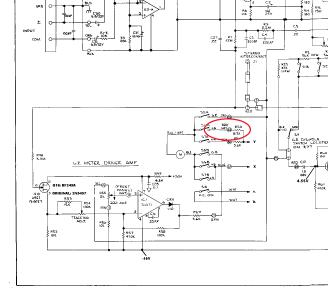

te pongo donde está en el esquema, si no tienes hueco donde ponerla en las pcb sigue un poco el esquema y la conectas, o la dejas sin poner... la version de gyraf no la usa

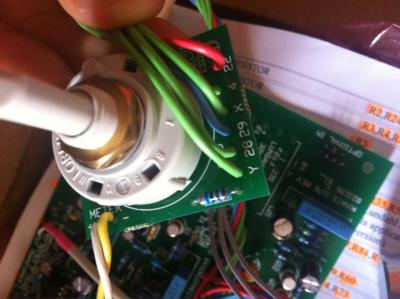

A ver.. porque yo y los esquemas la verdad no nos llevamos muy bien, aunque me lo tendré que empollar antes de empezar a alimentar la placa. Aver si sería algo como ¿esto?. Yo creo que no lo pondre...

creo que podría ser así, pero yo desde luego cuando lo monté no puse nada de esto...
me puedes subir una foto de la otra cara de la placa??

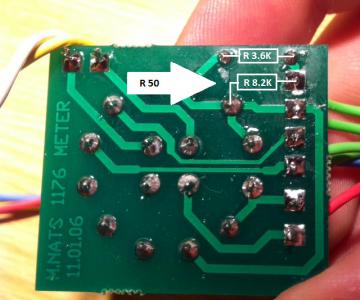

Si, aqui tienes la otra cara. La resistencia de 3.6K es la que se ve por este lado.

No tiene que ir como la has puesto tu en la foto de arriba, si te fijas estás conectando el cable 28 con la R50 y en el esquema no están así... no te compliques la vida y no la pongas.

saludos.

... pues no me voy a complicar la verdad, ejejeje a ver si primero no se quema nada y luego ya veré estas cosas. Mi conclusion de conectar ahi es que el comutador tiene 3 posiciones y una está a la R3.6K y luego las otras dos están puenteadas así que no me quedaría otra salida, pero que voy a dejar pendiente esta resistencia.

Saludos!

Ofú, no voy a esperar hasta mitad de agosto y luego sin saber si lleguen los demás componentes y como me quiero montar el estereo cuando lleguen ya no las tengo que pedir, asi que esta tarde voy a una tienda aqui en málaga (me pase la mañana buscandola por internet) que me tiene preparado los componentes que me faltan para finalizar y empezar a testear por fiiinn!! /

Al final he soldado el C16 que he visto en todas las fotos que tengo sacadas de internet que la verdad en el listado de componentes no se que significado le da con "legacy item".

Por cierto el C*4 que según indica es "on some boards", según entiendo que si no está en esta es que no hace falta ¿verdad?.... no es por nada, es que no lo encuentro en la placa...

En cuanto tenga noticias voy dando avances.

SALUDOS!

Bueno..... no va muy bien que digamos la cosa, voy a necesitar algo de ayuda.....

Resulta que lo he conectado y el regulador que da los +30v se calienta una barbaridad, lo he conectado por cosa de 5 segundos, además tambien se calienta el IC1 aunque no tanto...

enotnces la fuente de alimentacion le puse un disipador mas grande y mepongo a medir y cuando lo conecto una salida me da los -10v pero la otra me da 4,5!!, es normal esto?, me parece una caida de tensión muy grande no?, además la aguja del vúmetro sube hasta el tope pasandose de +3.

He revisado todo pero no se por donde empezar a ir ajustando...

GRACIAS

Woww eso es muchisima caida de tensión... además los reguladores se calientan pero no tanto como dices.

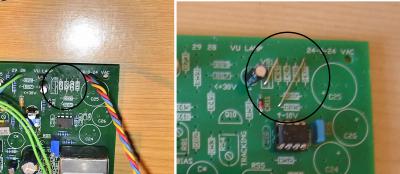

mira a ver si puede ser esto:

No, no puede ser eso porque da igual conectarlo como lo hice yo o como lo has hecho tú. Ahora estaba repasando el trazado de la pcb (que tengo una foto por ahí) y he visto que es lo mismo.

La fuente ya la tienes comprobada y funciona ok, no?? entonces puede que hayas conectado mal los cables de la fuente a la placa, tal como tienes tú los cables sería:
rojo, -10v
azul, masa
amarillo, 30v

aunque si los -10v te los da bien no creo que ese sea el problema, yo en la foto que pusiste no he visto nada raro más...

También puedes comprobar que por la parte de abajo no tengas algún corto, la placa es un poco pequeña y engorrosa de trabajar y tal vez tengas dos patillas haciendo contacto (por ir descartando).

Pues la entrada de los +30 lo cambie por lo mismo, porque no me llegaba el puente y digo pues aqui es igual... ya he revisado todo y he visto un par de resistencias que no estaba bien, las he cambiado pero sigue igual, ahora se me calienta el IC2 que casi se me quema!! jajajajaja... ojuuu vaya si voy a aprender yo!!....

Pues seguiré mirando y repasando resistencias y de más, lo jodido es que no puedo probar las tensiones porque no puedo meter aliemntación, no se si... quito los IC y los transistores podría probar tensiones?, porque la fuente de alimentación esta perfecta, solo que esa caida es por algun super corto de lo que sea...

Por la parte inferior he probado todo y mirado que no haya corto en ningún sitio, por lo que tengo visto... a ver si arreglo esto.

Gracias por tu ayuda!

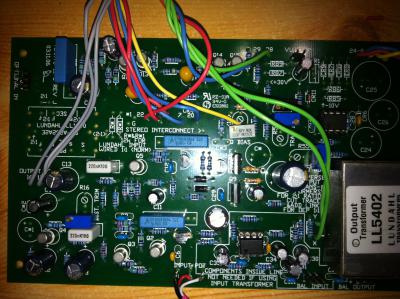

Weno mañana sigo mirando las resistencias por si hubiera alguna mal, de todas formas dejo una foto de como está actualmente por si alguien viera algo. Por cierto no se si el conector G debe llevar conxion, por lo que he visto es solo para apantallar los cables del potenciómetro de entrada.

El conector G es ground, solo es una conexión a masa para apantallar los cables como bien dices.

He estado mirando un poco la parte del circuito del IC2 pero no veo que tengas nada mal colocado, pero por los sintomas que describes, tiene tooda la pinta de que el corto lo tienes en esa parte del circuito y por eso tienes esa caida de tensión y se te calienta ese integrado.

Prueba a cambiar los integrados (uno por otro) para descartar que sea eso lo que está mal y si no revisa a conciencia los componentes que te quedan dentro de la linea donde está el IC2 por la parte de abajo que estoy casi seguro que tienes que tener por ahi algún corto.

ya dirás a ver que tal va...

saludos!

Vale, asi haré porque ya he comprobado las resistencias de toda la parte que está cerrada por la linea del previo de amplificación y están correctas. Por cierto lo que dices que cambiar un integrado por otro es... cambiarlos de posición?, osea poner donde está el IC1 el IC2 y donde está el IC2 porner el IC1?.

Lo del corto es fijo, porque es que la línea de 30v me baja hasta 4v!!... haré como bien dices luego cuando llegue a casa, la verdad tengo mucha ilusión por echarlo a andar y empezar con el otro.

Sinceramente muy agradecido por tu tiempo y ayuda.
