Compressor G1176 (o similares)

#16 el 26/05/2011
litan escribió:
qué placas has cojido concretamente?? dios, me fastidia empezar sin terminar el previo, pero mientras no me lleguen las piezas ni la caja...

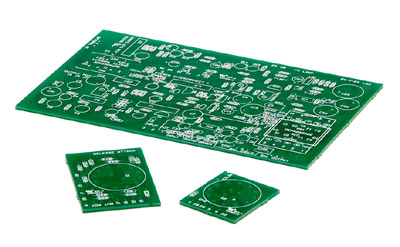

Jaja, yo como lo he acabado me he quedado un poco vacio :bua: he pillado esta, del hilo que he puesto antes (son los de la pagina de comentabas):

Es la de gyraf modificada para los oep's y para los transistores (los 517, 518, se ve que son jodidos de encontrar), la revisión J

Lo del G7, la verdad no se, estoy indeciso, últimamente me incomodan la fuentes para los mics de válvulas, pero me lo pienso cada día ... solo que lo veo complejo, a ver si Med cuelga las fotos de su cuerpo (el del micro, el suyo no me interesa a no ser que tenga pechos, :mrgreen: ) y a ver si me animo.

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#17 el 26/05/2011
litan escribió:
yo también quiero una pareja, pero creo que antes de hacerme el segundo me montaré el ssl y luego ya veré.


El SSL, me llama y no me llama a la vez. Es un compressor de buss, y la verdad que no se que aplicación le puedo dar (hombre, si, pero no estoy muy seguro de sacar Out-board un canal stereo))

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#18 el 28/05/2011
Mas cosas ...

El zener de 10V/1W, es un poco exquisito ... ¿Se puede usar el de 1,3W en lugar del de 1W?

El regulador LM7824 ... He encontrado el 7824, el L7824, y no se que mas. El L7824 es +24V, y he visto alguno de -24V

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#19 el 28/05/2011
#18

1- si sirve
2- pide el LM7824 24V VOLTAGE REGULATOR... es algo muy común y ordinario....
Subir
#20 el 28/05/2011
Hola trapiche,

Pues no, en las principales suministradoras de eléctronica, el 7824, con el prefijo exacto LM, no aparece en ninguna de ellas.

Lo he visto como 7824 a secas, como L7824, y algunas mas. Pero bueno, creo haber encontrado uno que sirve.

Gracias

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#21 el 28/05/2011
solker escribió:
Lo he visto como 7824 a secas, como L7824, y algunas mas. Pero bueno, creo haber encontrado uno que sirve.

fijate que el "encapsulado" sea TO-220...
aquí tienes el "datasheet" http://www.datasheetcatalog.org/datasheet/unisonic/LM7824.pdf
para que lo mires...
también compra un "kit" de disipador para ponerle (tornillo, arandela, aislante, grasa siliconada, etc..)
Subir
#22 el 28/05/2011
Si, si, de esos kits tengo uno pocos

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#23 el 30/05/2011
Bueno, estudiando mejor el tema, y como pienso hacer dos en un principio, lanzo otra pregunta. El Sifam me parece una locura de precio y además no influye en el sonido ¿Que alternativa le buscamos a estos?

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#24 el 30/05/2011
Bueno, creo que este es una copia descarada del AL29, made in taiwan, y los valores (con los pocos que da SIfam) son los mismos. No es que sea barato, barato, pero es a la mitad y con luz (ya no hace falta el kit de iluminacion).
http://www.hydroponicsonline.com/store/Panel-VU-Meter-TN-73-0dB-1-288V-76x59mm-LED-lamp-NISSEI_130384936913.html

¿Alguano lo puede corroborar?

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#25 el 30/05/2011
Mmmmm, pues mirando lo de la lampara, jodido, ya que este lleva un led de 3.6-5.2v y el circuito entrega 48V para la lámpara

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#26 el 30/05/2011
Puedes poner una resistencia para no quemar la luz, o cambiar el diodo
Subir
#27 el 30/05/2011

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#28 el 31/05/2011
#26 Yep, eso pensaba hacer, hasta que litan ha escrito eso.
#27 Sip, parece una versión low cost, luego liro con detenimiento

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#29 el 31/05/2011
fijate que el vu tiene que ser para AC (si vas por un reemplazo) sino -en su defecto- vas a tener que hacer un rectificador (con diodos de germanio)..
en hairball tienen nissei que es muy económico y es excelente...
aquí una comparativa entre ellos:

Subir
#30 el 31/05/2011
las lamparas que ponen para el sifam AL29WF son de 12v, pero al fin y al cabo solo es una lamparita..no se puede usar alguna de 48 normal y hacerle algún apaño???

he estado mirando a ver si veía por algún lado si es AC o DC pero no lo pone...

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
