Compressor G1176 (o similares)

#31 por solker el 31/05/2011
El nissei es el que decía, la verdad es que cuesta la mitad que el low cost de sifam

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#32 por solker el 31/05/2011
Bah, al final he pillao el nissei, sinceramente no creo que el sifam low cost, sea mucho mejor que el nissei (este sifam esta hecho en china, por si las dudas).

Por el precio de un sifan te pillas 2 nissei casi

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#33 por litan el 31/05/2011
la luz viene incorporada al vu?? o hay que cogerla a parte¿? porque de ser así le pillas directamente la del voltaje que necesitas y listo...

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#34 por trapiche el 31/05/2011
el nissei es de ac, yo tengo varios nissei y son muy buenos (mucho mejores que los sew por ejemplo)
mis nissei son de 12 v (la lampara viene incluida)
como opción te puedes ingeniar con leds la iluminación (en hairball te dan la opción de lampara o led...yo prefiero led por lejos)
(Como alternativa mas económica el SEW ST-315 también sirve -mas rectificación- pero los nissei me gustan mucho mas)
Subir
#35 por solker el 31/05/2011
Mas cosillas ...

Trapiche, ¿Sabes el consumo del circuito? ¿con 600mA sería suficiente en el trafo AC?

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#36 por trapiche el 31/05/2011
si es suficiente; jackob en su sitio pide exactamente : POWER SUPPLY TRANSFORMER 2X24V/500mA

yo diría que pidas mejor un 2X25V o 2X26V (mis próximos 1176 van con 2X25)
Subir
#37 por solker el 31/05/2011
Sip, es que de 2x24 no lo encuentro, por lo que pediré uno que he encontrado de 2x25 de 600mA

Gracias

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#38 por solker el 06/06/2011
Ya me han llegado las placas desde Australia. Están muy bien. No son como las de Gustav, pero están bien (es que las de Gustav, es insólito creo). A grosso modo ... Capacidad para instalar lundahl y OEP, tanto en 1:1, 1:2 y 2:1. Modificada para usar transistores BD139/140, BD135/156 o las que pone gyraf (si es que las encuentras) con sistema de puentes, para no tener que doblar patillas. Fuente auxiliar (no necesaria) y posibilidad de usar trimpots de varias medidas.

Unas fotos:

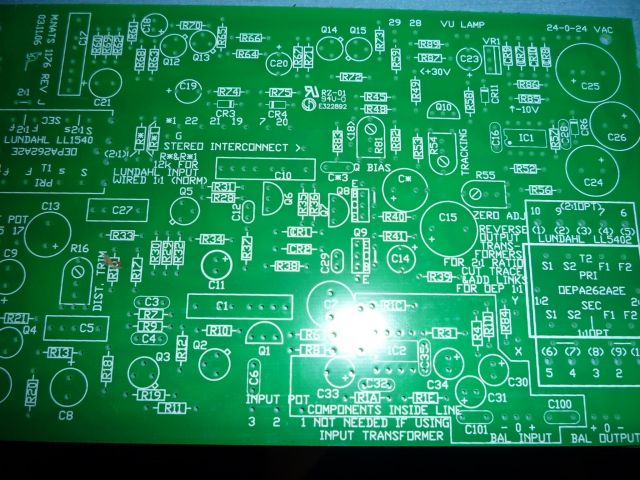

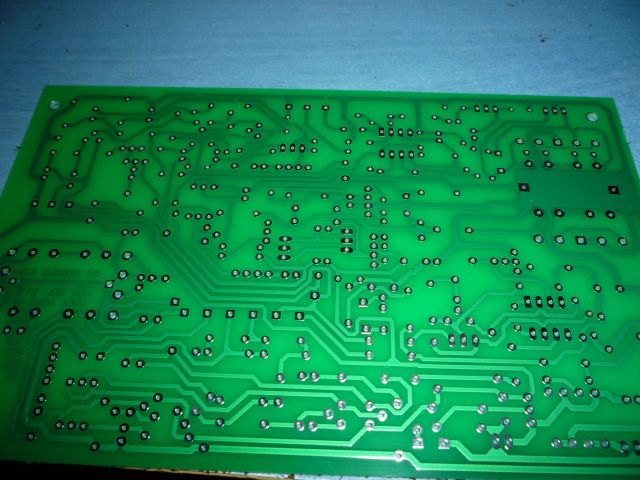

Placa principal:

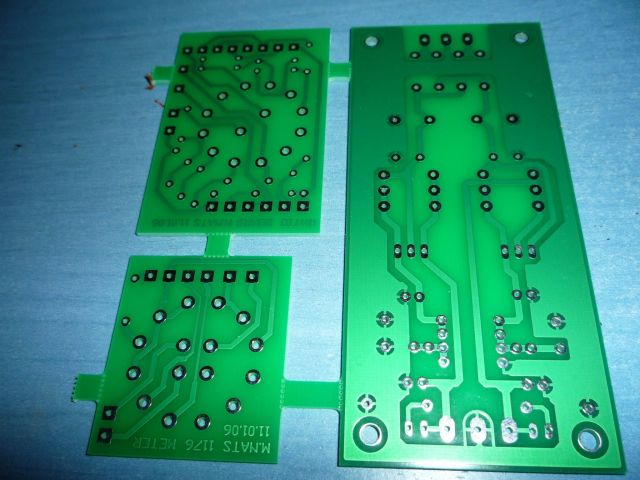

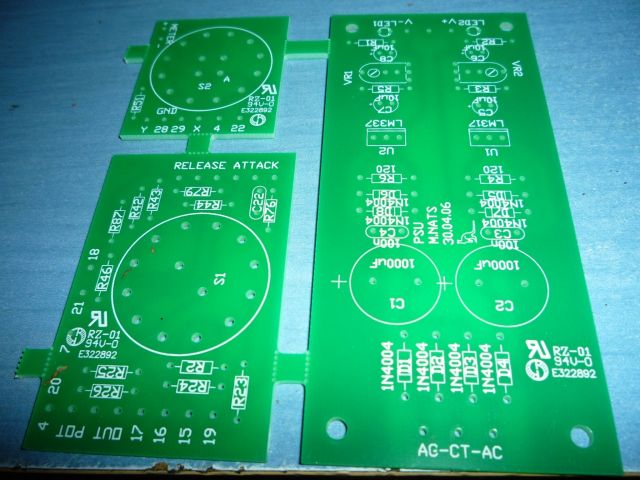

Placas de mandos y fuente separada:

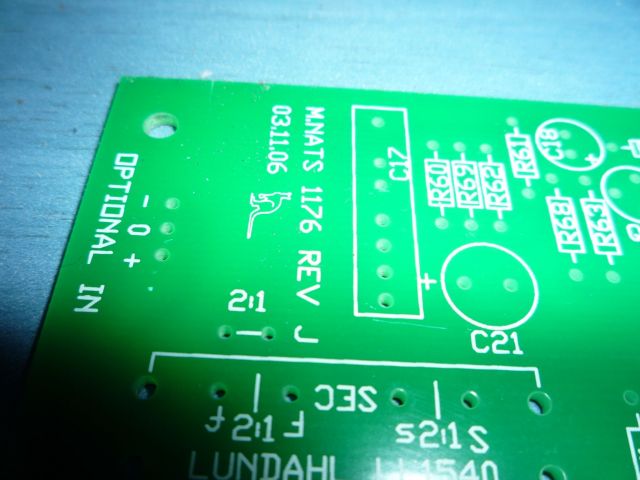

Made in Australia :mrgreen: (Vease el canguro)

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#39 por trapiche el 07/06/2011
están lindas...
Subir
#40 por solker el 08/06/2011
Bueno el montante entero para los 2 compressores, es de 365 en total, por lo que sale a 185 euros, redondeando, por si alguno se anima a lanzarse.

Me han llegado cosillas (trafos, transistores, y algunas resistencias "especialitas") pero aún me queda todo el mogollón que he tenido un poco de lío con los de banzai, así que tardaré unos días en abarcarlo. (hay que aprovechar la devolución de hacienda, jaja)

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#41 por Rofl rofl el 08/06/2011
#37 Sip, es que de 2x24 no lo encuentro, por lo que pediré uno que he encontrado de 2x25 de 600mA


Mira en Crovisa, es un fabricante de barcelona y tienen bastante variedad, yo hace poco pedí uno un poco rarillo:

http://www.crovisa.com/espanol/distr.htm

Los puedes pedir en la tienda de electrónica que empieza por D ;)

"El sexo es como el software libre, es mejor cuando es gratis." - Linus Torvalds

myspace.com/rithmus | rithmus.com

Subir
#42 por brujaman el 08/06/2011
Lindo proyecto el 1176, ya estoy cerca de haber montado 100 unidades y algo fui aprendiendo con la experiencia, primero decir que tuve la suerte de tener un verdadero UREI 1176 revisionC en mi taller, tengo un hilo donde muestro la restauracion del mismo.
Trafos de entrada : el original es un UTC que no existe mas asi que cualquier transformador 4:1 si se lo trata como es debido puede funcionar perfectamente, eso de que el OEP o el Lundahl es pura especulacion, el unico que suena como el original es el UTC pero como no se consigue cualquiera que sea de calidad va bien.
Puede ser un Jensen, OEP, Carnhill, Lundahl que permita ratios de entre 3.25:1 a 4:1 es muy importante para no saturar el preamp signal amp y para que el pot de Input reaccione como un 1176 real.
El de salida debe ser un transformador de salida y no uno pequeño de microfono como los OEP, tiene que ser un transformador que entregue mediante el circuito +24dBu con una carga de 600 ohms sin distorsionar, el OEP es un error porque no puede entregar los 50volts pico a pico que es capaz de manejar el 1176, lo que sucede con el OEP es que el compresor tendra poca salida si se presiona mucho.
La calibracion es muy importante para que no distorsione demasiado y responda como un 1176
verdadero, los transistores se pueden reemplazar sin problemas salvo el FET que debe ser si o si un BF245A , jamas utilizar BF245C siquiera en el circuito del VU porque no se comporta como es debido.
El SLAM se logra con una llave doble inversora uniendo todas las resistencias de la llave ratio.
VU se puede utilizar cualquiera de continua con un puente de diodos de germanio y de ser necesario un Cap para controlar la balistica, lo importante es la calibracion del meter Tracking para que la medicion de GR sea correcta.
Bueno tiene mil cuestiones mas a tener en cuenta en el 1176, a mi ya me tiene harto!!!, ajajaja, el montaje de los mismos, el primero me llevo 2 meses hasta dejarlo listo y ahora me lleva 6 horas el montaje y calibracion, es la practica :)
Subir
#43 por litan el 08/06/2011
brujaman escribió:
Trafos de entrada : el original es un UTC que no existe mas asi que cualquier transformador 4:1 si se lo trata como es debido puede funcionar perfectamente, eso de que el OEP o el Lundahl es pura especulacion, el unico que suena como el original es el UTC pero como no se consigue cualquiera que sea de calidad va bien.


en la pag de gyraf se dice que el trafo de entrada es prescindible, pero por lo que dices es mejor ponerlo??

brujaman escribió:
ahora me lleva 6 horas el montaje y calibracion, es la practica

supongo que a nosotros nos llevará algo más... pero muchas gracias por la info!

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#44 por trapiche el 09/06/2011
litan aquí tienes las revisiones para que veas como es el tema del trafo, en el gyraf es opcional .... anda muy bien sin trafo de entrada (hay gente que lo prefiere así)
http://www.uaudio.com/webzine/2003/august/text/content4.html
http://en.wikipedia.org/wiki/1176_Peak_Limiter

aquí tienes los esquemas de varias revisiones así ves las diferencias (y la puedes comparar con el de gyraf)

http://www.waltzingbear.com/Schematics/Urei.html
Subir
#45 por trapiche el 09/06/2011
me olvidaba:
aquí tiene mucha data muy útil:
ejem: como emparejar los fet (muy importante), una placa alternativa de ratio que tiene una relación de 6:1 y 8:1, una resistencia opcional extra para calibrar mejor el umbral de la compresión, etc...
http://www.waltzingbear.com/Schematics/Urei.html

animo que es simple!
