Conecion de control/24

Baneado
#1 por jerezyord el 17/05/2015
Necesito ayuda para conextar mi control 24. Ya lo he conectado mediante el cable de ethernet rj45. Pero Solo me funciona basicamente. Yo quiero usarle sus 16 preamp y todas sus funciones. Tengo un piano korg triton studio una guitarra un bajo y dos mi rofonos. Una GT66 con power suplay y un sure sm58. Quiero colocar un amplificador dentro de la cabina para hacer tomas de la guitarra y bajo mediante el microphone sm58. Y el tema de talkback y lostenback.

Gracias si alguien me puede ayudar con algo ya que el manual no me ayuda mucho.

Gracias...
Subir
#2 por Farb el 23/05/2015
Hola, buenas ;) No se si entiendo muy bien tu problema... La control 24, por lo que se, sirve para controlar el DAW (el secuenciador de audio basicamente) y, ademas, incorpora previos (16 creo) y funciones de talkback y monitoraje. Que yo sepa, por la conexión ethernet (RJ45) lo unico que haces es conectar la parte de control que te permite mover los faders y manejar los mutes, solos y otras funciones del DAW que uses (yo la he usado en protools no se si se puede usar en otros secuenciadores de audio). Para poder usar los previos y grabarlos en tu ordenador necesitas de un interface que te haga el A/D. La control 24 no incorpora funciones de A/D ni D/A (ni convierte audio analogico a digital ni del dominio digital de vuelta al analogico). La control 24 tiene unos cuantos conectores subD25 (creo recordar) por detras a traves de los cuales tienes que conectarte a un conversor A/D para entrar al ordenador lo que tengas conectado a los previos y otros conectores del mismo tipo que te permiten conectar el audio que venga del conversor D/A para poder controlar el monitoraje y otras cosas. En definitiva necesitas de una targeta de sonido, por ejemplo, ademas de la propia control 24.
No se si te aclaro algo o quizas no he entendido bien tu duda. En cualquier caso trataré de responderte mas concretamente si es otra información la que necesitas.
Un saludo!

SERVICIO TECNICO DE EQUIPOS ELECTRONICOS DE AUDIO

http://www.farb.es

Subir
Baneado
#3 por jerezyord el 24/05/2015
Gracias farb por contestar créeme que en esto de pro tools hd estoy casi que en 0 pero agarré un poquito la onda. Estoy haciendo mis grabaciones de esta forma.
1. El piano lo tengo conectado al 192 mediante una snake que venden en ebay configurada con analogo +4 analogo -10 digital i/o y analogo out.
Este snake es muy bueno me funciona perfecto pero la control 24 sólo la estoy usando con el ethernet rj45. Para controlar los faders y el mute y solo y algunas funciones mas. Pero si me comprara el avalon vst 737 donde iría o si quiero conectar el piano y las guitarras y micrófonos al control 24 necesitaría los cables db25 analogos? Y si puedo conectar el piano directo a unas de las 16 preamp detrás del control 24?
Subir
#4 por robinette el 25/05/2015
jerezyord escribió:
Pero si me comprara el avalon vst 737 donde iría
A las entradas de línea de cualquier canal (entrada trs).

jerezyord escribió:
Y si puedo conectar el piano directo a unas de las 16 preamp detrás del control 24?
Igualmente a las entradas de linea.

jerezyord escribió:
si quiero conectar el piano y las guitarras y micrófonos al control 24 necesitaría los cables db25 analogos?
No te hacen falta para conectar micros e instrumentos a la Control 24, pero si te van a hacer falta para sacar la señal de la Control 24 hacia tu interfaz o convertidor (los "Line Out" son db25).
Subir
#5 por RaulMX el 26/05/2015
Tu puedes conectar directamente el Piano, Guitarra, Teclado, Micrófono, etc. a la mezcladora en sus entradas traseras, si compraste ya un snake mejor ya que lo podras conectar todo y que te sirva a mayor distancia.


Pero por ethernet (RJ45) solo te funcionara como controladora del DAW, no para enviar, ni recibir audio, para que puedas usar las entradas y salidas para grabación en el ordenador, ósea la mezcladora a toda su capacidad, te hace falta una interfaz de audio multicanal con suficientes entradas y salidas analógicas, quizá una como esta.

MOTU 16A AVB

http://www.thomann.de/es/motu_16a.htm


HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
Baneado
#6 por jerezyord el 26/05/2015
Ok Muchas gracias amigos ya hoy he podido conectar los line out a la 192 interface. El piano en las entradas 7 y 8 dos micrófonos en 1 y 2 y la guitarra el él 3. Todo veo que funciona bien pero me falta saber donde retorno el analogo out de la 192 a la control 24?

Debo usar otro conector db25 para retornar de la 192 a la control? Y donde la conectó en la parte tracera?
1 . Tiene un grupo de varios db25 conectores y no se en cual de ellos la conectó para luego también sacar las conecciones a los monitores y a los audífonos de la cabina y míos
Subir
#7 por robinette el 26/05/2015
jerezyord escribió:

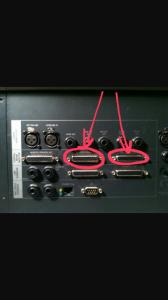

me falta saber donde retorno el analogo out de la 192 a la control 24?
Archivos adjuntos:
2015-05-26 04.54.31.png
BBCode:
Subir
#8 por robinette el 26/05/2015
Las "protools in" son las que quieres que vayan a monitores y las "external in" son las que quieres mezclar en la control 24 para monitorizar.
Subir
Baneado
#9 por jerezyord el 26/05/2015
Muchas gracias Robinette me han dejado 100% complacido en este foro. Muchas gracias a todos
Subir
Baneado
#10 por jerezyord el 26/05/2015
Buen dia. Tengo algo más que necesito aclarar aunque en Google hay mucha inf al respecto.
1. Tengo un GT66 que usa psm y un sure sm58 que no tiene electricidad propia. Mi crees es. El que tiene corriente el gt66 no necesita phaton power y el sure sm58 si necesita.??
2. El piano e intrumentos activos no necesitan phaton power y los bajos y guitarras pasivas si.??

Son estos Conceptos míos correctos o estoy completamente equivocado?
Subir
Baneado
#12 por jerezyord el 27/05/2015
Buen día amigos quiero agradecer por toda su ayuda en este foro. Ayer estuve haciendo todas las conecciones y pruebas necesarias todo parece estar bien. Pero nunca pude tener entrada de señal de mis mivrofonos. El gt66 y el sure sm58. Los he conectado en las xlr 1 y 2. Y la asignó en el panel a la opción de mic. En vez de line. En el track le asignó in 1 o 2 y en la salida pues me sale por defecto un montón de cosas ahí de control 24 5.1 etc. El ponerlo en rec. No hay entrada ninguna. Igual me pasa con las guitarras y el bajo. El piano lo tengo en las entradas 7 y 8 y si funciona bien.
Subir
#13 por RaulMX el 27/05/2015
Si funcionan bien los canales 7 y 8 quiere decir que las salidas de los canales 1 al 6 las estas enviando a otro lado, selecciona las mismas salidas que usan los canales 7 y 8.

por si las dudas, todos los micrófonos se conectan con cables con conectores XRL/XRL, los dinámicos (Shure SM58) no necesitan tener activado el phantom power, los de condensador (Grove Tubes GT66) necesita tener activado el phantom power, este al ser de condensador a valvula la fuente externa solo le da energía a la valvula por eso debe activarse el phantom power.

HP AMD A10-5800K Trinity 3.8GHz, Motu2408mk3, Tascam DM-24, Yamaha MSP7, Behringer Ada8000, Aphex Tubessence, LaunchBox Radial, PreAmps, EQ, Comp, Capi, Pearce BC1, Marshall Valvestate, Micrófonos Shure y AKG.

http://publicidadendisco.com.mx/

.

Subir
Baneado
#14 por jerezyord el 28/05/2015
Muy buenas noches a todos. Todo trabajando a 100. Gracias he tenido que hacer algunos cambios pero ya no tengo miedo cambiar cosas y probar porque con la ayuda de ustedes y practicando yo solo le he perdido el miedo a todo esto de DB25 pin. Al salirme del DIGI 02 a esta cosa me ha gustado mucho pero me ha tomado mucho tiempo tener todo bien setiado y sonando. Gracias nuevamente a ustedes.
Subir
Baneado
#15 por jerezyord el 02/06/2015
Buen día amigos tengo una pregunta:
1. Como bien saben que ustedes me han ayudado a conectar mi Home studio de una forma maravillosamente rápido y eficiente. Pero ustedes saben que estoy usando los previos del control 24. Especialmente el piano en las entradas 1 y 2 DI. Y los mic en 7 y 8.

¿ Por qué tengo que darle mucho volumen al micrófono dinámico para poder oír por mis monitores? Fui al estudio de un amigo y su micrófono se oye potencial. El me dijo que usaba un preamp barato DI porque los del control 24 son una chapusada.
¿ mis monitores son las pequeñas de yamaha necesitaría además de preamps una pareja más grandes? Ya que si son bien chicas creo...

Y si puedes ayudarme como le haría para conectar 4 speakers. Creo que trae para 8 pero los máster faders y track sólo tren para escoja una sola salida. O eso se resuelve con el rito de los bus?

Soy novato pero con ganas de aprender y se que ustedes siempre ayudan..


Gracias...
