Conector equipo antiguo

#1 por carlillo el 30/10/2013

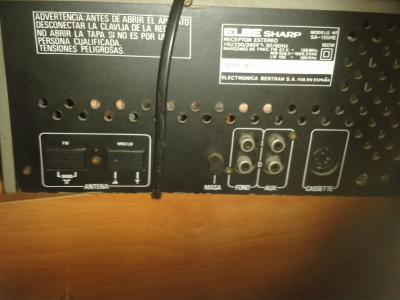

Tengo un pream (creo) antiguo en mi piso y me gustaría conectar a el la guitarra/pc etc. He probado el móvil desde la entrada aux y con cascos y funca bien pero quiero aprovechar sus altavoces también. Estos no tienen un conector si no que están los cables pelados y la entrada ni idea de cómo va. Pongo una fotillo a ver si me echàis un cable xd.

Gracias!
Archivos adjuntos:
BBCode:
BBCode:

“Hubiera preferido cantar blues en cualquier pequeño sitio lleno de humo en vez de pasarme las noches de mi vida escarbando en el lenguaje como una loca”

Subir
#2 por carlillo el 07/11/2013
Nadie? :(

“Hubiera preferido cantar blues en cualquier pequeño sitio lleno de humo en vez de pasarme las noches de mi vida escarbando en el lenguaje como una loca”

Subir
#3 por bebinche el 11/11/2013
Pues los comectores de parlate son de una tecnologia que si no los sueldas rapido se funden.... Despues de eso no hay incoveniente ninguno salvo mantener las fases iguales y que no haya cortos asi de simple. Cual quier cosa ma preguntas a mi correo y ya.
Suerte
Subir
--390402--
#4 por --390402-- el 11/11/2013
Es que no entiendo el todo cual es el problema, las entradas son rca, excepto la de cassete, y las salidas, las típicas de altavoz donde conectas el cable y ya, no?

Por cierto, tiene más pinta de amplificador Hifi stereo que de preamp
Subir
#5 por bebinche el 12/11/2013
De echo en la identificacion dece que es una radio Stereo!!!!!
La ficha de Grabador es Din como se ve pues en esa epoca se acostumbraba salir y entrar hacia y desde el granador por el mismo conector usando distintas patitas del conector, asi con un solo cable se arreglaba todo, la conexion rca de Aux es normalmente de alto nivel y la de Phono de bajo nivel con ecualizacion para curva rriaa.... la que usaban los discos.... la guitarra se es debajo nivel de salida solo andara en phono,,,, pero tendras como contra la cueva de ecualizacion....... que tal vez no afecte mucho, si tuguitarra tiene pedal sera seguramente con salida de alto nivel lo que te facilitara entrar por aux.......
Espero te sea de utilidad.
Alberto
Subir
#6 por carlillo el 08/01/2014
Gracias por responder! La verdad es que no he entendido muy bien lo que habéis dicho. Con las entradas RCA no hay problema. La cosa es con las entradas donde pone "Altavoces" que parece que hay que meter una pletina o chapita o algo así. Se "ve" en la primera foto.

Lo de conectar la guitarra es secundario, me gustaría conectar el PC sobre todo pero no sé como "enganchar" los altavoces. :(

Un saludo!! :cascos:

“Hubiera preferido cantar blues en cualquier pequeño sitio lleno de humo en vez de pasarme las noches de mi vida escarbando en el lenguaje como una loca”

Subir
--390402--
#7 por --390402-- el 08/01/2014
Yo en la primera foto no veo nada, intuyo unos terminales de tornillo, pero ver... nada
Subir
#8 por miscoes el 22/01/2014
Prueba a buscar en Google Images "din speaker connector"
Subir
#9 por musikorta el 22/01/2014
Los conectores de altavoz son conectores DIN, tipo 41529. Constan de una pletina (negativo) y un pin (positivo). Te adjunto una foto. Vete con ella a la tienda de electrónica más cercana y te daran un par de ellos para soldearselos a los cables de tus parlantes.
Saludos,
Jota
Archivos adjuntos:
BBCode:

Tecnico autodidacta de la vieja escuela. Analógico total! Tecnico electrónico, de estudio y sobre todo de directo. En el audio desde 1980.
Como dice Rupert Neve, "todavia" no podemos prescindir del analógico...

Subir
#10 por musikorta el 22/01/2014
Otra foto...
Archivos adjuntos:
Two pin DIN plug.jpg
BBCode:

Tecnico autodidacta de la vieja escuela. Analógico total! Tecnico electrónico, de estudio y sobre todo de directo. En el audio desde 1980.
Como dice Rupert Neve, "todavia" no podemos prescindir del analógico...
