Conectores RCA/AC masa en Technics SL-1200

#1 por Elo Rey el 22/09/2016
Hola, amigos de Hispasonic, quería compartir con vosotros cómo he añadido unos conectores de quita y pon en mi TECHNICS SL-1200, concretamente las conexiones de audio RCA y la toma de corriente.

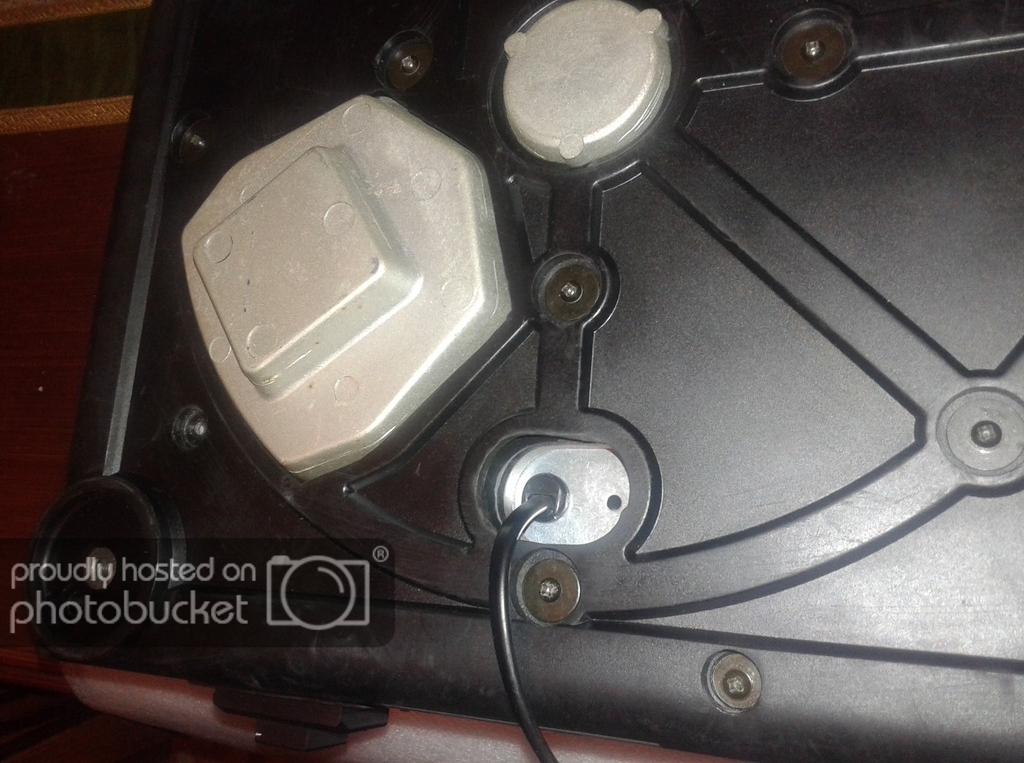

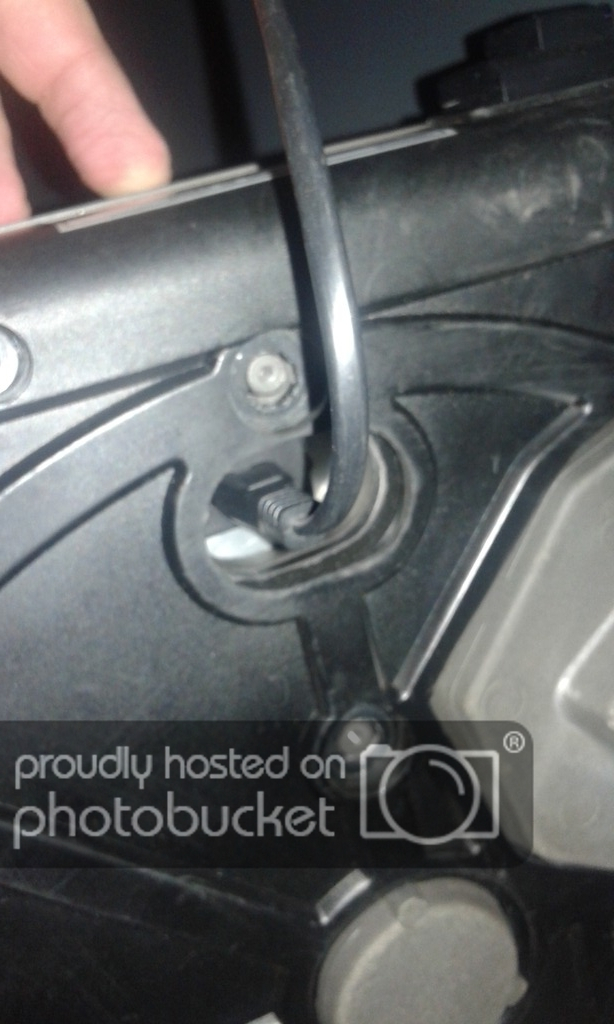

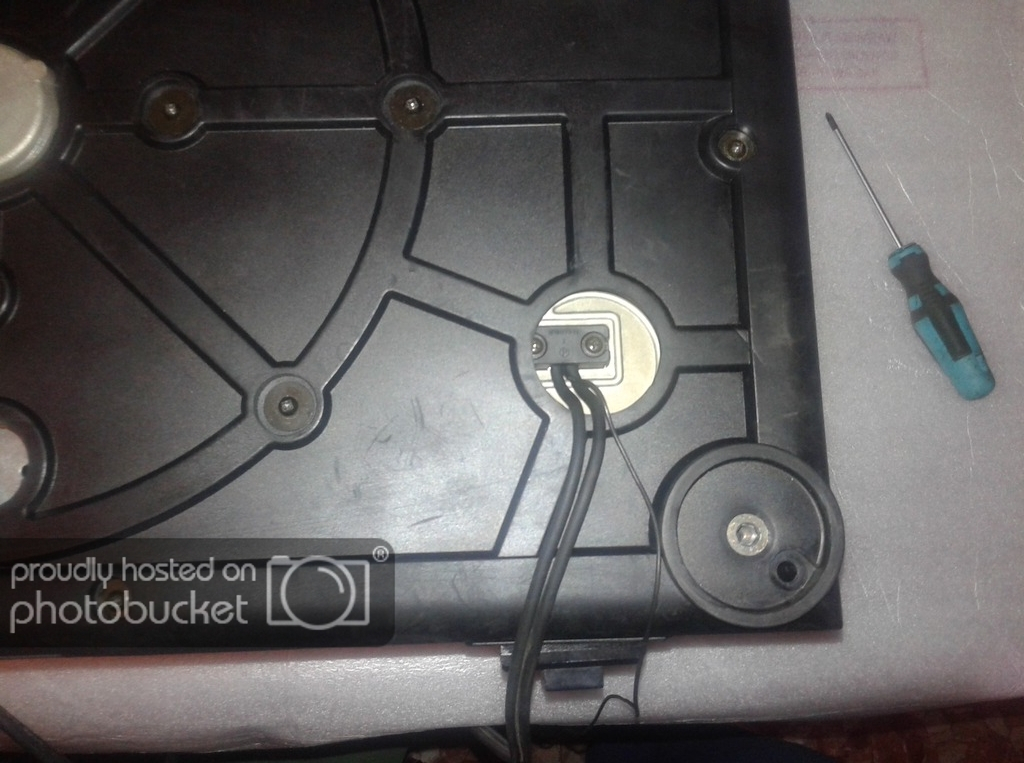

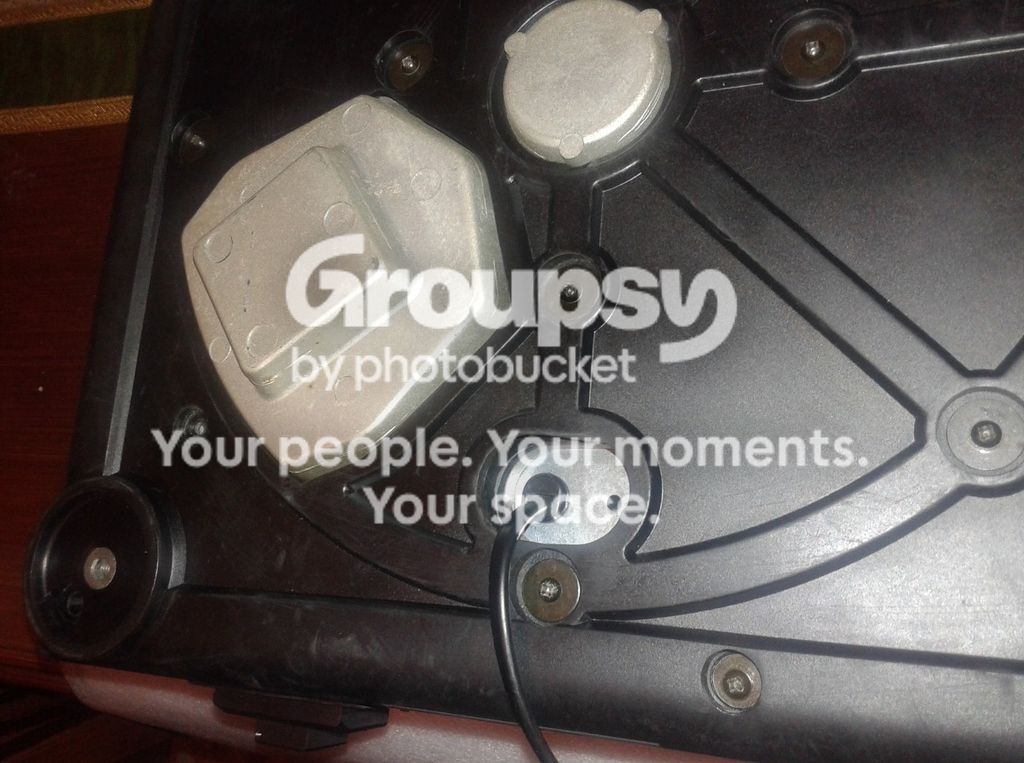

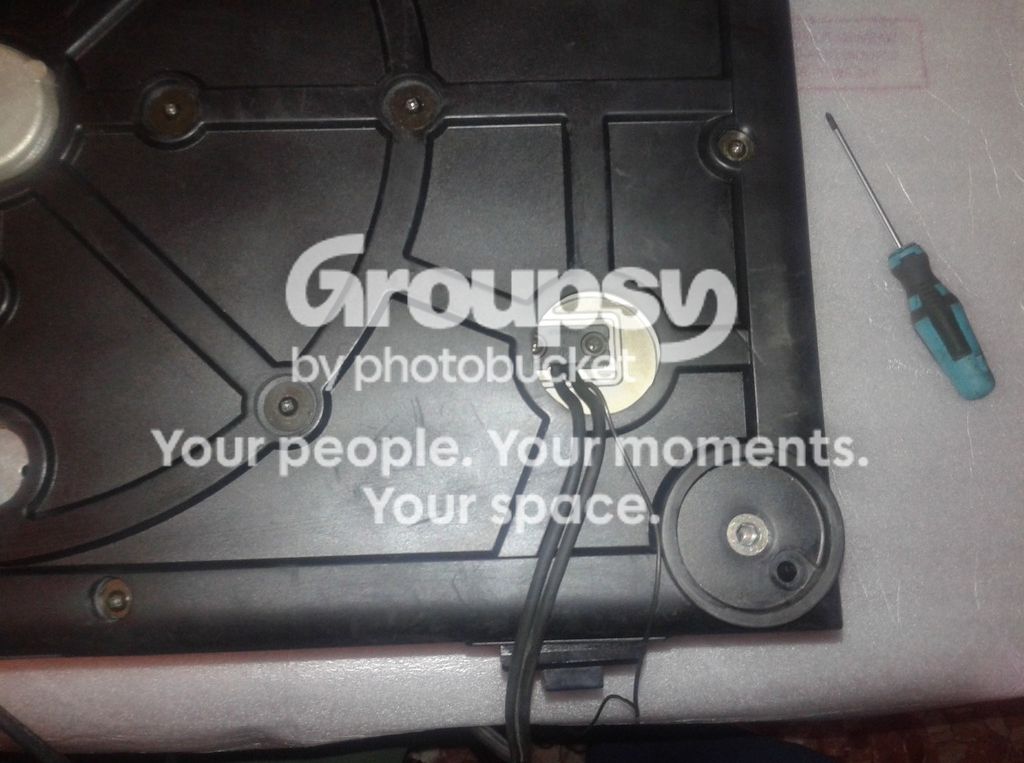

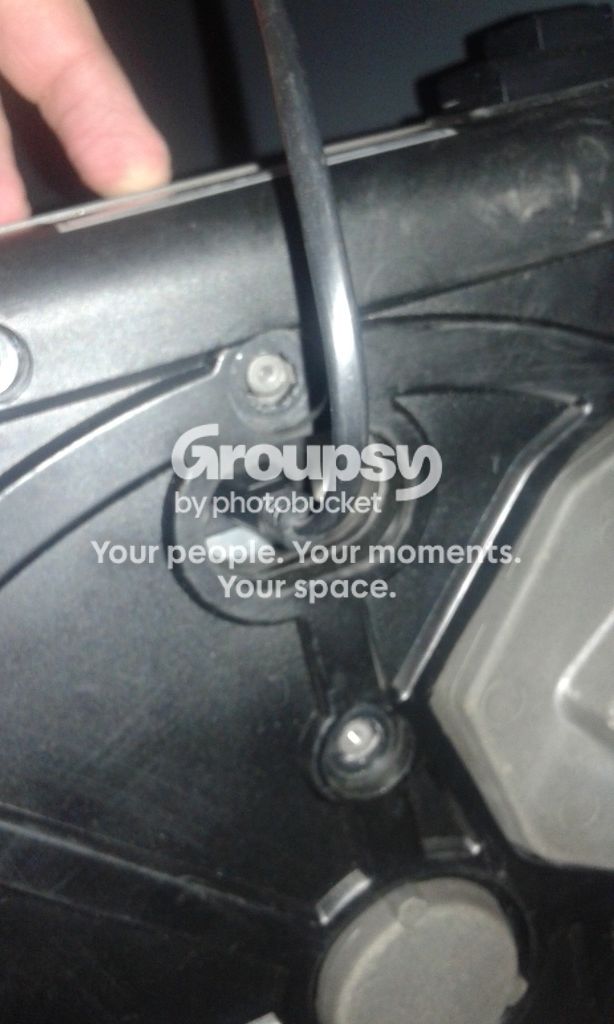

Para mi estas dos conexiones son una incomodidad por dos aspectos, a la hora de transportarlo es un engorro tener los cables colgando:

Tampoco puedes elegir el cable de sonido, ni su calidad ni su longitud, y el original se puede degradar (cristalizar, etc) con el tiempo:

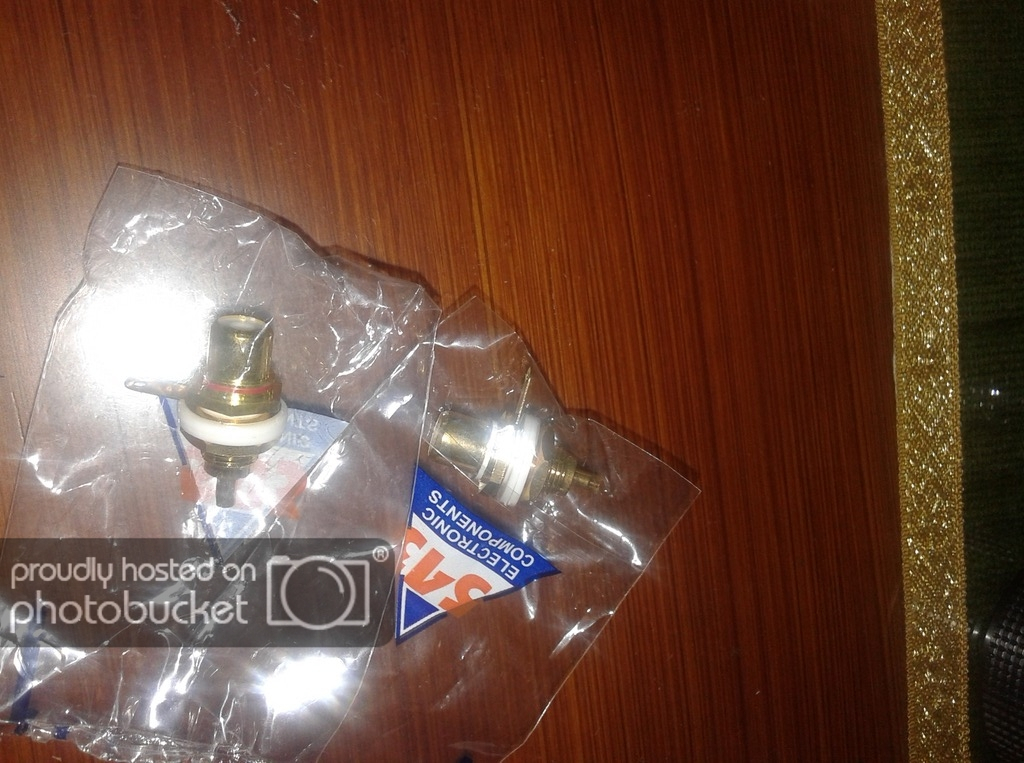

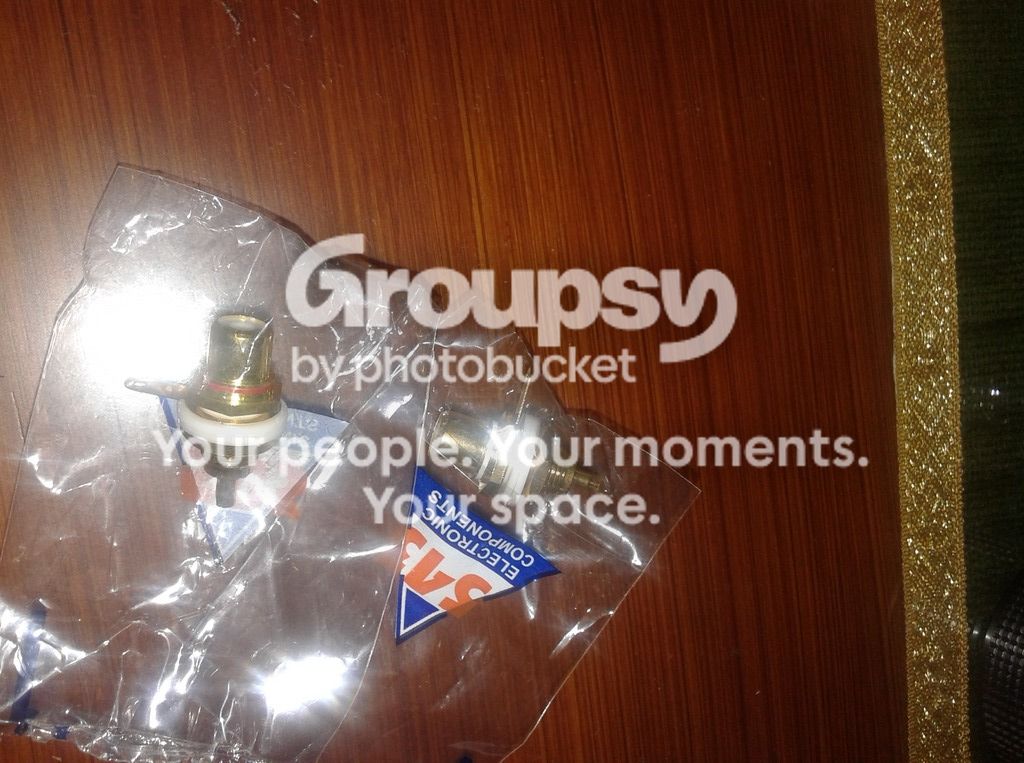

Para el audio elegi estas dos hembras RCA doradas:

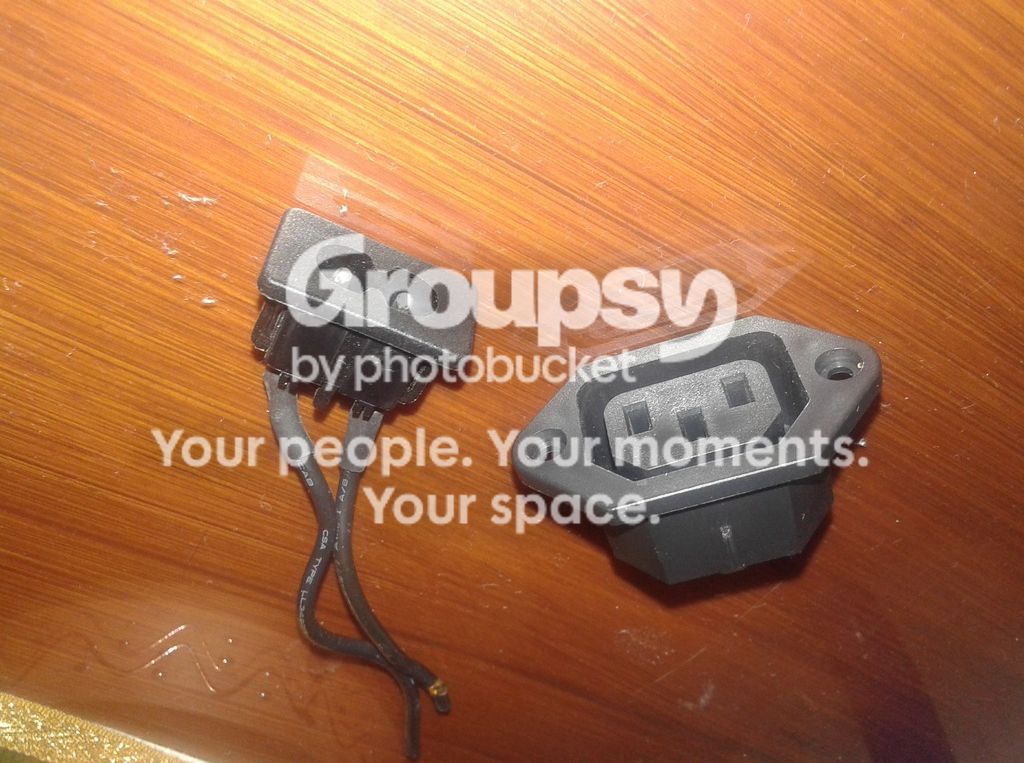

Y para la corriente escogí el conector de dos polos a la derecha en esta foto, porque el de tres terminales, aunque se podía montar, quedaba muy aparatoso al presentarlo en el hueco de la carcasa:

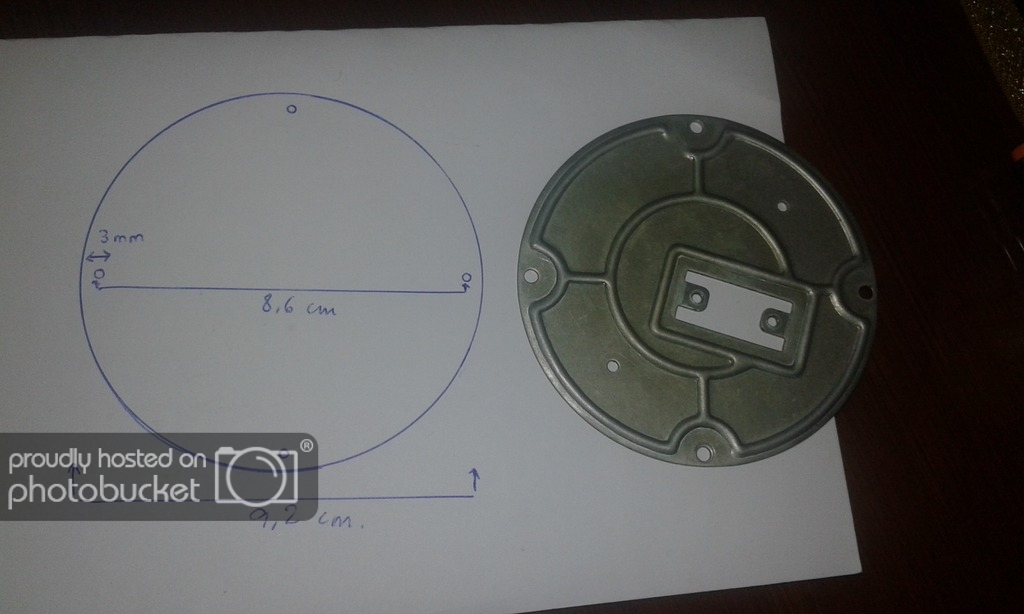

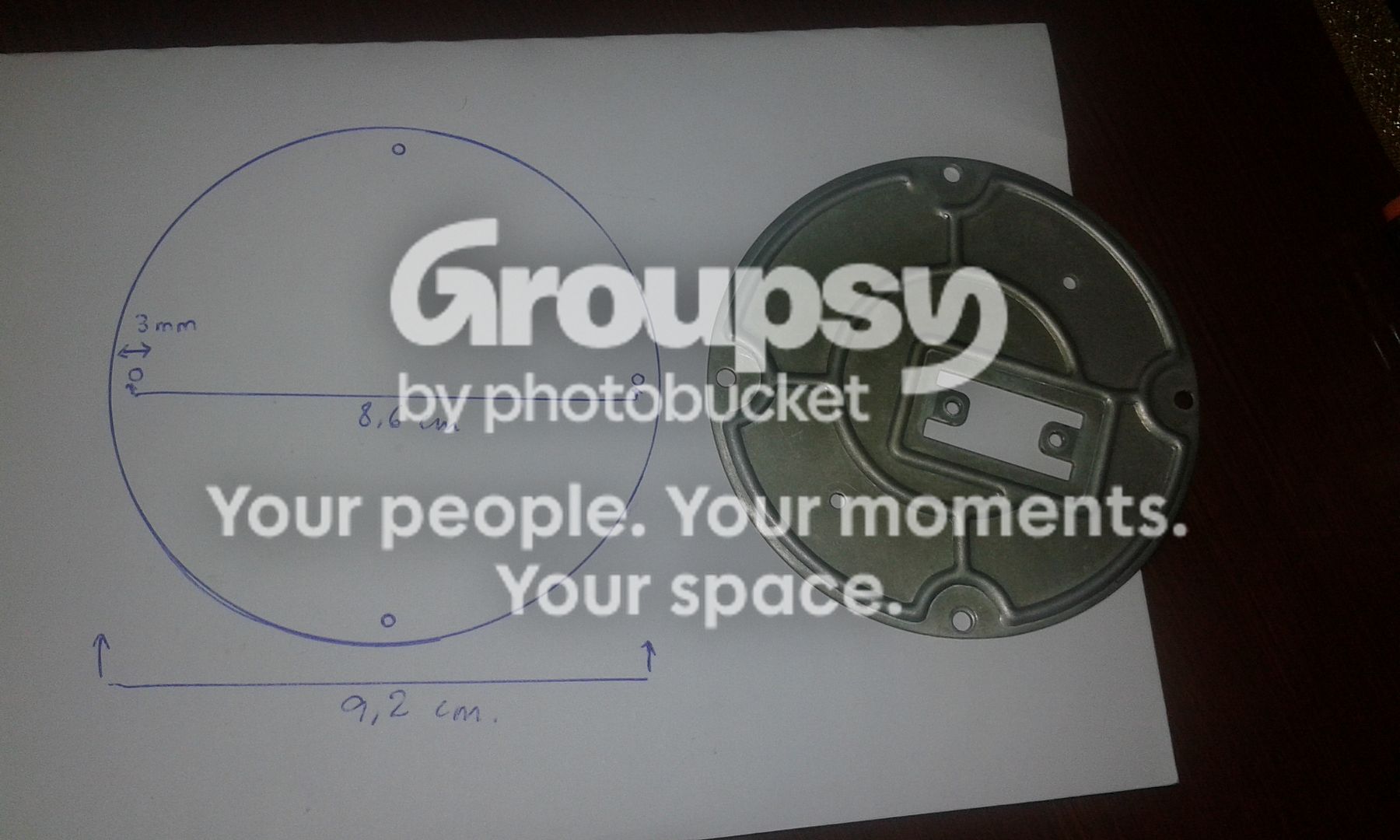

Tomé las medidas de la placa redonda bajo el brazo para replicarla:

Mi amigo Fco. Javier "Mississipi" hizo un gran trabajo recortando la chapa, puliendo sus bordes y haciéndole los taladros pertinentes:

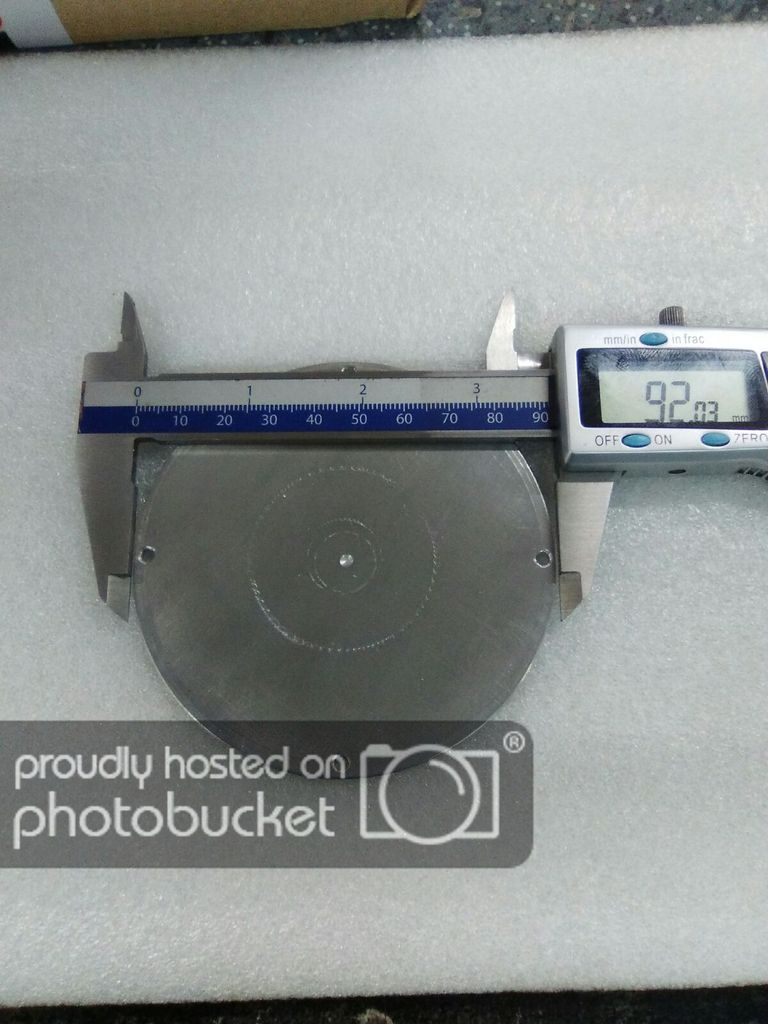

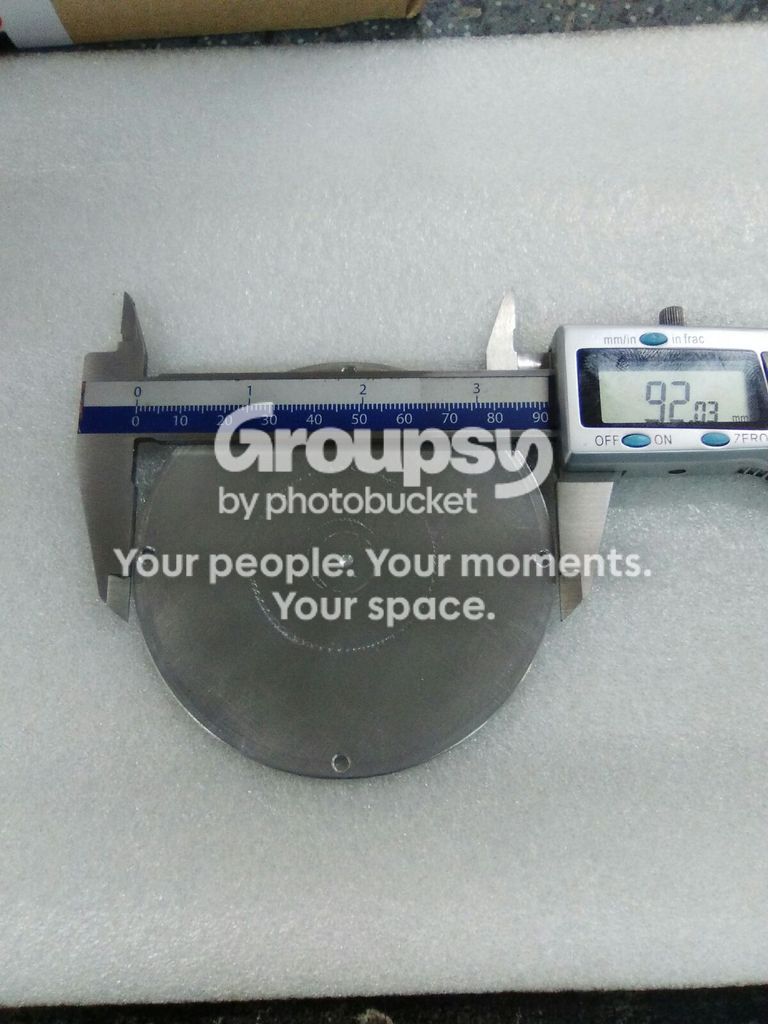

Aquí podemos ver que la medida es correcta con un calibre digital:

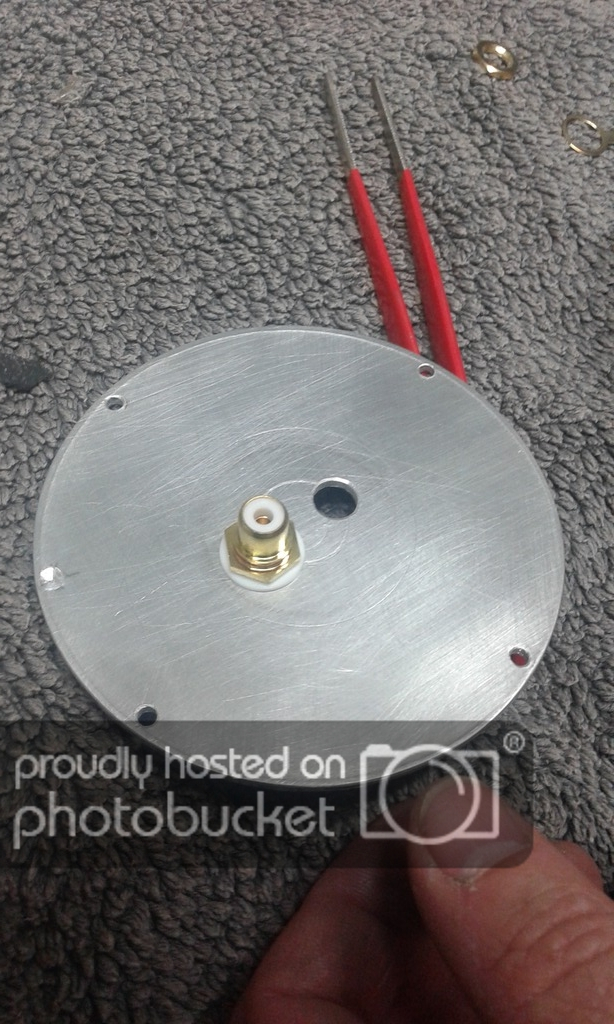

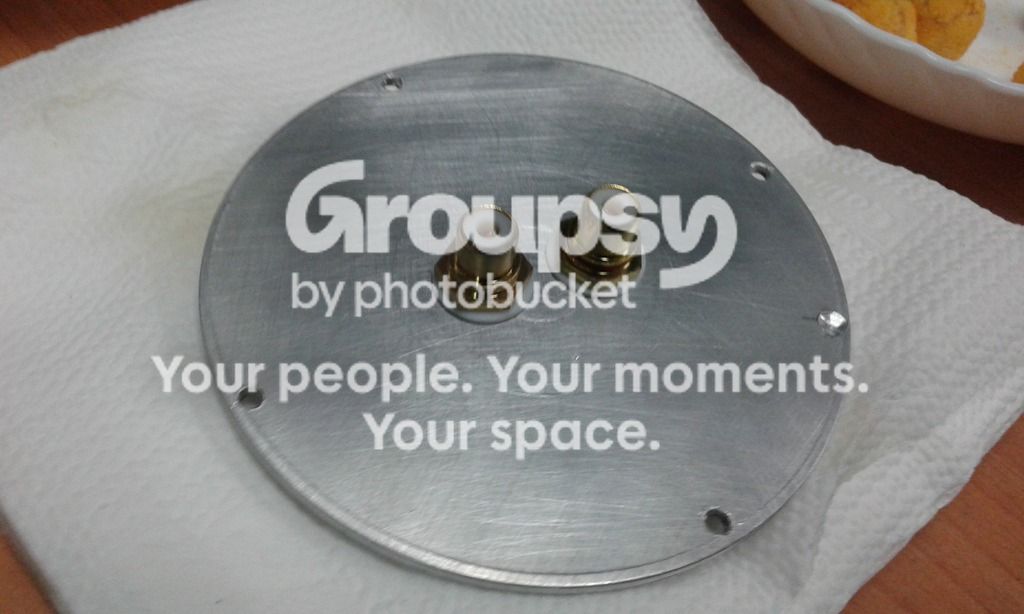

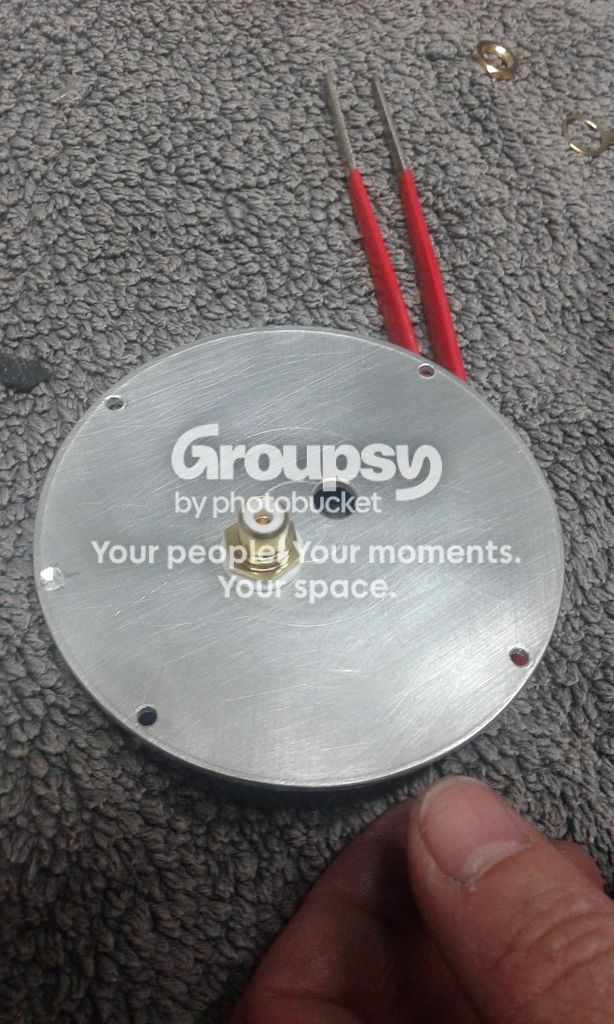

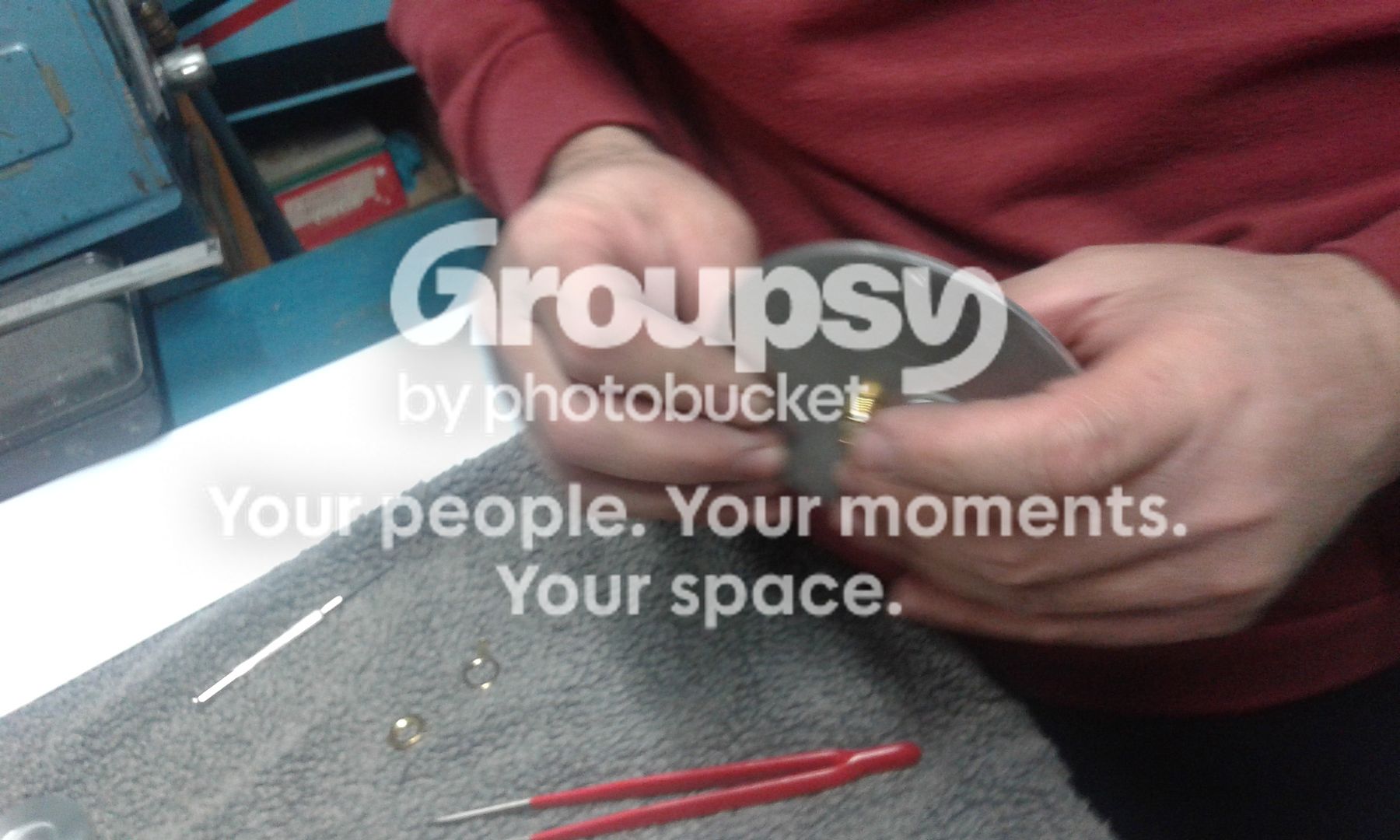

Roscamos los dos terminales hembra RCA:

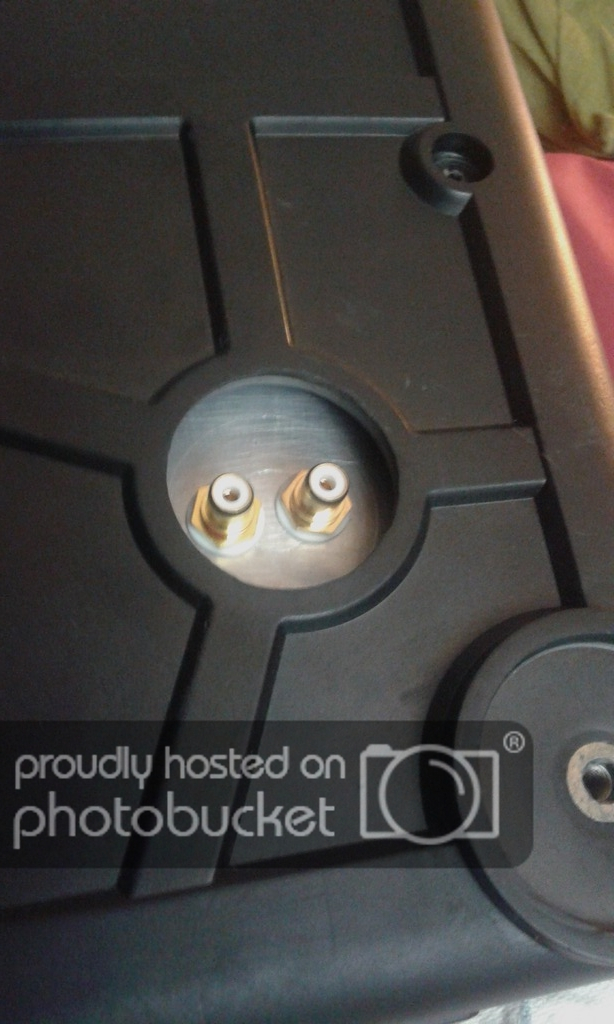

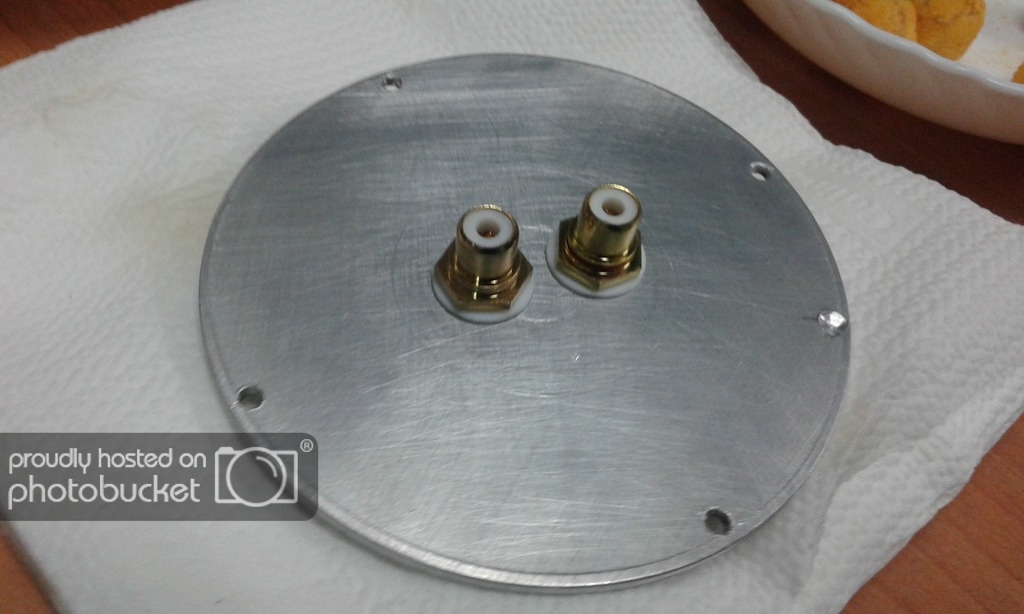

Aquí están bien apretados:

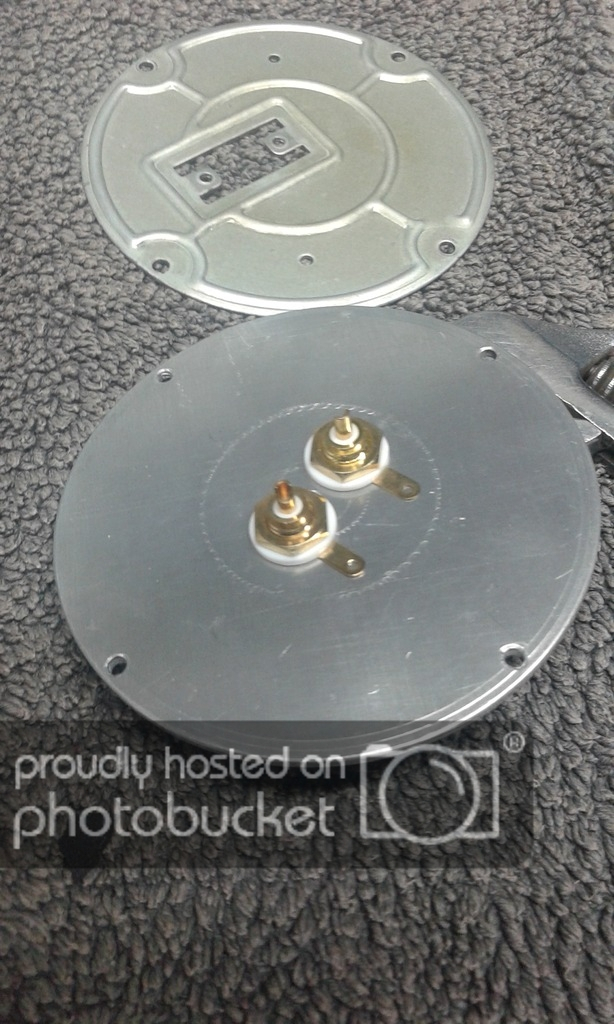

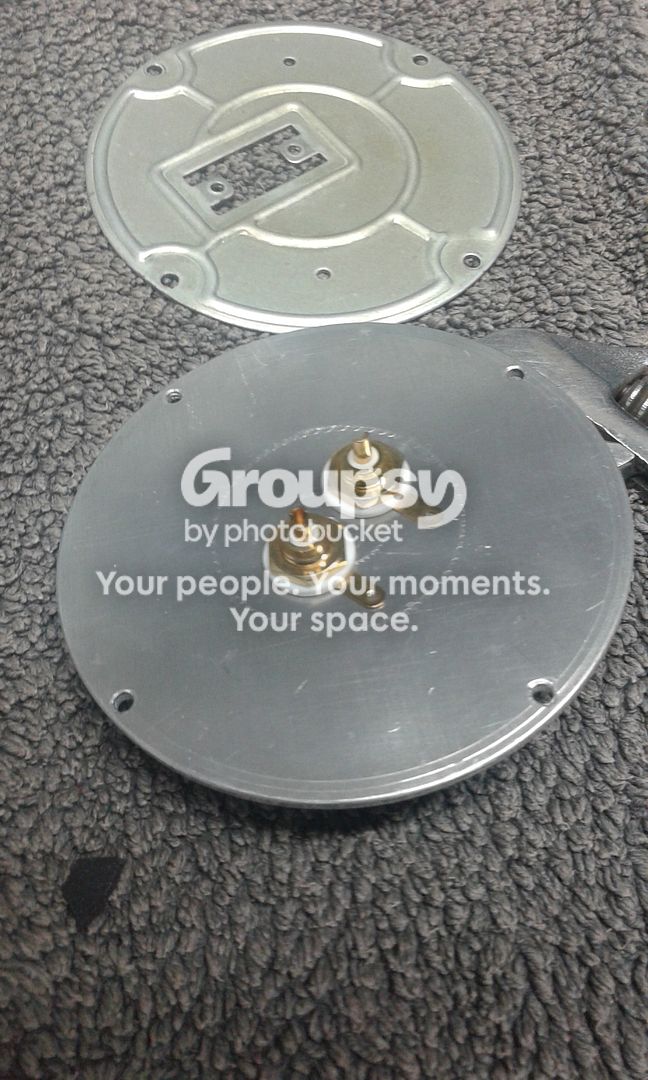

La chapa antigua y la "nueva":

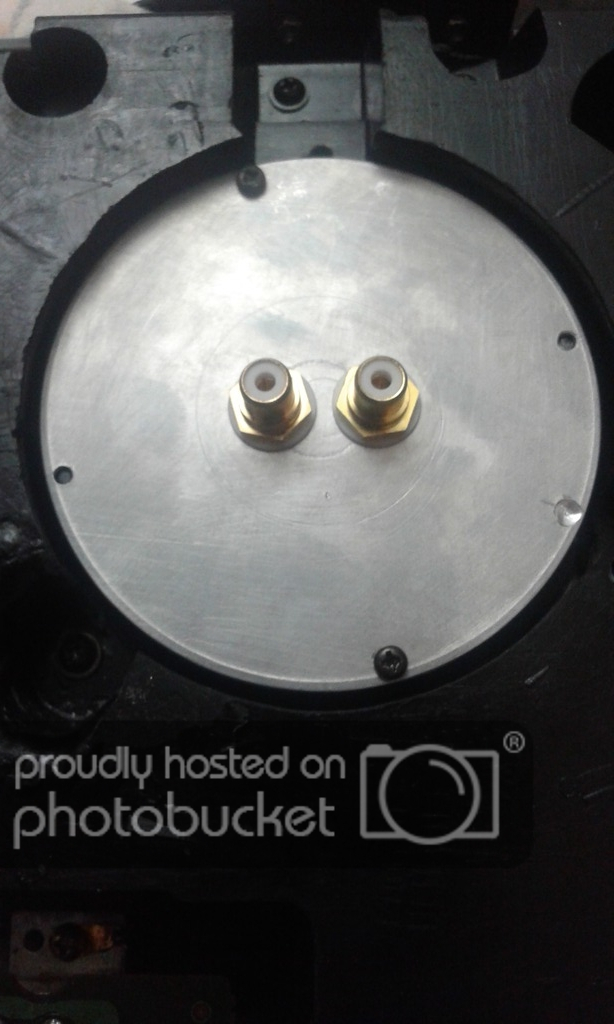

La pieza encaja perfectamente en su sitio:

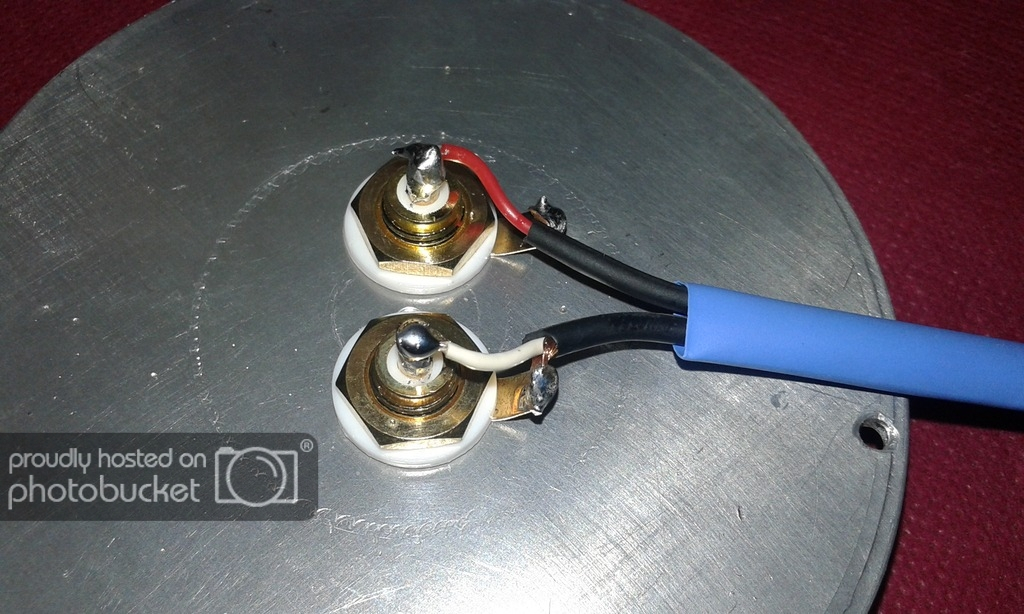

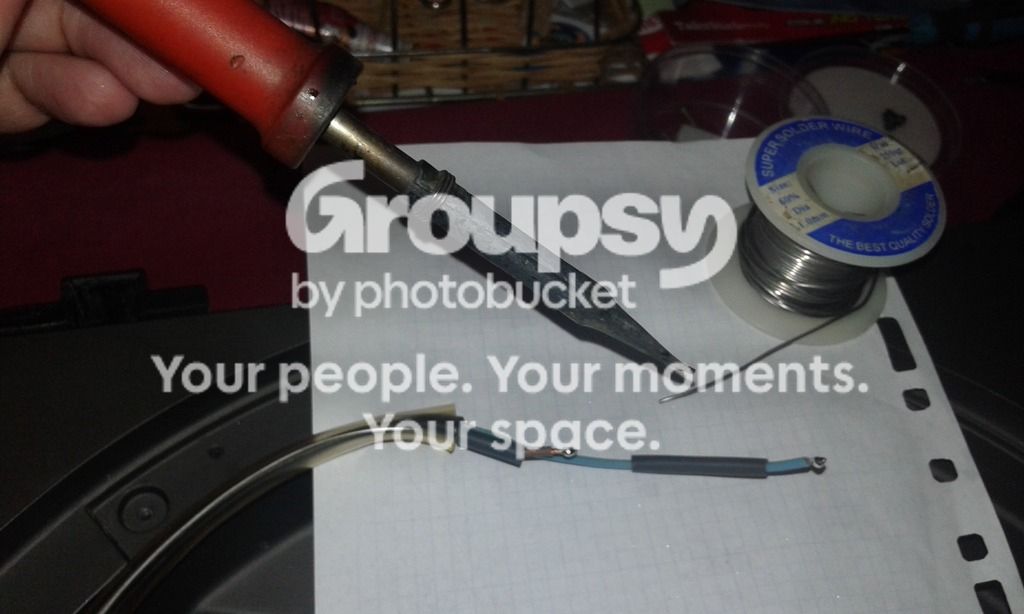

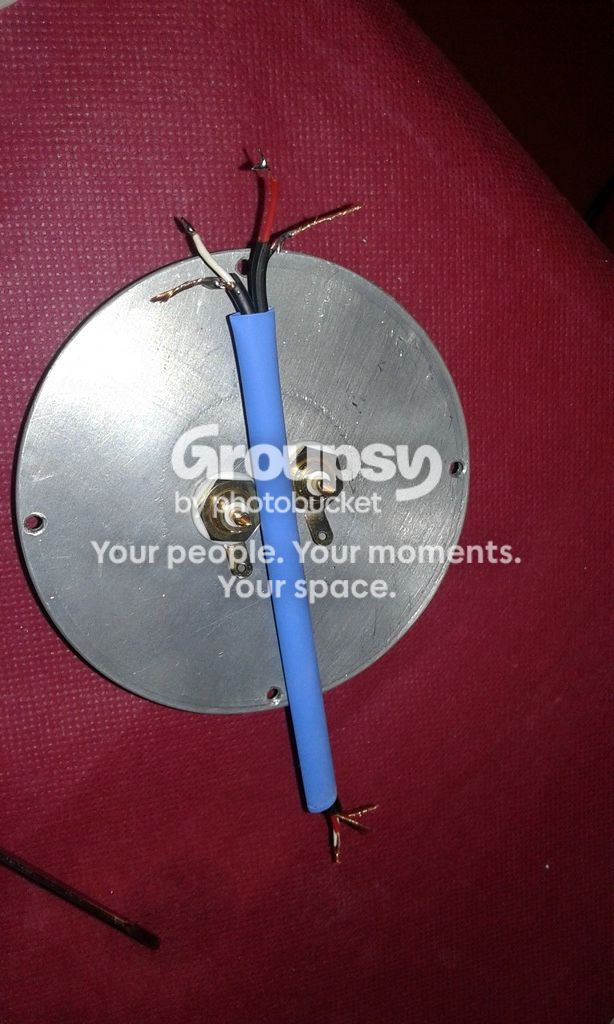

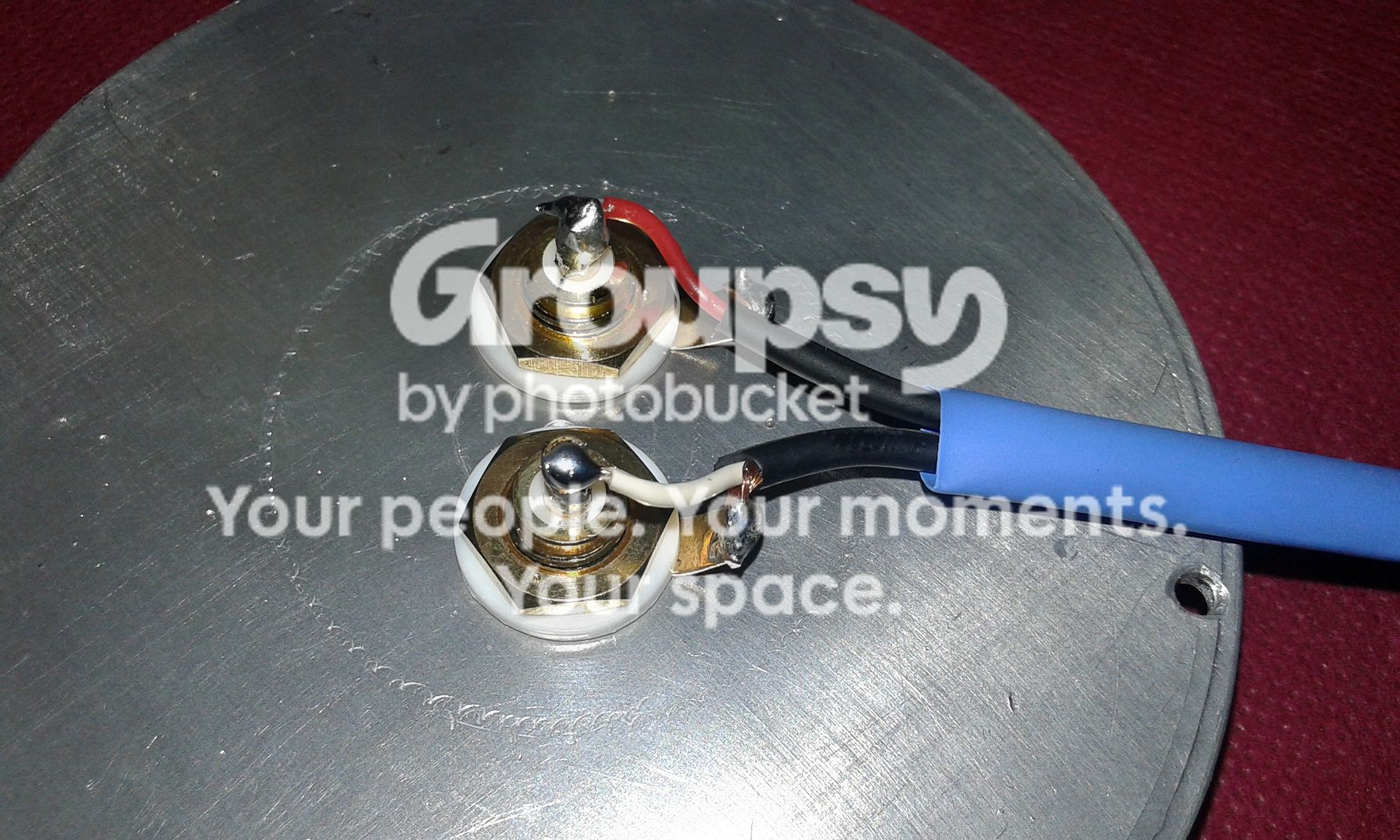

Vamos a soldarle un cable stereo con malla de toda la vida:

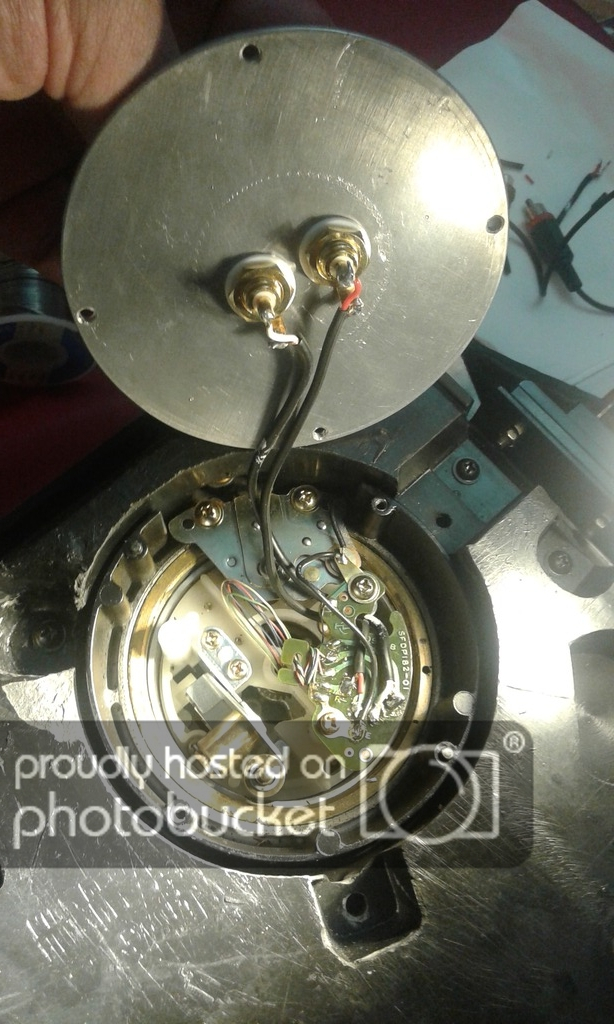

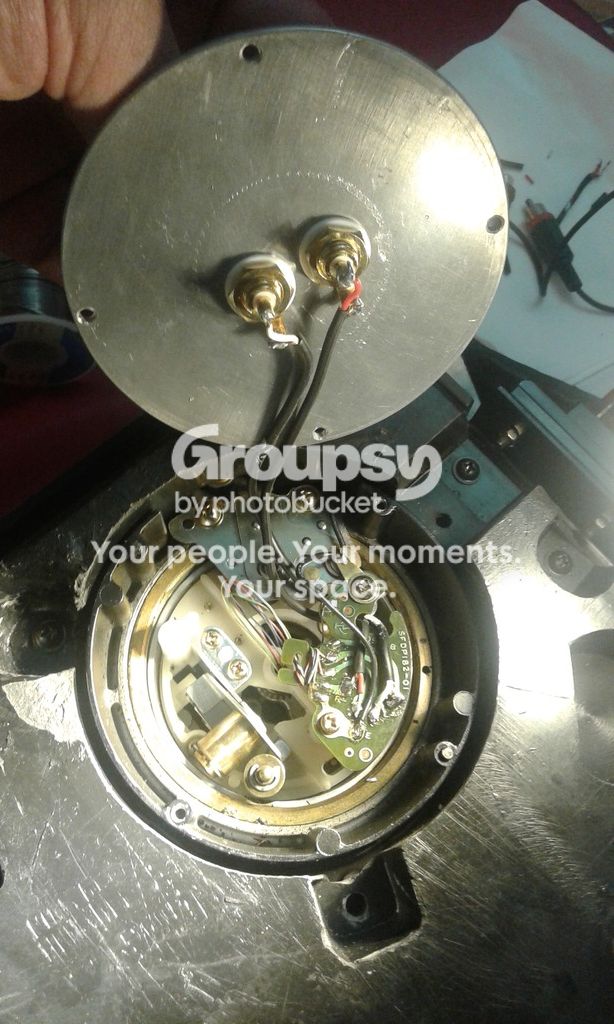

Aquí podeis ver los terminales por dentro: (IMPORTANTE: el espacio es tan reducido que, si no tienes regulada la altura del brazo a la mitad minimo, los terminales centrales de los nuevos RCA hembra pueden chocar contra la placa verde de interconexión y los cables finos del brazo, si podeís, recortar esos polos centrales de las hembras RCA un poco con una tenacilla, y asi tendréis más juego)

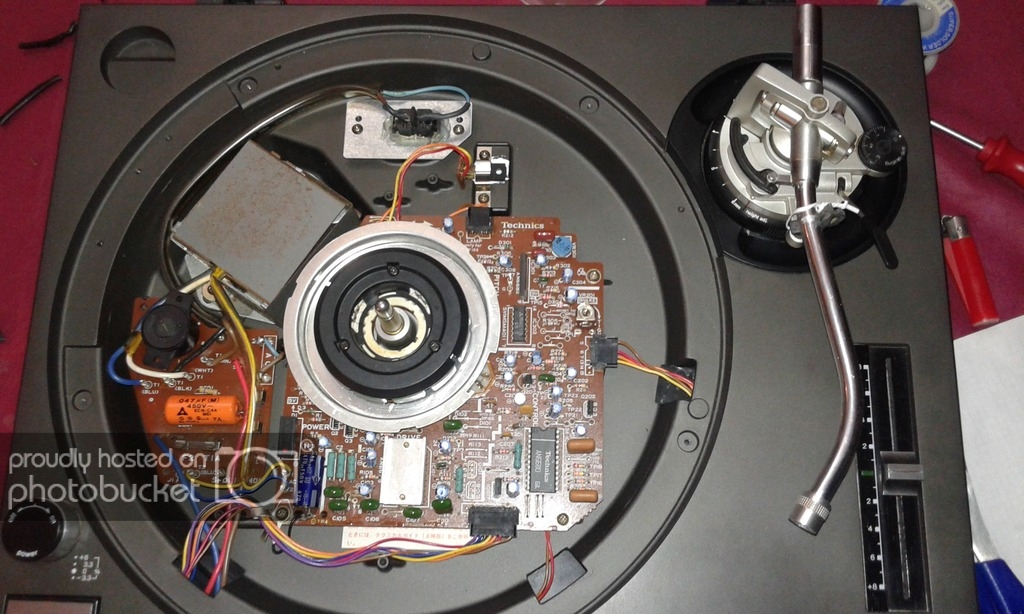

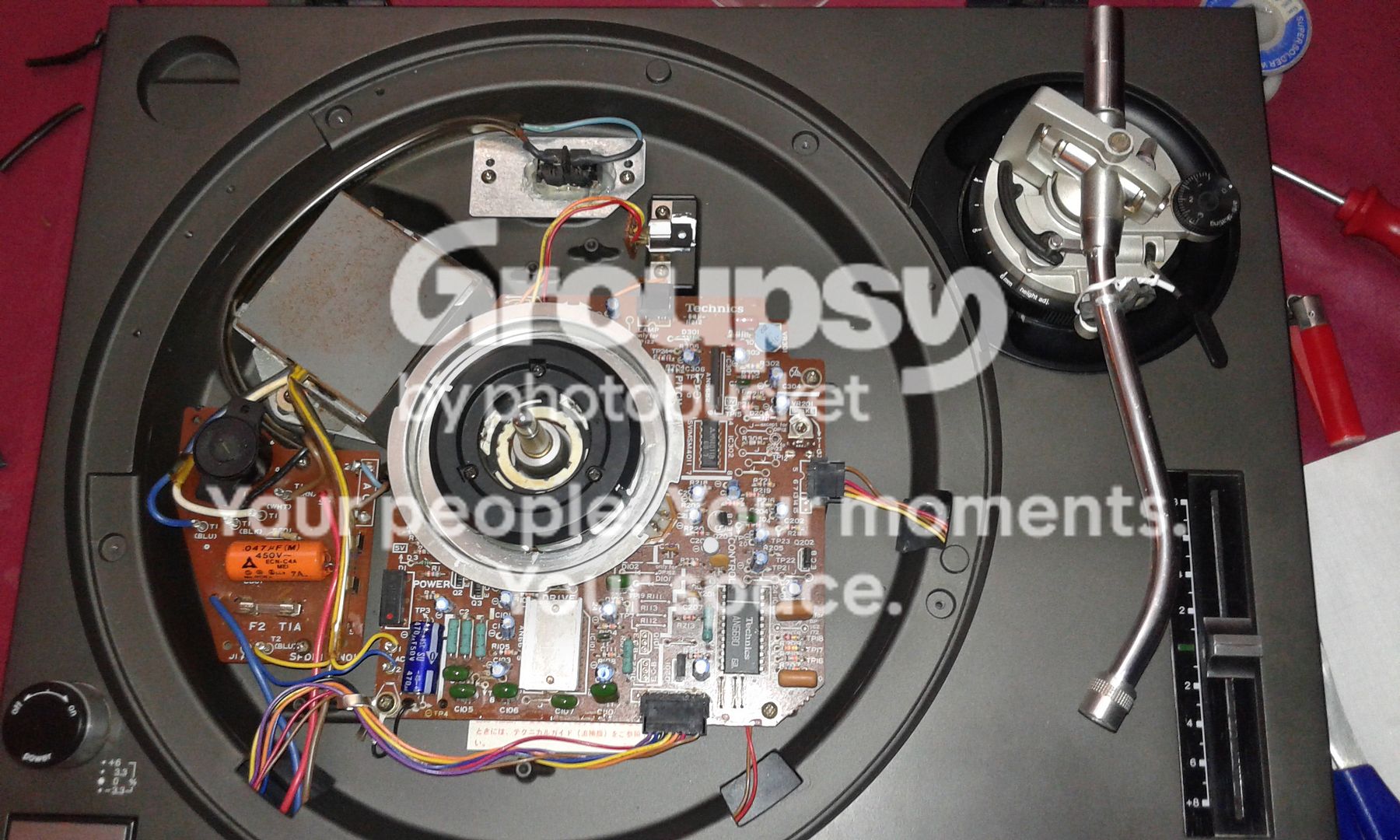

El otro extremo del cable corto va a la plaquita de interconexión que todos conocemos:

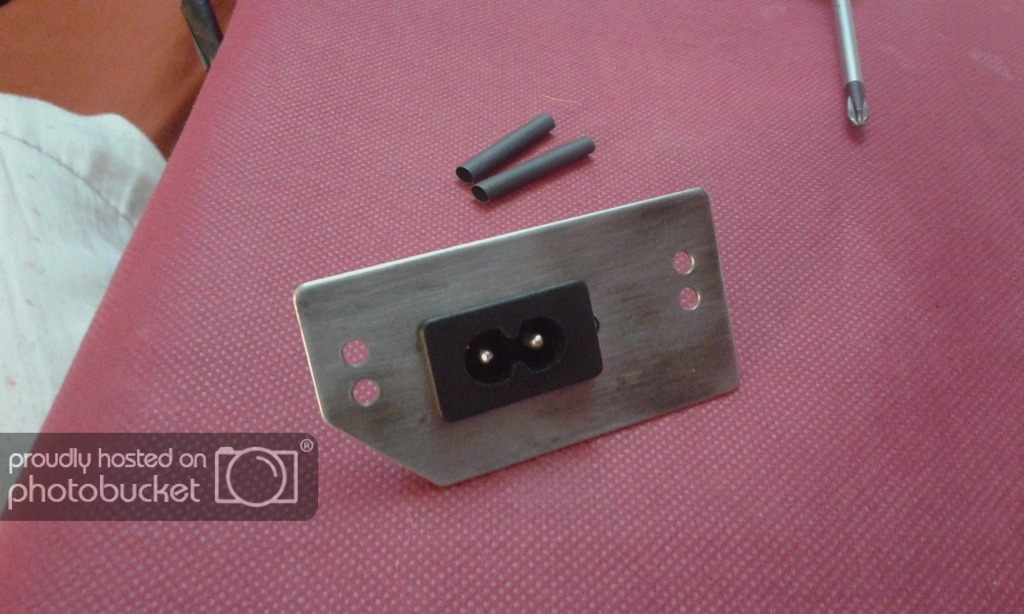

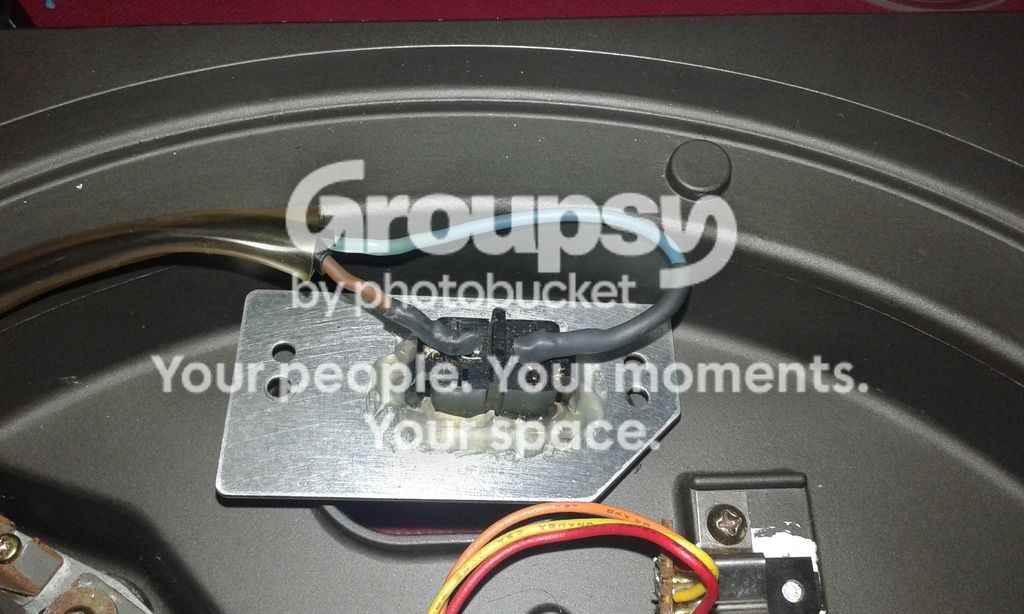

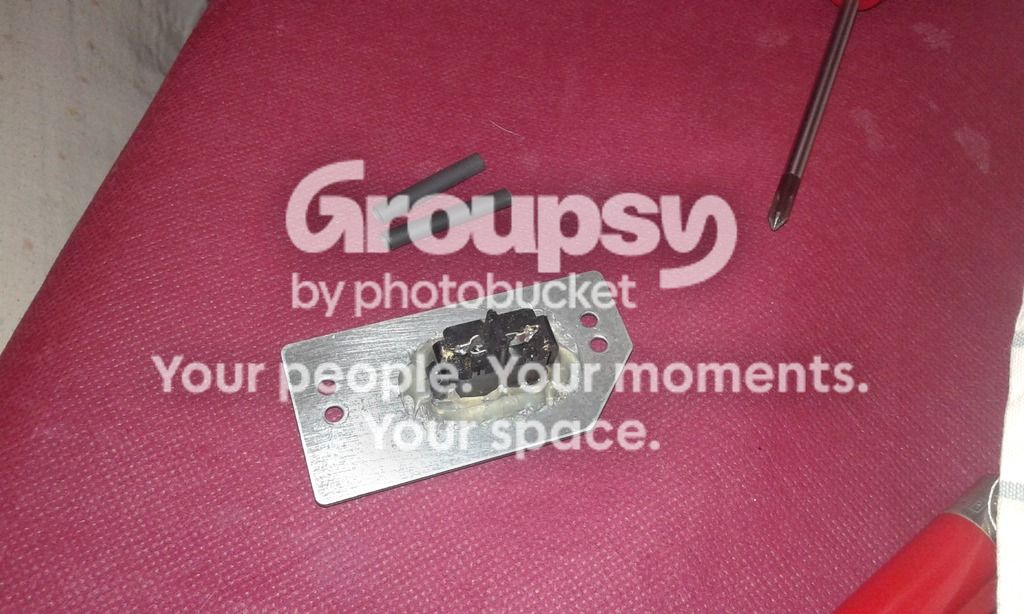

Para la toma de corriente he usado la chapa original de donde salía el enchufe de corriente, a la que le he practicado unos taladros para que entre esta conocida hembra de dos polos que hemos visto hasta la saciedad en radiocasetes, fuentes de alimentación...:

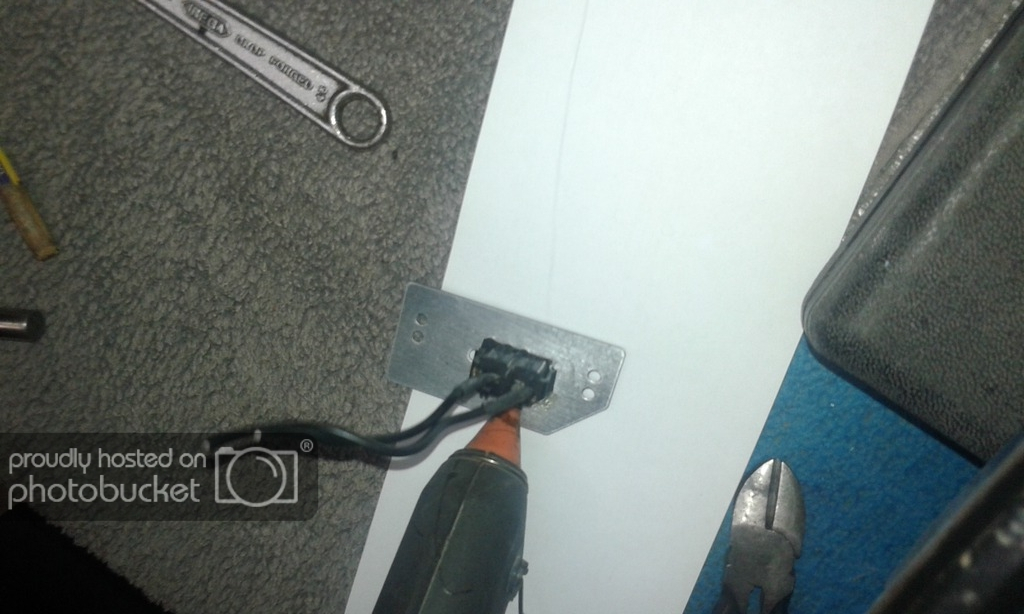

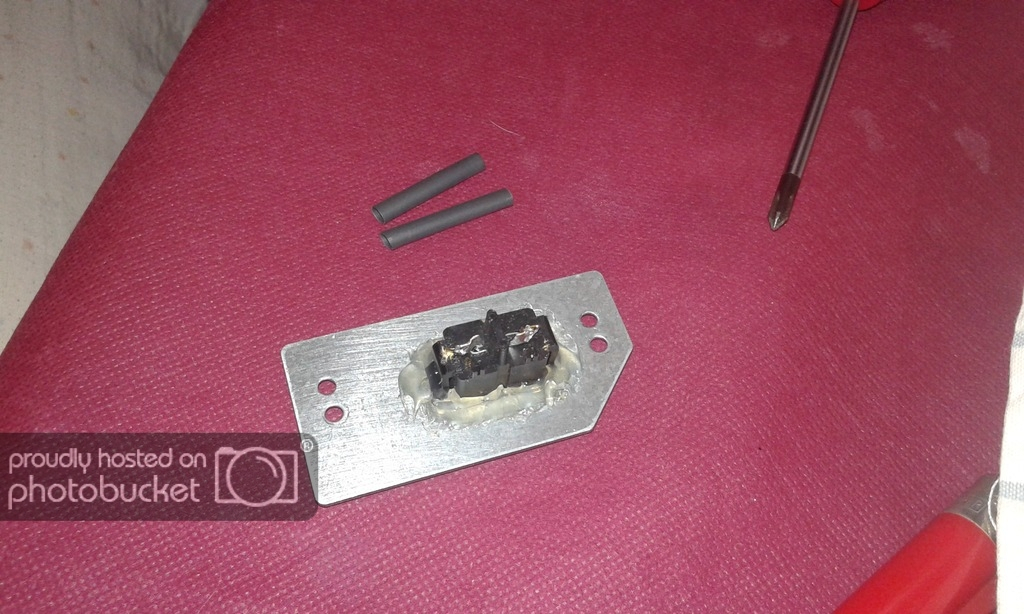

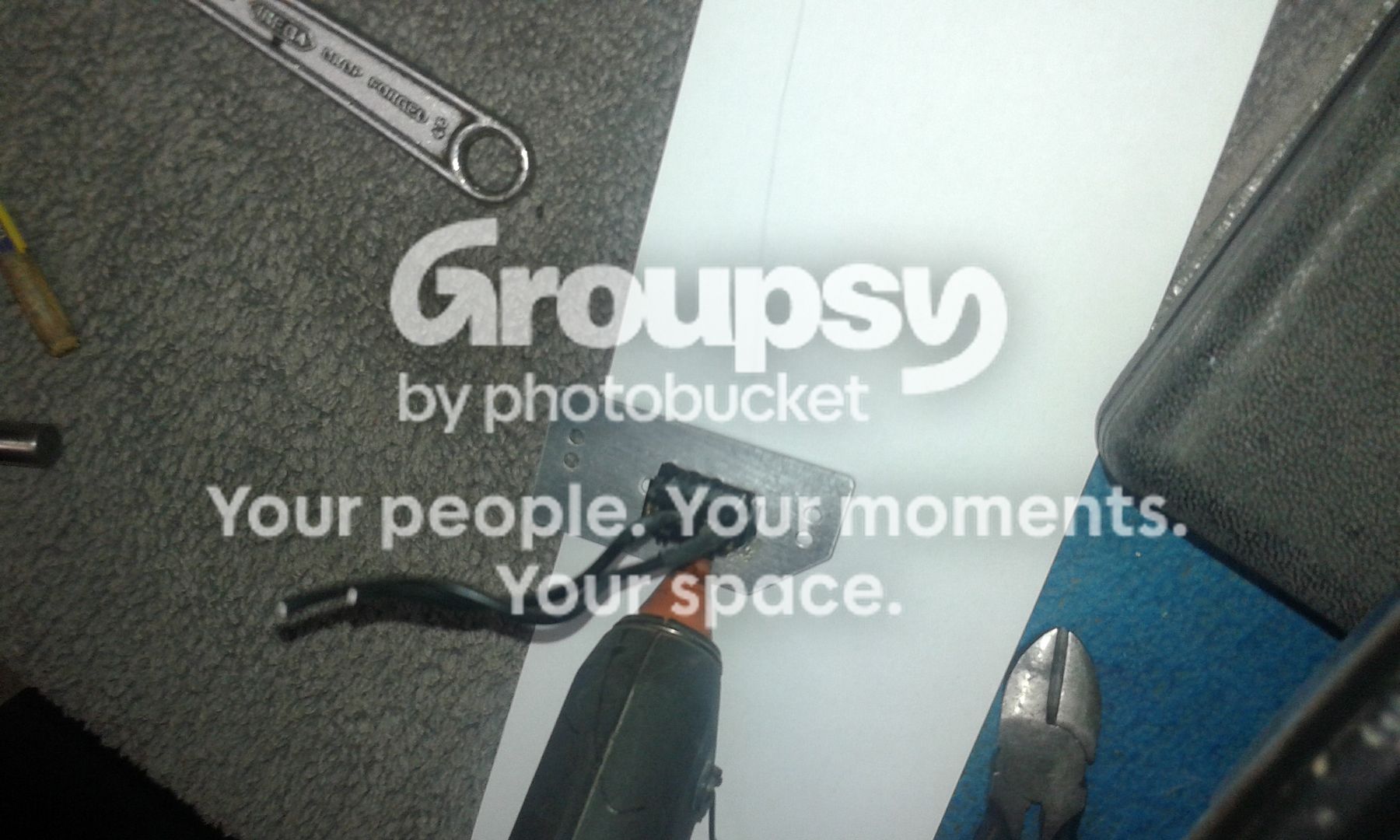

Aunque entra un poco a presión, nos aseguramos que no se soltará pegándola con silicona caliente:

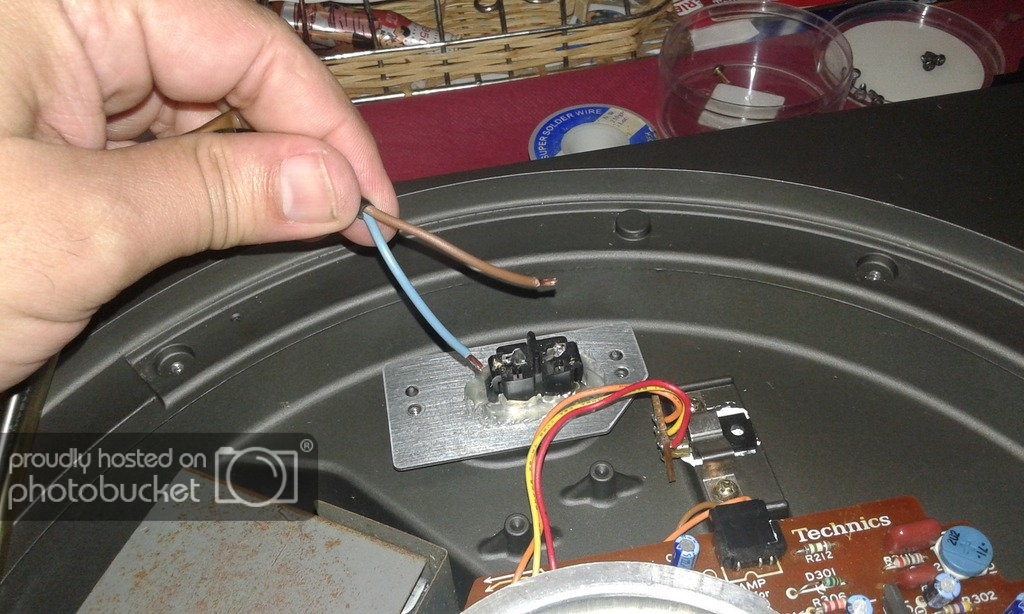

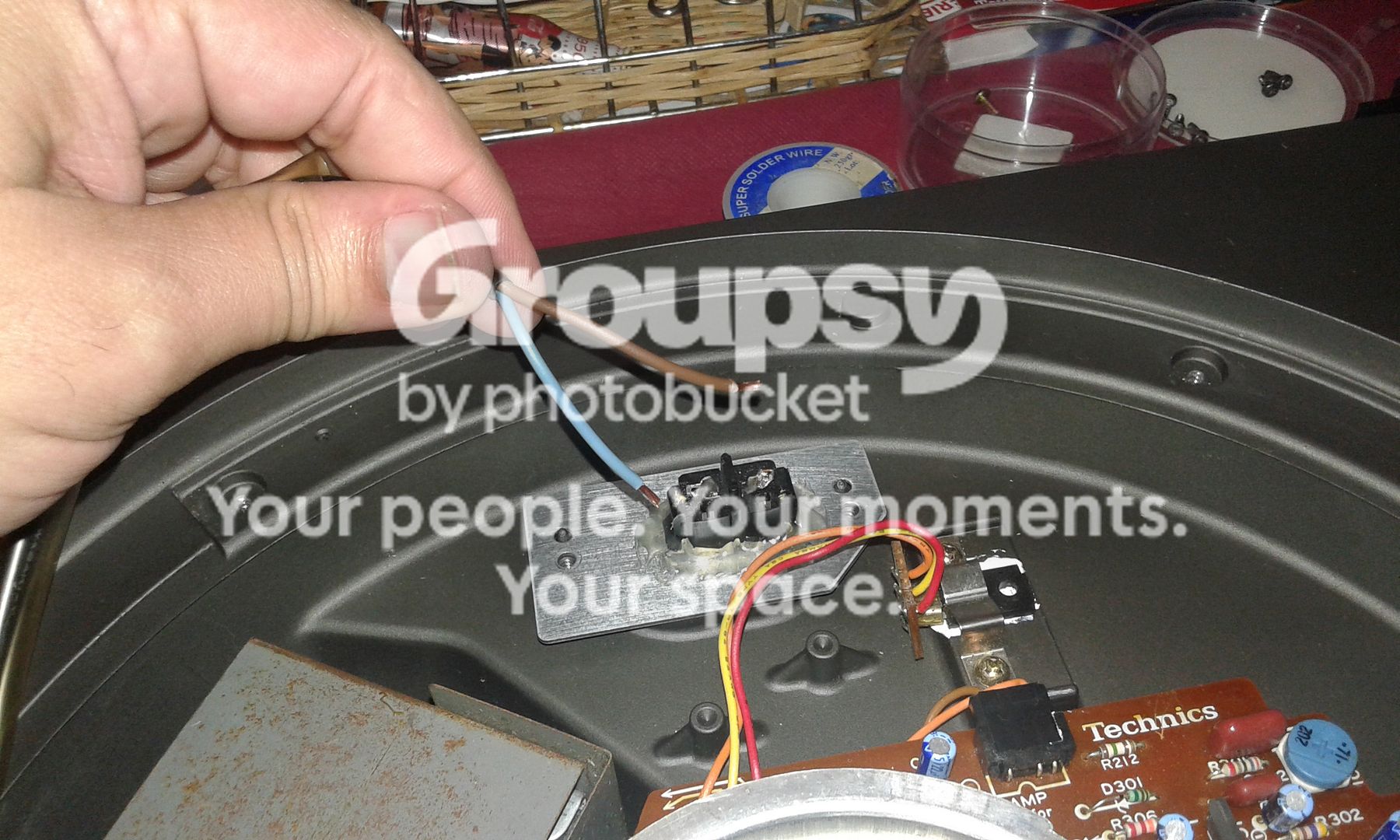

Hay que llevar los dos cables de la fuente de alimentación del plato hasta aquí:

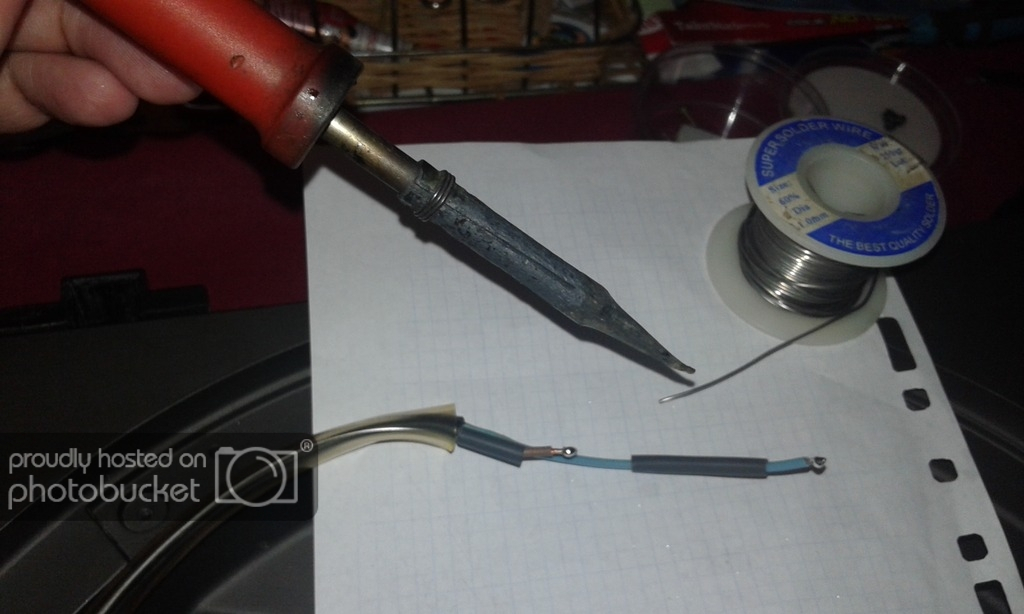

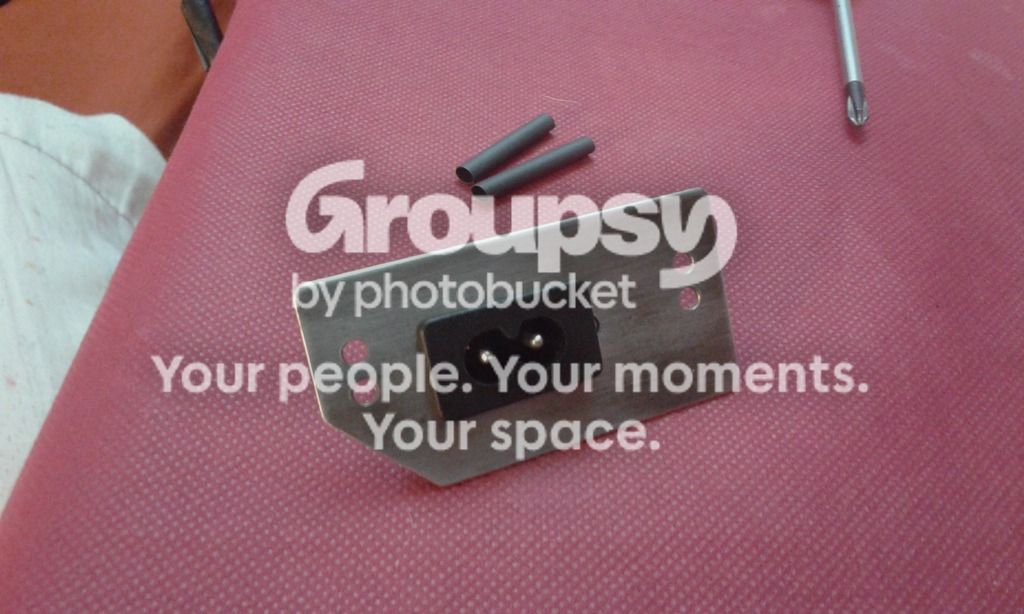

Estañamos sus puntas y metemos un poco de funda térmica:

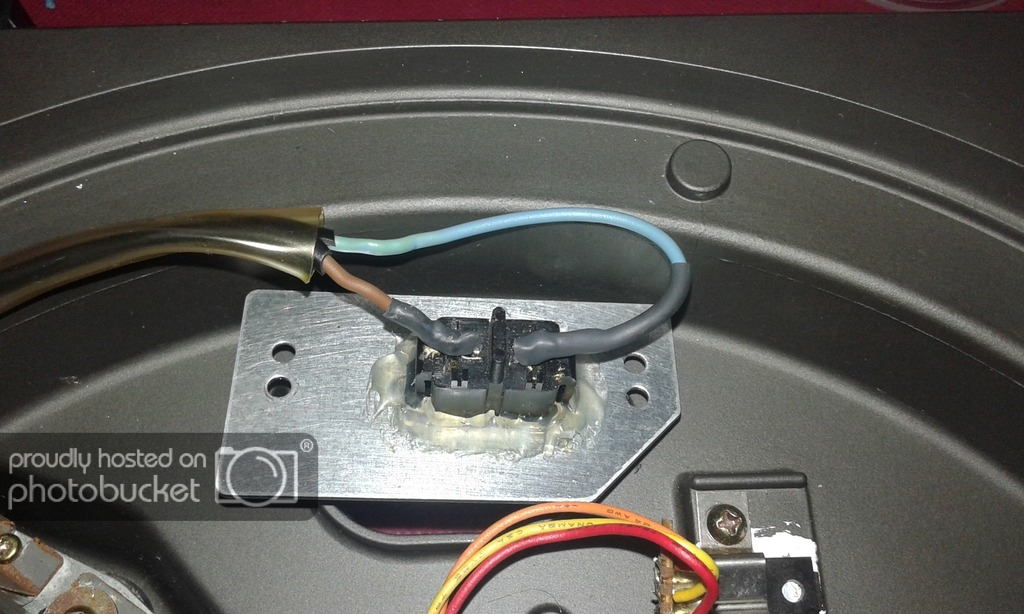

Quedan aislados de esa manera:

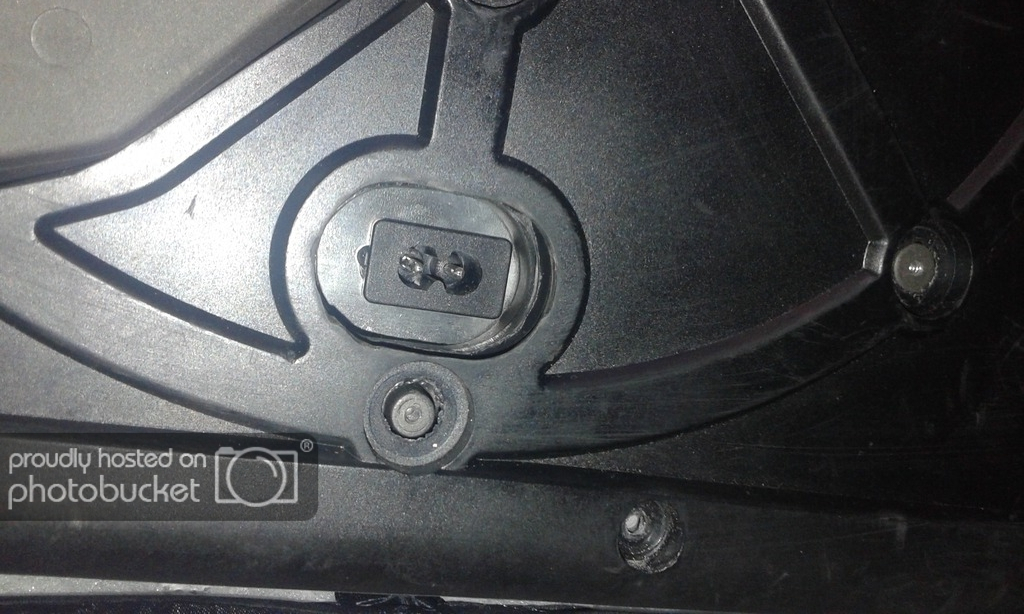

Si no lo cuentas, parecería que ese conector viene de fábrica montado así:


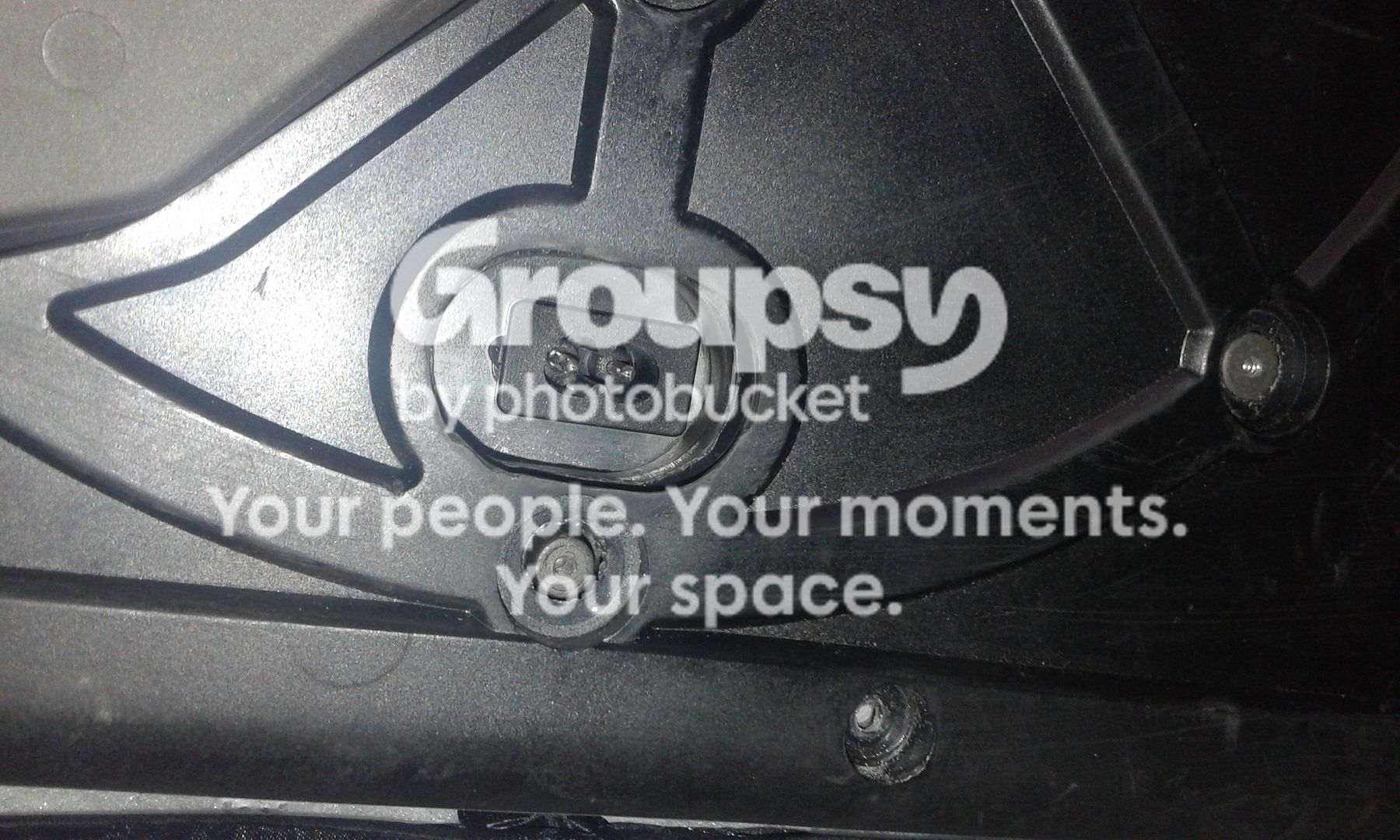

Es mucho más comodo enchufar y desenchufar aquí:

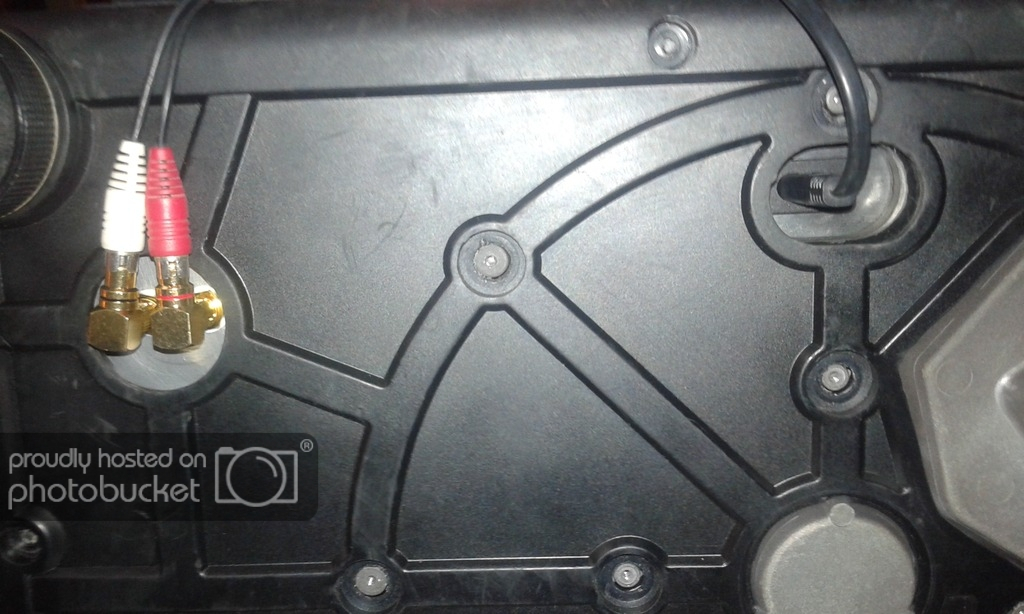

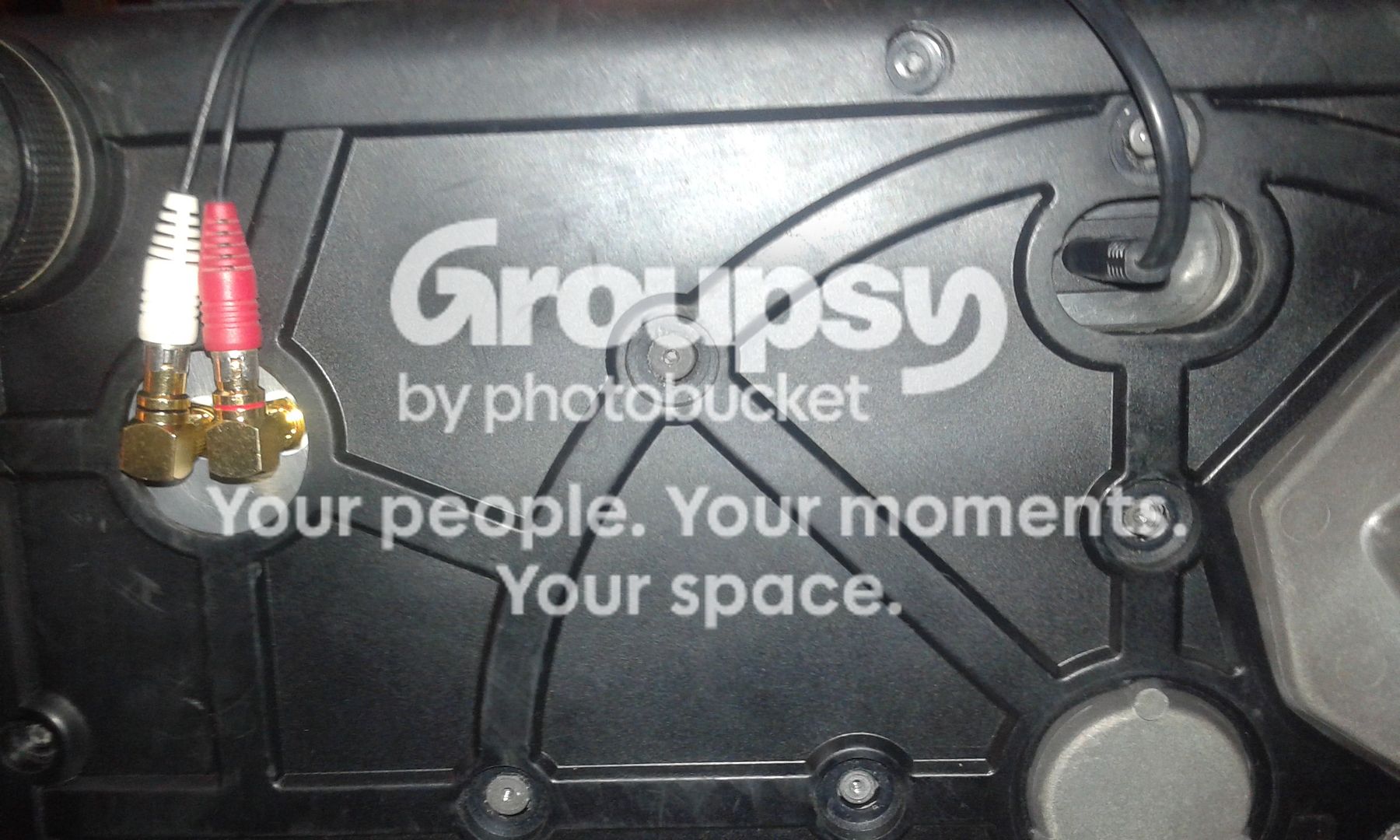

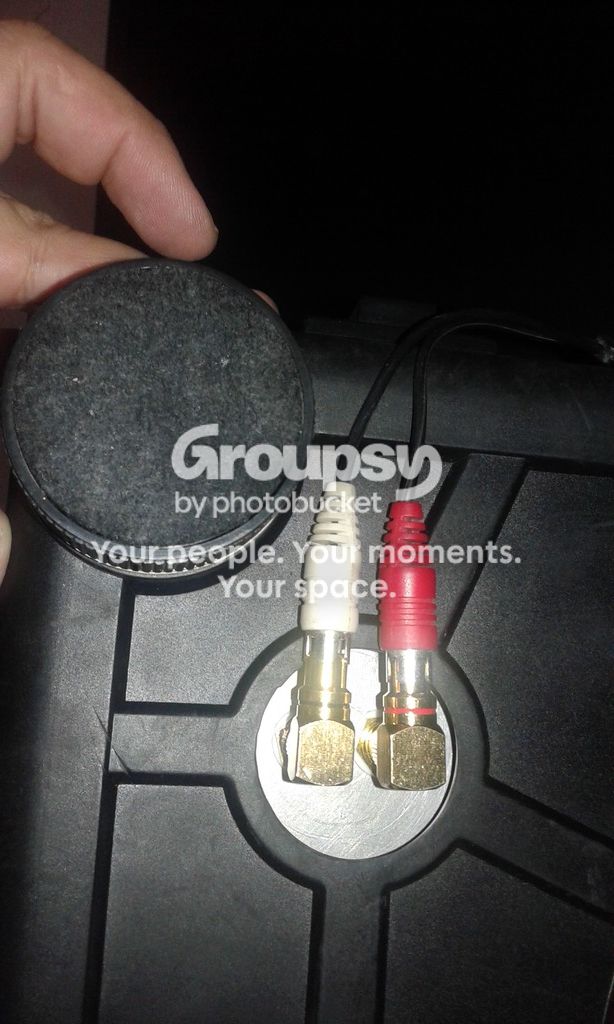

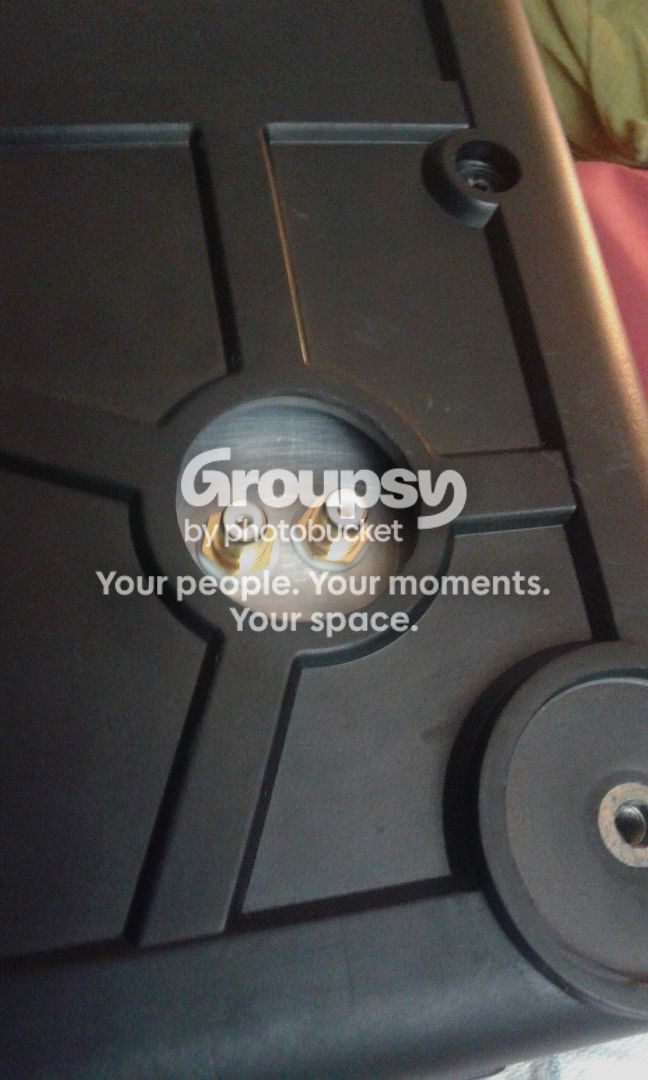

Asi quedan las tomas de sonido:

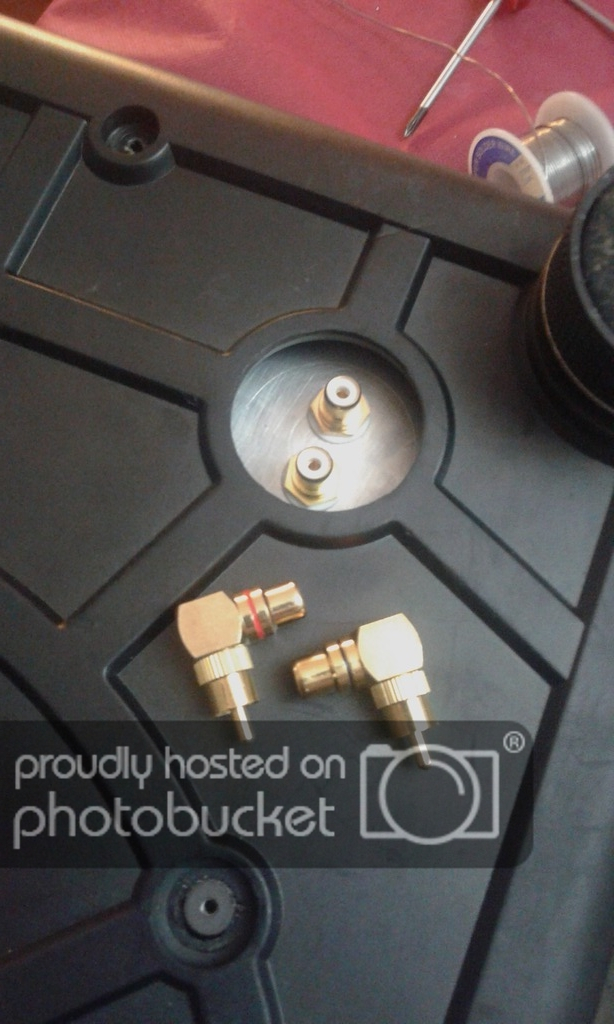

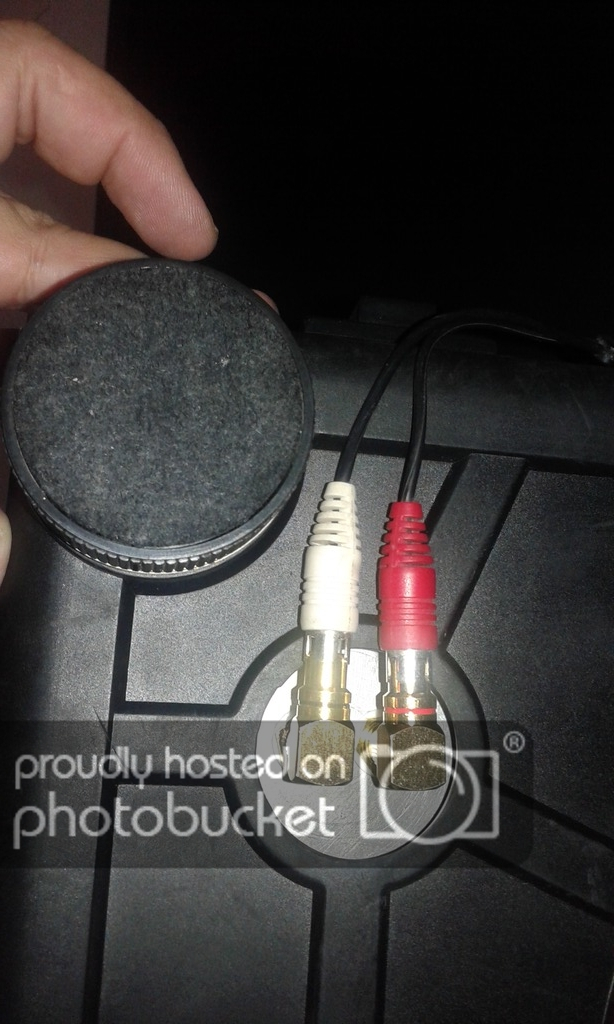

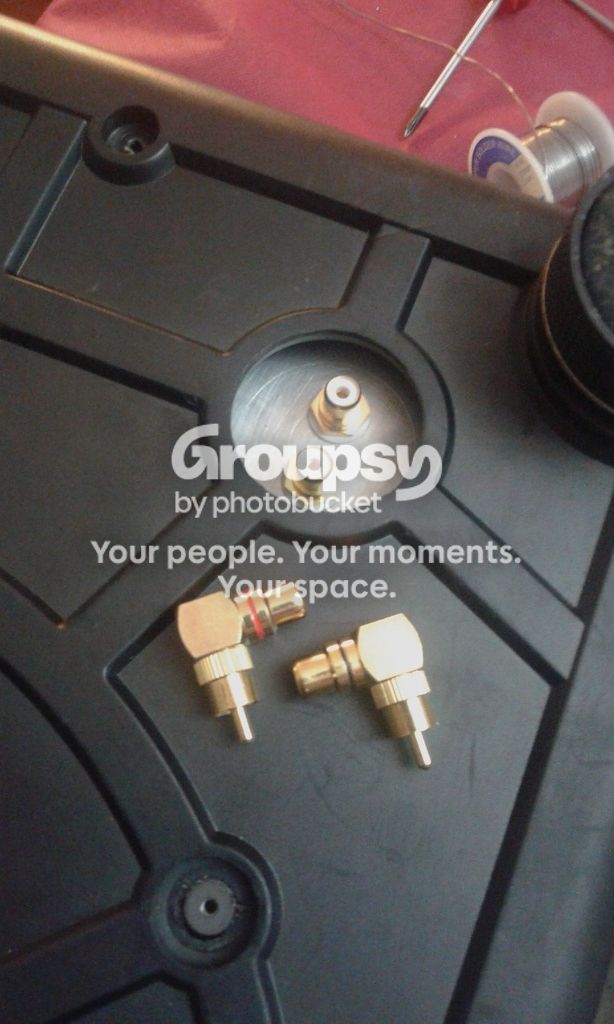

Estas clavijas en ángulo de 90 grados quedan muy bien para poner el cable de audio que desees, son muy baratas en aliexpress o en ebay:

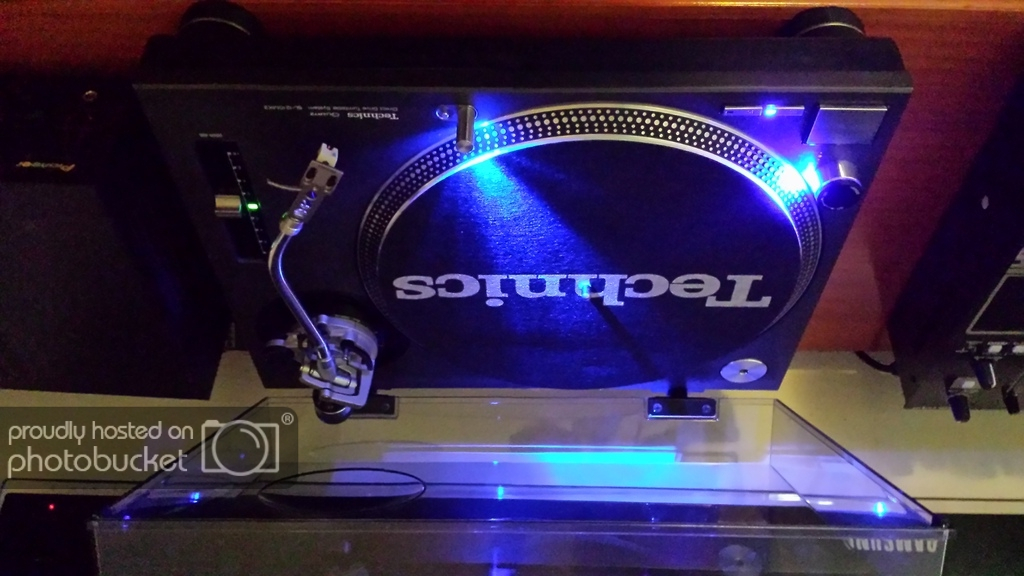

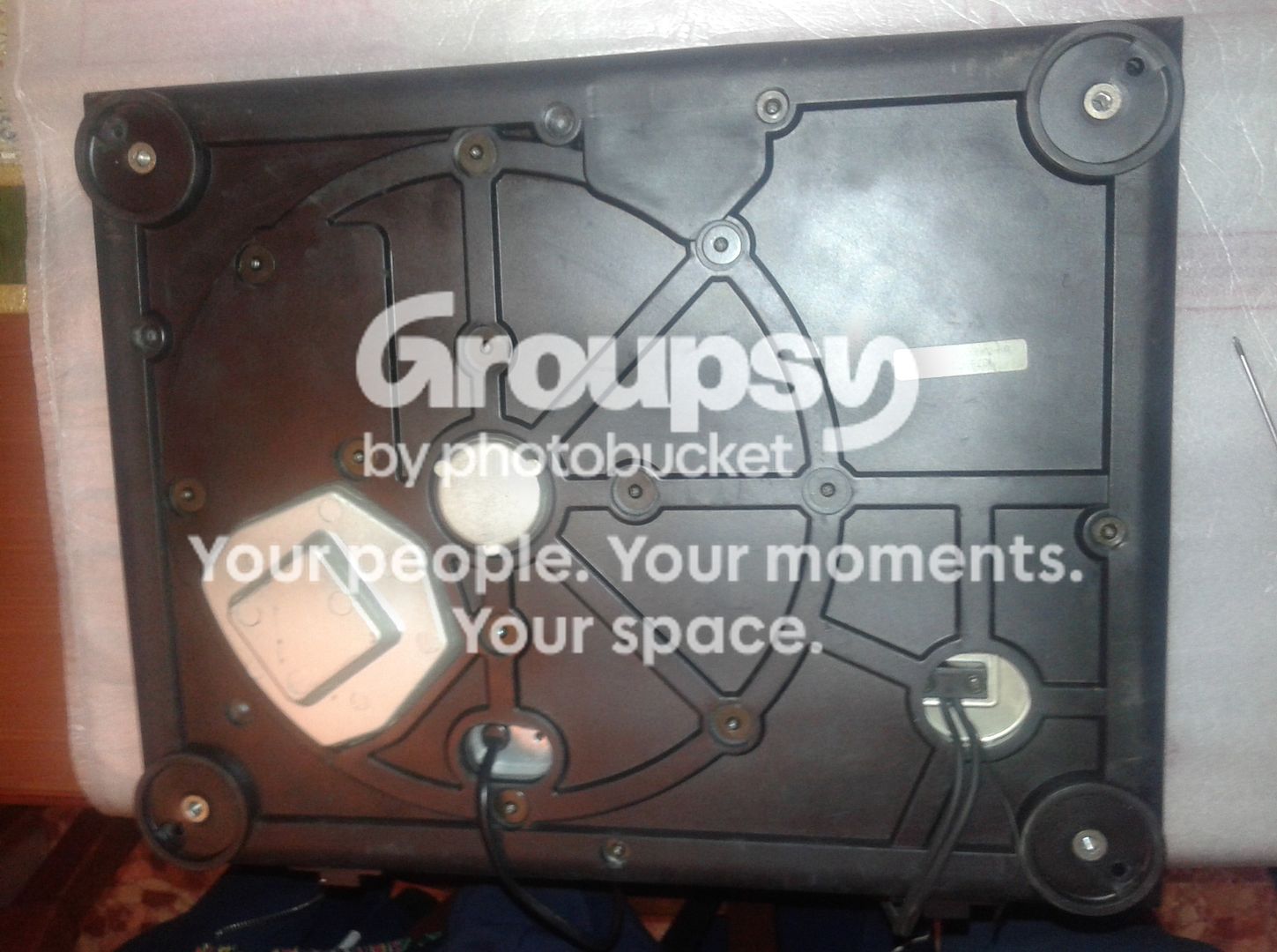

Un par de fotos finales con el resultado:

¡¡Que bonito es el joio Technics!!

Saludos
Subir
5
mod
#2 por Zitro el 23/09/2016
Muy bueno, Elo. Eliminaste el cable de masa, ¿no?

De verdad, mi más sincera enhorabuena.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#3 por DeJoTaDeEmE el 26/09/2016
Muy buen MOD lo unico "malo" por decir algoes que se olvide algun cable algun día..jeje de la otra manera siempre van con ellos..me paso un dia con la mesa de mezclas de desmontar para hacer las raves un dia se me olvido el cable de corriente..y fue una odisea para los que venian mas tarde pudieran encontrar 1 ..

un saludo.

Pionner Djm700
2x Technics 1210 M3D+2x Ortonfon digitrack
My desktop PC: GA-Z97X UD3H - BK | 32G DDR3-Intel Core i7-4770| ssd 240 el capitan ssd 120 WIN 10h HD 3 TB -intel HD 46

Subir
1
#4 por Elo Rey el 29/09/2016
Muchas gracias, Zitro y De Jota Eme, si, le eliminé por supuesto el cable de masa, en realidad el proyecto ha sido una cabezonada mía personal, porque la pareja que tiene es un PLX-1000 que compramos hace un par de navidades y me daba muchísimo coraje que el PIONEER (que no me canso de repetir que es un modelo excepcional) tuviese esa "ventaja" de poderle quitar las conexiones sobre el histórico y amado TECHNICS, asi he dejado las cosas equilibradas, jeje (la elegancia del SL-1200 es insuperable, por otra parte).

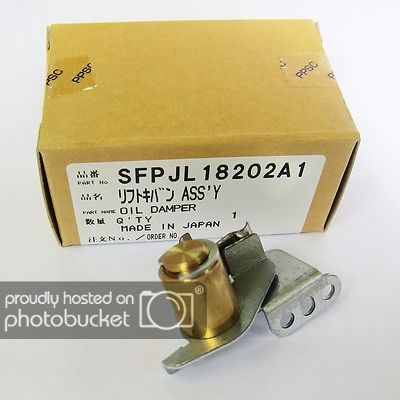

Aunque sea un off-topic....¿me podríais decir como solucionar un pequeño problema que tengo, que el brazo cae y se levanta rapidísimo, sin suavidad? Imagino que tendré que añadir algún tipo de grasa semi consistente pero no se ni cual, ni donde aplicarla, y hay un repuesto que compré (el OIL DAMPER, SFP JL18202A1) que, lo sustituí por uno nuevo sin grasa y no ha cambiado el tema...Gracias

Subir
1
mod
#5 por Teo Tormo el 29/09/2016
#1 Excelente

Recuerda, el aspirante eres tú.

Subir
1
#6 por MAT7nueve el 30/09/2016
Muy bueno lo de los RCA!! Por poner alguna pega, métele unos buenos cables.

Respecto al amortiguador, llevan un aceite de silicona; has de desmontar el circlip y sacar el cilindro exterior, y ahi poner un poco de aceite. Ojo de silicona, si metes grasa de litio, u otra clase lo más probable es que se estropeen los plásticos a parte de atraer más mugre.

Ese tipo de aceites lo puedes encontrar en tiendas de RC, y tiene que ser muy viscoso un valor de 300.000 ó 500.000
