Conexión Speakon In Out

#1 por maletero el 28/03/2011
Hola a todos, después de buscar por el foro y por el resto del ciberespacio me he decidido a plantear mi duda aquí.
Tengo un sub Peavey Fh-1 al que quiero sustituir sus conexiones Jack In/Out(principios de los 90) por unos speakon de Neutrik, respetando la entrada y la salida. He adquirido los 2 conectores Nl4mp de Neutrik necesarios (4 pines) y la placa para atornillarlos. Mi duda es cómo realizar la conexión...
En la conexión jack que he desmontado había un puente que ahora no sé trasladar a Speakon...
Espero haber expresado bien mi duda y que podáis ayudarme.
Muchas gracias.
Salu2

Plataforma "NINGÚN NIÑO SIN SUS 20000€ GASTADOS EN THOMANN".

Subir
#2 por prosadoc el 29/03/2011

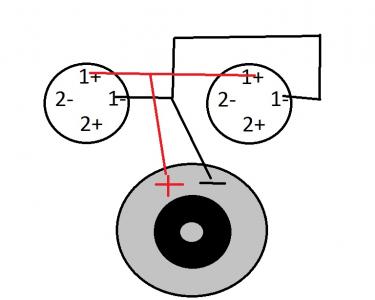

Hola, te he hecho un croquis en el paint para que lo veas mas claro, creo que lo entenderas mas facilmente.
Archivos adjuntos:
conexion speakon.jpg
BBCode:
Subir
#3 por maletero el 29/03/2011
Muchas gracias Pablo, una explicación cristalina.
De todas formas creo que empecé por no expresarme bien, pues no sabía si utilizar los términos "paralelo", "puente", etc.

Al fin y al cabo se trata de la placa con 2 speakon hembra para poner, por ejemplo, 2 altavoces en paralelo (usar 2 cajas de 8 ohm para que trabajen como uno de 4ohm).

Entiendo pues que hay que seguir el +1/-1 del "In" al "Out" y no hacer nada raro.

Un saludo y muchas gracias de nuevo por tomarte tu tiempo y molestias.

Plataforma "NINGÚN NIÑO SIN SUS 20000€ GASTADOS EN THOMANN".

Subir
#4 por djluiscamacho el 29/03/2011
Una pregunta, meletero..que tal los fh1..de peavey..me han dicho que son muy antiguos..pero que tal la presion sonora..?

mas vale bueno y viejo,que malo y nuevo...

Subir
#5 por maletero el 30/03/2011
Pues la verdad es que tienen presencia y su diseño ayuda a ello. Lo único es que ya es bastante raro que los que se ven/venden conserven los originales componentes Black Widow, pero aceptan bastantes otros modelos más modernos.
Efectivamente son muy antiguos (ppios 90´s) pero su construcción es robusta y con un cambio de E/S como el que le he hecho y un pintado tienen vida por delante.

Un saludo

Plataforma "NINGÚN NIÑO SIN SUS 20000€ GASTADOS EN THOMANN".

Subir
#6 por djluiscamacho el 30/03/2011
Ok...gracias, por tu comentario..

mas vale bueno y viejo,que malo y nuevo...

Subir
