Construcción de estudio de cero. Fotos

#1 por Jp el 15/06/2016
Aupa gente!

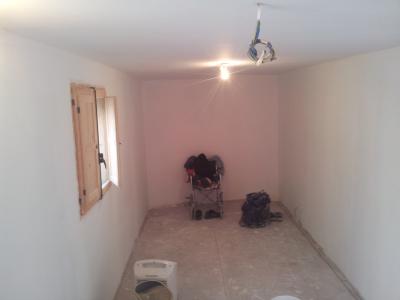

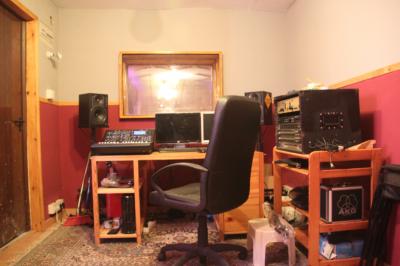

Aqui os voy a poner en imagenes del montaje desde cero de mi estudio de grabación: Zarata estudioa.
Porque ando mal de tiempo no voy a explicar toda la obra. Como veis ha habido mucho curro detrás, unos cuanto meses y unos cuantos de euros.

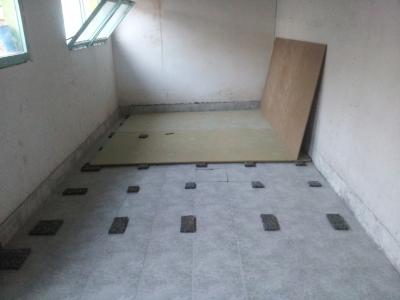

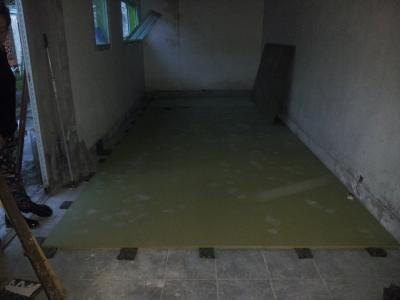

Empecé por el suelo con tablones de dm hidrófugo, apoyado con cahitos de copopren puse dos tablas gorditas, no me ya acuerdo de cuanto.

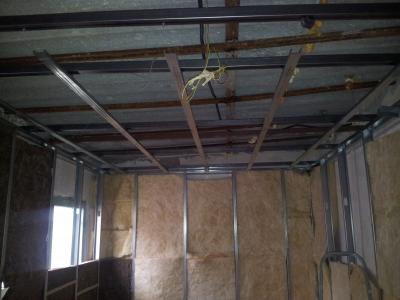

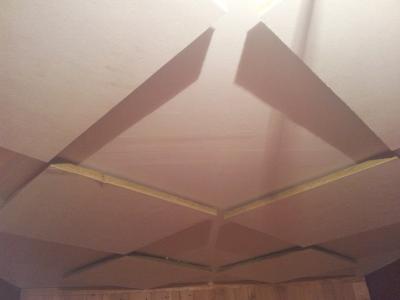

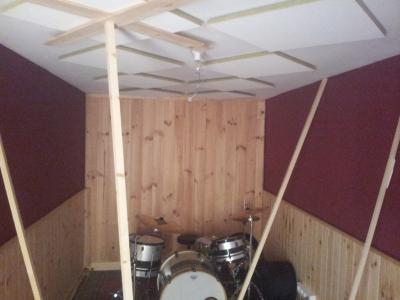

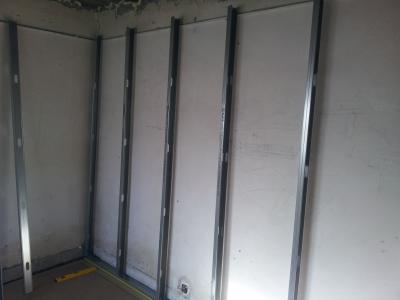

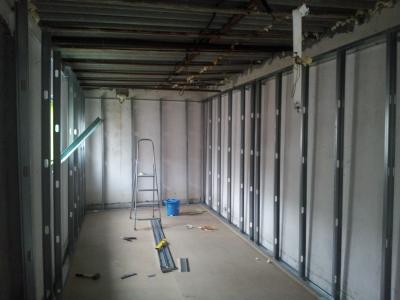

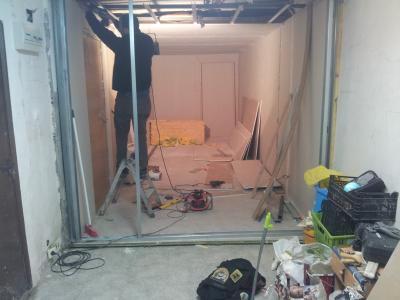

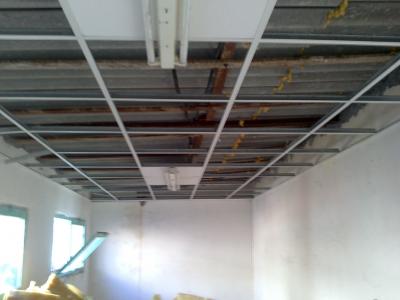

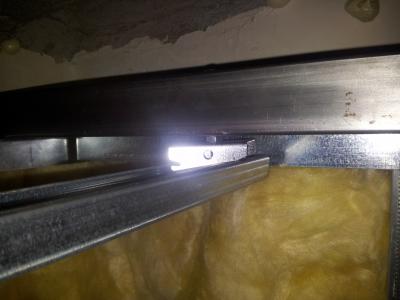

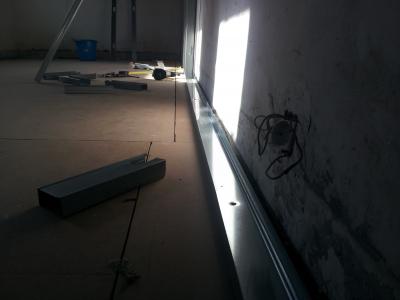

Sobre este suelo puse los perfiles de pladur; paredes y techo pero todo ello sin tocar en absoluto la estrucutira principal del local. Para ello le puse cuadradillos de pared a pared (en los perfiles atornillaos).

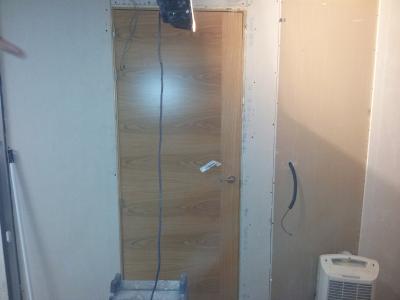

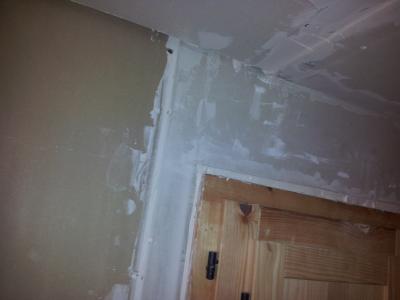

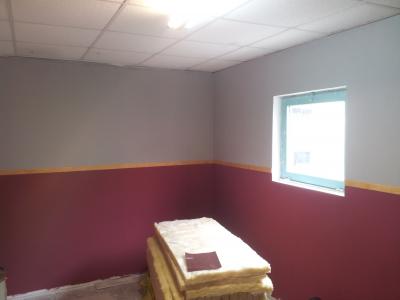

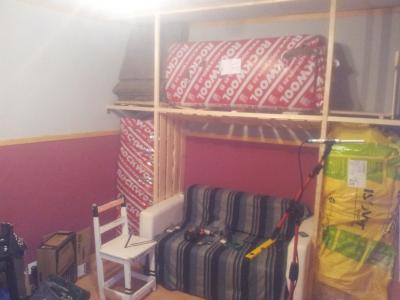

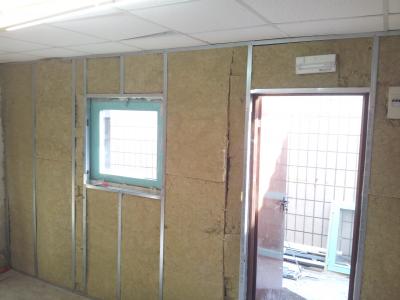

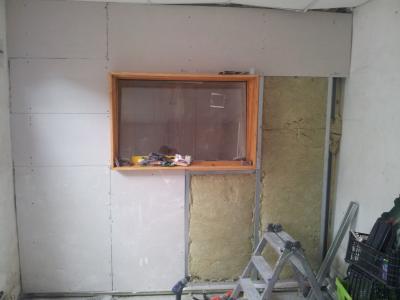

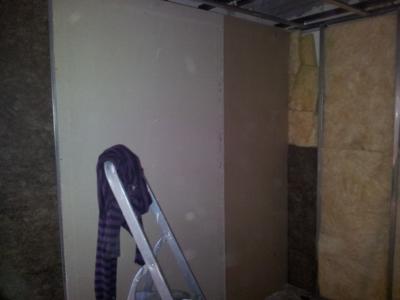

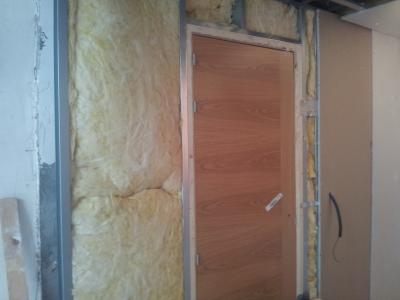

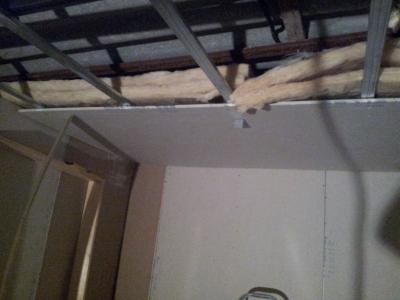

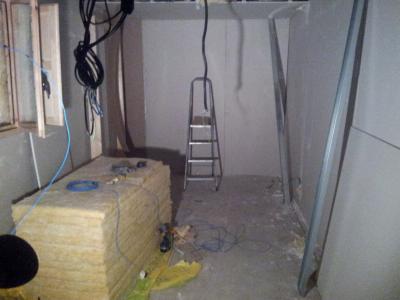

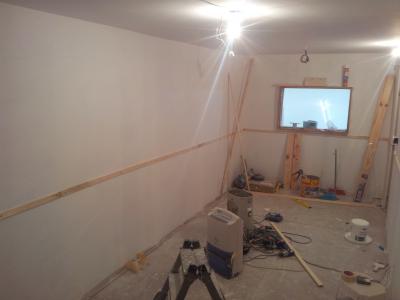

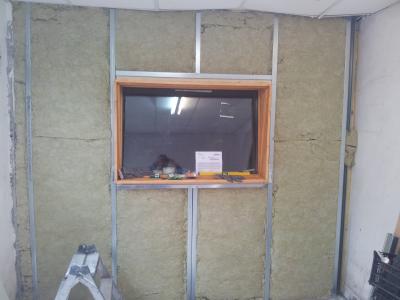

Luego fue poner aislante( dos capas de lana de roca y fibra mineral) y dos placas en techo y paredes de pladur.

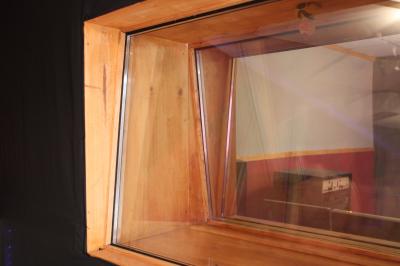

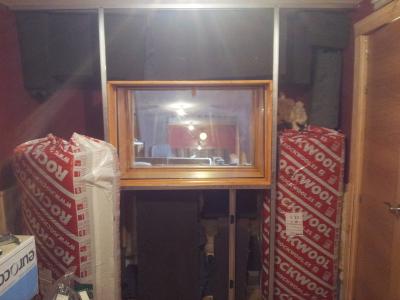

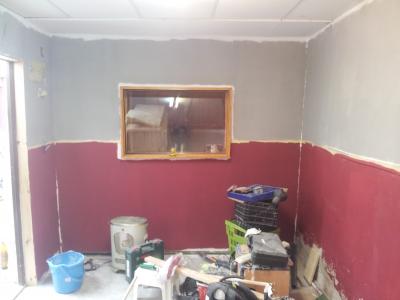

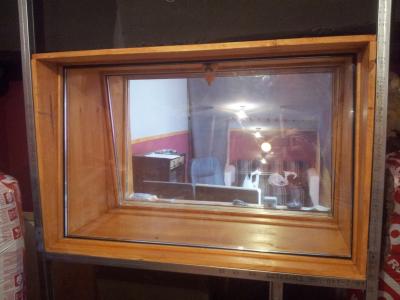

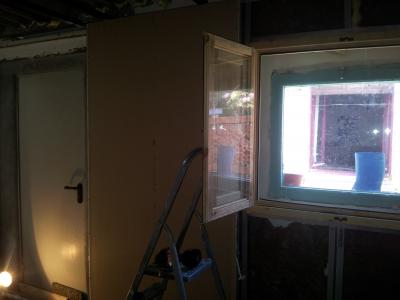

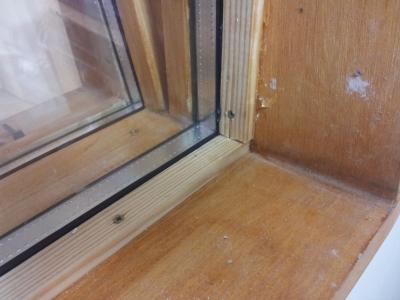

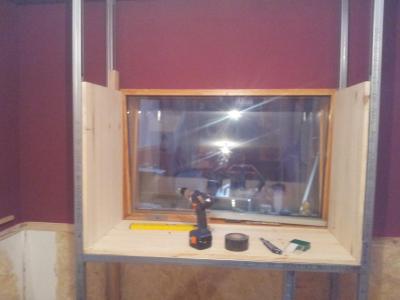

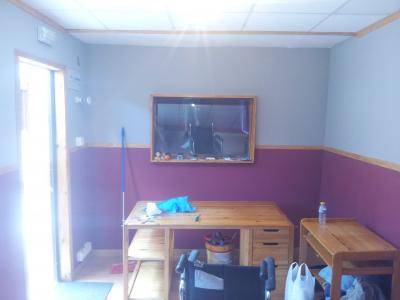

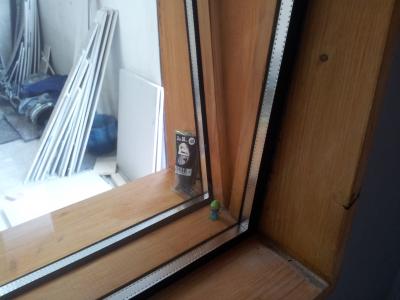

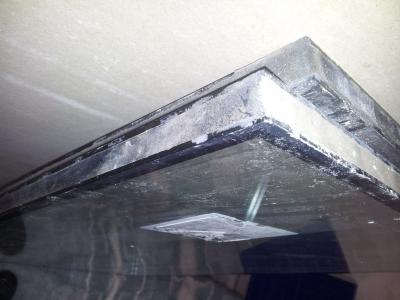

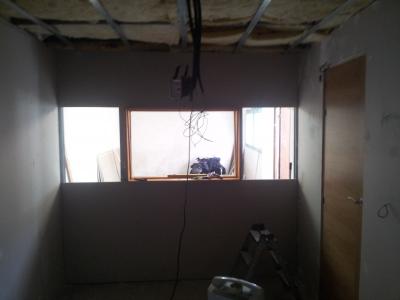

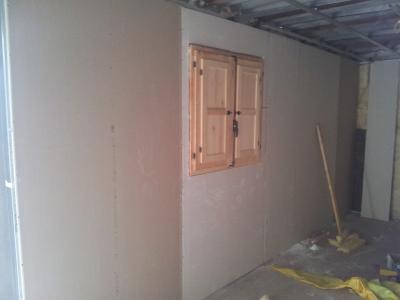

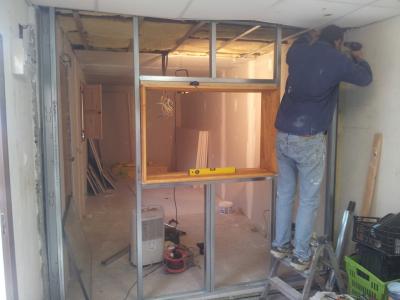

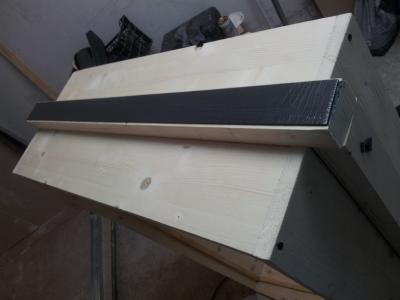

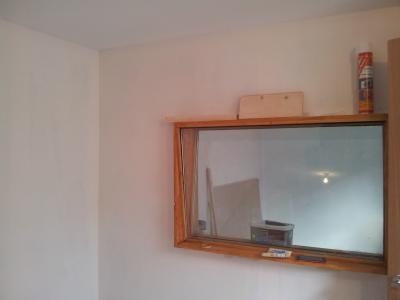

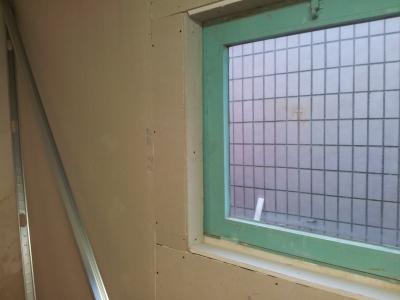

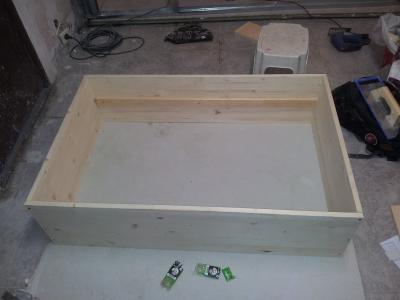

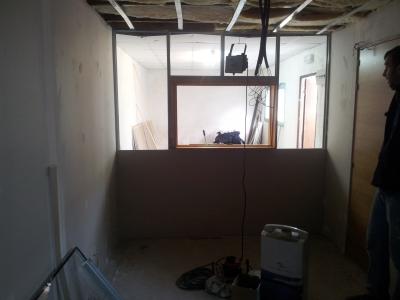

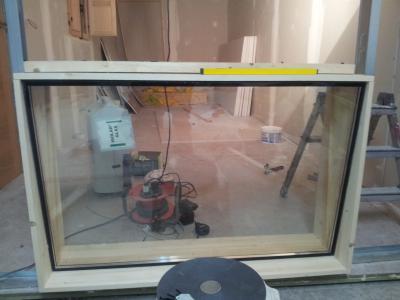

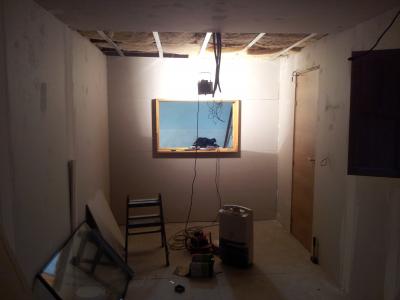

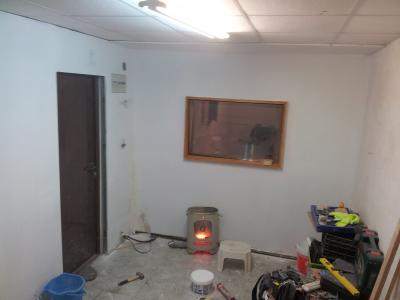

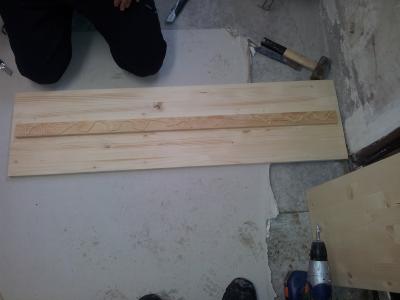

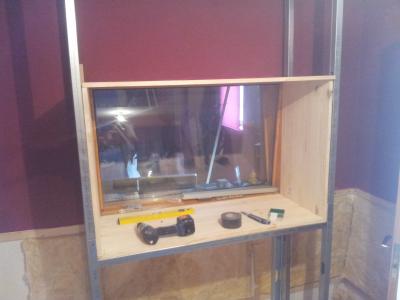

La ventana fue con tablones de abeto cortar, montar y los colocar tres cristales.

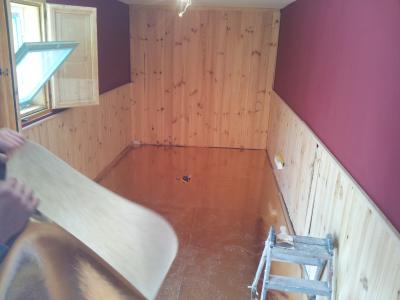

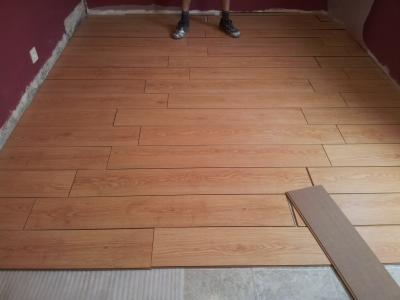

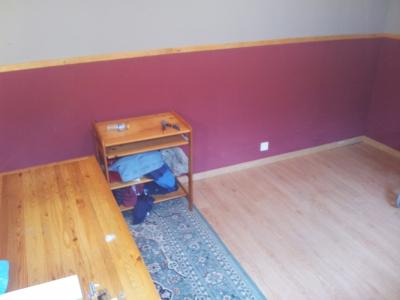

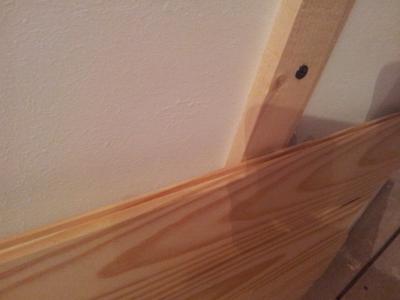

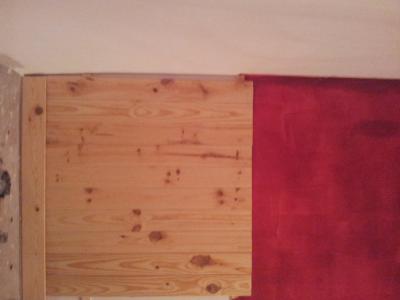

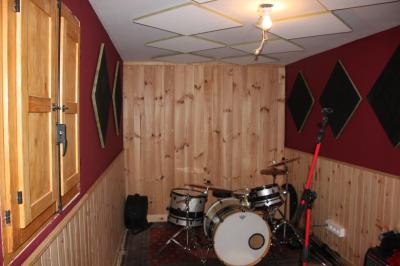

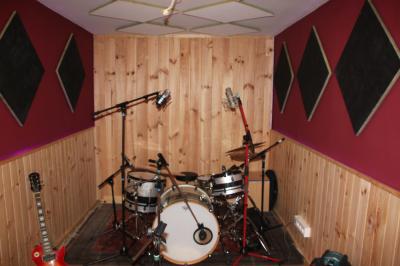

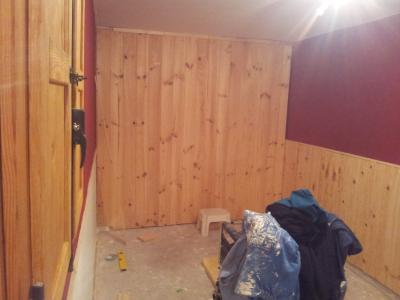

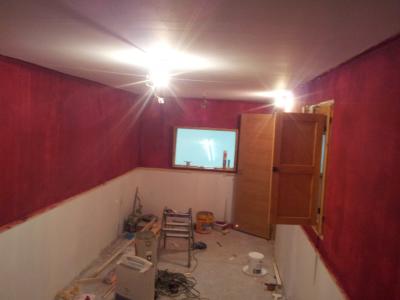

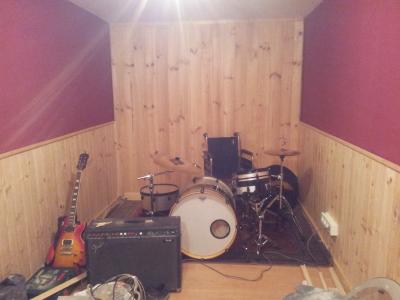

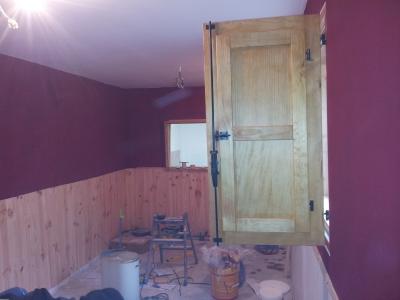

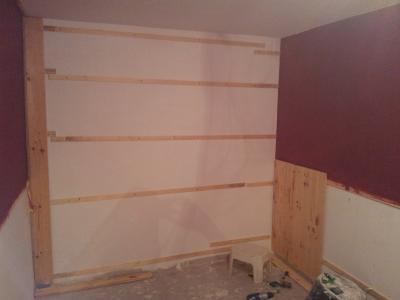

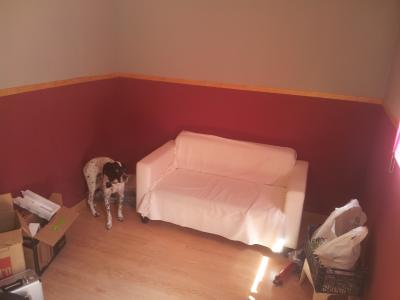

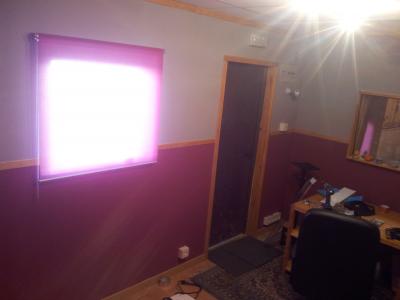

Suelo de tarima flotante, friso en las paredes, pintar y listo!

Muchas ideas las he cogido de este foro por eso creo que esta guapo que se vea todo el curro y devolver ese favor, y si alguien necesita ayuda o consejo estaré encantado de ayudarle en lo que medianamente pueda. Y se aceptan criticas y sugerencias.
El estudio ha estado asesorado y diseñado por Garikoitz Aldekoa.

Zarata estudio. Berango Bizkaia
Archivos adjuntos:

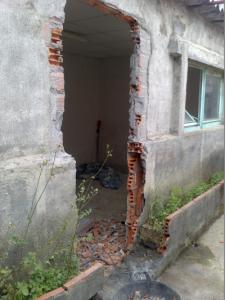

072015 (1).jpg
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2
#2 por El bebedor de cervezas el 15/06/2016
Ha quedado increíble.


¿No hiciste suelo flotante?

Tampoco veo la utilización de elementos elásticos.
Subir
#3 por Jp el 04/07/2016
Aupa!
Pues el suelo si es flotante, son dos tablas de dm hidrofugo apoyadas sobre trozos de copopren separados entre si. En la cuarta foto se ve como esta hecho.
Y en cuanto a elementos elasticos no se muy bien a ke te refieres....
Subir
#4 por TheTaller el 06/07/2016
Se puede preguntar por el presupuesto que te has gastado más o menos con la compra de los materiales etc? cuantos m2 tiene el lugar?

Enhorabuena y gracias por el aporte. Ahora a disfrutar ;)

https://twitter.com/thetallersound

Subir
#5 por Jp el 06/07/2016
Aupa Thetaller, pues en total en materiales me salio unos 3000 euros. Esto en materiales porque la mano de obra fueron horas y muchas pero
es todo do it yoursef.
Me ahorré la pasta de los cristales de las ventanas del control que tenia gratis, eso habria que sumarselo.
Subir
#6 por TheTaller el 06/07/2016
#5 gracias tío. Pues relativamente barato la verdad. Eso sí, mucho mucho curro hay detrás.

Lo dicho, gracias y a disfrutar :):)

https://twitter.com/thetallersound

Subir
#7 por Carvachorum el 04/09/2016
Te quedó hermoso, felicitaciones!. Que ganas de armar algo similar
Subir
#8 por litronita el 05/09/2016
muy guapo te ha quedado,que tal lo notas en cuanto a acustica e insonorizacion,y tenias algun estudio sobre como hacerlo o solo intuicion......SUERTE
Subir
#9 por litronita el 05/09/2016
nos podrias decir el tamaño para hacernos una idea respecto al precio?suerte otra vez
Subir
--630675--
#10 por --630675-- el 07/09/2016
=D> =D> =D> =D>
Subir
#11 por Jp hace 3 semanas
Aupa!!perdon por el retraso ke no habia leido los post.
Pues en la insonorizacion y acustica he tenido la suerte de tener un coleguilla ingeniero de sonido que trabaja con Philip Newell y el me ayudo con la insonorizacion y la acustica. La sala de los musicos tiene unos 20m2 y la del control 18m2.
Tambien he tenido suerte al no compartir paredes con vecinos, ke hay te kitas de kebradetos de cabeza...
Subir
#12 por RaulMX hace 3 semanas
Muy bonito quedo y si, el no tener paredes con vecinos te quita el problema de una insonorización mayor para poner mas atención al diseño de la acústica interior.
