Construccion de Estudio-Local de ensayo

#1 por ramon el 30/12/2013
Saludos a todos. Me he recien incorporado a Hispasonic pero sigo los foros desde hace tiempo.
Gracias a la mucha información que existe en el foro, junto con mi cuñado decidimos ponernos manos a la obra en la construcción de nuestro estudio-local de ensayo.

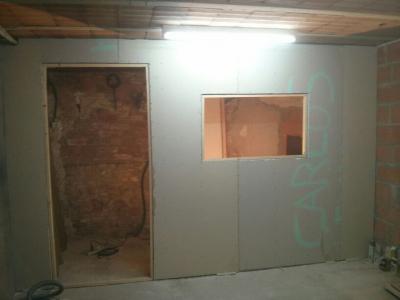

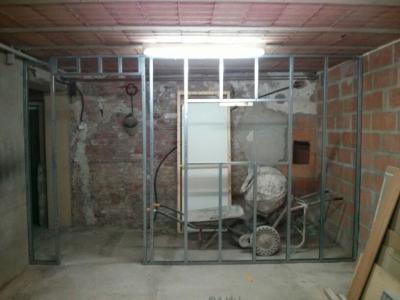

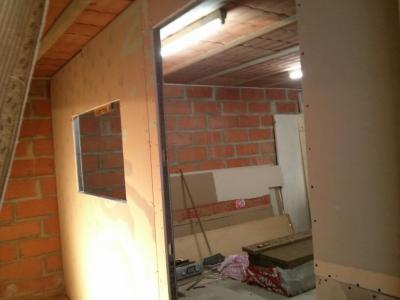

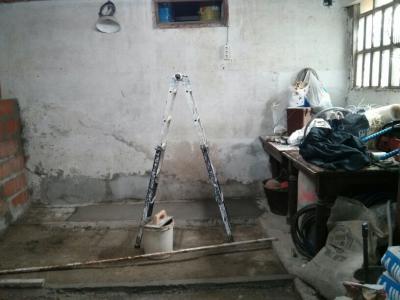

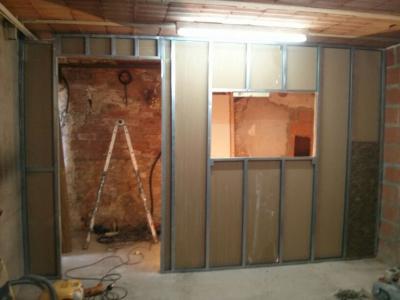

Primero la parte "guarra" de adecentar mínimamente el local en cuestión. Seguidamente, construímos un tabique de pladur con la correspondiente preparación para la ventana y la puerta de acceso desde la zona de control del estudio a la zona "instrumental". (Todo el tabique está aislado tanto por el suelo, techo y paredes para evitar puentes acústicos.)

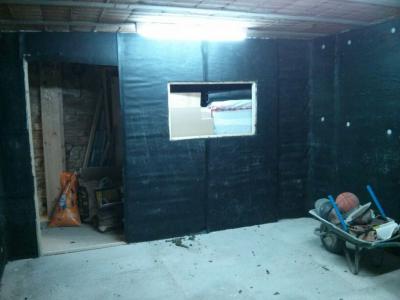

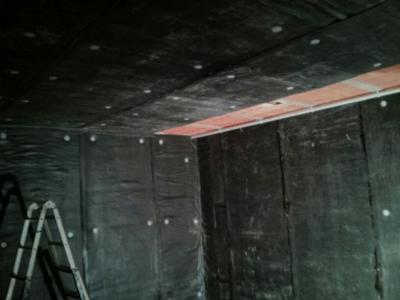

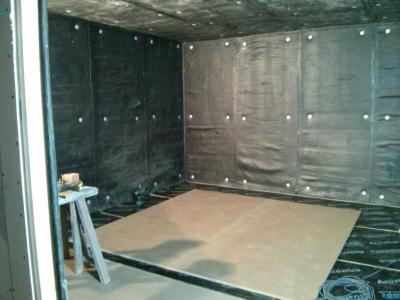

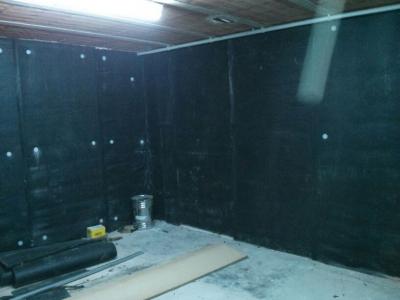

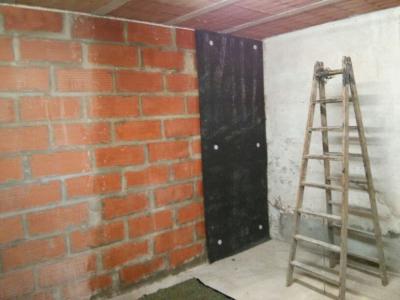

Tras ello, y adecentar alguna que otra pared y tapiar una antigua ventana, instalamos en paredes y techo pkb2. (el techo costó lo suyo).

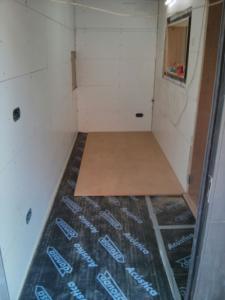

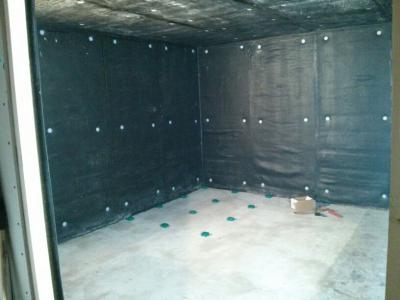

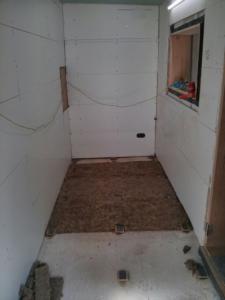

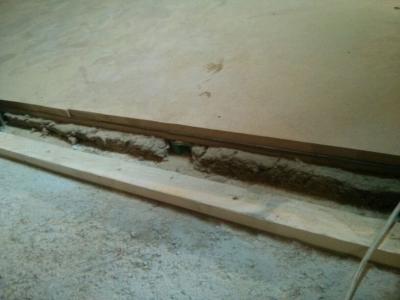

Y actualmente hemos finalizado el suelo. Para ello, tacos de goma, lana de roca, tablero dm sin tocar a las paredes, mad2, y nuevo talbero dm.
Adjunto fotos de la evolución.
El paso siguiente la construcción de la estructura de los tabiques de pladur (en realidad aprovecharemos tablero que tenemos) correspondientemente aislados mediante silentblocks, en la pared de la ventana y puerta pondremos mad2 y nueva capa de pladur, pero en el resto estamos estudiando no poner mad2, ya que no hay tanta exigencia de aislamiento acustico. Haremos la prueba y si es necesario también pondremos mad2 en el resto de tabiques. (el peso del conjunto nos asusta un poco). Posteriormente, techo con silentblocks, lana de roca y pladur, construcción de la ventana (con doble cristal de 4mm) y construcción de la puerta.
A ver que os parece, y si cometemos algún error agradezco vuestras opiniones y correcciones.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
3
#2 por ramon el 17/01/2014
Saludos de nuevo.

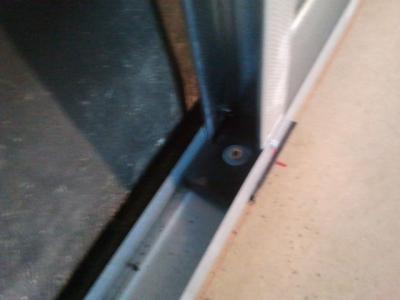

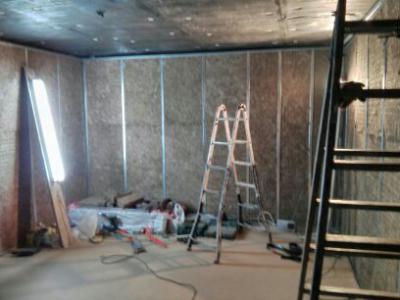

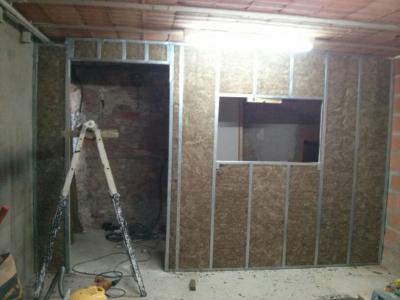

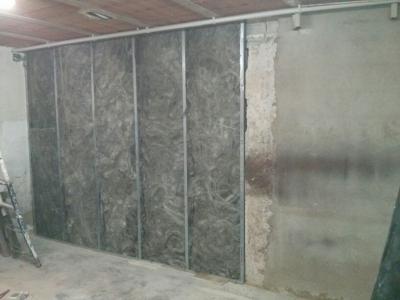

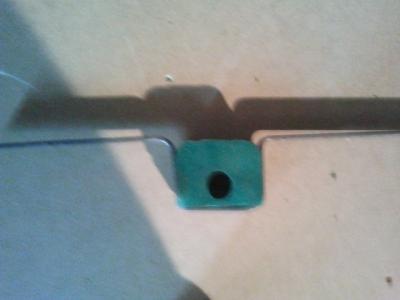

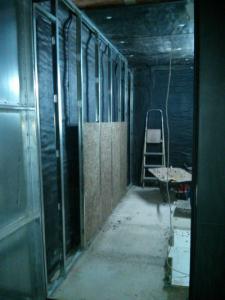

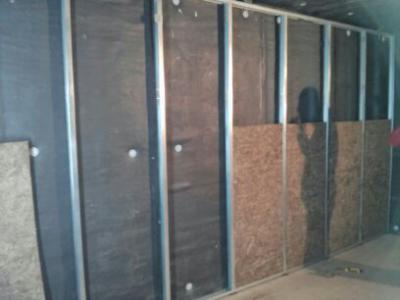

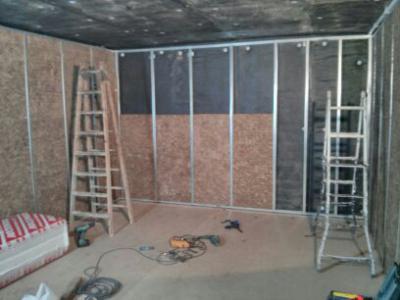

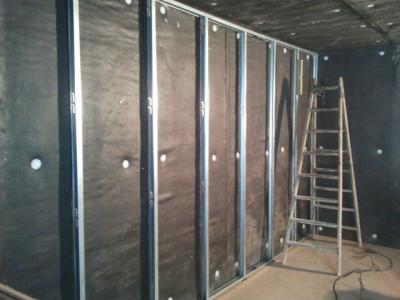

Continuamos con la evolución del local-estudio. Construcción de los montantes de pladur, silentblocks y lana de roca en paredes. Los silentblocks para aguantar las guias y montantes de pladur son en parte invento (aprovechando los tacos del suelo) para sujetar las guias superiores, y otros (los de los montantes) de tipo estandar de pared. La lana de roca es Alpharock. En la guia del suelo que soportar los montantes hemos colocado doble sistema de goma de neopreno para evitar transmisiones y puentes acústicos.
Archivos adjuntos:
2014-01-04 12.12.35.jpg
BBCode:
2014-01-04 12.13.00.jpg
BBCode:
2014-01-04 12.13.45.jpg
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#3 por ramon el 26/01/2014

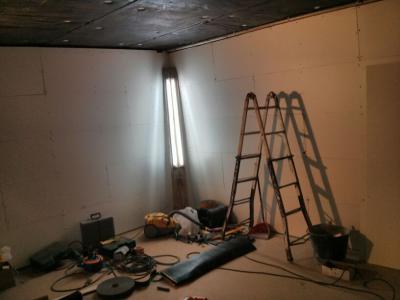

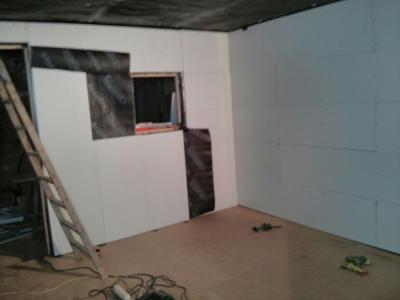

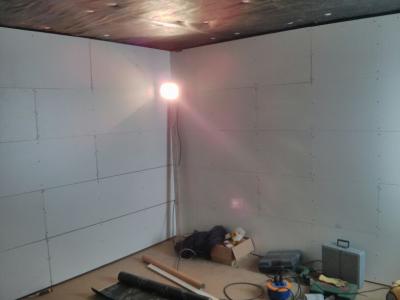

Seguimos con la evolución. Espero que no estemos cometiendo errores en la construccion, por que es una paliza y acabamos cada sabado echos polvo. Espero que por los conductos del aire acondicionado no tengamos fuga de sonido.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#4 por ramon el 03/02/2014

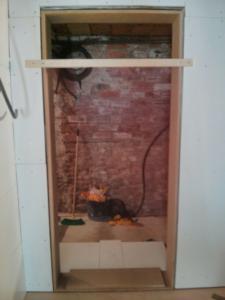

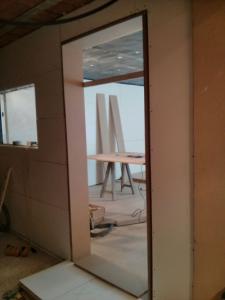

Continuamos con la construcción..... Ahora viene la fase más complicada y que más dudas nos genera. Tanto la construcción de la puerta como de la ventana van a resultar complicadas. De momento, este sábado hemos casi acabado el marco de la puerta.
En la primera foto se pueden ver los dos tabiques que habíamos creado para separar las dos zonas.
En la segunda foto, el marco que hemos construido.
En la tercera y cuarta foto el marco colocado.
Por el interior le colocaremos otra capa de DM para que gane un poco de resistencia y lo fijaremos a los montantes de pladur.
En todo el marco, montantes y suelo hemos colocado aislante (neopreno y banda).
El sábado que viene........ MÁS.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#5 por ramon el 09/02/2014
Bueno, más fotos:

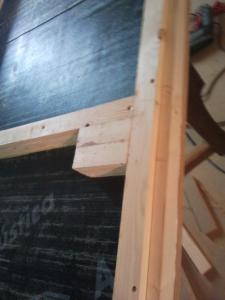

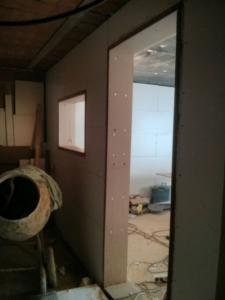

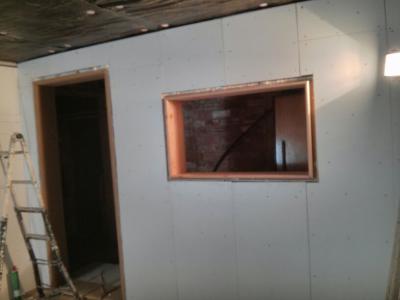

Por un lado continuamos con la construcción de los marcos de puerta y ventana. Creo que ha ido mejor de lo que creíamos.

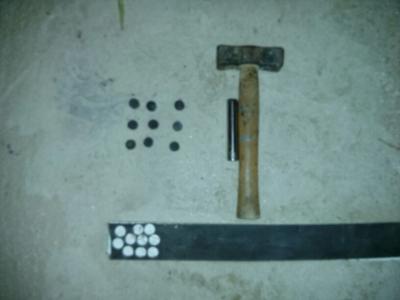

En los tornillos que sujetan el primer marco hemos colocado arandelas de goma de fabricación propia, mi cuñao es muy apañao y la idea tendría que patentarla.

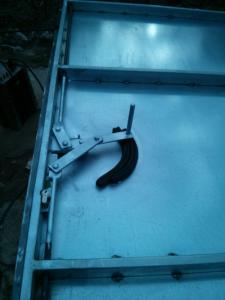

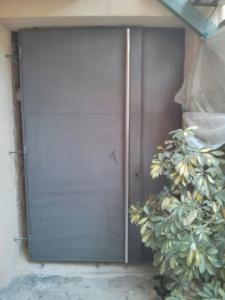

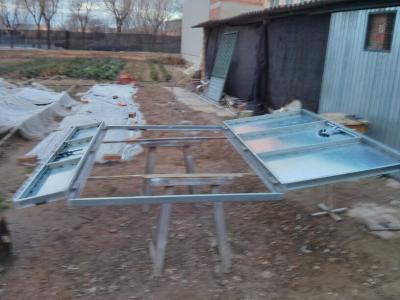

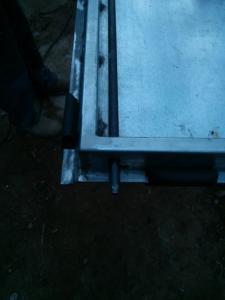

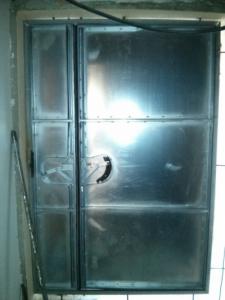

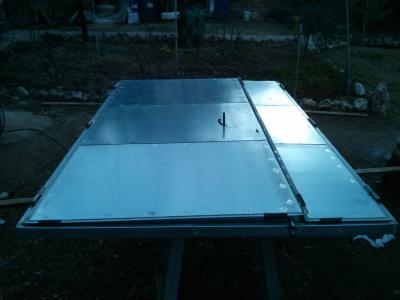

Y por otra parte mi hermano, que es un crack que la cerrajería, nos ha construido la puerta exterior de acceso al local, con un curioso sistema de cierre de presión sobre las gomas o burletes de compré en una tienda de accesorios de automóviles, que van perfectas para este uso.
Como digo el sistema de cierre y presión de la puerta va genial y también lo vamos a aplicar a la puerta que separa la sala de control de la sala de grabación/ensayo. Al presionar por dos puntos, hace más presión sobre los burletes de la puerta, en lugar de un sólo punto como el sistema de presión de las puertas acusticas que se venden.

Bueno dejo las fotos, primero de los marcos y después de la puerta exterior del local.

Saludos.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
#6 por ramon el 17/02/2014
Buenos días y un saludo a todos.
Otro sábado de trabajo con resultados mejores de lo esperado.

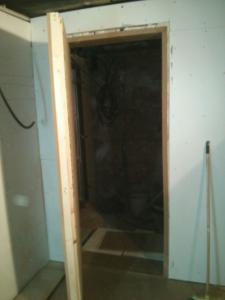

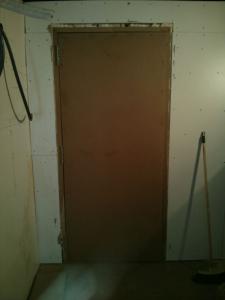

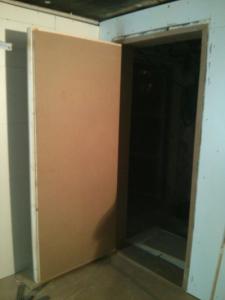

Hemos construido las dos puertas.

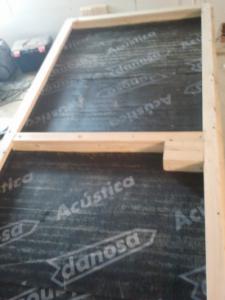

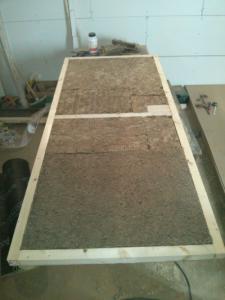

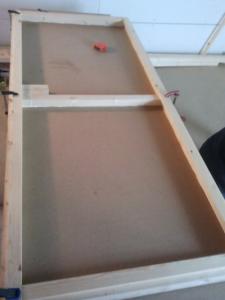

La primera con la siguiente configuración: tapa DM de 20mm, listón de 45mm, listón de 25mm más pequeño para dejar la junta donde irán los burletes de goma y tapa de DM de 4mm. En su interior, membrana Mad2, lana de roca Alpharock de 70kg/m3 y pkb2.
Esta primera puerta ya está colocada, (ha costado lo suyo) y esperamos que las bisagras aguanten el peso.
La segunda puerta, más estrecha, con la siguiente configuración: tapa DM de 4mm, listón de 25 mm y tapa de DM de 4 mm. En su interior, membrana Mad2 y lana de roca ALPHAROCK de 70 kg/m3.

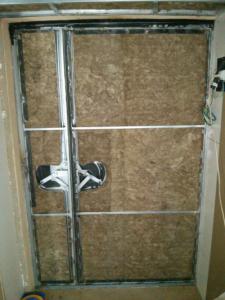

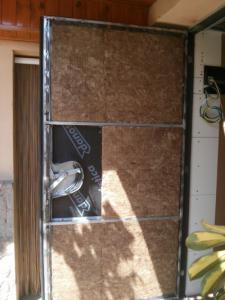

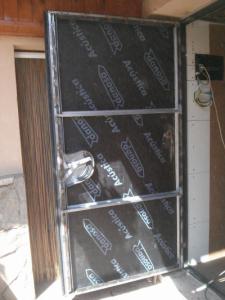

En cuanto a la puerta exterior, ya está colocada y faltará rematarla y cubrir el interior con lana de roca, pkb2 y DM de 4mm.

Buenos, la semana que viene más.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#7 por ramon el 03/03/2014

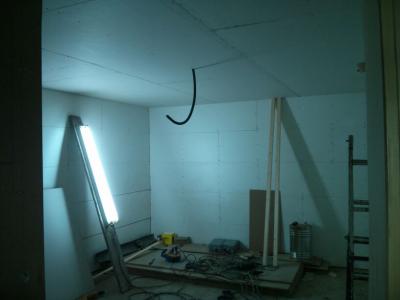

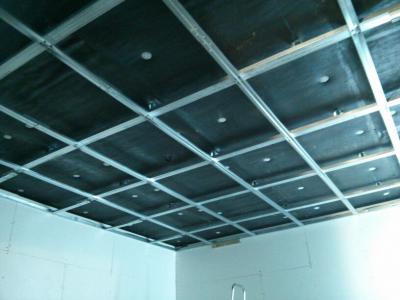

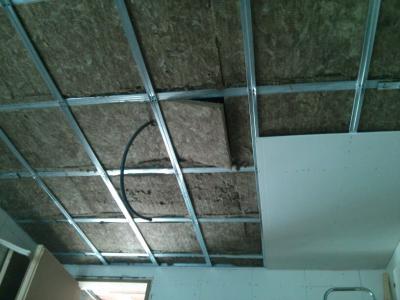

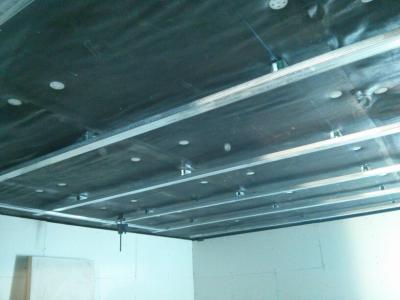

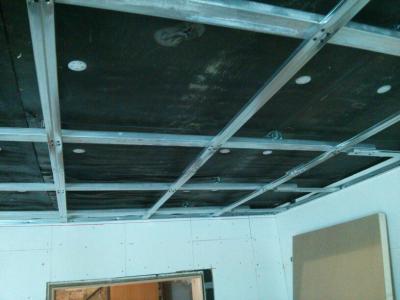

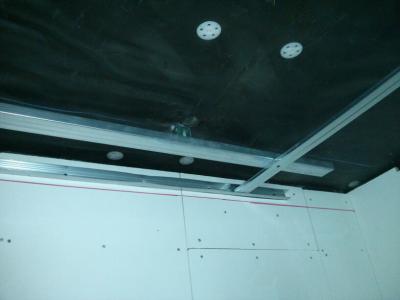

Bueno, continuamos la construcción por el techo....Silentblocks, estructura, lana de roca y pladur.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#8 por ivan_aliaga el 04/03/2014
Enhorabuena por tu excelente trabajo. Un saludo y ánimo!
Subir
#9 por ramon el 04/03/2014
Muchas gracias Iván.
Bien el trabajo no es solo mío. Tengo que agradecer que lo llevemos a cabo junto a mi cuñado Iván, así como mi hermano Jordi que ha construido la puerta exterior.
Como digo, muchas gracias por darme la enhorabuena por el trabajo, y me gustaría recibir críticas (si cometemos algún error) para mejorar.
Saludos
Subir
#10 por ramon el 18/05/2014

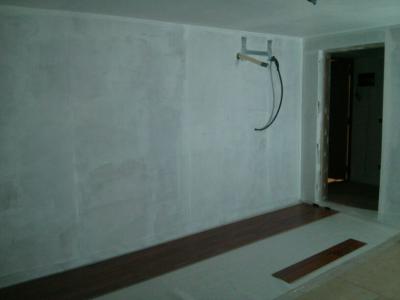

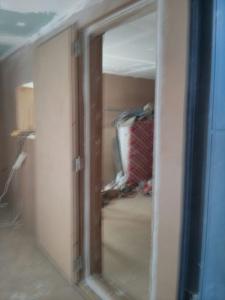

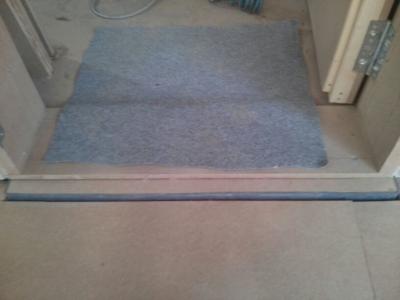

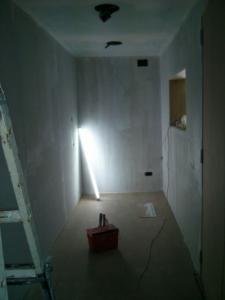

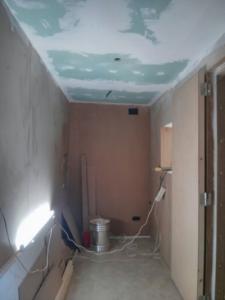

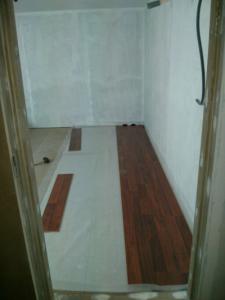

Bien. Después de un tiempo vuelvo a colgar más fotos del avance del estudio.
Es un proceso lento, porque sólo le podemos dedicar los sábados, pero avanza......
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#11 por danceplanet el 18/05/2014
Felicidades, Gran trabajo.
Subir
--107581--
#12 por --107581-- el 18/05/2014
Como dices que aceptas criticas o sugerencias, puedo hacerte las preguntas para ganar o perder "un millon"...1º-¿ a quien tienes de vecinos en las paredes colindantes...? 2º-¿ has medido inicialmente el aislamiento, con sonometro frecuencial, antes de hacer nada...? Lo siento chico, los "yayos" somos así...ok?
Subir
#13 por ramon el 18/05/2014
Gracias danceplanet!!!
Subir
--470656--
#14 por --470656-- el 18/05/2014
Felicitaciones che, esperamos verlo pronto terminado, a seguir adelante.
Subir
#15 por ramon el 18/05/2014
Malonman: Claro que acepto criticas y sugerencias, cuanto más mejor. Quiero aprender lo máximo posible.
1º) No tengo vecinos en las paredes colindantes. Es una vivienda unifamiliar sin vecinos.
2º) ¿Me puedes explicar lo del aislamiento con sonometro frecuencial?
Gracias
