Construcción Subwoofer (Scoop...)

#1 por in-shift el 19/11/2012
Muy buenas, tengo pensado construirme una serie de altavoces por mi mismo, en un principio he pensado en construirme un subwoofer tipo scoop, y otro de medios y altos. He penado empezar con el subwoofer primero.
Pero tengo una duda bueno en realidad tengo muchas mas que una..., pero para comenzar primero necesito saber que cono voy a utilizar, había pensado en alguno de unas 15 a 18 pulgadas... Pero no se muy bien que marcas son buenas regulares y malas.... también me gustaría saber como de fiable puede ser comprar unos de estos conos de segunda mano.
Si alguien por aquí que me pueda hechar una mano con todas estas cosas y alguna mas se lo agradecería mucho!!
Un saludo.
Subir
#2 por Joke - Toxic Circle el 23/11/2012
Pues te comento,un poco por encima, yo empece hace cosa así de 8/10 meses con mi equipo artesanal y continuo en ello.
Lo primero que hay que tener en cuenta para que quieres el equipo/altavoces, el presupuesto que tengas y el espacio físico del que dispongas.

Yo comencé con una pareja de G-Sub dobles de 18" (1000 watts RMS a 4Ohm), luego (los acabo de terminar) una pareja de medios Bass reflex de 12" (1000 watts RMS a 4Ohm),
ahora me dispongo a acabar las cajas de twitter y cuando ahorre un poco mas me meto con los scoop.

Mi equipo (cuando este finalizada) va a tener la principal tarea de refuerzo de salas y de sonorizar fiestas de electrónica (electrónica muy muy BASS ) con 6000 de scoop, 2000 de graves, 2000 de medios y el equipo de twitter, lo que llevo de equipo he trabajado con la marca FANE, que calidad precio es lo máximo que puedo permitir ahora mismo, no he tenido nunca ningún problema con ellos y se les ha dado mucha caña.

Un saludo y espero haber solucionado alguna duda.
Subir
#3 por Superspunk el 27/11/2012
Para subs dicen q los mejores son lo PD (Precision devices) y RCF. Y de 18". Hablan bastante bien del PD186, pero claro, todo depende de la caja. Los diseños de las cajas se hacen en relacion al componente elegido, es decir para un altavoz en concreto con unas caracteristicas determinadas. Por eso, en los diseños q encuentres en internet, veras siempre la marca y modelo del altavoz recomendado
Subir
#4 por Superspunk el 27/11/2012
Aki tienes un diseño de un scoop de 18" para un PD1850
http://www.speakerplans.com/index.php?id=18superscooper

Eso si, el altavoz te cuesta 400 pavazos en thomann
http://www.thomann.de/es/precision_devices_pd1850.htm
Subir
#5 por Irwin J. Cespedes el 27/11/2012
Hola! Hace poco mi papá y yo construimos 4 miniscoops con bafles 12', dos Electro-Voice EVM2L y dos con Altec Lansing ER12 de 200 watts todos.

El asunto con los scoops, es que, no importa que parlante le metas, siempre va a dar un bajo muy profundo... Esta muy bien diseñado.

De marcas te puedo recomendar varias: Mi papá anteriormente tenía 6 scoops con bocinas de 18'' y de 15''. Las de 18'' eran Fane Colossus de 1000w. Los de 15'' era Electro Voice de 800w. Sonaban muy bien. Por razones de cambio de trabajo, nos dehicimos de los cabinetes, pero actualmente estamos buscando unos cuatro bocinas de 18'' y tenemos en cosideracion estas tres:

Fane Colossus 18XB

Celestion FTR18

Selenium 18WS

Pero, el que mi padre quiere, aunque ya no exista, es el Gauss 4882. Tremendo sueño de Opio, considerando que estan descontinuados :lol:

Otro sueño de opio, mio en este caso, es hacer Scoops con bafles 21''


Es interesante que un diseño tan efectivo no sea tan amplimente vendido como otros tipos de caja... C'est la vie, mon ami

Ruta 27, Mi nuevo tema hecho en GNU/Linux: https://soundcloud.com/altiplane/ruta-27

También soy Altiplane, esta es mi música.

Subir
#6 por seorodriguez el 07/12/2012
Para el diseño de la caja lo que vas a tener que valorar es el medio en el que se va a usar no es lo mismo un sub para un coche que algo para PA. Yo ahora mismo estoy estudiando teleco (imagen y sonido) y tengo una asinatura de diseño de cajas. Usamos un programa de libre distribucion que se llama winISD pro que sirve para eso y te va dando las respuestas segun el volumen de la caja te dice segun el tipo de altavoz si debe ser abierta o cerrada (epb) etc asique lo recomiendo para estas cosas

2x Pioneer cdj 350
Behringer DDM400
Sennheiser Hd 25

Subir
#7 por in-shift el 12/02/2013
Ostia puse este post hace tiempo y pensé que nadie había contestado, ahora que he vuelto a poner otro sobre otros conos de 18 lo acabo de ver...
Gracias a todos los que contestasteis, la verdad es que he dejado un poco de lado el tema unos meses y ahora que tengo mas tiempo voy a volver en serio sobre el...

Mi duda es que por ejemplo uilzando cualquier programa de cálculo de cajas solo te calcula el volumen y el bass reflex, pero como puedo a partir del cono diseñar una caja scoop? Segun tengo entendido un scoop es un bassreflex abocinado, y ya he visto en internet bastantes diseños pero estoy perdido a la hora de el diseño de uan caja scoop en función del cono...

Irwin J. Cespedes escribió:
Hace poco mi papá y yo construimos 4 miniscoops con bafles 12', dos Electro-Voice EVM2L y dos con Altec Lansing ER12 de 200 watts todos.


Irwin podrías decirme como hiciste un scoop para uno de 12'' quizas empiezo primero con un scoop de 12 y luego me meto con el de 18'' aunque debería tener terminado el de 18'' para verano...

Gracias a todos por contestar!
Subir
#8 por Irwin J. Cespedes el 12/02/2013
Jajaja, mira que se me había olvidado este tema también. en fin... Tengo un par de fotos del proceso de construcción, sin embargo te cuento que para armarlo no usamos absolutamente nada de software para dimensiones de cajas. Nos fuimos a pura mano y precisión de mi papá el cual ,como ya había dicho anteriormente, había construido cajas de mayor envergadura.

En la noche te subo las imágenes y te explico el proceso que seguimos...

¡Saludos!

Ruta 27, Mi nuevo tema hecho en GNU/Linux: https://soundcloud.com/altiplane/ruta-27

También soy Altiplane, esta es mi música.

Subir
#9 por in-shift el 12/02/2013
#8

Muchas gracias!!
Subir
#10 por Irwin J. Cespedes el 13/02/2013

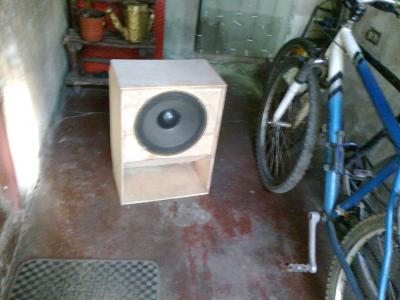

Aqui esta el cabinete a medio terminar. Te comento que es de lo más sencillo. Basate en los planos de Speakerplans.com. En este diseño en especial, dentro del cajon no hay ninguna trampa de compresión. Por ejemplo, la caja tiene 60 cm de alto, el parlante es de 12 pugadas y de fondo tiene 28 cm. La abertura de la caja es de 24cm y la tramapa de compresión (O sea el espacio que hay entre la caja donde esta contenido el parlante y la corneta que es la parte baja del parlante) es de 2 pulgadas. Importante, más de 2 plg para un 12'' es contraproducente, como menos de 2'' es contraproducente. Esto es un margen cerrado, que se necesita para que comprima correctamente y no pierda energía en el golpe del bajo.

Las medidas estan seteadas por cubicaje, usando una formula supercomplicada, pero por los años de mi papá de haber estado haciendo estos cabinetes, ya se las sabe de memoria, se leen como "Pulgadas de abertura:Pulgada de Parlante". Seria algo como:

2'':12''
3'' a 3.5'':15''
4'' a 4.5'':18''
5'' a 6'':21''

Aunque tambien hay que toma en cuenta la profundidad del cabinete, el poder del parlante, y otras cosas más. Nosotros tenemos 4 cajas y usamos la medidas antes citada, y estamos muy contentos. Usamos 2 laminas de Plywood (Madera contrachapada) de 3/4 de pulgada, un bote de goma blanca para carpinteria, clavos de alfiler de 1.5''. Esto para hacer dos cajitas. La misma receta para hacer dos más.

Te recomiendo eches un vistazo al foro de Speakerplans donde hablan a grandes rasgos de métodos para hacer estos cabinetes y algunas cosas que tienen que ver con la física de los mismos.

Ojalá te sirva. ¡Saludos!
Archivos adjuntos:
BBCode:

Ruta 27, Mi nuevo tema hecho en GNU/Linux: https://soundcloud.com/altiplane/ruta-27

También soy Altiplane, esta es mi música.

Subir
#11 por in-shift el 19/02/2013
Gracias Irwin! ya te iré contando mas cositas, según vaya teniendo dudas...

Por cierto, me acaban de regalar dos conos de 6.5'' de 80W cada uno, quiero hacerme una sound portátil que no tenga muchos watts para poder alimentarla durante algun tiempo con baterías de camión que ya he conseguido. La duda que tengo ahora es como hacer el diseño para estos dos drivers, se me había ocurrido meter los dos drivers en una misma caja para conseguir de alguna forma algún tipo de refuerzo pero no encuentro planos...

Estoy pensando en intentar hacer un mT122 en vez de con 12'' con 6.5'' es buena idea? o quizás es mejor hacerles una caja a cada uno por separado?

y Otra cosa! no tengo todas las especificaciones de los drivers de 6.5''que me pide el software WinISB ¿alguien sabe donde conseguirlas o si puedo basarme en otro modelo parecido de 6.5''?
Subir
