Consulta configuración patch con insertos.

#1 por Entelekiah el 23/04/2015
Buenas a todos!

Mi consulta es la siguiente:
Estamos montando un estudio con una mesa analógica IN LINE con 24 entradas y salidas directas (TAPE IN/OUT). Tenemos una serie de procesadores externos; compresores (unos 12 canales en total) y una EQ estéreo. Todo esto lo que queremos dejar configurado en un PATCH.

La cuestión es ¿cómo podríamos hacer para rutear los procesadores a los canales según convenga de la manera que más eficiente??
Quiero decir, ¿la idea sería no mover el cable de inserto del canal y rutear los procesadores?
¿En qué modo tendría que estar el patch?
No me aclaro con la ruta entra la MESA , PATCH y el CONVERSOR.

Algunos datos:
La MESA tiene por canal: DIRECT IN, DIRECT OUT e INSERTO (lo normal vamos, pero es por aclarar).

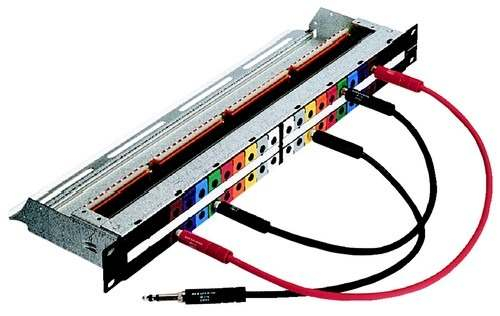

PATCH Neutrik NYS-SPP-L1
CONVERSOR de 24 IN/OUT.
Se me plantean muchas opciones y dudas, pero según me comentéis se me aclararán cosas.
Muchas gracias a todos.
Subir
#2 por kamikase ♕ ♫ el 23/04/2015

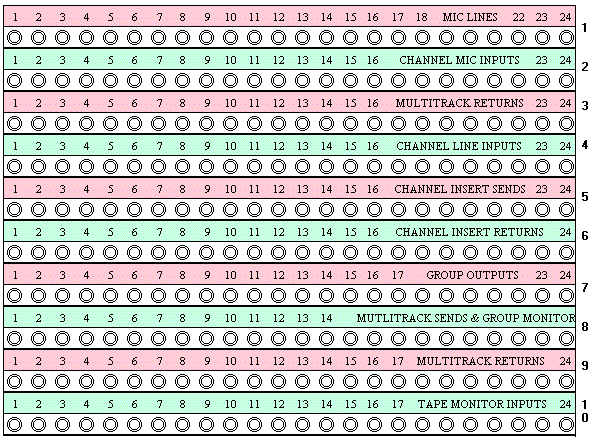

La patchera la debes configurar mas o menos así (conectando desde y hacia el patch panel con la mesa):


Otro ejemplo con 8 vueltas.


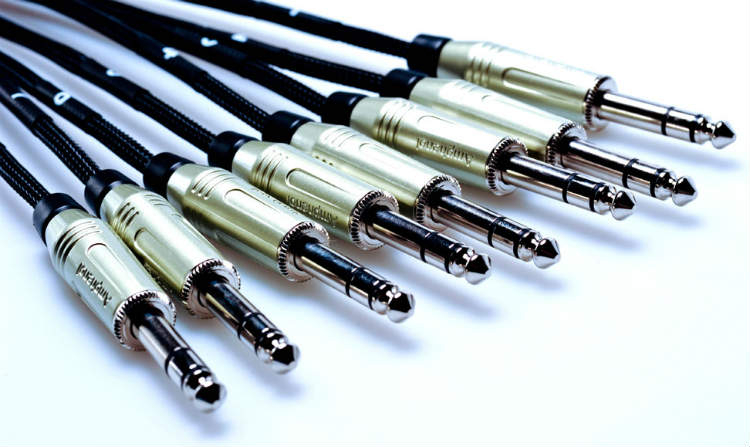

Utilizar obviamente conectores balanceados.

Así sera mas fácil conectar y rutear todo.

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#3 por Entelekiah el 23/04/2015
Gracias por responder.
Esa configuración de patch sería en paralelo no? No encuentro relación entre entradas y salidas?

En nuestro caso me gustaría dejar normalizadas los IN/OUT del 1 al 16 al menos, que es donde tenemos conectada una manguera para los micros. ¿Debería aprovechar el resto de canales del patch para los insertos? Y es que, aún así me faltarían canales.

La cuestión es que no podemos rutear todos los TAPE IN/OUT de la mesa y los IN/OUT del convertidor -que es donde tendríamos un ruteo total- porque eso nos supondría 96 cables mas los de los procesadores....
Subir
#4 por kamikase ♕ ♫ el 23/04/2015
La verdad es que no entiendo tu complicación.

Una pachera se conecta y se arma como siempre se ha armado.
Dejas todas las conexiones a la vista de forma práctica y sencilla, así configuras de acuerdo al proceso que necesites en ese momento.

Tienes solo cuatro micrófonos?
Ocupas (Y fabricas) solo cuatro puntos para micro y dejas un par mas por si acaso compras mas, asi esos cuatro puntos los diriges a un compresor, a un previo, o directamente a la mesa.
Necesitas un compresor en una pista?
Pues desde el punto insert out de la pista conectas al in del compresor, y del out del compresor al insert in.
Necesitas efectos?
Punto effect out al efecto y desde efecto a return effect a la mezcla (desde puntos de buses para efectos).
De esta manera no estaras conectando mas que unos siete u ocho puntos por grabación y mezcla.

"Yo no sé por qué mi Dios le regala con largueza sombrero con tanta cinta a quien no tiene cabeza." Violeta Parra.
http://www.reverbnation.com/marcoantoniocontreras
Grabo aquí: http://hermanoszabaleta.cl/intro.html

Subir
#5 por kamikase ♕ ♫ el 23/04/2015

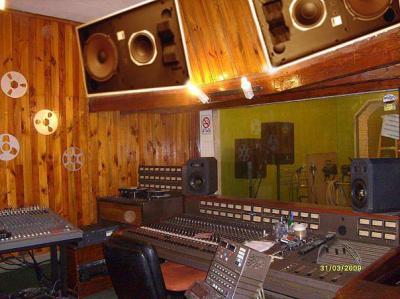

En la foto de este estudio (en el que trabaje por mas de 15 años) se puede ver la pachera.
