Dos pedales para dos midis

#1 por SG-Bass el 01/05/2013
Hola a todos.

Antes de nada, haceros saber que aún me tortura el dilema de si deberia haber abierto este hilo en "Windows" o "házlo tu mismo". Finalmente me he decantado por postear aquí, en Pianos y órganos, ya que creo que el problema puede venir por aquí. Si el moderador cree más adecuado otro foro, porfavor lo cambien. Gracias.
Bueno, he querido darle un nuevo uso a un par de pedales de un juego de coches, y les he puesto un conector jack a cada uno para que actuen como pedal de sustain para mis dos teclados controladores midi 1 y 2. Los teclados son el E-MU XBoard25 y el BCT Midiplus Origin61 Respectivamente. Uso windows y produzco en FL Studio.

El esquema es el siguiente:

Y el problema es que en el Origin61 funciona bien (probado con los 2 pedales), pero en el XBoard25 no. Al conectar uno de los dos pedales al E-MU Xboard25, es como si ya estubiese pulsado de por si, es decir, si se presiona una tecla se hace sustain de aquella nota. Solamente para cuando desenchufo el jack del pedal.

Por otra parte, si tengo el XBoard sin pedal y solamente uno de los dos pedales enchufado al Origin61, y lo presiono, me hace el sustain a las notas que se efectuan en ambos teclados.

Ya avanzo que no es problema de conexionado. He hecho las debidas pruebas con un tester, y no hay ningún tipo de acoplo físico entre pedales.

Gracias por la ayuda que me puedan dar.

No te fíes de las cosas correctas que se hacen por la razón equivocada. El porqué es la base.

Subir
#2 por zalovitch el 02/05/2013
Hola buenas.

Respecto a tu problema se me ocurren un par de cosas. La primera es la más evidente: que estás usando pedales del tipo potenciómetro en lugar de pedales de tipo switch, que son los que deberías usar para sustain.

Del teclado BCT no he encontrado ningún manual en internet, ni tan siquiera parece que la casa disponga de página web (mala cosa...) pero, por lo que he visto respecto al XBoard, en la clavija de pedal admite tanto un pedal tipo switch para sustain como uno de tipo potenciómetro para expresión. Por defecto, espera que sea de tipo switch (sustain) y, en caso de que quieras conectarle uno de otro tipo, debes cambiar la configuración usando el menú correspondiente, pero entonces ya no afectará al sustain sino que se comportará como un control de expresión.

Por otra parte, el teclado (como muchos otros) detecta en el momento del encendido la polaridad del pedal e invierte su funcionamiento si es necesario, de tal forma que, si estamos pisando el pedal sin darnos cuenta durante el encendido, hacemos que funcione al revés. Por tanto, al conectar un potenciómetro donde el sistema está esperando un interruptor abierto, estás dando lugar a que suceda lo que cuentas.

En otro orden de cosas, si cambias de idea y decides usar el pedal como control de expresión, por lo que veo en el manual del XBoard, el rango de resistencia correcto tampoco coincide con el que has medido en tus pedales, así que no se si servirá.

Un saludo.

“As I walk through the Valley shadow of death I shall fear no evil for I'm the evilest son of a bitch in the valley”

Subir
1
#3 por SG-Bass el 02/05/2013
Vaya por dios, yo que queria hacer inventos y me va a salir el tiro por la culata.

Sí, son tipo potenciomentro. Lo curioso es que funcionen en el BCT y no funcionen en el Xboard... así que bueno, no me descontenta del todo, sabiendo que podré usarlo en el BCT.

He cambiado las configuraciones, tal como indica el manual, prové ambas, la de switch y la de expresión. Ninguna me dió un buen resultado.

Y por último, lo de el valor de resistencia correcto no he sabido encontrarlo. Si puedes recordar el valor te lo agradeciria mucho. Yo por mi parte volveré a leer el manual, no fuere que se me haya pasado por alto.

Muchisimas gracias zalovitch. Un saludo :-)

No te fíes de las cosas correctas que se hacen por la razón equivocada. El porqué es la base.

Subir
1
#4 por zalovitch el 02/05/2013

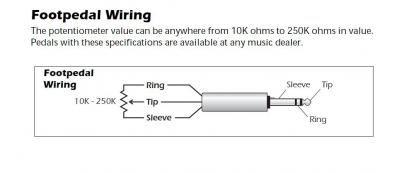

En la página 65 del manual tienes un diagrama que te explica las características que debe tener el pedal. Te lo adjunto aquí, de todas formas. El valor del potenciómetro debe estar entre 10k y 250k, pensandolo bien, creo que se refiere al valor máximo, en cuyo caso si que te serviría como pedal de expresión,
