esquema filtro

#1 por danion el 03/11/2013
hola

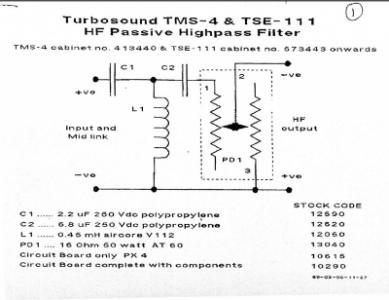

alguien sabria decirme que corte hace este filtro? es de segundo orden no?


gracias
un saludo!
Archivos adjuntos:
BBCode:

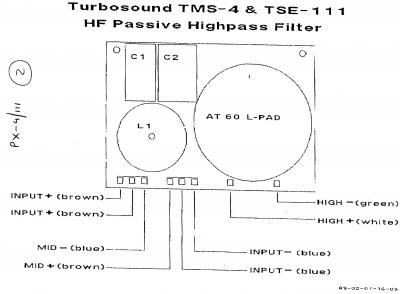

PX4 111 wiring.jpg
BBCode:
Subir
#2 por papacharly el 03/11/2013
Es de tercer orden,con atenuacion en agudos de sensivilidad variable
Subir
#3 por danion el 04/11/2013
no hay un "corte" entre medios y agudos entonces? osea, el medios trabaja hasta donde llega el cono? y el agudos cuando empieza a trabajar?
Subir
#4 por papacharly el 04/11/2013
danion escribió:
osea, el medios trabaja hasta donde llega el cono

exacto asi es.

#3
danion escribió:
? y el agudos cuando empieza a trabajar?


Desconecta el el altavoz de medios,genera ruido rosa y mides solo la respuesta de el motor de agudos con un microfono
de medicion.Coloca bien centrado el micrófono en el eje del difusor de agudos,la distancia no muy lejos,entre 70 cm a 1 mts.
Ahora, atento donde cae aprox. 18 dB.
Una octava mas arriba de ese punto tienes el corte.
Un saludo.
