estoy a punto de tirar la toalla con mi ampli años 60

  • 1
#1 por serk2009 el 20/06/2011

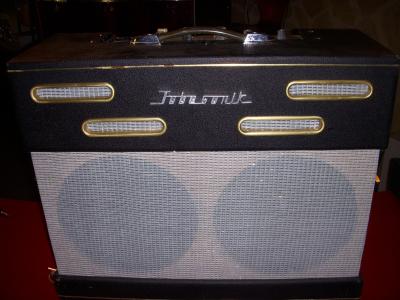

hola a todos, escribo con la desesperacion de ver si alguien me puede ayudar con mi amplificador jobesonik años 60 made in spain y es que me faltan valvulas y es imposible averiguar en ningun lado las que son. la valvulas que me faltan estan en la etapa de potencia. a ver si alguien puede ayudar gracias.
Archivos adjuntos:
BBCode:
Subir
#2 por serk2009 el 20/06/2011

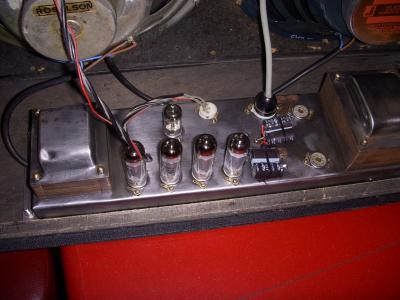

otra foto
Archivos adjuntos:
BBCode:
Subir
Baneado
#3 por ocho_10 el 20/06/2011
Hola.

No parecen ser de la etapa, no?? Las de la etapa parecen esas 4 grandes 6BQ5. Así, a ojo, parece que faltan la rectificadora y una del previo.
Subir
#4 por serk2009 el 21/06/2011
en el previo estan las 3 que lleva qe son ecc83 el previo esta arriba. gracias por tu respuesta.
Subir
#5 por rotokz el 21/06/2011
Ese ampli puede llevar 2 rectificadoras puestas en paralelo, y posiblemente sean ez80 o ez81, es una bizarrada poner 2 rectificadoras pequeñas en lugar de una mas grande (5y3,gz34...) pero se hacia sobre todo en españa en esas epocas ya que las ez80/81 eran mas sencillas de encontrar. ¿puedes hacer una foto de la circuiteria? es decir , el chasis por debajo de los zocalos y con un poco de detalle. Por la situacion de las valvulas (muy cercanas al tfo de corriente) parece ser eso, si es asi podrias sustituirlas por un rectificador de estado solido (unos simples diodos) y una resistencia .
Subir
#6 por serk2009 el 21/06/2011

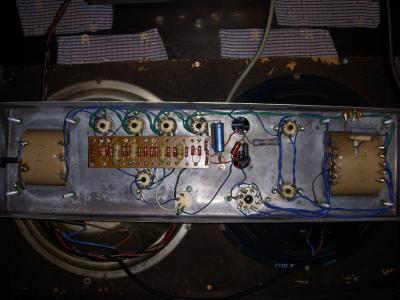

hola, esta la foto por detras, lo que estoy seguro es de 4 el84 y al lado creo que una ecc 83 pero las otras 2 al lado del transformador no lose
Archivos adjuntos:
BBCode:
Subir
#7 por ecc88 el 21/06/2011
Por la disposición que veo te faltan las dos rectificadoras que te dice el amigo rotokz, ahora mismo no puedo hacerlo yo pero te tienes que bajar los datasheets de ellas para ver si hay alguna pista que te permita saber si era una o la otra, a veces hay que hacer de Sherlock Holmes....
Subir
#8 por miscoes el 21/06/2011
Mi opinión tambien es que se trata de dos rectificadoras en paralelo.

Y... mi tentación sería meterle un diodazo rectificador y arrancarlo con un variac (o unas bombillas en serie con la alimentación) para echarlo a andar y ver como pinta el asunto.
Subir
#9 por serk2009 el 21/06/2011
perdona ecc83 me he liado buscar los datasheet de que valvulas?
Subir
#10 por ecc88 el 21/06/2011
Hay muchas webs de datasheets, en favoritos tenía esta pero hay más, no te tiene que costar encontrarlos.

http://tubedata.tubes.se

Yo haría lo mismo que te aconseja miscoes, con la bombilla en serie, de todos modos no se si tienes experiencia con estos equipos y perdona por ello. Siempre es necesario especificar aquello que hay que ir con cuidado con equipos valvulares y sobretodo con los amplis de potencia de guitarra, por diversas razones (hace poco ya lo decía en otro hilo):

Un electrolítico al revés estalla que no veas
Un calambrazo a 400V hace pupa
Una conexión errónea y te cargas las válvulas de salida
Una conexión errónea y te cargas el transformador de alimentación

He visto por la foto que este equipo ya fue reparado hace poco, puesto que los electrolíticos de filtro no son los de origen, vete con cuidado con las conexiones...

cuidadín cuidadín....
Subir
#11 por serk2009 el 21/06/2011
perdonar mi ignorancia pero no entiendo lo de las bombillas en serie. los electroliticos se los puso un amigo pero sin experiencia en valvulas. ahora mismo el ampli con las valvulas que tiene lo enciendo a la red y las valvutas coge temperatura le pones un jack y tocas la punta y hace un susurro muy muy leve casi inapreciable.( en la foto las valvulas estan encendidas)
Subir
#12 por ecc88 el 21/06/2011
Lo de la bombilla en serie se hace para que si hay algún problema grave en el aparato, en vez de montar un cortocircuito se enciende la bombilla. Por supuesto es sólo para hacer la primera prueba, con cualquier aparato que ha llevado años sin funcionar. Es como intentar arrancar un coche que lleva 20 años parado, tiene su proceso.

Por cierto la bombilla se pone en serie con la alimentación del aparato.

Yo pienso, y te lo digo con sinceridad, que a la vista del amplificador, quizá vale la pena que lo lleves a algún técnico, si es especialista en Amplis de guitarra será lo ideal, pero a veces hay servicios técnicos que tienen personas de más de 50 tacos que tocan bien el tema de válvulas y para ponértelo en marcha puede ser adecuado. Veo que eres de Jaén, estoy seguro que en esta ciudad habrá personas que te puedan ayudar y no te van a cobrar mucho. Igual tienes sorpresas con personas que no son del tema de guitarra eléctrica pero saben mucho.
Subir
#13 por miscoes el 21/06/2011
Las válvulas encienden porque la tensión de filamentos se saca directamente del transformador sin rectificar.

Al faltar la tensión de trabajo, por falta de válvulas rectificadoras, no puede funcionar el equipo aunque enciendan los filamentos. Una solución cutre y casi inmoral es poner unos diodos actuales en vez de las válvulas para rectificar y dar tensión, pero si no has trabajado con válvulas no te lo recomiendo.

Las observaciones de ecc88 son de nuevo acertadas. Estamos hablando de cientos de voltios que te pueden hacer "pupita", volarte unos electrolíticos conectados al revés o con tensión inferior a la de trabajo y muchas otras "malvadeces" mas.
Subir
#14 por serk2009 el 22/06/2011
como ultima pregunta. probariais a meterla 2 rectificadoras gz34 en los zocalos que faltan y probariais?
Subir
#15 por ecc88 el 23/06/2011
Són válvulas totalmente diferentes, ni siquiera tienen el mísmo zócalo... y, si al memoria no me falla, la GZ tiene el filamento de 5V Y SE ENCUENTRA A LA TENSIÓN DE CATODO, que pueden ser 400 o 450 V. Mientras que las EZ tiene el filamento de 6,3V y a la tensión de referencia de masa.

No te lies que puedes estopear el equipo, o quemar el transformador de alimentación y entonces si que tendremos un problema gordo.

Seguro que en tu ciudad hay quien te pueda ayudar. Yo creo que un ampli valvular de época siempre vale la pena.
Subir
