Fabricar mi propia "Telacaster"

#136 el 05/07/2012
Cojones, sube esas fotos, que nos tieners fresaos...

Logroño 1958- Cádiz (menos Barbate) en cuanto pueda.

Todo es lo que parece; o, si no, parecido.
(Gegel de Crimea, 44,1 AC./ DC.)

http://www.euridia.net/servicios/restauracion.html

Subir
#137 el 05/07/2012

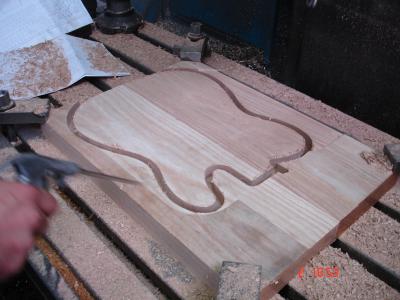

Mecanizamos el contorno a la mitad de profundidad para hacerlo en dos pasadas.
Archivos adjuntos:
Subir
#138 el 05/07/2012

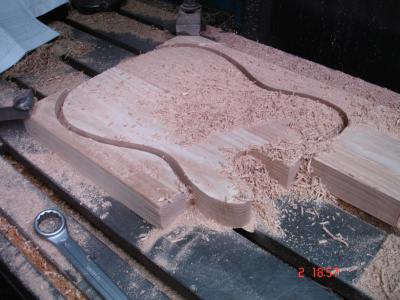

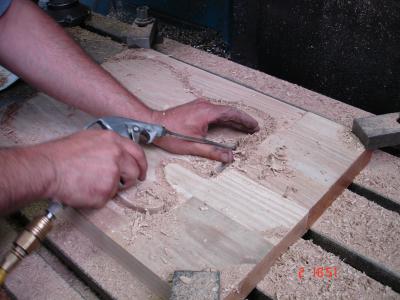

Fresando la profundidad total.
Archivos adjuntos:
Subir
#139 el 05/07/2012

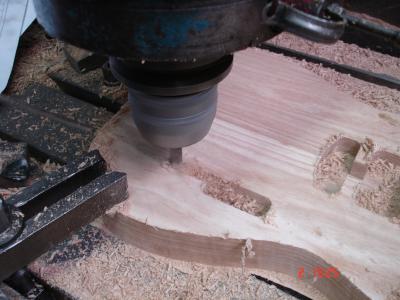

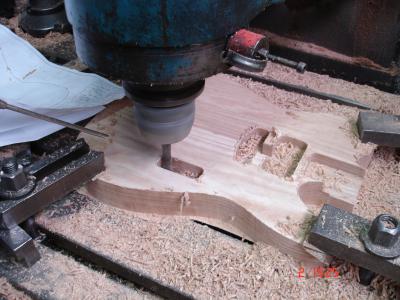

Fresando los alojamientos de mastil, pastillas etc..
Archivos adjuntos:
Subir
#140 el 05/07/2012

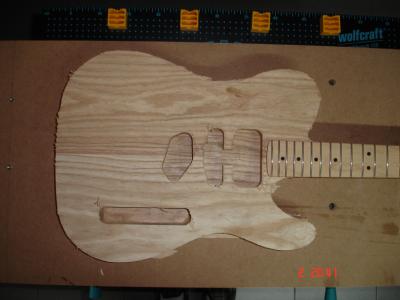

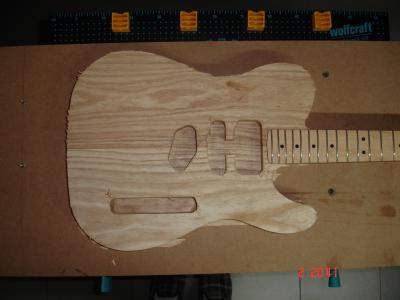

Comprobamos el alojamiento del mastil con el propio mastil y queda perfecto
ajustado-ajustado. Puedo sujetarlo montado sin miedo a que se caiga.
Archivos adjuntos:
Subir
#141 el 05/07/2012

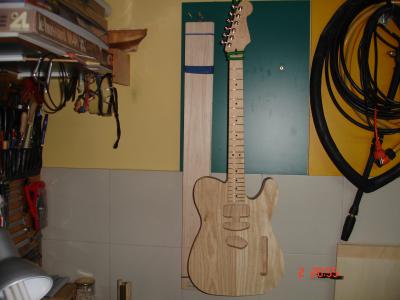

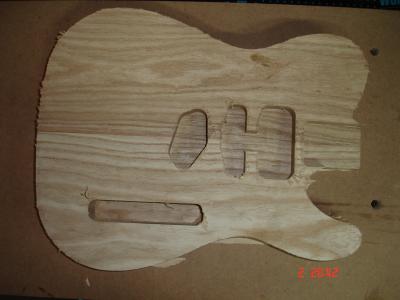

Acabado de fresado CNC. Listo para hacer radios en todo el contorno y lijar, ya que
el acabado de fresa es bueno pero no tan fino como para darlo por acabado.

Adjunto un video que espero se pueda ver.
Archivos adjuntos:
Subir
#142 el 05/07/2012

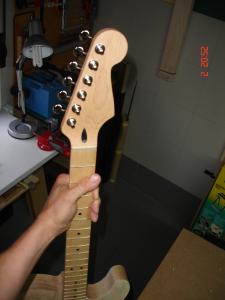

Se sujeta bien el mastil en el cuerpo. Esta es la mejor prueba.
Archivos adjuntos:
Subir
#143 el 05/07/2012
Bueno seguiremos trabajando en el proyecto, que cada vez va
quedando menos.
Un saludo a todos.

Por cierto Carmelopec; Menudo cambio en el logo. Molaba mas el anterior
pero claro, tu decides.
Subir
--10272-- --10272--
#144 el 05/07/2012
Un trabajo de diez!!!
Subir
#145 el 05/07/2012
Gracias gBeat.
Hacen sentirse bien esos comentarios.
Subir
#146 el 06/07/2012
telestrato escribió:
Por cierto Carmelopec; Menudo cambio en el logo. Molaba mas el anterior
pero claro, tu decides


Pues claro que molaba; pero cuando algunos hijoputas se deciden a acosarme por no pensar con el pensamiento único y me insultan, e insultan a mis hijas, se me acaba la paciencia (y eso cautelarmente)

Logroño 1958- Cádiz (menos Barbate) en cuanto pueda.

Todo es lo que parece; o, si no, parecido.
(Gegel de Crimea, 44,1 AC./ DC.)

http://www.euridia.net/servicios/restauracion.html

Subir
#147 el 07/07/2012
:yuju:

Estaba yo mas impaciente casi :desdentado: (es broma, lo dudo bastante, jajaja)

Una pregunta de total ignorante ... ¿que madera has usado? por que me he tragado un mogollón de hilos de fabricación de guitarras y nunca he visto unas astillas tan bestias? veo que después la has rematado, pero las primeras imágenes me han asustao, jeje.

Visita La construcción de mi estudio
LMDL en Facbook
Myspace

Subir
#148 el 07/07/2012
solker escribió:
Una pregunta de total ignorante ... ¿que madera has usado?


La madera que he utilizado es fresno americano
Lo de las astillas tan bestias como dices tu, creo que es por la profundidad que lleva la pasada y el avance de la maquina.
El tiempo que se tardó en fresar fue muy poco una vez que estaba comprobado el programa CNC (unos 8 ó 10 minutos).
Subir
#149 el 12/07/2012
Buenas "guitarreros"
Despues de bastantes dias haciendo cosas de la guitarra, por fin me decido a escribir y contar
los avances.

Una vez fresado el cuerpo y cavidades, me queda por acabar los cantos y esquinas. Esto lo
voy ha hacer con la fresadora de mano y el artilugio que he montado con el banco de trabajo.

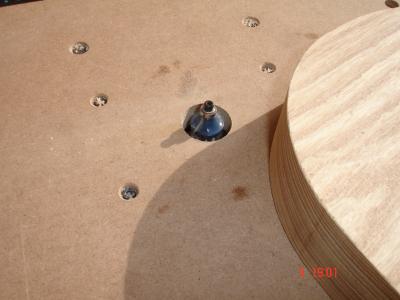

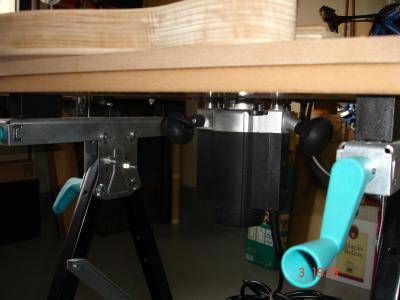

La fresadora la he acoplado por debajo del banco sobre una tabla que me sirve de mesa.
Tambien me sirve para cantear y hacer un monton de operaciones.

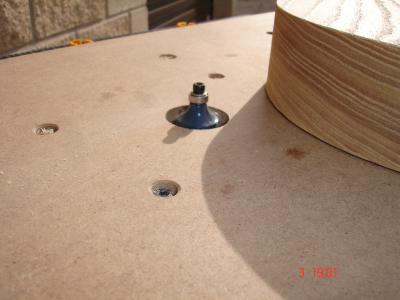

Le he dado a todo el contorno de la guitarra un radio de 6 mm. Pongo fotos de todo.
Archivos adjuntos:
Subir
#150 el 12/07/2012

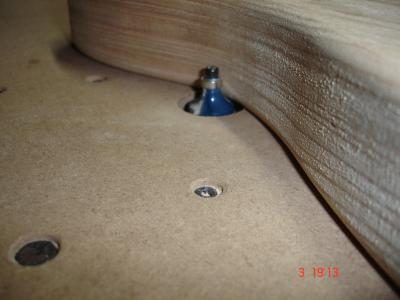

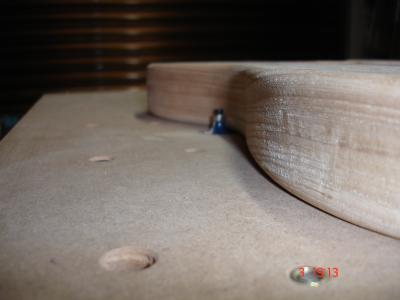

Radio del contorno ya fresado.
Archivos adjuntos:
Subir
