Por fin empezamos la construcción del Home Studio. ALGUNAS D

#1 por max_drum el 17/11/2013
Hola a todos.
Pus eso, por fin empezamos la construcción del Studio ( sala de control y una sala de grabación ) aunque tenemos algunas dudas ya que el mayor problema que tenemos es la poca altura que hay al techo ( 2,26m ). Lo que intentamos es conseguir el "buen" aislamiento usando el menor espacio posible en altura. El local es el garaje de mi casa, es una vivienda pareada y no queremos molestar al vecino de al lado...

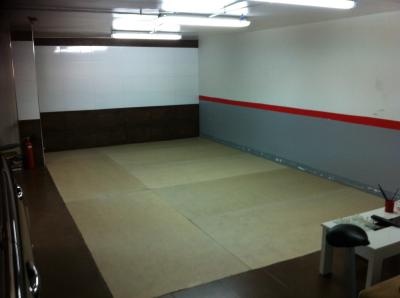

Vamos a usar un espacio en la esquina del garaje de unos 22 m2. Como se ve en la foto hay dos paredes que ya existen, las otras dos hay construirlas desde cero.

Bueno, les cuento lo que tenemos pensado y espero que nos ayuden dándonos algún consejo.

SUELO:
Hay es donde está el primer problema, tenemos dos opciones

1- Lámina, jaula de madera apoyada en u boats de auralex rellena de Lana de Roca 40 mm espesor, ¿densidad?, DM 16 mm, Membrana acústica, DM 16 mm.

2- Tacos Senor TS con relleno de LR 40 mm ¿densidad?, DM 16 mm, Membrana acústica, DM 16 mm.

TECHO:
Copopren 40mm, Placa de 15mm, Membrana, Placa de 15mm.

PARED:
En las dos paredes que ya existen: Copopren 20mm, Placa 13mm, Perfileria, LR 40mm, 70 kg/m3, Placa 13mm, Membrana, Placa 13mm.

Las dos paredes que hay que construir: (desde el exterior hacia dentro) :
Dos Placas de 13mm, Perfiles, LR 40 mm, 70 kg/m3, dos placas de 13mm, copopren, Perfiles, LR 40 mm, 70 kg/m3, placa de 13mm, membrana, placa de 13mm.

PARED DE SALA DE CONTROL / SALA DE GRABACIÓN:
Aquí esperó que nos deis algún consejo ya que aún no lo tenemos claro.

Muchas Gracias.
Archivos adjuntos:
BBCode:
Subir
mod
#2 por artem el 18/11/2013
Hola,

El techo es flojo, necesitarás cambiar el sistema incorporando suspensiones elásticas.
En lo demás sobra el copopren en todos los sistemas. Cuando existe estructura para PYL el copopren no tiene sentido, no aporta nada que una capa de LR no pueda hacer.

SUELO:
2- Tacos Senor TS con relleno de LR 40 mm ¿densidad?, DM 16 mm, Membrana acústica, DM 16 mm.
--> LR < 40kg/m3 (la que encuentres de baja densidad)

TECHO:
Copopren 40mm, Placa de 15mm, Membrana, Placa de 15mm.

Suspensiones elásticas + perfileria con LR de 40kg/m3+40mm

PARED:
En las dos paredes que ya existen: Copopren 20mm, Placa 13mm, Perfileria, LR 40mm, 70 kg/m3, Placa 13mm, Membrana, Placa 13mm.

un pkb2 adherido. Ultima placa de 15mm.


Las dos paredes que hay que construir: (desde el exterior hacia dentro) :
Dos Placas de 13mm, Perfiles, LR 40 mm, 70 kg/m3, dos placas de 13mm, copopren, Perfiles, LR 40 mm, 70 kg/m3, placa de 13mm, membrana, placa de 13mm.

Este sistema no acaba de tener mucho sentido: todo son doble placa de 13mm, mal asunto; copopren en tierra de nadie sin sentido.
Para este sistema hay que tener presente: DOBLE ESTRUCTURA. La 1ª estará sobre el suelo exterior. La segunda separada (fisicamente de la 1ª) sobre el suelo flotante.

Exterior a interior:
2x PYL 13mm + Perfileria + LR -- hueco -- PYL 15mm + Perfileria + LR + PYL13mm + Menbrana + PYL15mm.
Si deseas, en el hueco entre perfilería, una capa de LR para evitar la caja de resonancia.

PARED DE SALA DE CONTROL / SALA DE GRABACIÓN:
Aquí esperó que nos deis algún consejo ya que aún no lo tenemos claro.


Un sistema similar de doble estructura, colocando sobre cada estructura un cuerpo de visor.

¿Que hay del silencio en la naturaleza?

Subir
1
#3 por max_drum el 19/11/2013
Hola Artem,

Muchas gracias por tus consejos, son de gran ayuda para nosotros.

El problema que tenemos en el sistema de techo es la poca altura de la disponemos ( 2.26m).
Como mínimo quería dejar una altura de 2.10m Con el sistema de Suelo ya ocupamos casi 8cm.

¿Podrías decirme cual es el espacio mínimo que puede ocupar ese Sistema de techo con las suspensiones elásticas?

También tengo una duda en el sistema de la pared que hay que construir. En la primera estructura el PYL 15mm no va antes del hueco tapando la estructura y la LR??

Saludos y MUCHAS GRACIAS!
Subir
mod
#4 por artem el 22/11/2013
Hola,

El techo con suspensiones baja aprox. 15cm. El mínimo creo recordar que es de 12-13cm usando los senor 4360.

max_drum escribió:
También tengo una duda en el sistema de la pared que hay que construir. En la primera estructura el PYL 15mm no va antes del hueco tapando la estructura y la LR??


No marcará la diferencia colocarla en uno u otro, siempre que se haga bien. La he puesto más próxima a la fuente de ruido.

¿Que hay del silencio en la naturaleza?

Subir
#5 por max_drum el 22/11/2013
OK

Gracias.
