Hacer salida Jack a Teclado

#1 por pepitogrillo el 14/02/2016
Buenas tengo un teclado Casio ctk 80 y me gustaria hacerle una salida Jack.El caso es que no tengo ni idea de electronica,asi que agradeceria un poco de ayuda.
Subir
#2 por juanma70 el 22/02/2016
Conecta la toma jack a los mismos puntos donde va conectado el altavoz. Ese teclado solamente lleva un altavoz, así que tu salida de línea/auriculares será mono.
Los conectores hembra para jack (ya sea de 3, 5 mm ó 6,3 mm) suelen llevar un contacto para que al insertar el jack macho haga la desconexión del altavoz y suprima su sonido. Debes conectarlo así.

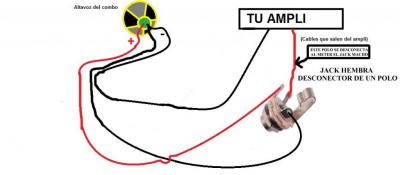

Te dejo este esquema para que lo veas mas claro (el recuadro donde pone "tu ampli" equivale al circuito de tu teclado, del que sale la pareja de cables hacia el altavoz):
Archivos adjuntos:
BBCode:
Subir
#3 por pepitogrillo el 28/02/2016
Muchas gracias juanma.Ya esta montado y funciona perfectamente.Pensaba que seria mas complicado.
Un abrazo!
Subir
#4 por juanma70 el 09/03/2016
Acabo de ver el comentario, me alegro de que ya tengas hecha la modificación y funcione satisfactoriamente.
Saludos!
