Jack TRS (señal en estéreo) a dos Jacks TS (mono)?
1
2
Publicidad
tengo un sinte con salida estéreo en Jack TRS, donde el L es un timbre (mono, evidentemente) y el R otro timbre mono distinto, y quiero encaminarla a dos Jacks TS (mono) para meter ambas señales a mi tarjeta (entradas TS).
Quería hacerme un cable para esto y la cuestión es que no tengo nada claro si el siguiente esquema sería el correcto (espero que se entienda):
TRS punta ----------------------- TS(1) punta
TRS cuerpo ---------------------- TS(1) cuerpo
TRS aro ------------------------- TS(2) punta
TRS cuerpo ----------------------- TS(2) cuerpo
¿estoy haciendo alguna burrada?
Y suponiendo que esto esté bien , hago otra pregunta. ¿Una vez manos a la obra, cómo lo hago con el cable del lado de los TS's? Supongo que debo seccionar longitudinalmente un cabo del cable por la mitad y separar los dos cables internos (uno para cada TS) ¿pero que pasa con la malla? Si abro el cable como digo también puedo separar la malla, pero cada nuevo cabo estará rajado a lo largo y la malla quedará al aire, no?
vaya cacao que tengo montado con todo esto (se agrece, y mucho, cualquier aporte).
Muchas gracias!
diletante profesional

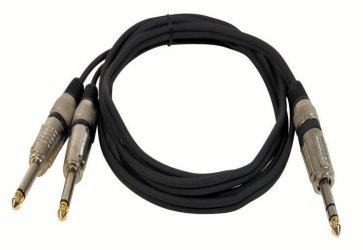

Incluyo una foto para que se entienda mejor lo que quiero hacer.
Ojo, creo que lo que necesito no es el típico cable en "Y"; ese es para cuando se quiere pasar la misma señal de un TRS a dos TS, no?
Por cierto, a lo que preguntaba de como cortar el cable ya me he contestado yo mismo viendo la foto.
Ojo, creo que lo que necesito no es el típico cable en "Y"; ese es para cuando se quiere pasar la misma señal de un TRS a dos TS, no?
Por cierto, a lo que preguntaba de como cortar el cable ya me he contestado yo mismo viendo la foto.
Archivos adjuntos:
diletante profesional
Ear Wood escribió:tengo un sinte con salida estéreo en Jack TRS, donde el L es un timbre (mono, evidentemente) y el R otro timbre mono distinto,
ufff que mal me explico. Quería decir: "tengo un sinte con dos timbres mono cuyas salidas de audio usan un mismo Jack TRS, donde L es un timbre mono y R el otro timbre mono..."
diletante profesional
es tal y como dices:
punta una señal y anillo otra, luego la masa (cuerpo) comun y lo de la malla... pues deberias coger cables dobles aunque sean mas finos o en su defecto montarle un divisor en medio y sacar dos cables, porque un dos vivos y malla cortado lo primero es que queda como el cu**, es ma facil que se separe con tirones... vamos, que yo no te lo recomendaria.
el cable de la foto por ejemplo usa dos cables de un vivo y masa algo mas finos y listo, eso si, las mallas sueldalas juntas en el cuerpo.
punta una señal y anillo otra, luego la masa (cuerpo) comun y lo de la malla... pues deberias coger cables dobles aunque sean mas finos o en su defecto montarle un divisor en medio y sacar dos cables, porque un dos vivos y malla cortado lo primero es que queda como el cu**, es ma facil que se separe con tirones... vamos, que yo no te lo recomendaria.
el cable de la foto por ejemplo usa dos cables de un vivo y masa algo mas finos y listo, eso si, las mallas sueldalas juntas en el cuerpo.
muchísimas gracias, me ha quedado todo super claro! Lo del divisor también lo había visto en otras fotos sin saber muy bien lo que erá (imagino que en él habrá que soldar las tres masas por un lado y cada vivo donde corresponda). Ya te contaré que tal me ha quedado!
diletante profesional
Ear Wood escribió:Lo del divisor también lo había visto en otras fotos sin saber muy bien lo que erá (imagino que en él habrá que soldar las tres masas por un lado y cada vivo donde corresponda).
si, mas o menos, nunca me ha gustado usar divisores de estos porque queda mejor dejar el cable pillado con el conector y que si salen dos cables salgan ya del conector y no se bifurquen fuera... pero a veces no queda opcion..
bueno, lo del divisor creo que ya lo descarto... a parte de lo que comentas me doy cuenta de que además con divisores aumenta el número de soldaduras a realizar (y la posibilidad de que alguna de estas conexiones falle). Bueno, no... provaré de ambos modos porque la idea, si este primer cable queda aceptable, es hacerme una manguera de varios de estos y todavía no sé que tipo de cable podré conseguir para la manguera. Gracias por el dato!
diletante profesional

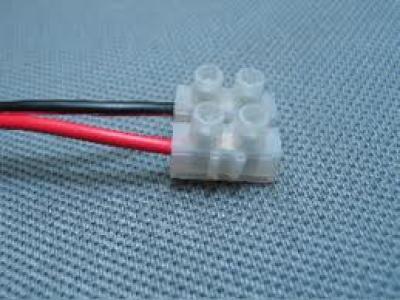

funcionó a la perfección! lo he probado solo con cable "doble", porque cuando le pregunté al pavo de la tienda de componentes electrónicos por un "divisor" puso cara de interrogante y me sacó la típica ficha de empalme como la de la foto... es lo que tiene vivir en la "tierrína" (así la llamamos en Asturias). Ahora a por la manguera.
Muchas gracias por tus consejos, Dani!
Muchas gracias por tus consejos, Dani!
Archivos adjuntos:
diletante profesional
Ear Wood escribió:porque cuando le pregunté al pavo de la tienda de componentes electrónicos por un "divisor" puso cara de interrogante y me sacó la típica ficha de empalme como la de la foto...
no loes he visto muchas veces, yo antes tenia una especie de capsulas (que eran portafusibles) y dentro de metia una pcb de estas que hay que unir los cuadraditos de cobre y lo cerraba y quedaba bastante bien, nunca los he comprado asi que no tengo ni idea de como se llaman en realidad
pobre hombre, y yo poniendolo a parir por su excasa profesionalidad!
jejeje pues debe ser un curro duro, porque cuatro de cada cinco personas que entran en una tienda de electrónica (y yo la primera) no tienen ni p. idea como se llama lo que van a pedir... vamos, lo que se dice hombres duros y bien templados... no vale cualquiera con un titulo de electronica, hay que ser el puto amo del pictionary y el ahorcado!!
gracias por el dato, si se da el caso ya me apañaré algo como lo que comentas
jejeje pues debe ser un curro duro, porque cuatro de cada cinco personas que entran en una tienda de electrónica (y yo la primera) no tienen ni p. idea como se llama lo que van a pedir... vamos, lo que se dice hombres duros y bien templados... no vale cualquiera con un titulo de electronica, hay que ser el puto amo del pictionary y el ahorcado!! gracias por el dato, si se da el caso ya me apañaré algo como lo que comentas
diletante profesional
#10
bueno, en las tiendas de electronica que conozco los chicos son muy majos y si algo como en este caso no saben lo que es explicandolo enseguida caen en lo que ellos "intuyen" que estas pidiendo,
uyy si solo fuera eso....
bueno, en las tiendas de electronica que conozco los chicos son muy majos y si algo como en este caso no saben lo que es explicandolo enseguida caen en lo que ellos "intuyen" que estas pidiendo,
Ear Wood escribió:hay que ser el puto amo del pictionary y el ahorcado!!
uyy si solo fuera eso....
mira lo que he encontrado por google:
ahora... sobre el nombre o donde comprarlo ni idea... he leido sobre hacerlo con epoxi pero no se que tal quedara
ahora... sobre el nombre o donde comprarlo ni idea... he leido sobre hacerlo con epoxi pero no se que tal quedara
vaya, gracias! mmmm...Por lo visto el divisor no tiene nada de especial, quiero decir que habría que aislar con cinta los vivos de la masa, aunque al menos previene de tirones.
Me descargaré la foto y se la llevaré al de la tienda, a ver que me dice.
Muchas gracias Dani!
Me descargaré la foto y se la llevaré al de la tienda, a ver que me dice.
Muchas gracias Dani!
diletante profesional
#13
si, bueno, el divisor basicamente es para que quede bonito entre otras cosas pero si lo sellas con silicona caliente te va a quedar como una parte del cable que previene de tirones, y el resultado final es mas profesional... pero no es absolutamente necesario.
si, bueno, el divisor basicamente es para que quede bonito entre otras cosas pero si lo sellas con silicona caliente te va a quedar como una parte del cable que previene de tirones, y el resultado final es mas profesional... pero no es absolutamente necesario.
me sale por un ojo de la cara!! cuando lo tenga subo unas fotillas
