Knobs compatibles con Korg

  • 1
#1 por dune hace 1 semana
Hola a todos

Quiero cambiar todos los knobs de un teclado korg y dado que dar con repuestos originales es practicamente como buscar una aguja en un pajar (si acaso un par de ellos en algunas páginas pero nada mas), me he planteado buscar compatibles y desconozco la referencia a la hora de encontrar posibles candidatos.En las webs que he visto se limitan a clasificarlos por medidas pero nada mas.

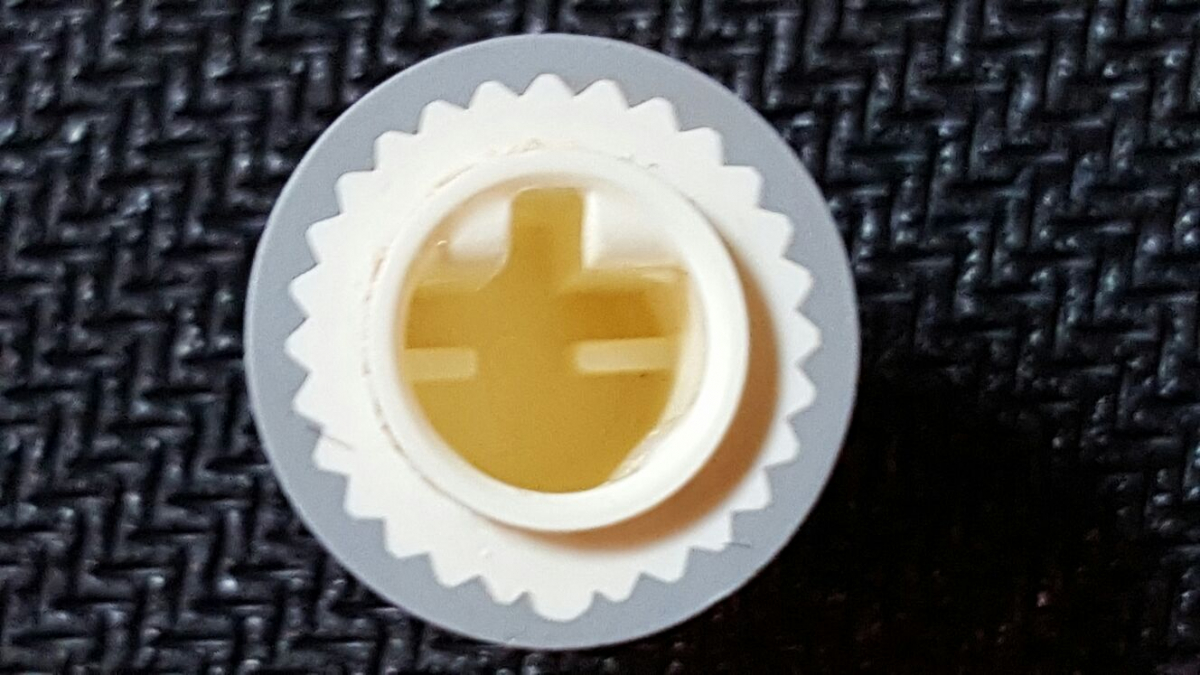

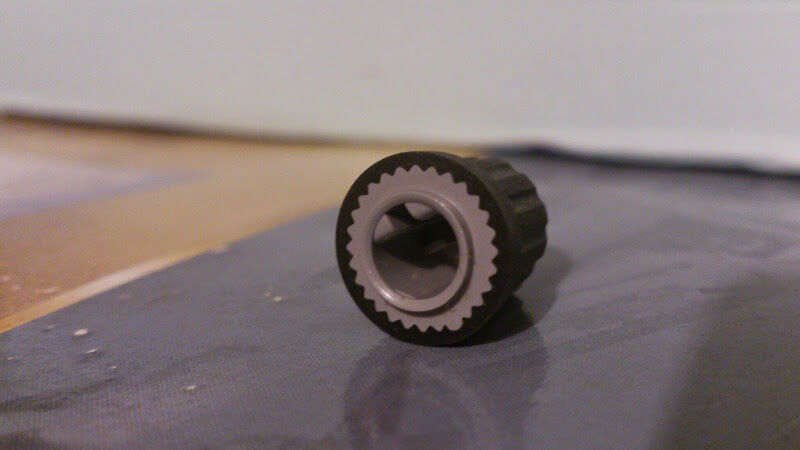

Os subo una foto de la forma interior que creo, determinará que encaje correctamente.El aspecto exterior ya será otra cosa.


A ver si alguien me saca de dudas :grin:
Subir
#2 por dune hace 1 semana
El misterioso mundo de los knobs, nadie sabe nada :-k

:sad:
Subir
#3 por Sergef hace 7 dias
Hola dune, ¿puedes decirnos para qué Korg es y qué knobs en concreto son? quizá, echando un vistazo al manual de servicio podamos descubrir algo. En principio no debe ser complicado.
Subir
#4 por dune hace 7 dias
Hola compi!

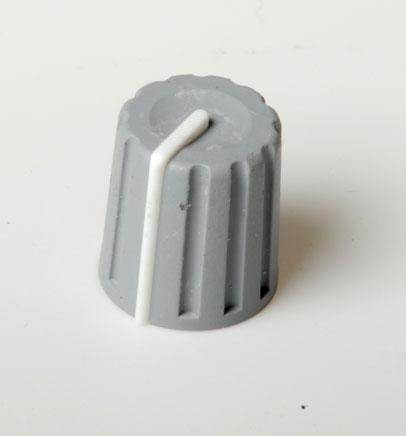

korg z1 (aunque creo que valen los de la serie triton)

620043900.jpg?itok=ttWLAYVJ
:birras:
Subir
#5 por Sergef hace 7 dias
He echado un vistazo rápido al manual de servicio y puedo contarte lo siguiente:

A priori el Z1 tiene dos tipos de potenciómetros diferentes; los cinco de debajo del display y el resto.

Los de debajo del display son de 10K y su referencia es: RK1171114 No he mirado mucho pero en Mouser están descatalogados. Si no son esos los que necesitas, mejor dejarlos estar. Si son esos, podríamos seguir buscando.

El resto de potenciómetros, como por ejemplo los que aparecen en la foto que has subido, también son de 10K, pero el dispositivo es diferente y su referencia es: RK11K1140. Los puedes comprar en Syntaur a unos siete euros cada uno. Parecen caros pero, si ya están descatalogados en el resto de sitios, no te quedará más opción que ir a morir a ellos:

https://syntaur.com/Items.asp?Item=3178

Otra opción sería sacar los potenciómetros del teclado y empezar a empaparse de datasheets para encontrar potenciómetros equivalentes. Puede que a la primera te suene la flauta y encuentres lo que buscas por cuatro perras, o puede que estés meses buscando y no encuentres nada.

Bueno, dime si tienes bastante con eso, si no, seguimos buscando ;-)
Subir
#6 por dune hace 7 dias
:-D Que fiera!

Syntaur fué mi primera opción pero desde que vi que en España (y Europa) hay varias webs que venden muchos tipos de knobs, decidí cambiarlos todos (23).Los 5 de la pantalla estan intactos.

El problema es que, como digo arriba, no sé buscarlos ](*,) porque en los filtros de las webs que visito no sé exactamente que poner...vamos, que no tengo ni repajorera idea de tecnicismos mas allá de tomar medidas y saber que los vastagos de los potenciometros están con la forma determinada para que encajen los knobs.

Que triste ser un cateto electronico :triston:

Edito: No se pueden encontrar unos knobs y ajustarlos a los potenciometros entonces???? ¿Hay que cambiar el conjunto potenciometro/Knob?
Subir
#7 por Kurzleader hace 7 dias

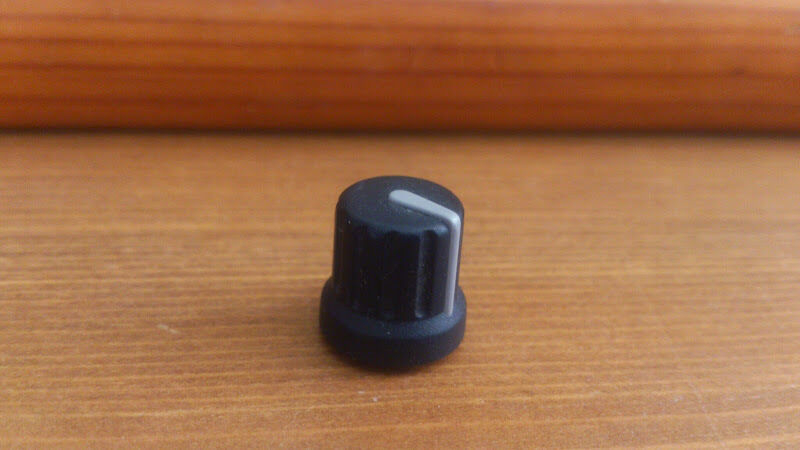

Aquí un eBayer vende hasta cuatro como los que buscas, pide por cada uno como unos 8 euros y algo, pero el envío lo tienes por tres pavos y medio...

http://www.ebay.es/itm/original-small-pot-knob-control-dial-for-korg-electribe-spare-part-triton-/322343150057?hash=item4b0d2621e9:g:WnQAAOSwECZUoUA5


"A veces, ante la adversidad, es cuando surgen los mejores trabajos" Alan Wilder

Subir
#8 por dune hace 7 dias

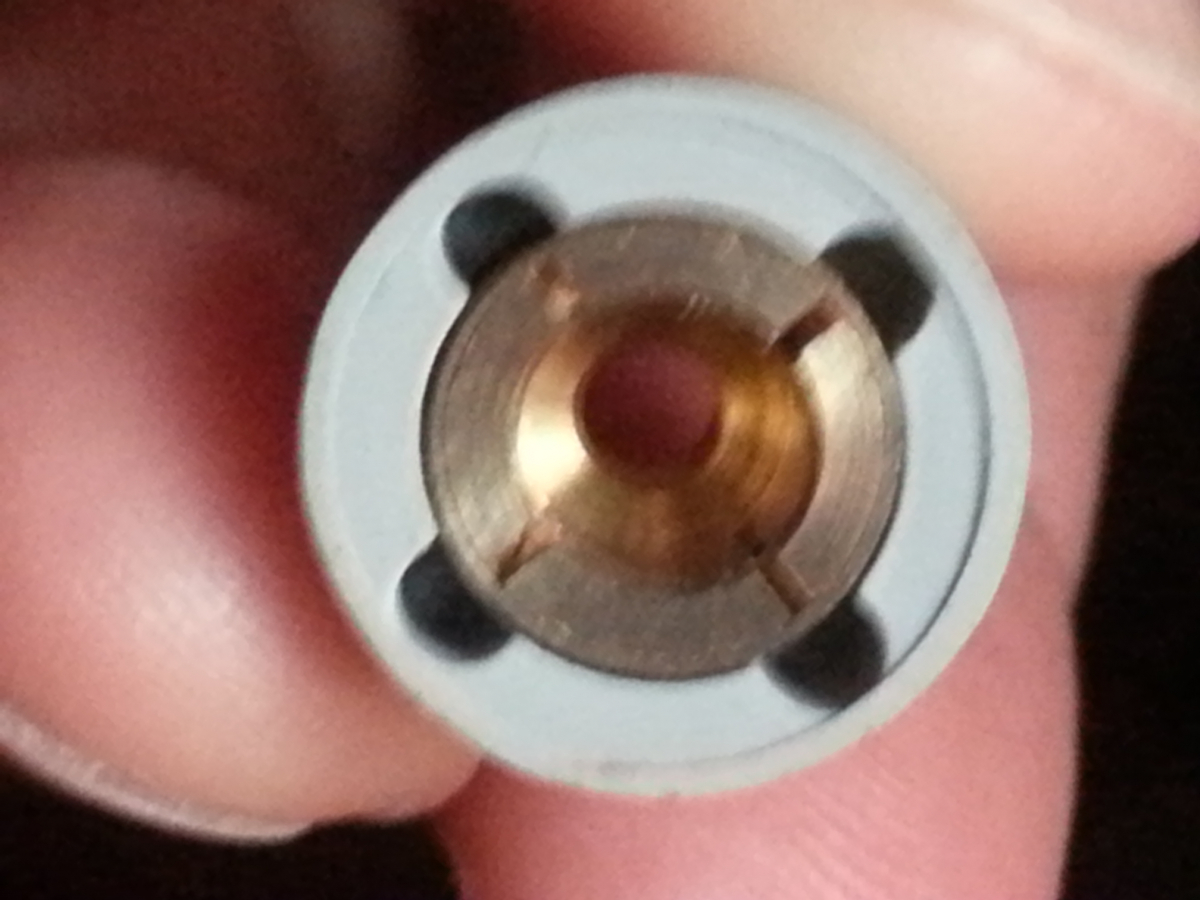

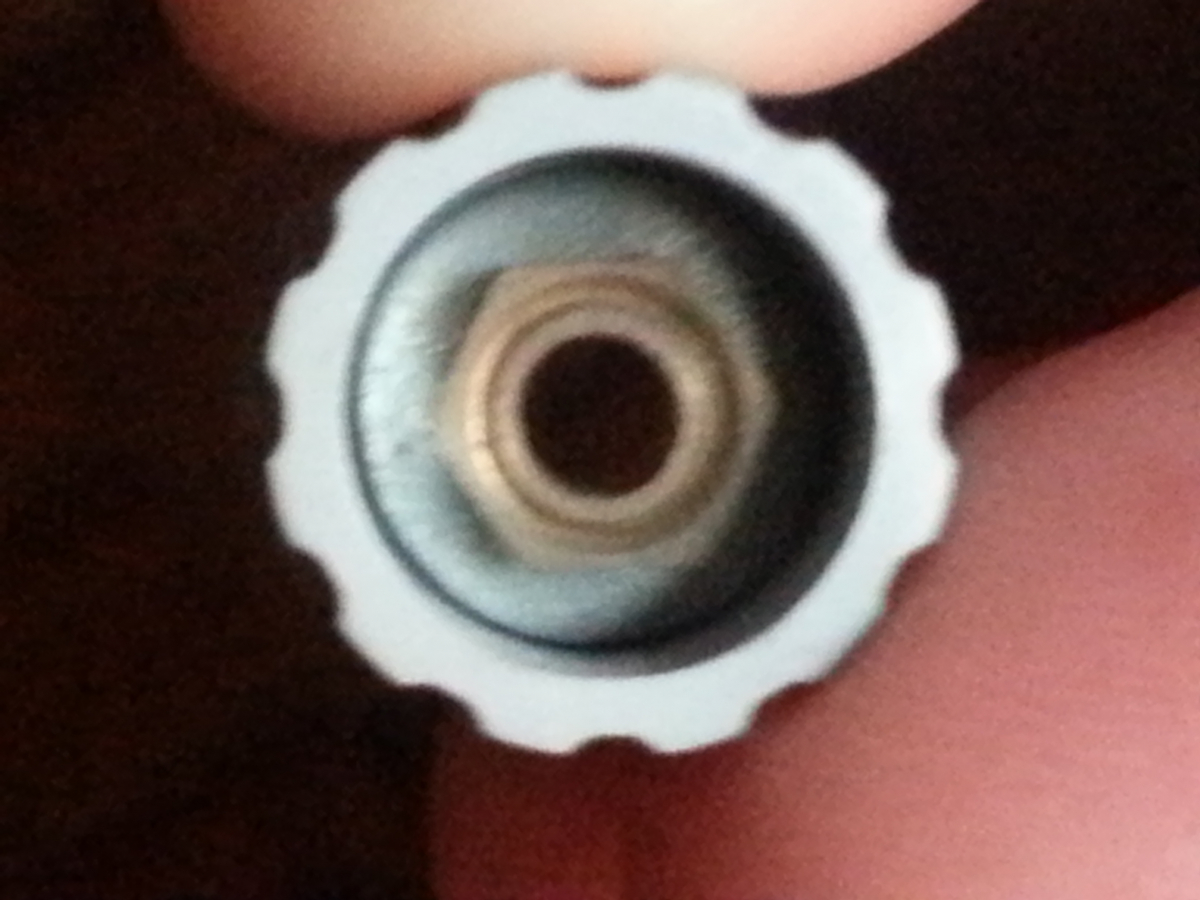

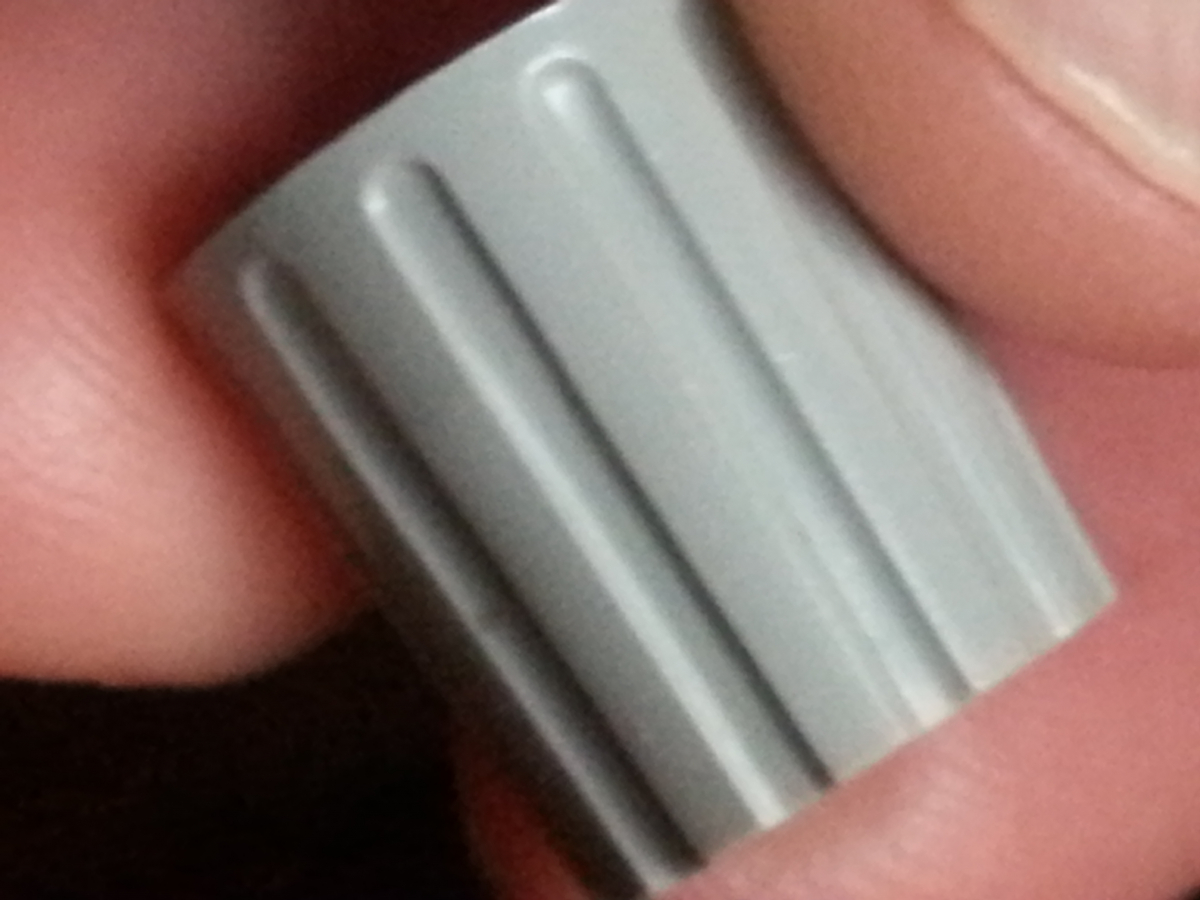

He encontrado estos en una tienda de electronica naval al lado de mi casa.No tienen la forma del vastago del potenciometro pero llevan una tuerca para apretarlos y que queden fijados:


Van con la correspondiente tapa/embellecedor
Subir
#9 por dune hace 7 dias
#7

Gracias Kurz, ebay fué la primera opción y ya los había visto.El tema es que viendo que va a ser imposible dar con 5 que me faltan en el color exacto, buscaba de cualquier otra casa y cambiar los 23 que lleva el Z1.

La última opción que os he puesto no me acaba de convencer mucho aunque....salen a 1'5€ :desdentado:
Subir
#10 por Kurzleader hace 7 dias
#8 #9 Osti, pues si ajustan bien para cualquier cacharro dentro de un margen los que acabas de comprar, pueden ser una opción cojonuda a tener en cuenta para el futuro.

"A veces, ante la adversidad, es cuando surgen los mejores trabajos" Alan Wilder

Subir
#11 por dune hace 7 dias
Por cierto Sergef, lo que comentas de los 5 que van debajo de la pantalla tiene su explicación ya que tienen doble uso al llevar un pulsador para entrar en el menú correspondiente y la normal del valor al girarlos aunque creo que el knob a simple vista es igual que el resto.
Subir
#12 por dune hace 7 dias
#10

Pues mal mal no queda pero:

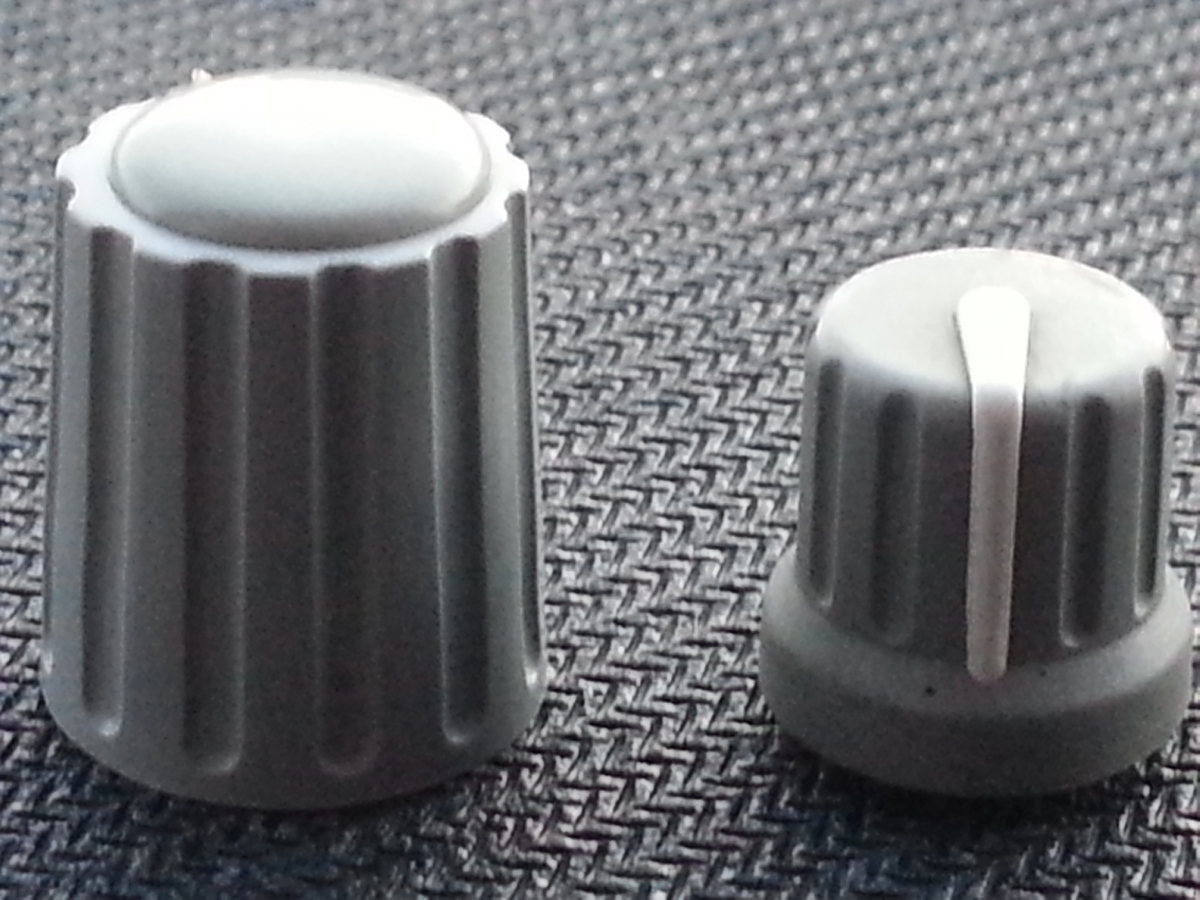

1) Tamaño (papá knob :desdentado: )
2) No valen para los 5 de debajo de la pantalla porque en los originales la parte exterior no llega hasta abajo y la parte interior ( foto primer post) es la que pulsa el botón para entrar en el menú. (Ñapa??? )
3) En la tienda tienen knobs grises pero no las 23 tapitas que hacen de embellecedor para cerrar el knob por arriba.Negros, rojos, verdes, amarillos..... #-o

En fin, si diera en una web con algo similar a este que compré de muestra creo que ya me valdría.O esto o hacer un Z1 Bob Marley :juas:
Subir
#13 por Sergef hace 6 dias
Ostras, como te respondí desde el ordenador del trabajo (que capa muchas cosas y no me dejaba ver las fotos) pensaba que estabas buscando los potenciómetros. Las "perillas" son mucho más fáciles de conseguir. Mira este enlace (espero que funcione):

https://es.aliexpress.com/af/perilla.html?spm=2114.30011108.3.8.b7oj0p&isAffiliate=y&initiative_id=SB_20161202091941&site=esp&SearchText=perilla&CatId=204006085&isrefine=y

Ahí vas a encontrar un montón de perillas. Debes fijarte que el diámetro del agujero sea 6mm. Dudo que las encuentres con el rebaje o lengüeta original pero, unas con tornillo de apriete te servirán igual. Hay algunas muy cutres, pero también hay otras metálicas muy chulas que le pueden dar un toque especial a tu Z1. Son muy baratas pero, por otro lado, los plazos de entrega suelen ser bastante largos. Si no te corren prisa, seguro que encuentras algo que te adapte.

Ya nos vas contando si has tenido suerte ;-)
Subir
#14 por dune hace 6 dias
#13

Gracias, ya tengo material donde bucear :teclear: :campeon:
Subir
#15 por lastsystem hace 6 dias
Yo también estuve buscando Knobs y los que necesitas son de tipo D

Hay de tres tipos, lisos , moleteados y de recorte D

Y luego tienes que tener en cuenta el diámetro del eje ,..y los típicos suelen ser de 6 mm

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
