Mixer's - Me he comprado un tanque [Rodec MX 180 Original]

#91 por BrainKaos el 29/01/2013
#89

ya ves... pero bueno, tiene remedio... y sí, bastante decepción, la verdad!

Gracias por todo Miguelón!! a ver si termino de una santa vez de poner en orden todo este tinglao y me olvido otra vez del equipo por unos años, jaja!!

Cuídate tío y un abrazo!

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#92 por BrainKaos el 29/01/2013
#90

ey, buenos días Max... Pues sí, de verdad que me gustaría verle las tripas a los cacharros de unos cuantos que hay por aquí... sobre todo a la Formula Sound de Leo... ese cruce entre entre lo moderno y lo antiguo, mucha curiosidad... pero habiendo leído lo del crossfader y el "palillo" sé que no la abriría ni a tiros, jaja... :mrgreen:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
1
#93 por Jordy Max el 29/01/2013
Excelente aportación, BrainKaoss. Además de gráficamente explicado, expuesto con conocimiento. Ahora sólo me resta escuchar una sesión tuya, que debería ser de tremenda para arriba. También lleva flecha verde !!!

Saludos.

Las cosas son cómo tienen que ser cuando todo el mundo pone de su parte para que se hagan. El sol no se tapa con un dedo y la vida es demasiado breve para perder el efímero tiempo que estamos en ella.

Subir
1
#94 por proggerelx el 29/01/2013
#90

la verdad es que si lo llego a saber hago fotos y un tutorial de cuando le cambie la lente al cdj 800 mk2...


Saludos...
Subir
#95 por leotronic™ el 29/01/2013
#92

Jajajajajaja, mira que lo he pensado mas de una vez ehhh!! :ook: , pero claro, aún creo que está en garantia y no querría liarla, ademas que no tengo tiempo de ponerme a abrirla, sacarle fotos y demas, apenas tengo tiempo para usarla un rato una vez a la semana, imaginate, pero ganas no me faltan ehh :hell:

Por cierto, has hecho muy buen trabajo en colgar las fotos con esos detalles, mas haya de que algunos conectores y la placa de la fuente de alimentación estuviesen medios sueltos, almenos la has abierto a tiempo y la has ajustado todo en su sitio, ahora ya lo tienes todo perfecto, lamentando lo de los faders, es una lastima que traiga ese tipo de faders una mesa como esta, el tipo de fader que le has comprado ahora es del mismo estilo de la 92 y la FF-6000/4000, van muy pero que muy bien, aunque yo prefiero el de la FS antes que el de la 92, mas que nada por el tipo de recorrido lineal que lleva el de las FS, para jugar con ellos es mucho mejor.

La verdad que es complicado encontrar por la red fotos de las tripas de algunas mesas, a la espera quedo de esas tripas de las Rodec antiguas... :comer:


Por cierto, el tema del transformador, que dices que no lo fabrica Rodec, en las antiguas si que son made in Rodec??, el resto de componentes tienen pinta de ser de calidad, no se, no soy tecnico electronico ni nada parecido, pero por lo que se puede apreciar tiene unas buenas tripas en general.

Pues eso, que si algun día me animo y estoy con algo mas de tiempo, pues abrire mi buque de guerra y le sacaré fotos de las tripas :yeah:

https://soundcloud.com/leotronic
http://www.mixcloud.com/leotronic/
http://www.mixcrate.com/leopugliese

Subir
1
#96 por BrainKaos el 29/01/2013
#95

Gracias por todo Leo!! :birras:

Luego comento algo de lo que dices, que ahora tengo que marchar al curro...

Os dejo un link que encontré, de unos tipos que le metieron mano a la primera MX 180, la MarkI, para solventar algunos problemas que tenía y añadirle algunas mejoras extra.

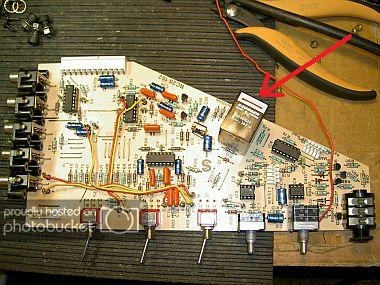

Fijaros por ejemplo en esta pieza de aquí que está en la placa del Master, que parece ser un relé rollo "Industrial"... Menudo pepino, eh? jaja, ahí los de Rodec le metieron con todo lo gordo...

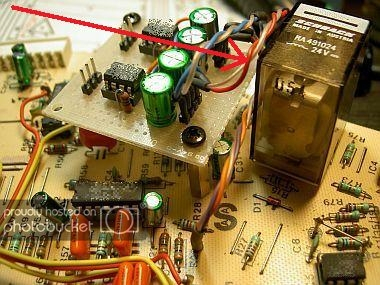

Aquí ya le metieron un extra para conseguir más salidas balanceadas, pero bueno, se ve mejor la pieza en cuestión:


Ouwww yeah! jajaja... esto sí que responde a su viejo lema "BUILT AS A TANK DID NOT MEAN IT HAD TO SOUND LIKE ONE"...

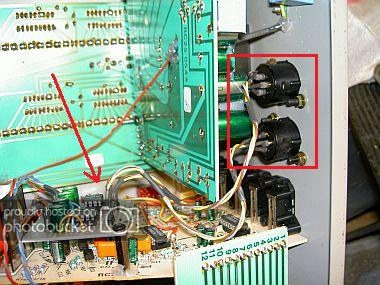

En esta otra se ven las salidas extra:

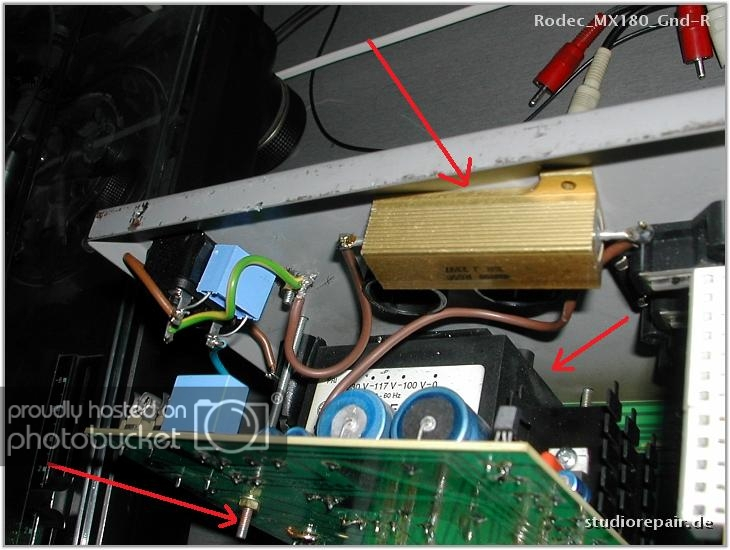

Aquí va una de la fuente de alimentación, con otro pepino Industrial... jajaja... y fijaros en cómo está sujeta la fuente con esos tornillacos de acero y tuerca... y no con la mierda de sujeciones de plástico que tiene la mía... vamos, yo creo que está claro el tema de componentes y la filosofía tanque de las antiguas Rodec:


Bueno, hasta aquí... luego meto el resto que tengo por ahí... os dejo el link que os decía: http://www.meta-design.jp/modify_17.html Se ven modificaciones en la fuente de alimentación, en los previos, salidas balanceadas extra, una cura para un problema de oscilación (lo desconocía por completo), un PFL mod/cura para una mejora del crosstalk, y algunas mejoras en el sonido.

Me despido... bon appetit! y cuidado que no se os atraganten las palomitas! :juas:

:hola:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
1
#97 por leotronic™ el 29/01/2013
#96

Hombre!!, todo esto es muy normal, los diferentes componentes tipo "tanque", se solian fabricar hace mucho tiempo atras, ten en cuenta que muchos de esos componentes que calzaban las viejas Rodec y otras marcas, ya no se fabrican, por lo tanto las marcas de los mixers tienen que adaptarse a lo que haya disponible para poder seguir fabricando estas mesas, esto pasa con todas las marcas, por ejemplo en Formula Sound han ido mejorando los faders poco a poco, la fuente de alimentación, entre otros pocos componentes mas, por la razon de que los primeros ya no se fabrican mas, encima el problema es que tarde o temprano se van a ir dejando de fabricar casi todo lo que sea analogico, para fabricar todo en digital, y claro, ya son construcciones diferentes, pero bueno, tampoco pasa nada, de momento tenemos la suerte de que aún algo se siga fabricando.

Por cierto, no te preocupes por que tu placa de tu mesa esta sujeta con plastico, ese plastico hoy en día se utiliza para todo, y si está bien sujeto no se moverá jamas, en cambio el tornillo con tuerca, con la vibración, pues podria ir aflojandose poco a poco, no se, lo importante es que suene como debe y que con el tiempo no se rompa algo, pero ya te digo, no esperes una mesa que por dentro sea como una de los 80's o 90's, porque hoy por hoy es casi imposible.

https://soundcloud.com/leotronic
http://www.mixcloud.com/leotronic/
http://www.mixcrate.com/leopugliese

Subir
mod
#98 por Zitro el 29/01/2013
No puedo estar más de acuerdo con Leotronic.

Además, los componentes también han ido reduciendo tamaño y aumentando eficiencia.

Por ejemplo, si abres un Technics de las primeras series, parecen una caricatura de los más recientes, porque, por ejemplo, los componentes electrónicos (especialmente se nota en las resistencias) eran aproximadamente el triple en tamaño. Y no por eso los de ahora son peores.

Lógicamente, si ha habido 20 años de evolución, hay detalles que se tienen que mejorar. De hecho, posiblemente el peso de las placas no justificase poner ni siquiera tornillos, o 4 vástagos de plástico, sino que con 2 es más que suficiente.

Un abrazote, y me gusta ver tantos "amiguetes Oldschool" :)

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#99 por jaimitodj el 29/01/2013
Me quedo alucinado con estos posts son de lo mas interesante, enhorabuena.

Como dicen leotronic y zitro la evolucion es algo contra lo que no se puede ir, pero da gusto el poder disfrutar en estos tiempos en lo que todo es software de unas mesas tan clasicas y para nada desfasadas, sino todo lo contrario.

cuando abri yo mi rodec me quede alucinado de su simplicidad.

de todas maneras tengo una pregunta para brainkaoss

Las fotos de los faders que has puesto son los "tanque" no???

mi mesa viene con esos faders que en vez de ser en horizontal son en vertical para que no se vean afectados por el polvo y la suciedad, cuales te venian a ti???

y espero que no me pase y tenga que cambiarlos, pero por curiosidad, donde los compraste??

muchas gracias por tu aportación

Pioneer DJM 900nxs
Pioneer CDj 2000nxs
Sennheiser HD-25

Subir
#100 por BrainKaos el 29/01/2013
#97 y #98

Lo entiendo... y os agradezco mucho vuestros comentarios, de verdad... No sé, supongo que es la "pedrada" que tengo en la cabeza con este tipo de cosas y ya está, jaja...

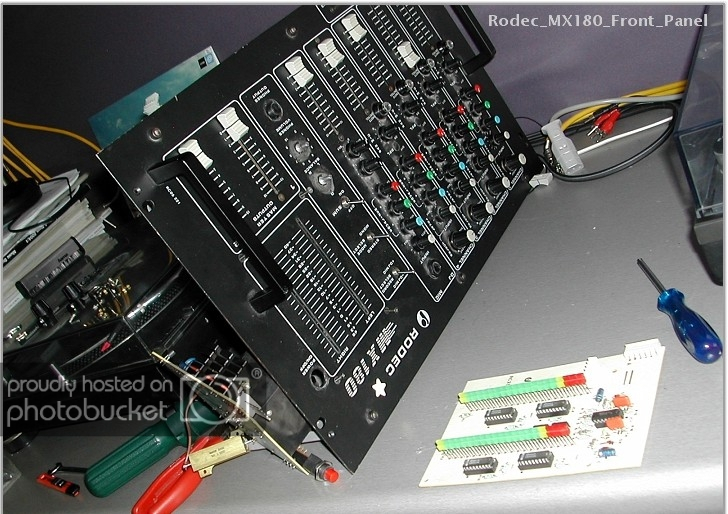

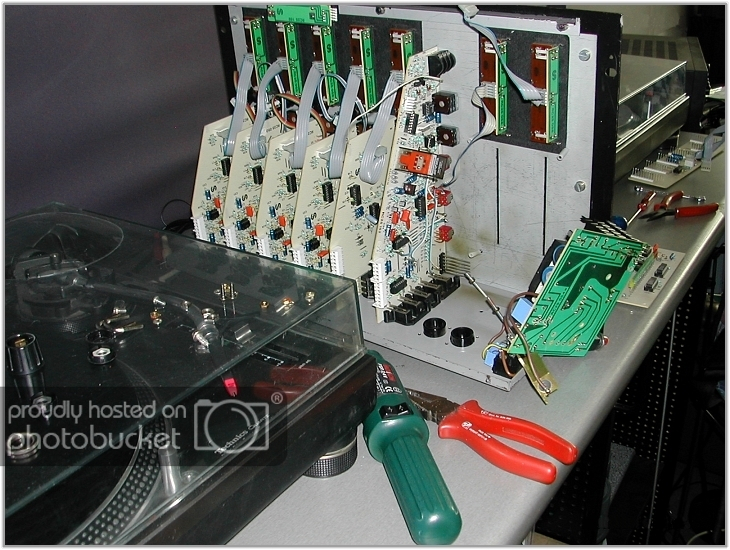

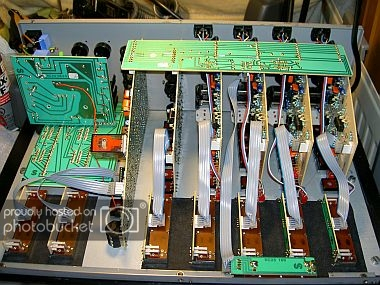

Bueno, sigo con las fotillos de la MX 180 MarkI (la "Original") y de la MX 180 MarkIII...




Por lo que veo en las fotos, este modelo no llevaba los faders acorazados modelo "tanque", ya que además del propio diseño, se ve la suciedad justo en el centro del fader:

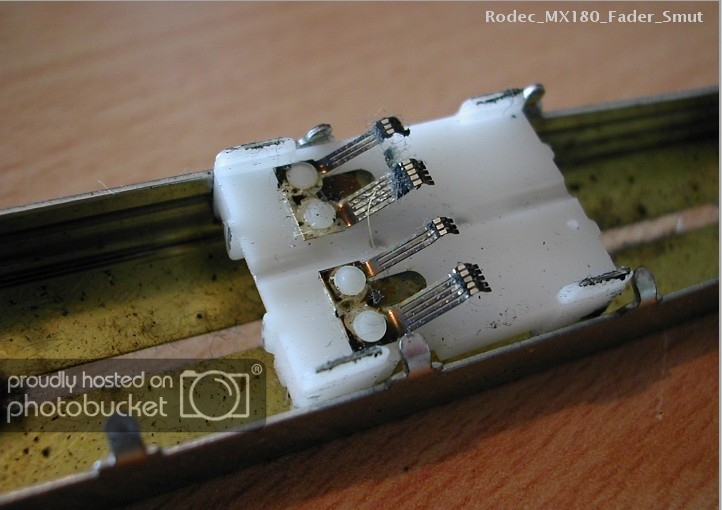

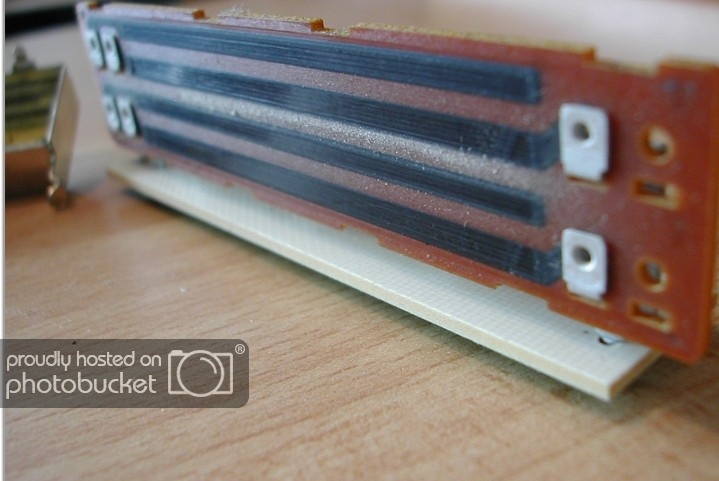

Aquí se ve incluso la pelusilla y todo tipo de detritus que ha ido recogiendo el fader con el paso de los años... :mrgreen:


Pero... una vez se han limpiado, lubricado, etc... vuelve a la vida:


Placa de "Master":

El relé atómico ese que se ve en el centro de la placa, está fabricado por Schrack, pone "Made in Austria", y como suponía, los sigue fabricando: http://www.schrack.com/shop/panel-print-time-measuring-and-monitoring-relays.html (cuestan unos 3€).

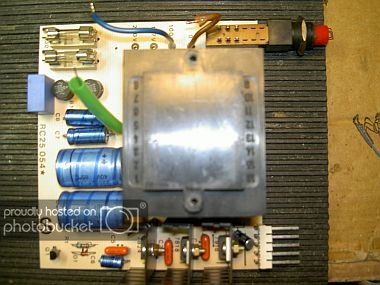

La fuente:

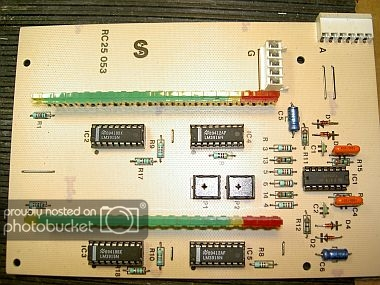

El vúmetro:


Ok............ Hasta aquí con la MKI, vamos con la MX 180 MKIII:

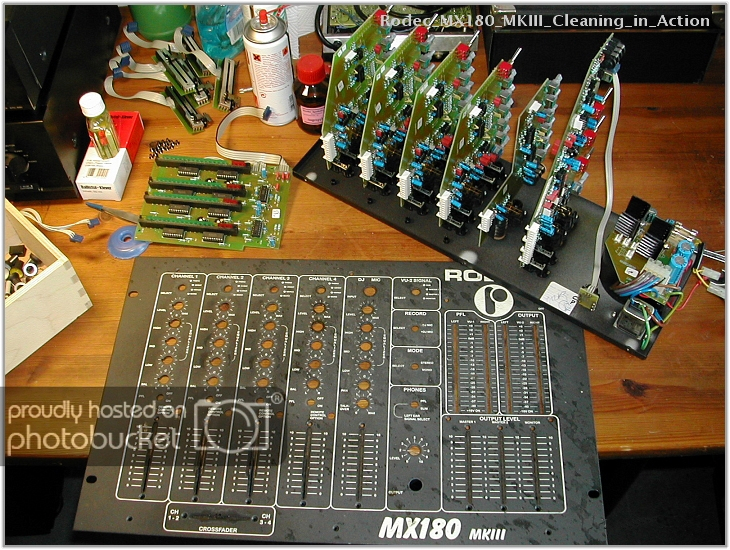

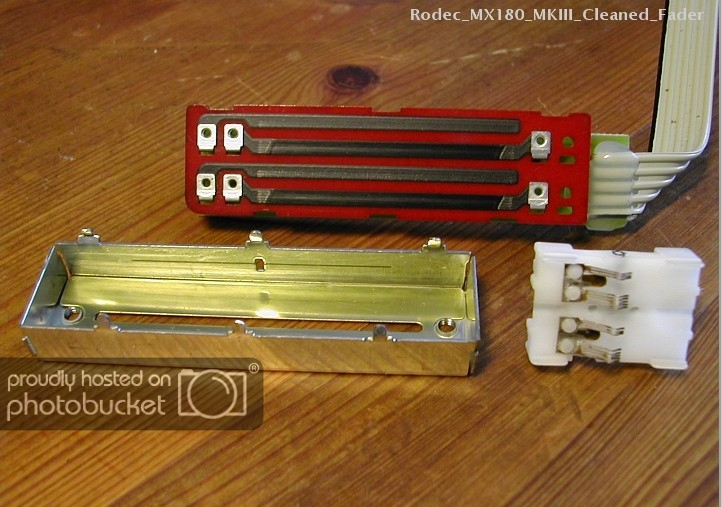

Bueno, aquí ya se ve bien que ésta ya trae los faders ALPS modelo tanque, y la fuente de alimentación lleva transformador toroidal (de color negro) y sigue llevando esa pieza plateada rollo industrial que tanto me molan... =P~ En cambio, el relé de Schrack ha desaparecido...

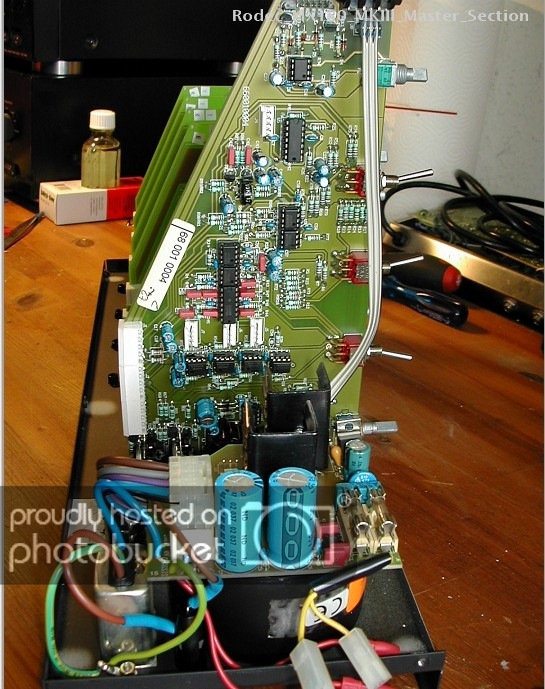

Fuente de alimentación y placa "Master":

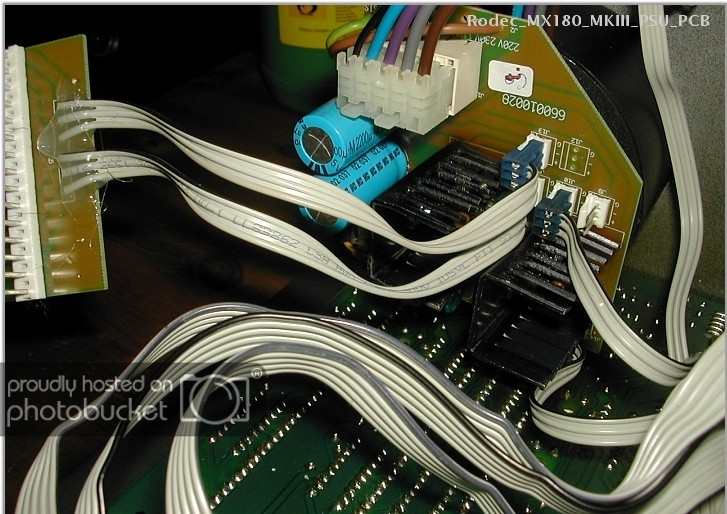

La fuente en concreto:

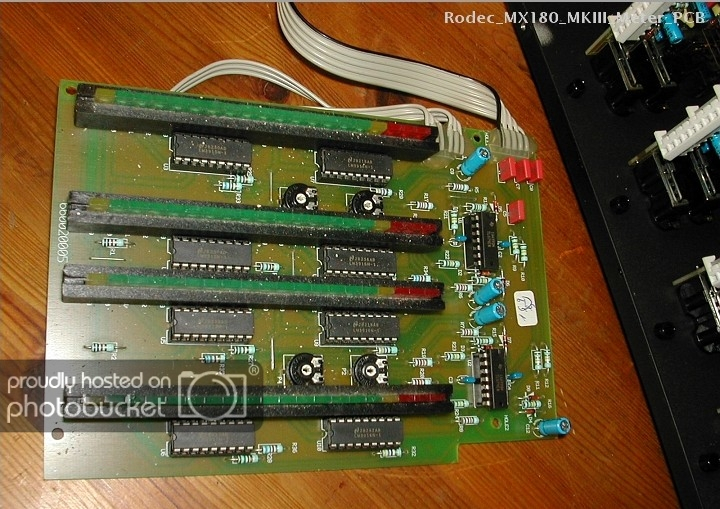

El vúmetro:


Placa de un canal:

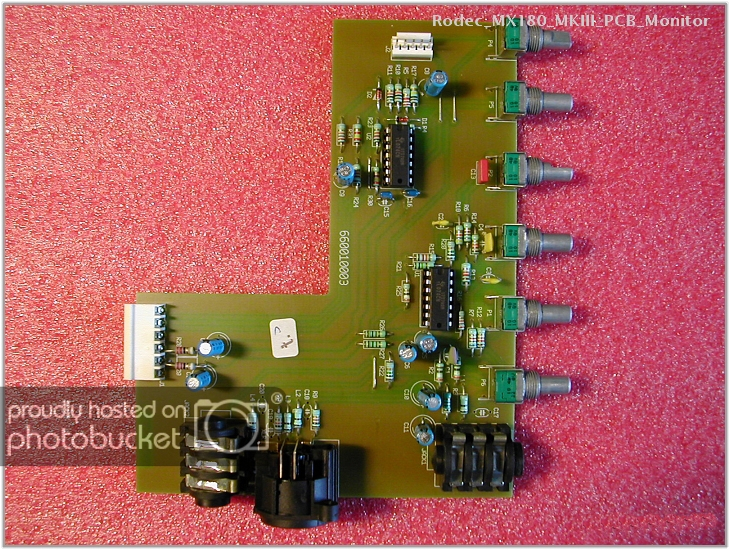

Placa "Monitor":


Bueno, hasta aquí llegó la cosa...

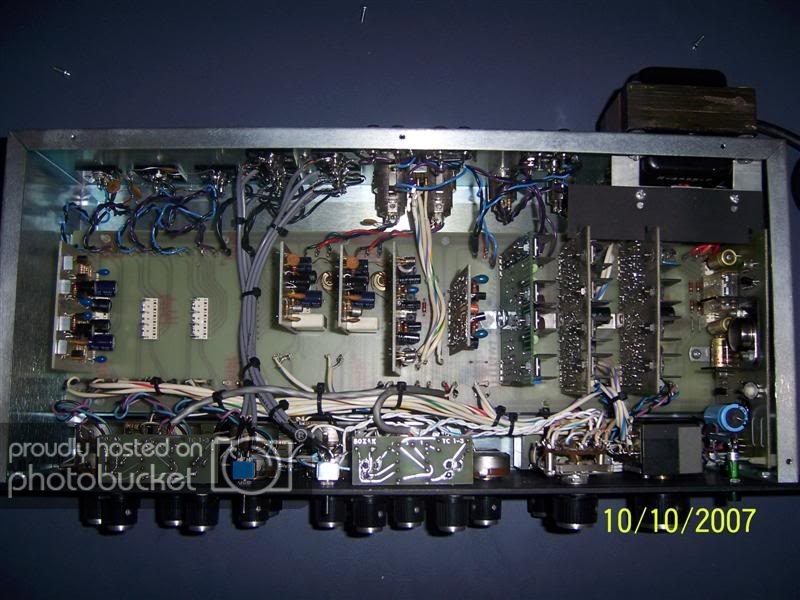

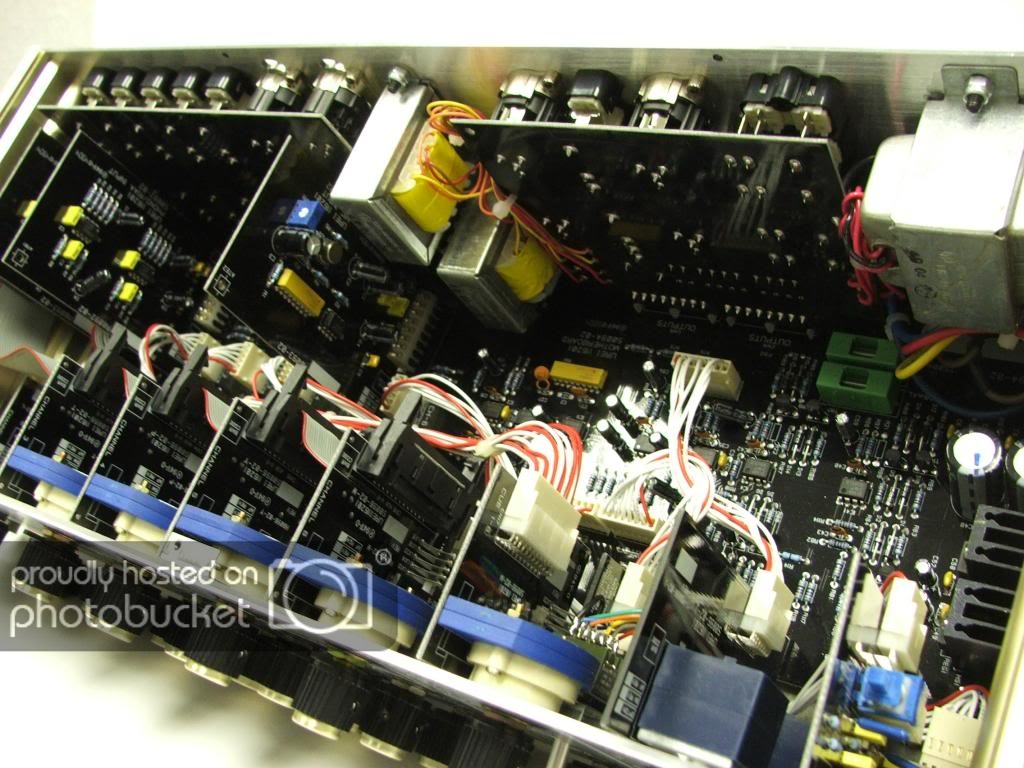

A los que os gusta el house y las mesas rotatorias, os pongo una Bozak "CMA-10-2DLa" y una Urei 1620 LE que me he cruzado buscando por Internet, y que tienen un pinta esquisita:

Bozak:

Urei:


Bueno, lo dejo ya que me estoy poniento todo bruto... :juas:

Un abrazo a todos! :ook:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
6
#101 por djnogue el 29/01/2013
Hola!

BrainKaos, felicidades tio! Un gran hilo sin duda. Muy interesante y bien documentado ;)

Muchas gracias!

Saludos!
Manolo
Subir
#102 por BrainKaos el 29/01/2013
#101

Muy buenas compañero! Gracias!! jajaja! Felicidades a ti también por tus aportes en el fantástico hilo de Hi-Level (te ha quedado de PM!! -no PM de Hi-Level- sino PM de Puta Madre!!), y cómo no, por esa pedazo de PM-4000 que te gastas!! jur, jur, canela en rama, colega!! jajjaja! :mrgreen:

A ver si nos marcamos unas sesiones para el disfrute del personal, que es lo suyo! :cascos:

Un saludaco tío!! :birras:

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
#103 por leotronic™ el 30/01/2013
BrainKaos escribió:
A ver si nos marcamos unas sesiones para el disfrute del personal, que es lo suyo!



Eso eso !!! :yeah:

https://soundcloud.com/leotronic
http://www.mixcloud.com/leotronic/
http://www.mixcrate.com/leopugliese

Subir
#104 por klubberboy el 30/01/2013
Lo secundo! mucha mesa mucha mesa... ahora toca mucha y buena música!!

Only dead fish go with the flow

Subir
#105 por BrainKaos el 30/01/2013
#99

Hola,

Gracias tío, no hay de qué! Se hace lo que buenamente se puede...

jaimitodj escribió:
Las fotos de los faders que has puesto son los "tanque" no???


Exacto. Luego ya, tienes el modelo K-ALPS lanzadera de misiles tomahawk de 100mm, pero esos ya se montan en los portaaviones Hi-Level y D&R Clubmix: http://www.alps.com/WebObjects/catalog.woa/E/HTML/Potentiometer/SlidePotentiometers/RSK/RSK_list.html

jaimitodj escribió:
mi mesa viene con esos faders que en vez de ser en horizontal son en vertical para que no se vean afectados por el polvo y la suciedad, cuales te venian a ti???


Pues ya los ves en la foto... Son marca "Bourns", jaja (yo es que flipo), el "part number" es el PTF60-TS06-103A2....
En teoría, se pueden poner estos otros de ALPS, de la serie RS**N: http://www.alps.com/WebObjects/catalog.woa/E/HTML/Potentiometer/SlidePotentiometers/RSN/RSN_list.html, son los que más se parecen de ALPS a estos que trae... y de hecho, pensaba que eran de ALPS... De todas formas, teniendo los acorazados, no pondría estos de la serie RS**N...

Aquí tienes el PDF de la serie PTF: http://www.bourns.com/data/global/pdfs/PTF.pdf, pero como hay dios que le voy a calzar los ALPS acorazados... ;)

jaimitodj escribió:
por curiosidad, donde los compraste??


En ebay, de un vendedor alemán que tiene mucho de ALPS y a buen precio (creo): http://www.ebay.es/itm/ALPS-CrossFader-RS60N12B-10KAx2-60mm-f-Disco-Mixer-DJ-/260623174801

Saludos!!

★·.·´¯`·.·★ MixCloud ★·.·´¯`·.·★ RTFM ★·.·´¯`·.·★

:hispasonic::amor:

Subir
1
