Mueble a Medida

  • 2
#16 por jose93 el 02/03/2016
lastsystem escribió:


Pues ya he encontrado un perfil rack en una tienda , pero no se si me va valer.
Ya que tiene 2 huecos si , un hueco no !
Creo que son perfiles rack expresamente para modulos de 4,2 cm de ancho, pero si tengo modulos de otros anchos, me puede condicionar la colocación de ellos.
Y 25 euros una tira de 2 metros


Esos perfiles te sirven, ya que te vienen a medida, si necesitas 1U, 2U, 4U.....te encajan perfectamente, ese está bien.

Saludos!
Subir
#17 por lastsystem el 02/03/2016
#16 Oido cocina !! :ook:

Si ,.. si que valdrán si !
Ya digo , que desconozco que tipo de medidas habido en la historia en los modulos rack.

Ademas , ese tipo de perfil viene con sujeción lateral, pensado para modulos de gran peso.
Que para el mueble pequeño que voy hacer , igual es demasiado

Y aun asi , me influiría en una posible balda que tenia pensado en poner !
Pero voy a seguir mirando , para ver que mas encuentro

Gracias por la info ! :wink:

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#19 por lastsystem el 02/03/2016
#18 Gracias ! otra web para tener en cuenta ! :wink:

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#20 por lastsystem el 09/03/2016

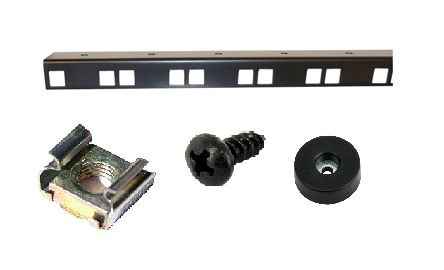

Bueno ! ,...pues ya tengo el perfil rack !

Dio la casualidad , que la semana pasada me invitaron a un concierto en Madrid este sábado y aproveche a buscar el perfil por la zona de la Calle el Barquillo y ahí si lo encontré !

17 euros la barra de 2 metros ( de 2 huecos), mas los tornillos para 5 modulos, a 0,50 centimos cada juego completo de tornillo
No es barato, no !
Pero es en angulo , asi podre poner una balda como tenia pensado

Al final lo que voy hacer , para abaratar algo mas el mueble , es poner el perfil rack en el frente y madera en la parte de arriba.
Asi podre hacer otro mueble mas si quiero.

Aun asi , deberia de encontrarlo por mi ciudad que seria lo mas lógico y mas económico

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#21 por lastsystem el 15/03/2016
Bueno, ahora el siguiente paso es saber en que medidas le hago.

La altura debería ser la misma o parecida que las mesas de estudio o de ordenador.
Y de estas , hay de todo tipo. :roll:
La altura de una mesa normal es de 70 / 74 / 77 cm mas o menos .
Y la de ordenador puede variar algo mas por el teclado, que puede estar mas bajo (balda extraíble) y el monitor a mas altura

En el ancho , dependo de los modulos rack y que yo sepa estos pueden tener unos 40 o 30 cm de fondo los mas antiguos o mas grandes .
Y de 10 o 20 cm los mas sencillos o mas nuevos
Los componentes informáticos , son cada mas mas reducidos

O sea que con una altura total de 74 cm (con ruedas incluidas) y un ancho de 45 o 50 cm ya estaría bien.

Como tengo que tener en cuenta los cables , adaptadores y transformadores, para estos hare un hueco o agujero en la trasera de la balda de abajo ,para que se puedan dejar junto con la regleta de enchufes , por ejemplo

Ademas voy a dejar unos 5 cm de hueco atrás , para que los cables pasen por el suelo o por arriba y no molesten si queremos pegar el mueble a la pared. Ya vere si se lo hago o no en los laterales tambien
O sea que con un ancho de 50 cm me quito de problemas.

En cuanto a la madera o el color , hay de todo tipo también.

Tenemos Melamina , Contrachapado (Okume) , DM .
El DM y el Okume habría que pintarlos o sea que seria mas curro , o sea que nada !

Con un melanina poro de un grosor de 1,6 cm es mas que suficiente y las hay de colores muy diversos
Lo importante estará en las traviesas para que tenga una buena estructura y unos buena fijación con los tornillos.
Que igual estéticamente igual no gustan , pero voy a la utilidad que es lo que nos interesa.

Si encuentro melanina poro negra , lo hare negra ,..aunque la blanca también estaría muy bien, que a las tias les gusta mas, asi no hay problemas con la novia o la mujer , jejeje

Bueno , ya vere lo que encuentro, claro :cool:


http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#22 por lastsystem el 09/04/2016

El siguiente paso es hacer el despiece .
Cuando pides unas tablas , te suelen cobrar el tablero entero.
O dependerá de la cantidad, pero creo que te suelen cobrar el tablero entero y hasta por los cortes realizados.

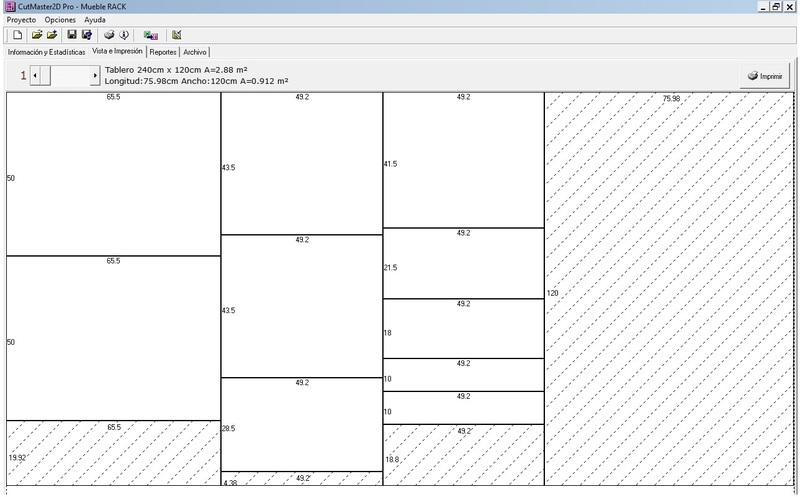

Yo suelo utilizar el programa CutMaster 2D Pro para despiezar el tablero y viene muy bien para aprovechar todo en el.
http://cutmaster2d.com/esp/index.html

Hay diferentes tipos de tableros , pero el que se suele utilizar mas en las empresas, es el de 244 X 122 cm.
Solo es ingresar las medidas y tener en cuenta el corte del disco, pero con dejar pequeños sobrantes es mas que suficiente.

Y en caso del rack que voy hacer, me sobra tablero que puedo utilizar para hacer otro modulo rack .
Y asi voy hacer , me da justo para un modulo rack que se pone encima de la mesa o incluso , ya que le hago a medida , intentare que valga para que se pueda colgar a la pared.


He estado liado estas ultimas semanas , pero espero seguir esta próxima y ya hire poniendo imágenes de como voy montando los rack :cool:

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#23 por lastsystem el 09/05/2016

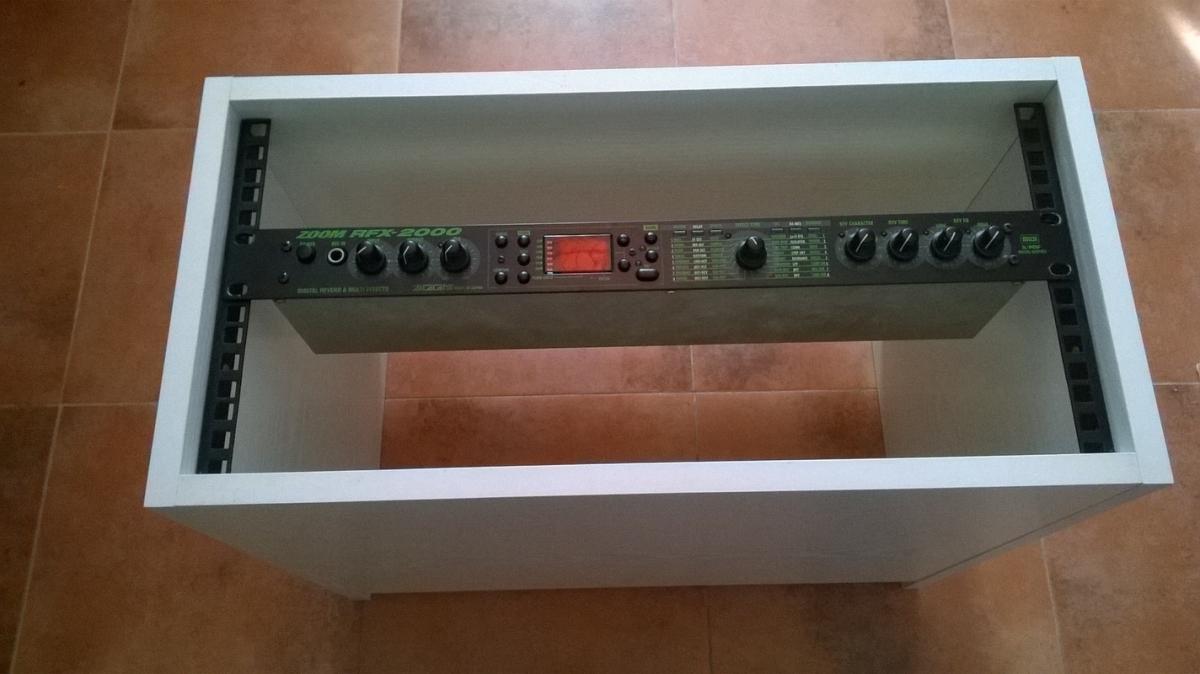

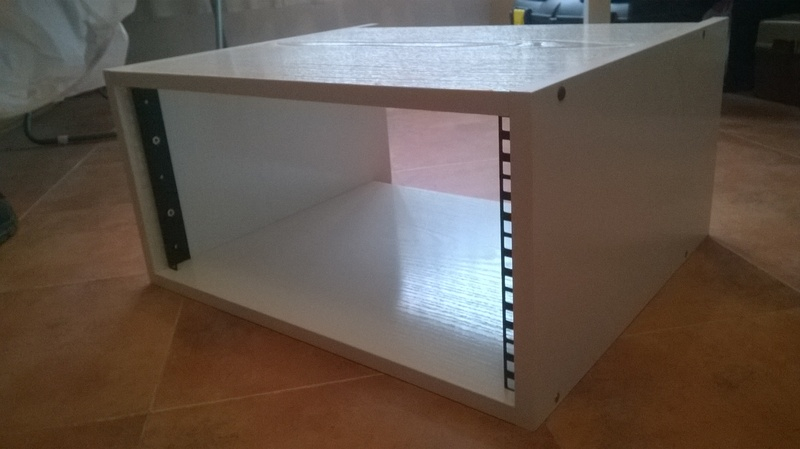

Bueno ! , pues ya voy armando los armarios rack

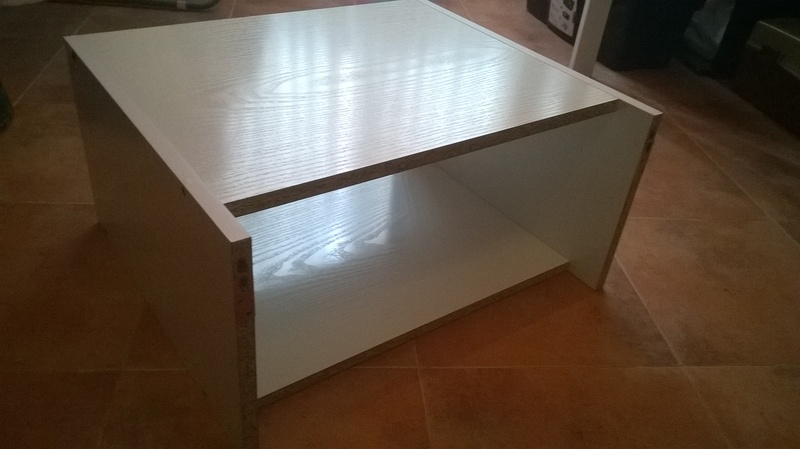

El modulo sencillo ,tiene 45 cm de fondo y le he dejado huecos de 5 cm arriba y abajo para el paso de los cables
Podria hacerle unos agujeros laterales , pero todo dependerá de la colocación en la mesa estudio,..aunque creo que no harian falta con esos huecos

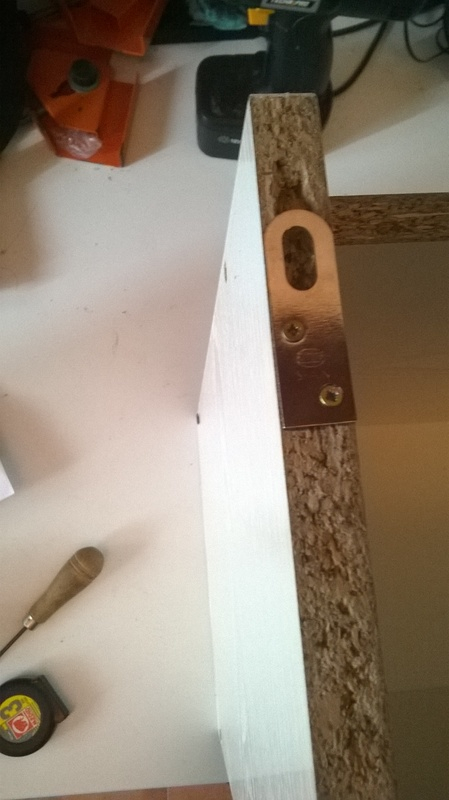

Lo que si hecho , es ponerle colgadores por si se quiere colgar a la pared .
Estos están internos en el costado , o sea que si se quiere le puedes colgar a la pared o bien, ponerle encima de una mesa sin que me molesten estos enganches.

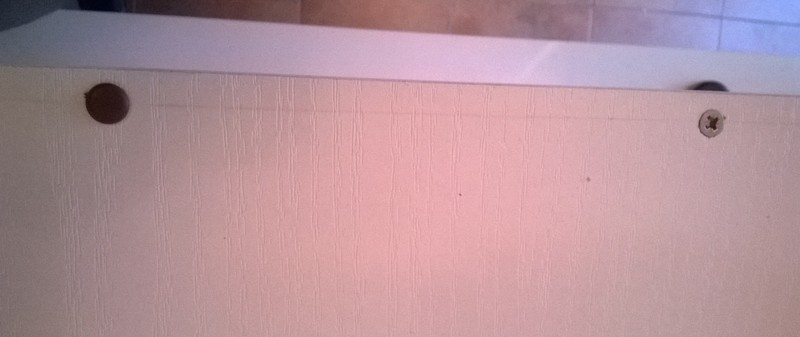

A los tirafondos se les podrá poner un pequeño tapon, para que queden tapados (he puesto uno marron para que se viera mejor)
Y el color de la melanina es blanca (poro) , que con el contraste de las luces de los racks quedan mas llamativos, creo yo, jejeje

Y nada mas ! ...ya comentare mas adelante el coste total del modulo , pero sale baratillo
Y es de 5U o sea para 5 racks sencillos

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#24 por lastsystem el 26/05/2016

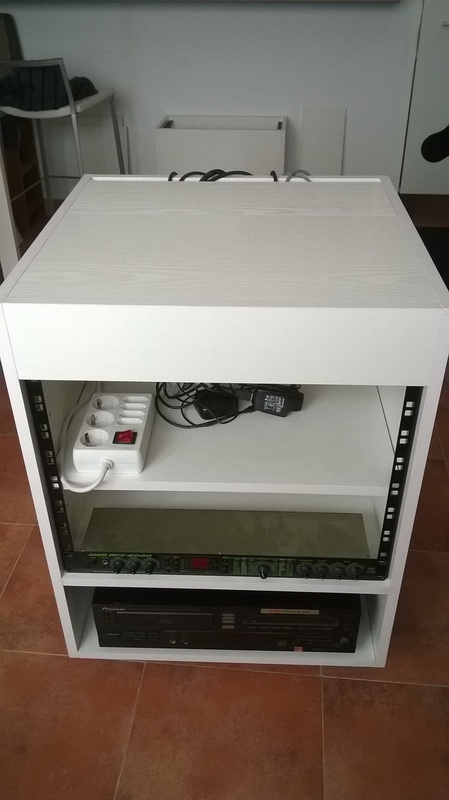

Bueno , por fin acabe el mueble !!

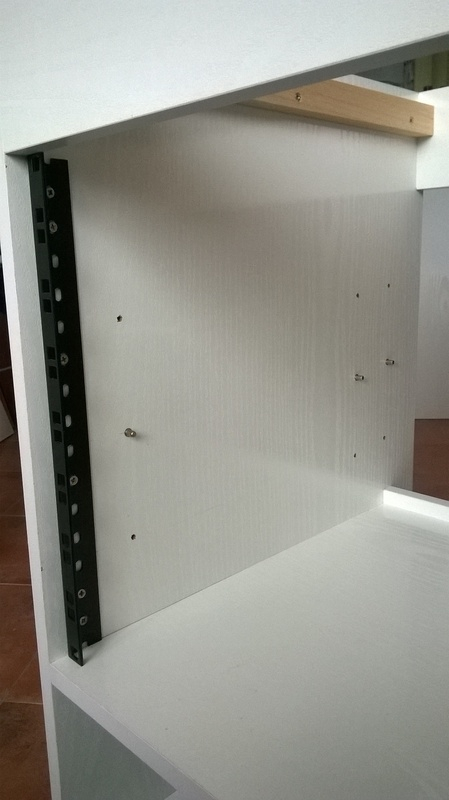

Y como ya comente, esta preparado para poner racks horizontalmente y en posicion hacia arriba.

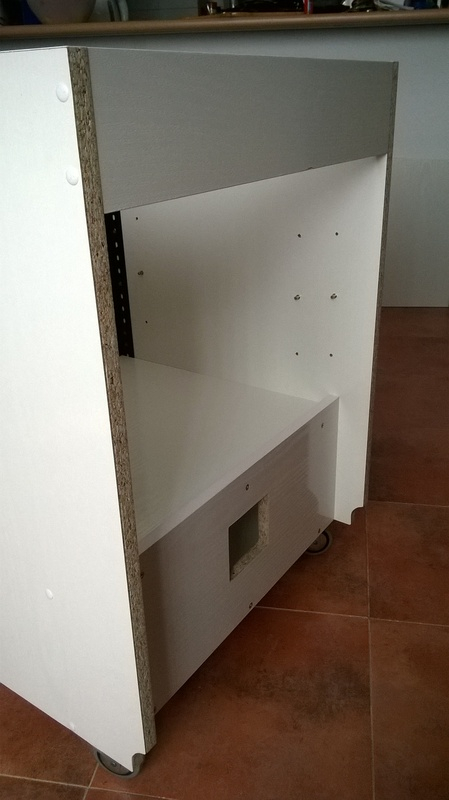

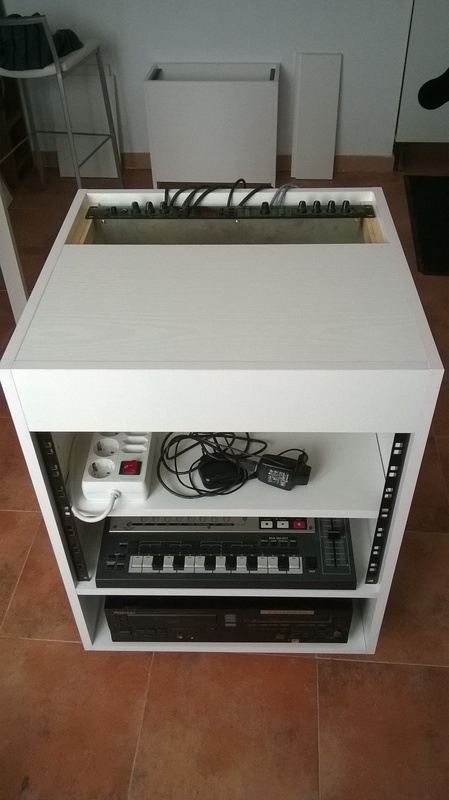

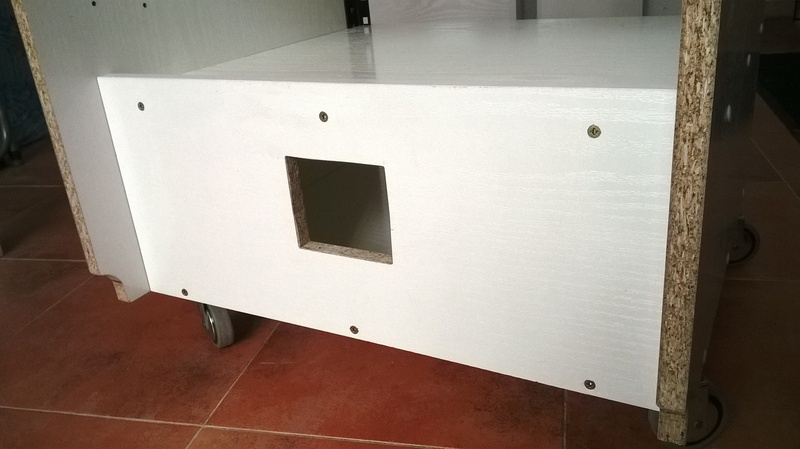

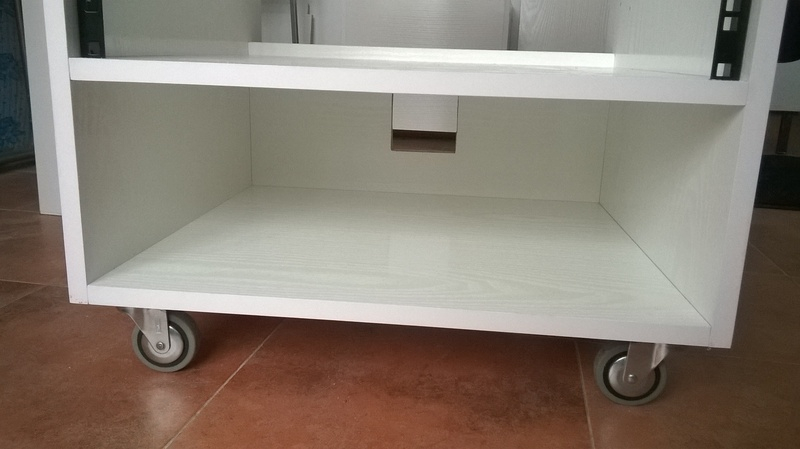

Deje de un hueco de 16cm abajo del todo (con un agujero cuadrado en el fondo), pensado para dejar los adaptadores y el paso de ellos ...y poner la regleta de alimentacion, por ejemplo.

En la posicion de enfrente, se puede poner una balda a 3 alturas ,... esto esta pensado por si tienes muy pocos racks y dejar arriba completamente como mesa , por ejemplo.

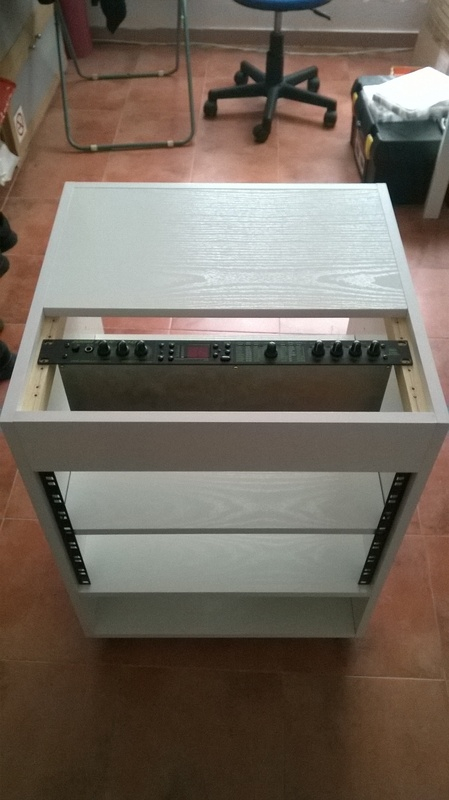

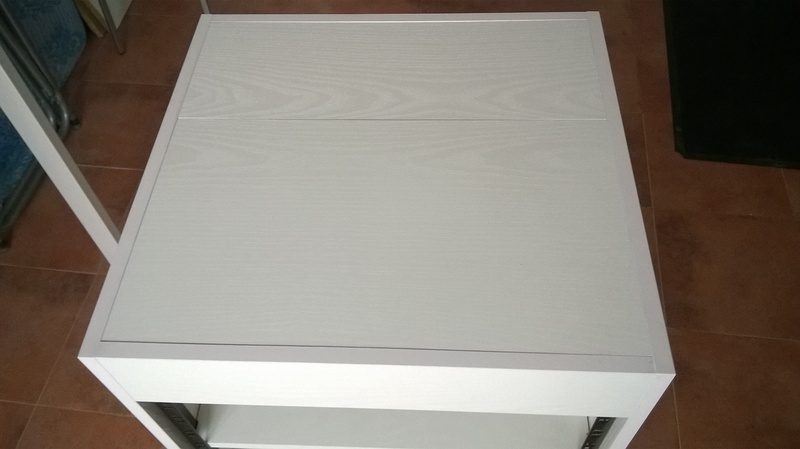

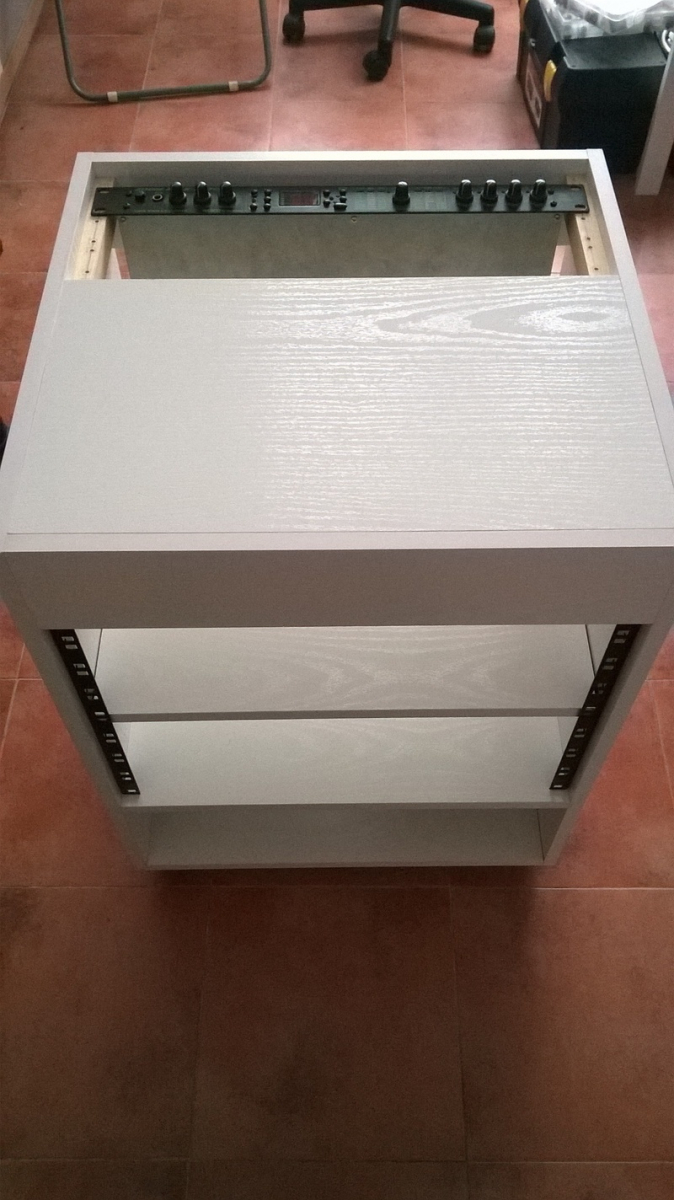

Ya digo ,puedes dejar la parte de arriba como mesa o semi-parte ya que se pueden mover las 3 tablas de melanina que hice y ponerlas a tu gusto ;...para dejar pasar cables por arriba o poner los propios racks cerca de ti... o al fondo ( o haciendo un angulo con las tablas ,como se ve en las imagenes)

Aqui ya entraria en juego la cantidad de racks que uno tiene;... que tipo de fondo tienen tus racks y como quieras tu ponerlo ,... es lo bueno de hacerlo a medida

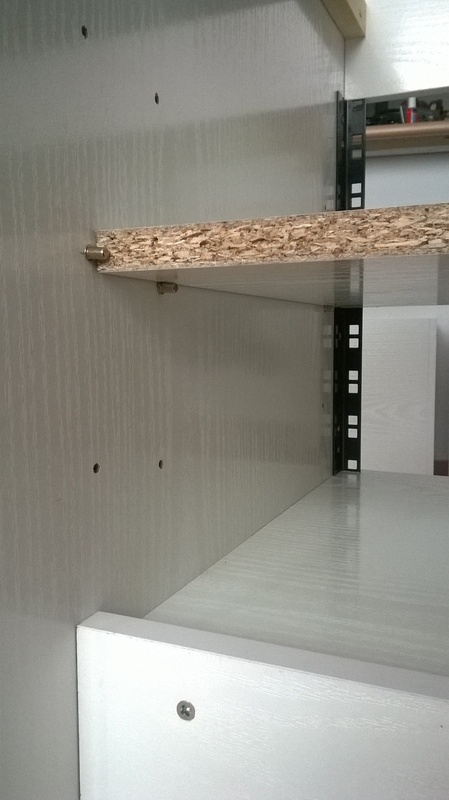

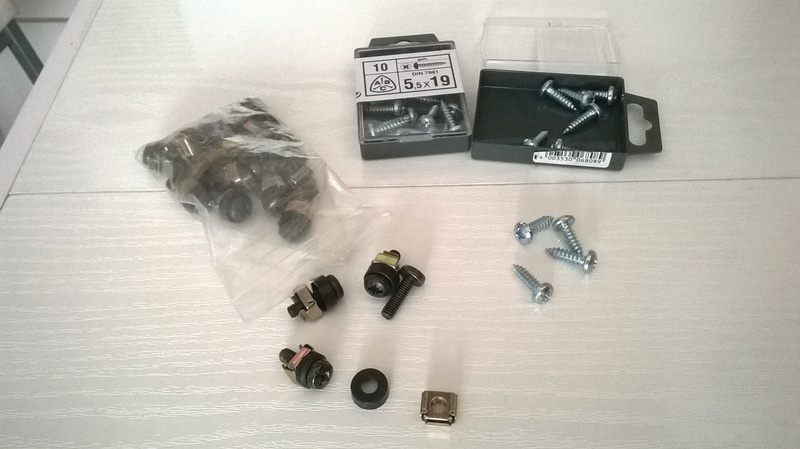

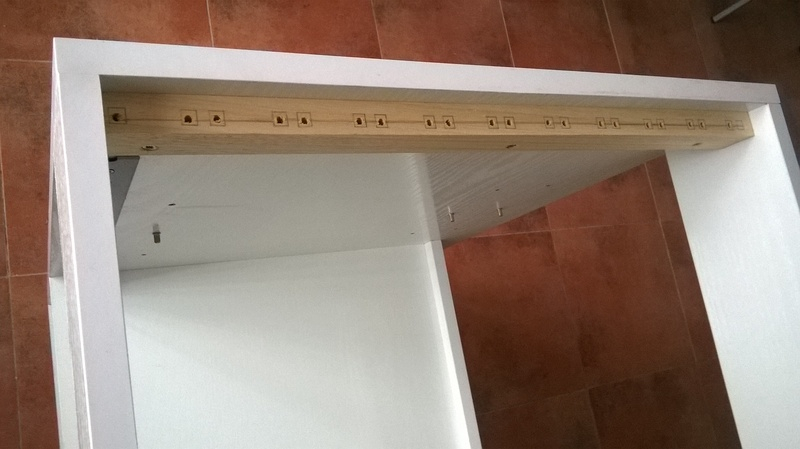

Para poner los racks de arriba, elegi unos listones de madera que era mas que suficiente, pero ya preparados con agujeros guias para sujetarlos con unos tornillos que compre especialmente para ellos

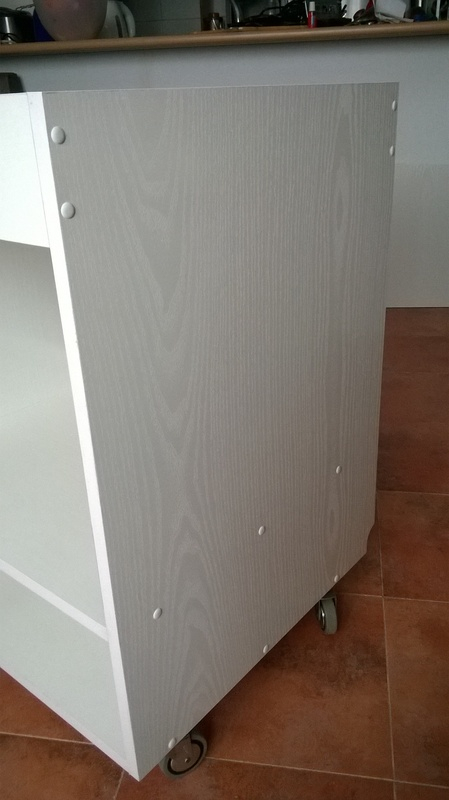

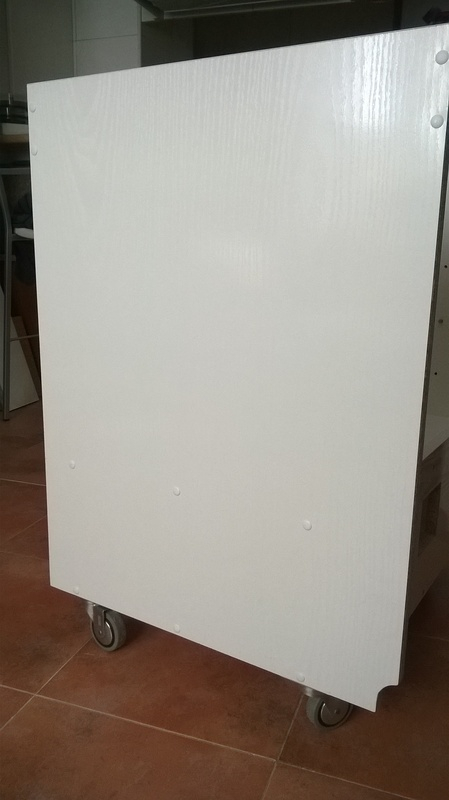

Como ya dije, el mueble tiene ruedas;...tiene 5 cm de hueco atras para el paso facil de los cables, tanto arriba o por abajo y le hize unos rebajos a los laterales para que libre un posible rodapié alto
Se podria haber hecho unos agujeros laterales , pero creo que con que puedas ponerles por arriba o por abajo es mas que suficiente

El mueble mide 74cm de altura , 50cm de fondo y 53cm de ancho y esta pensado para racks de 40cm de fondo ( con algunos cm mas para la conexión de los cables)

En total son 18U de capacidad , pero lógicamente según el ancho de los racks y su posición , se podrían poner 12 racks (mas o menos )

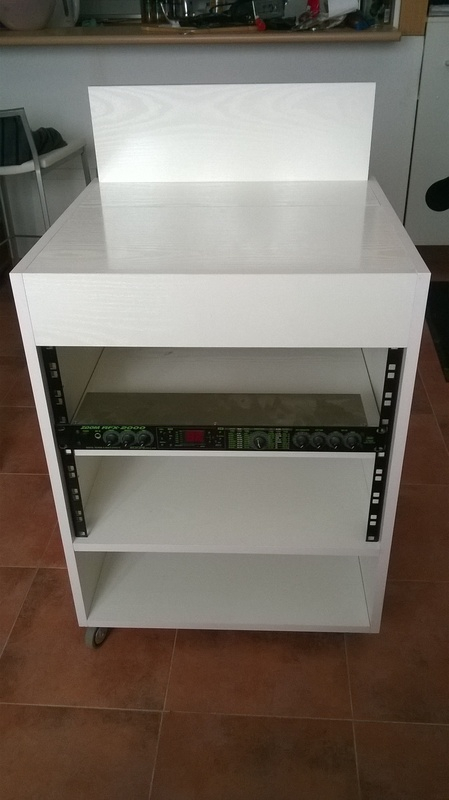

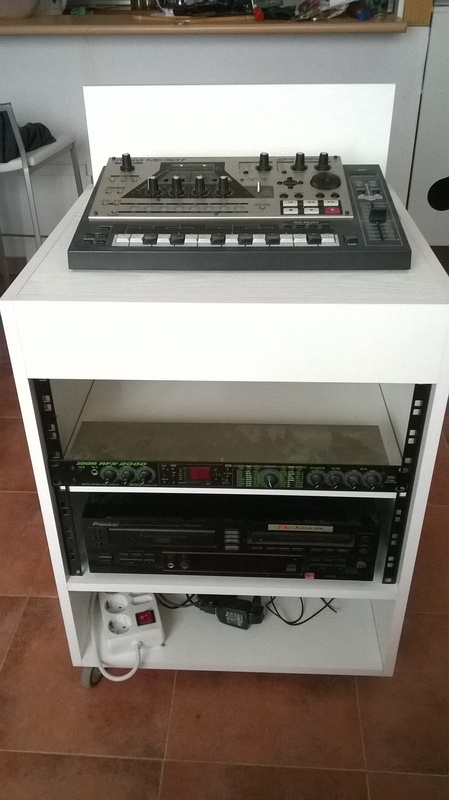

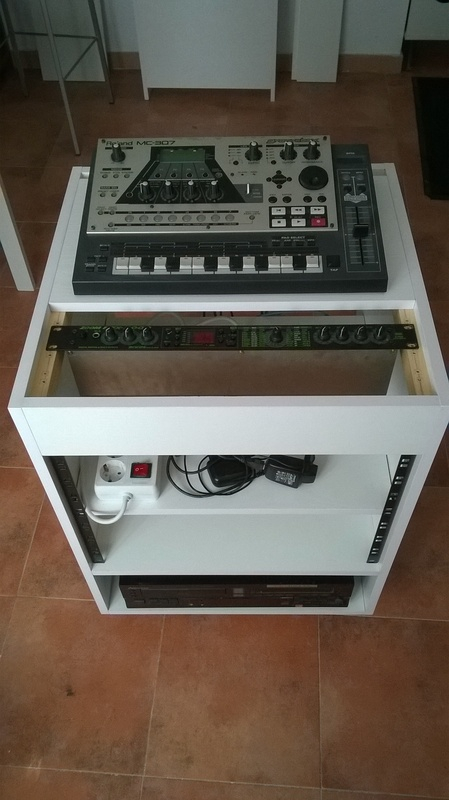

Bueno os dejo varias imagenes de como se podria poner el mueble y de como es

Le pondre a la venta como hice con el otro, ya me direis si os gusta :razz: :

http://www.hispasonic.com/anuncios/mueble-rack-5u/536499














http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
#25 por microchyps el 27/05/2016
:amor: =D> =D> :ook:

microchyps (con "y" griega), es un juego de palabras, y no un error ortográfico.

Subir
#26 por lastsystem el 27/05/2016
#25 Gracias nuevamente por el apoyo microchyps :birras:

http://www.lastsystem.com.es
https://musescore.com/user/1382811
"Si te molesta lo que digo, imagínate si supieras lo que pienso"
No soy Antisistema,.... soy Antimierdas ,...es que no me gusta la Mierdacracia que tenemos !!

Subir
1
#27 por microchyps el 27/05/2016
#26 A tí, siempre ;)
