Órgano con sistema midi

#76 por modulay el 09/02/2010
No se me ocurre otra opción que no sea usar transistores, uno por cada canal...y eso no creo que salga más barato.
Un buffer de estos puede costar unos 40-50 céntimos, dependiendo de donde lo compres.
Subir
#77 por organistico el 09/02/2010
Ok... ya diré algo cuando acabe de montar el CORE y los DOUT...

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#78 por jBetances el 09/02/2010
Tiene que haber un buffer que aguante las 8 valvulas... :-k

Sin firma, por ahora...

Subir
#79 por organistico el 09/02/2010
Alguien escribió:
Tiene que haber un buffer que aguante las 8 valvulas... :-k


Sí que las aguanta, lo que pasa es que no aguanta 4 por salida, no aguanta ni 2 cuando hay un clúster... Pero 1 por salida en clúster sí... por lo tanto, colocaré 21 búffers, 1 salida para cada solenoide (168) :wink:

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#80 por modulay el 09/02/2010
Efectivamente.
La diferencia son unos 7 u 8 euros en buffers. Tampoco es mucho.
Aparte, estos integrados ya llevan incorporado su diodo a la salida de cada canal para paliar las inversiones de polaridad que provocan los picotazos de corriente cuando la carga es de tipo inductivo.

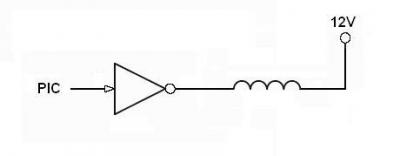

Y no hay necesidad de pull-ups ni zéners...activando los solenoides con un nivel bajo (0V) basta con conectar un terminal de la bobina a los 12V y el otro terminal a la salida del buffer, sin añadiduras.
Archivos adjuntos:
BBCode:
Subir
#81 por organistico el 10/02/2010
ok comprendido...

sólo una pregunta más: para la utilidad que le quiero dar sólo voy a utilizar los puertos J1 (Alimentación), J8 (DOUT) y no sé si es el MIDI IN o el MIDI OUT... Supongo que si entra la información de ordenador sería MIDI IN, por lo tanto J13...

Me lo podríais confirmar?

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#82 por modulay el 10/02/2010
Sería el MIDI IN en el conector J13,sí...aunque ya que te pones, ponle también el midi out, que sólo son 2 resistencias y el conector DIN.

Mirando el DOUT...si te soy sincero, no me gusta mucho para la aplicación que le quieres dar...
Está muy bien para encender leds, pero para reproducir midi en tiempo real veo algo tosco usar registros de desplazamiento, sobre todo si los colocas en cascada para controlar conjuntos de 32 válvulas.

Contando con que el pic va a 10 MHz, habría que estudiar con detenimiento los tiempos de proceso para sacar los bits de activación vía serie, ya que podría conllevar latencias...aunque quizá me estoy alarmando innecesariamente, pero yo preferiría buscar otro modo más eficaz antes de ponerme a analizar la viabilidad de los DOUT de ucapps
Subir
#83 por organistico el 10/02/2010
Alguien escribió:
...ya que podría conllevar latencias...


Bueno, si es como un "reproductor" no pasaría nada, pero a la hora de manejarlo a través de un teclado, podría ser molesto... de cuántas milésimas estaríamos hablando???

he encontrado el circuito que voy a hacer en esta página, donde emplean los ULN2803
http://www.avishowtech.com/mbhp/mbhp_doutR4.html
la imagen que interesa de esta página es:

Si está en la página, debe funcionar correctamente... nop?

Lo cierto es que lo voy a montar toso, sólo "por si acaso", por si alguna vez quiero hacer de todo con este circuito... :wink:

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#84 por modulay el 10/02/2010
organistico escribió:

Bueno, si es como un "reproductor" no pasaría nada, pero a la hora de manejarlo a través de un teclado, podría ser molesto... de cuántas milésimas estaríamos hablando???


Habría que hacer un análisis del tema para poder hacer una estimación

organistico escribió:

he encontrado el circuito que voy a hacer en esta página, donde emplean los ULN2803
http://www.avishowtech.com/mbhp/mbhp_doutR4.html
la imagen que interesa de esta página es:

Si está en la página, debe funcionar correctamente... nop?



Ese circuito está pensado para activar relés. Si los registros de desplazamiento resultaran viables, te va como anillo al dedo
Subir
#85 por organistico el 10/02/2010
Pues probemos a ver... yo lo monto y cuando lo termine (dentro de 1 semana iré a comprar los componentes, y cuando acabe de soldarlo, informaré :wink:

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#86 por organistico el 20/02/2010
hola de nuevo!

mirad, he ido a comprar el material y tengo una duda sobre el regulador del voltaje: según la lista de componentes, es el 7805, pero a mí me han dado el 7808. Es compatible o debo ir a que me den el correcto?

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#87 por modulay el 20/02/2010
Se han equivocado.
Ese no te sirve. Que te den un 7805.
Subir
#88 por organistico el 20/02/2010
ok... pues a esperar una semana más para montarlo definitivamente... :evil:

"Estudiar teoría musical sin tocar ningún instrumento, es como hacer el amor por internet"

Subir
#89 por jBetances el 21/02/2010
Puedes ir haciendo pruebas.Solo trata de conseguir un voltaje DC de 5 voltios.

Sin firma, por ahora...

Subir
#90 por modulay el 21/02/2010
No le compliques la vida al chaval, hombre #-o
