Que os parecen mis prototipos de foco LED RGB caseros

  • 1
#1 por pesga steven el 28/11/2012

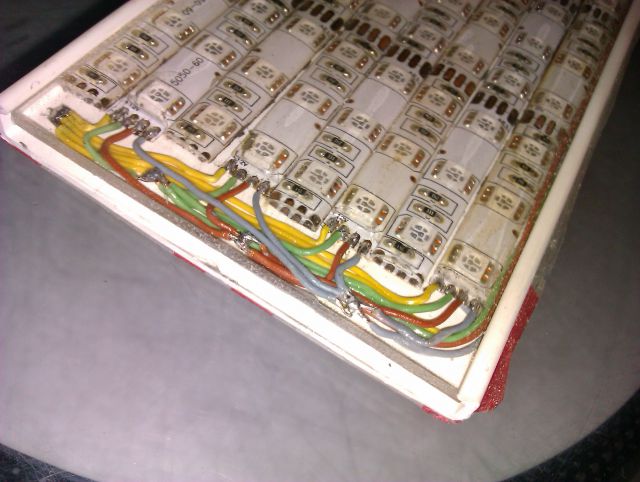

uso como base una tapa de canal, con 8 tramos de tira led rgb (que lleva el doble de leds mas que la típica) y va tapada con un metra-quilato,
todavía le faltan los laterales que los haré de madera o plástico para poder colgarlos .

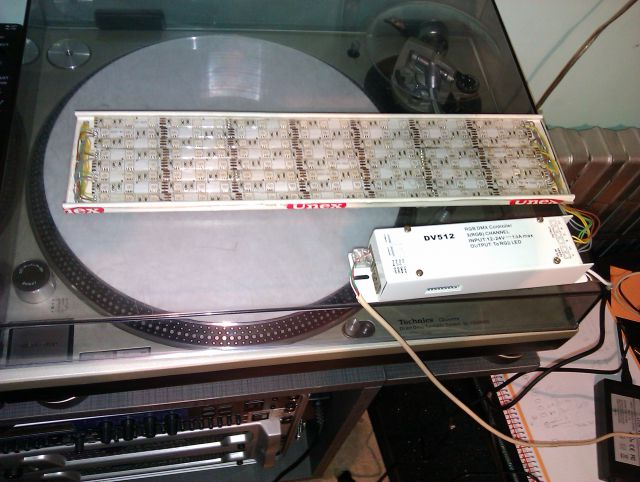

los controlo con el dmx 512 de 3 canales especial para leds

en total lleva 168 leds rgb creo que del tipo sdm.

cada canal del led me consume 1 amperio a 12 voltios, osea ... cada color gasta lo mismo que una tira rgb de 5 metros típica.

serian 36 vatios por foco¡¡¡ la verdad es que alumbran muchisimo

se calientan bastante si los dejo blancos todo el rato, puede que le ponga una pieza de aluminio a modo de radiador, pero tengo que hacer mas pruebas.

tengo 4 preparados como los de la foto, y para alguna que otra fiestecilla será suficiente.

lo peor hacer tantas soldaduras #-o pero bueno los trozos de led iban a ir a la basura.




Subir
#2 por WEEEICH! el 29/11/2012
Buena party !

Y espero que aguanten muchas más, aunque a primera vista parecen unas cajas de polvorones...

WEEEICH!
Subir
#3 por ilsoma events el 29/11/2012
Sobre cuanto puede costar el controlador, sabes donde lo venden?

Me interesa mucho y creo que currandote una base "disipiadora" podría quedar muy bien y ademas ahorrarte bastante.

Gracias y un saludo.
Subir
#4 por pesga steven el 29/11/2012
no se si le pondré disipador, tampoco creo que encuentre en ninguna tienda, y como cuando mas se calientan es cuando están en color blanco al máximo de intensidad, ademas la tira aguanta mucho.

sobre el precio.. este me sobró de un local donde al final lo hice a través de reles, ademas este es el mas basico que solo lleva tres canales, otros llevan a parte de los colores, otro canal para flash o intensidad...

es parecido a este

http://store.pcimagine.com/dmx-rgb-led-strip-controller-p-101839.html

este es el bueno

http://www.deskontrol.net/es/controladores-led/14-controlador-led-dmx-spi-para-tls3001-tls3002.html

y por ebay compré el usb-dmx por unos 35 euros.... que lleva el soft freestyler gratuito para controlar con el pc

http://www.ebay.es/itm/290804690541?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_4910wt_906


no sale muy caro el sistema dmx, y con el pc es facilisimo
Subir
#5 por ilsoma events el 29/11/2012
Muchas gracias, ara miraré haber. Por casualidad no tendrás ningún vídeo no?

saludos.
Subir
#6 por pesga steven el 29/11/2012
de que?
Subir
#7 por ilsoma events el 30/11/2012
De los focos para ver como funcionan y tal
Subir
#8 por pesga steven el 30/11/2012
ya lo haré, dale a seguir y te saltará el aviso, pondré como va para configurarlo con el dmx en el pc
Subir
#9 por ilsoma events el 30/11/2012
Como ves estos leds http://www.ebay.es/itm/ws/eBayISAPI.dll?ViewItem&item=330695838560&hlp=false#ht_4043wt_1037 ? Me valdrían para hacer algo similar.

Saludos y gracias.
Subir
#10 por pesga steven el 01/12/2012
pues es el mismo, por lo que veo

con el mando ya puedes hacer secuencias, si no te quieres complicar con el dmx

ojo el alimentador va a parte debe de ser una fuente de alimentación conmutada, o sea electrónica,
-------------------------
esta la vende el mismo, pero no se si aguantará mucha caña

http://www.ebay.es/itm/Fuente-Alimentacion-12v-5A-ideal-Tiras-de-LED-Tira-RGB-Power-unit-led-strip-/230888225977?pt=LH_DefaultDomain_186&hash=item35c202bcb9#ht_2429wt_1159

lo le pongo una parecida a esta:

http://www.ebay.es/itm/FUENTE-DE-ALIMENTACION-CONMUTADA-INDUSTR-12VDC-25A-300W-/350657214400?pt=LH_DefaultDomain_186&hash=item51a4cc77c0#ht_4113wt_1159
Subir
#11 por barrih el 27/12/2012
como consigues manejarlos por dmx aparte de por un controlador claro esta saludos y buen invento
Subir
#12 por pesga steven el 27/12/2012
CON ESTE ADAPTADOR COECTADO AL PC, PERO PUEDE IR a una mesa dmx sale por 35€ + 0 -

Subir
#13 por pesga steven el 27/12/2012
ya le tengo hecho los soportes, cuando le coloque los cables ya colgaré mas fotos
Subir
#14 por pesga steven el 31/12/2012
encontré estos controladores por 16 € nada mas.... ya pedí un par

http://www.ebay.es/itm/221037229042?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649#ht_4465wt_1186

Subir
#15 por pesga steven el 21/04/2014

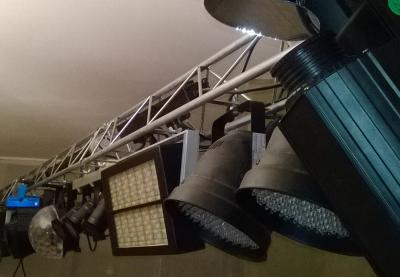

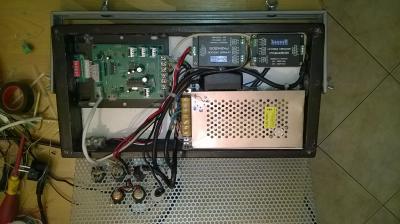

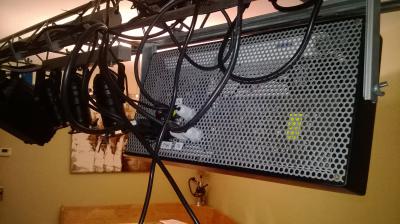

bueno dejo las fotos definitivas ya que le he cambiado el decodificador dmx de 3 canales por uno de 4, que lleva función de sonido, auto, y tal.

dentro hay otros 2 para controlar otros aparatos como la luz negra, maquina de humo, láser de puntos, y unos focos para iluminar la cabina,

también tengo un canal reservado para el próximo proyecto.. ''la maquina de pompas de jabón''
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
