Paneles acústicos DIY (fotos y medidas)

#1 por pablo_04 el 22/11/2014
Hola, acá les dejo unas fotos y medidas de unos paneles que hice en estos dias,
para colgar en la pared y también en el techo.

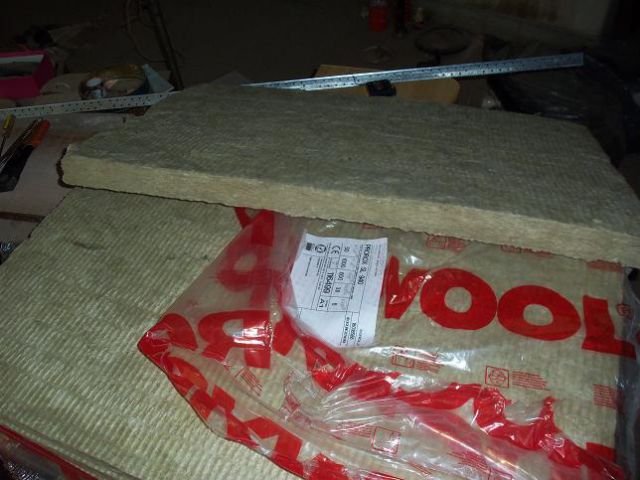

El material absorbente utilizado es lana mineral de roca volcánica de 50 mm de espesor
y 75 kg/m³ de densidad.
Las medidas del panel son de 0,60 mts de ancho x 1,25 mts de alto
(las planchas de lana de roca que conseguí vienen de 0,60 mts de ancho X 1,00 mts de alto,
por lo que tuve que agregar un pedazo de 0,25 mts)


La estructura que la contiene es perfil de chapa galvanizada,
utilizada para construcciones en seco, llamada cantonera.
(viene en tramos de 2,60 mts)

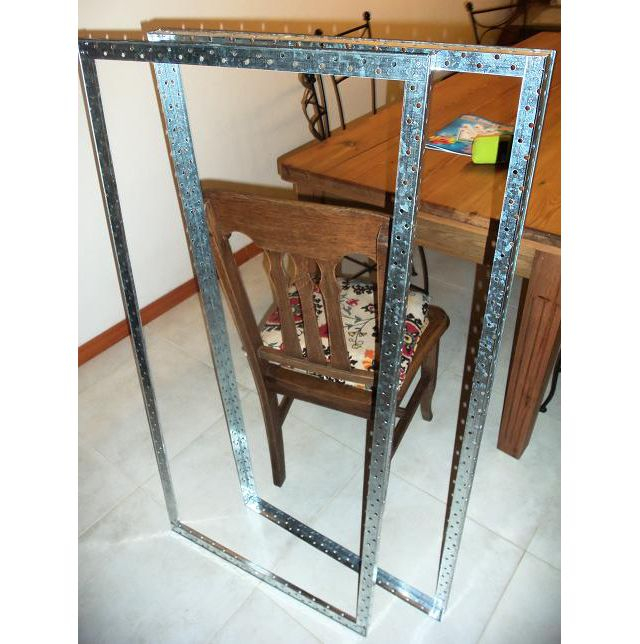

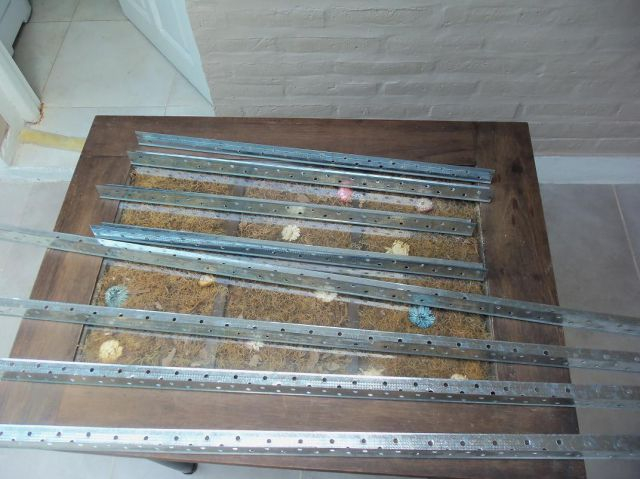

El primer paso es cortar 4 tramos de cantonera de 1,25 mts y 4 tramos de 0,60 mts

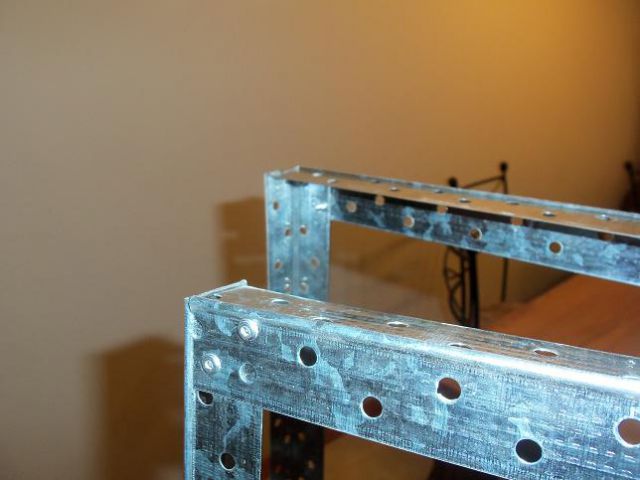

y unirlos con remaches pop en cada vértice, formando un cuadro, teniendo en cuenta
con una escuadra que todos ellos tengan 90º. En total se necesitan 3 cantoneras
para formar dos cuadros que componen un panel.

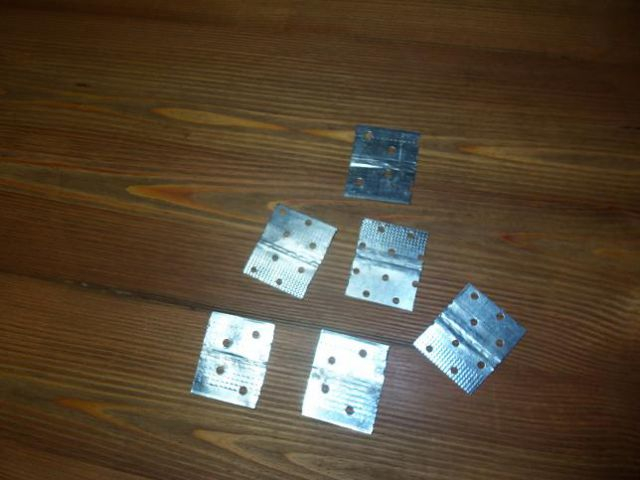

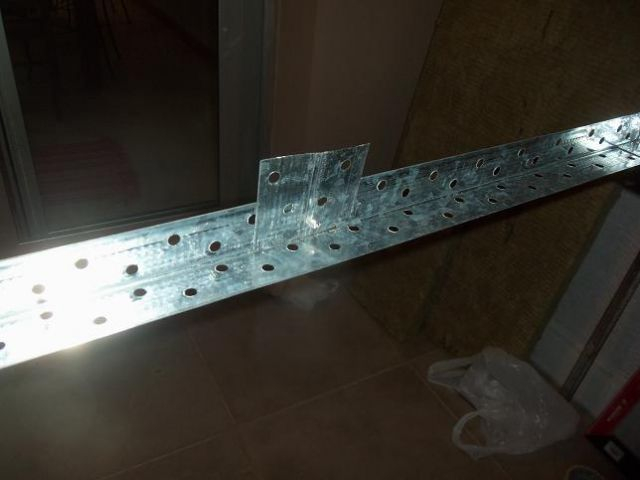

Luego cortamos, de recortes que nos quedaron, 6 trozos de cantonera de 5 cms de largo
y con un martillo los abrimos y aplanamos para que nos queden bien chatos.
A estos trozos los vamos a colocar para usarlos de tope y nivelación de altura (5 cms) para
cuando unamos los dos cuadros con la lana dentro.
Con remaches colocamos 2 en cada lado largo y uno en el lado corto.

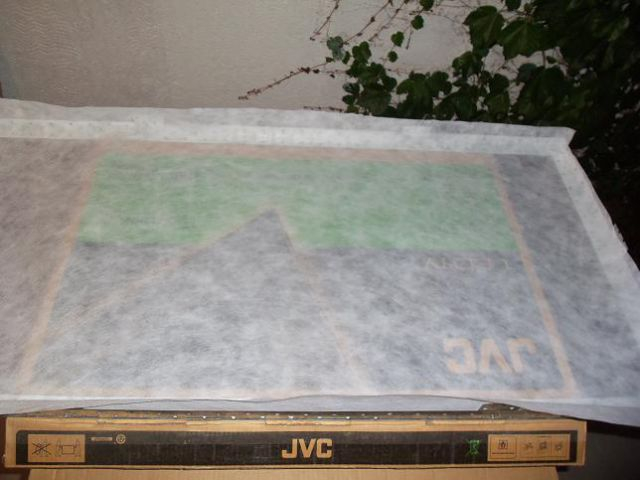

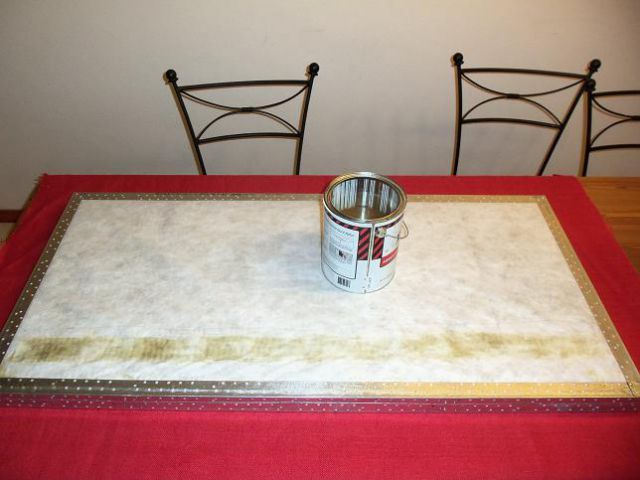

Para la cara del panel que no se verá (lado parded) colocamos una tela llamada friselina,
que es bien económica y nos sirve para proteger la lana de roca.

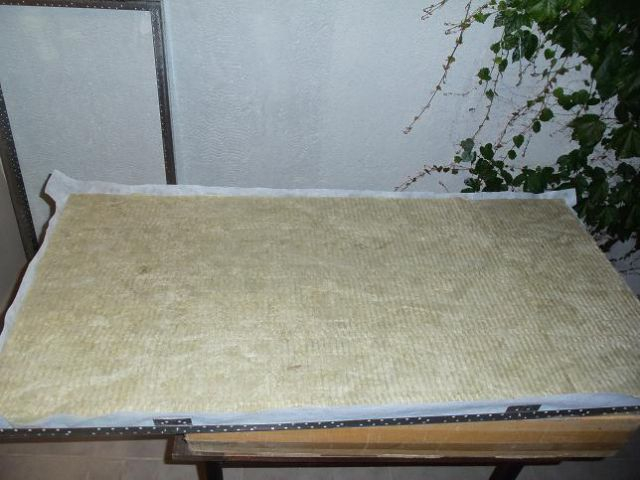

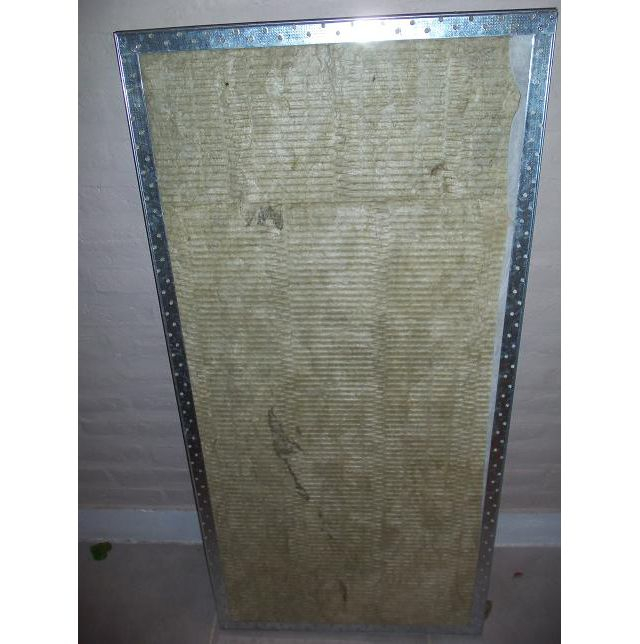

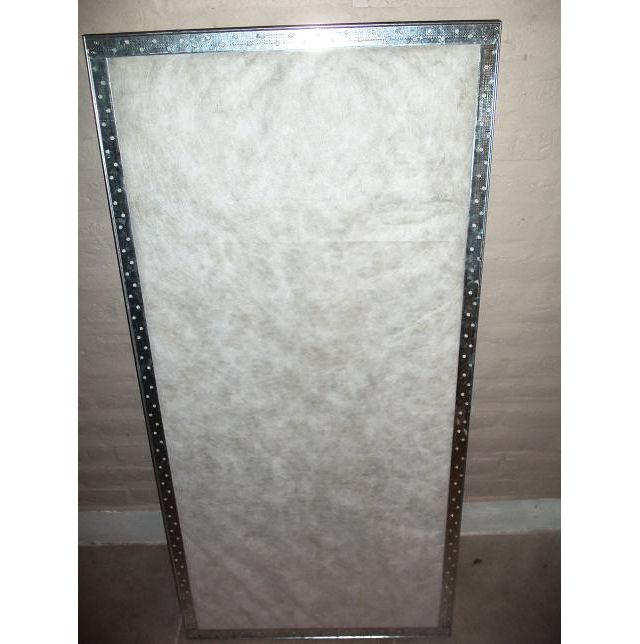

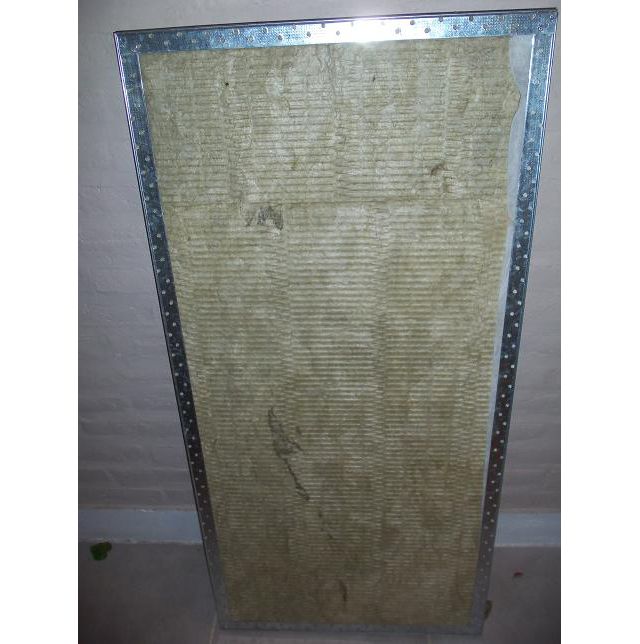

Luego colocamos la lana de roca, cuidando que quede bien tirante la friselina
y cerramos con el otro cuadro la parte de arriba.

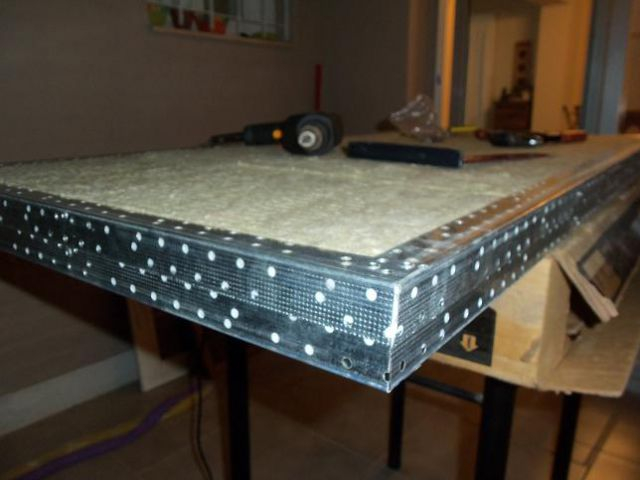

Hacemos presión en cada lugar donde se encuentran los topes y colocamos el remache,
de esta forma se nivela todo el cuadro a la misma altura que tiene la lana mineral (5 cms)

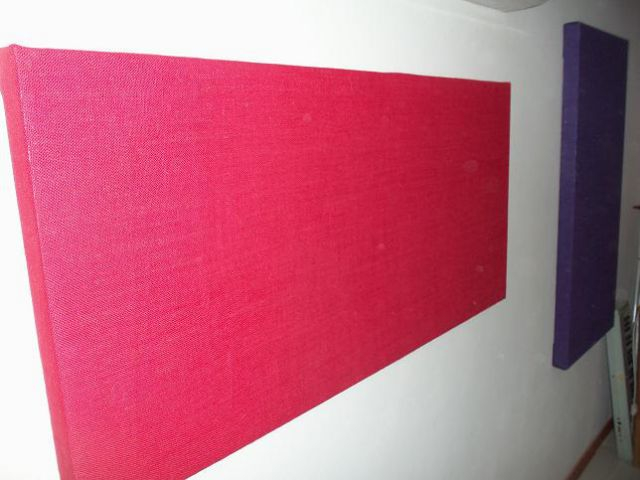

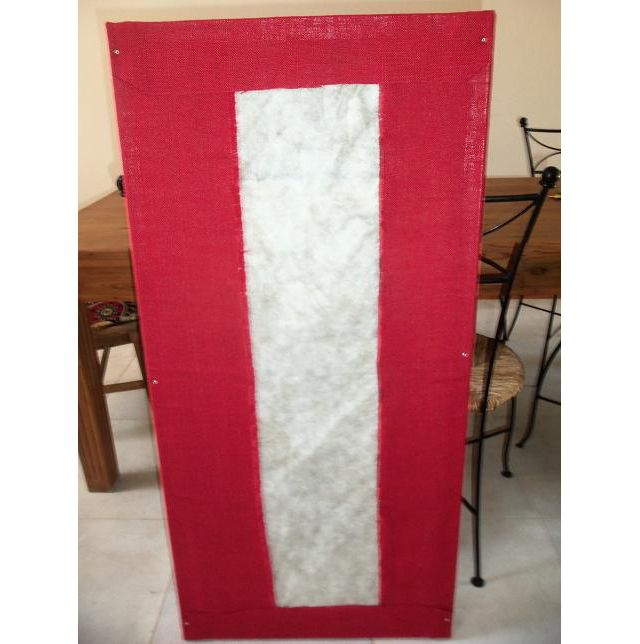

La tela utilizada es arpillera, la colocamos en una mesa con el panel arriba
y colocamos adhesivo de contacto y se pega de cada lado por vez,

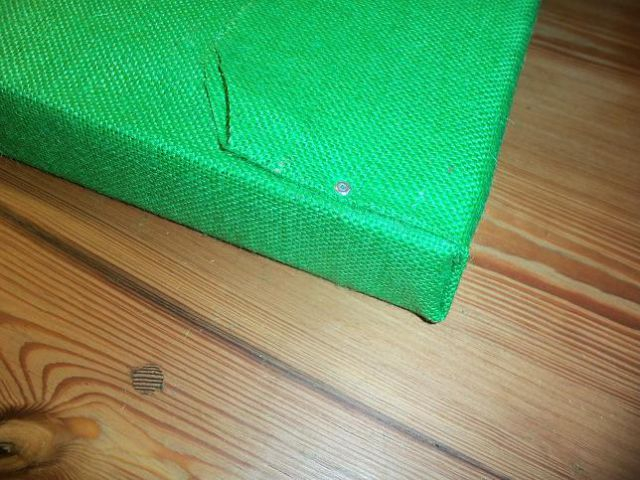

teniendo en cuenta que quede bien tirante. Con un remache se refuerza al
medio de cada tramo largo y en cada esquina para sujetar bien la tela al cuadro.

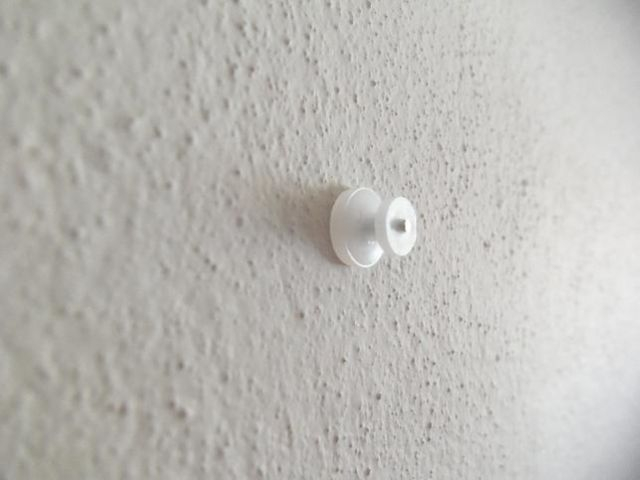

Para colgarlas a la parded utilicé un clavo que ya viene preparado en la punta
con plástico, llamado cuelga facil (soportan hasta 14 kgs) y del lado del panel
solamente lo marqué con un cuter realizando un pequeño hoyo para que entre el plástico.

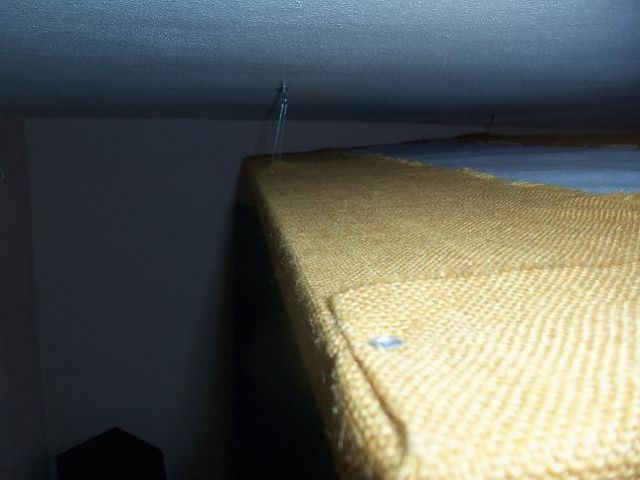

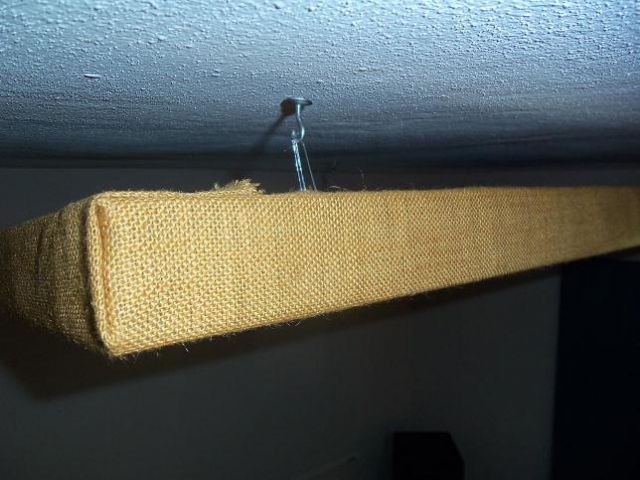

Colgué uno del techo, arriba de la zona donde uno se sienta (punto dulce)
sujetados con unas tanzas y con un gancho atornillado en el techo con un tarugo.
(dos en la parte del frente y uno al medio en la parte de atrás y con un poco más
de tanza para que quede un poco inclinado)

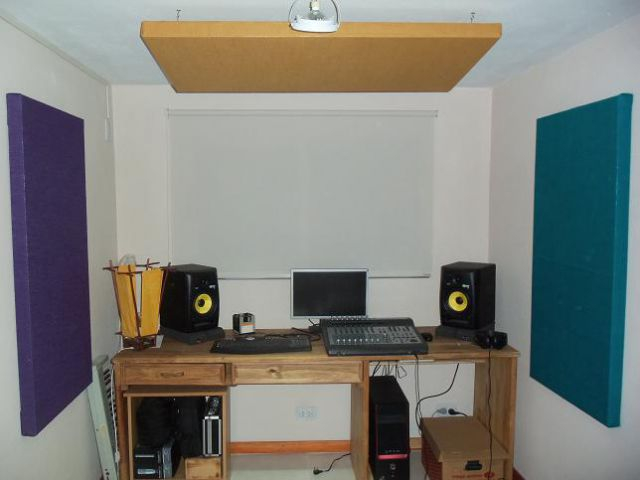

Así quedó el home studio, espero que les sirva a los que quieran hacer algo parecido,
el costo final de cada panel fué de unos $ 500 de Argentina (aprox. u$s 58)
Cualquier duda o consulta me escriben.
Saludos y muchas gracias a todos los que comparten información y datos,
todo esto ha sido elaborado con información encontrada en los foros de Hispasonic,
muchas gracias.
