Paneles Moviles Acusticos

  • 1
#1 por sinsoundelio el 02/05/2007
Hola: estoy buscando informacion para hacerme o comprar paneles moviles acusticos. Lo que pretendo lograr es poder controlar/variar un poco mas la acustica del estudio.
Lo ideal seria que tenga una parte reflectante y otra absorvente.

Gracias
Subir
#2 por teklareal el 08/06/2008
yo tambien me apunto

SP ESTUDIOS
http://www.spestudios.es

Subir
#3 por RIMSHOT el 04/07/2008
Algo estilo esto?:


miclo-chino-akg-c12vr-t177350.html

Subir
#4 por RIMSHOT el 16/11/2008
Teklareal, te contesto al privado que me enviaste.

"hola rimshot, he visto un post tuyo de hace unos meses donde aconsejabas a un usuario y a mi un tipo de paneles acusticos mobiles. Una cara esta clara, con material absorvente(climaver, lana de roca....) recubierto de moqueta, lo que no tengo tan claro es la cara reflexiva con que material hacerla, y como variar su relieve para que no sea plano."

Yo no pondría moqueta, más bien alguna tela acústicamente transpatente o algo parecido al yute.
La cara reflectante está hecha a base de listones de madera barnizados.
Estos listones deben separarse entre si, de este modo además de reflexión tienes un poco de difusión y también se sigue manteniendo una alta absorción (una especie de "slat resonator").
La separación entre listones debería calcularse, pero si no quieres comerte la cabeza sepáralos de forma aleatoria, no será científico pero sí efectivo.

Si no quieres seguir teniendo absorción en esa cara siempre puedes sustituir los listones por un panel entero de contrachapado barnizado.

"y com aguantas toda la estructura con las dos ruedas??? Que estructura tienes por dentro para aguantar todo el material?? Yo habia pensado en listones de madera dibuajr un 8, cuadrado, y en sus dos huecos meter el material absorvente."

La manera más efectiva es mandar construir un soporte de hierro forjado como el que te pongo.
Para que la estructura interna no sea demasiada pesada "vacía" el panel de DM recortando el interior de manera que queden dos "0".
[attachment=1:2adeb]Gobo (ESTRUCTURA).jpg[/attachment:2adeb]

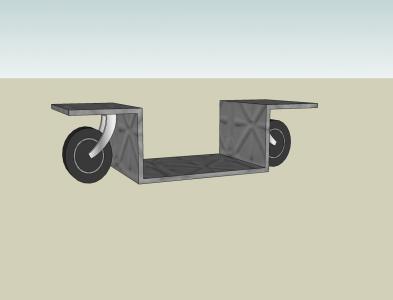

[attachment=0:2adeb]SOPORTE MÓVIL.jpg[/attachment:2adeb]


Decir que diseños de Gobos hay miles, este es un de tantos.
Archivos adjuntos:
Gobo (ESTRUCTURA).jpg
BBCode:
SOPORTE MÓVIL.jpg
BBCode:

miclo-chino-akg-c12vr-t177350.html

Subir
1
#5 por teklareal el 16/11/2008
RIMSHOT ERES EL MEJOR, ERA JUSTO, PRECISO Y EXACTAMENTE LO QUE NECESITABA. Y TUS DISEÑOS EN 3D ACLARAN CUALQUIER DUDA.

MUCHISIMAS GRACIAS UNA VEZ MAS.

P.D: ACUSTICAMENTE, CUAL ES LA FUNCION DEL CONTRACHAPADO???

SALUDOS

SP ESTUDIOS
http://www.spestudios.es

Subir
#6 por RIMSHOT el 16/11/2008
Bueno, que esto no me lo he inventado yo, que conste.

El contrachapado es otro material más por el que el sonido debe pasar. Diferente masa, densidad, etc al de la lana de roca, por lo tanto es otra barrera más que el sonido debe franquear. En su intento por hacerlo el sonido pierde energía al atravesarlo.

Otra cosa importante a tener en cuenta es el tema del centro de gravedad, si haces unos gobos muy altos el soporte de las ruedas debería ser más prolongado.

miclo-chino-akg-c12vr-t177350.html

Subir
#7 por teklareal el 17/11/2008
OK, ESTA CLARO, CUANTO MAS MATERIALES DE DIFERENTES DENSIDADES Y A MAYOR DISTANCIA ENTRE ELLOS, MAYOR AISLAMIENTO.

AUNQUE EN TERMINOS DE MONTAJE DEL GOBO(PANEL MOVIL) SUPONGO QUE LA LANA DE ROCA DE LA PARTE ABSORBENTE, (NO LA DIFUSORA), TENDRA QUE IR PEGADA AL CONTRACHAPADO PARA QUE SE SUJETE Y NO CAIGA ENCIMA DE LA TELA,NO??

POR LO DE LA ALTURA LO HABIA PENSADO EL TEMA DE LA ESTABILIDAD, PERO ES SENCILLAMENTE ESO, ALARGAR EL SOPORTE EN DIRECCION HORIZONTAL...
EN MI CASO SERAN DE 2m DE ALTURA X 1m DE ANCHURA.

EN LOS TUYOS, LOS LISTONES DE MADERA DE LA PARTE DIFUSORA SOBRESALEN DE TODO EL PANEL HACIA FUERA,NO?? A DONDE SE SUJETAN?? A LOS MARCOS QUE RODEAN TODO EL PANEL,NO?? Y SUPONGO QUE EN ESA CARA NO DESEARIA ABSORCIÓN, YA QUE SON PARA UNA SALA BASTANTE MUERTA ACUSTICAMENTE Y PODER DARLE UN POCO DE VIDA, SI LE PONGO MADERA EN LUGAR D LA FIBRA DE ESE LADO Y LOS LISTONES CLAVADOS A LA MADERA, ESTARIA BIEN,NO??.

SALUDOS

SP ESTUDIOS
http://www.spestudios.es

Subir
#8 por RIMSHOT el 17/11/2008
Puede ir pegada o sujeta por clips empaladores http://www.acousticalsolutions.com/prod ... _clips.asp

Los listones no sobresalen, pueden fijarse al marco con silicona, con cola para maderas y/o con espigas para machihembrado.

Deja esa cara con madera nada más, no hay problema.

Y antes de todo esto despega el Caps-Lock de tu teclado antes de que a alguien le moleste. :mrgreen:

miclo-chino-akg-c12vr-t177350.html

Subir
#9 por Cobiestudios el 17/11/2008
Hola, acá tienes otra alternativa. No requieres estructura metálica. Todo con listones de madera.

http://www.riffster.com/diy-gobos?3459c47465462c4359a48aad8668b6c8=9e316e4dd8dbdc276511111ec0e189c6

Incluso explica lo de las medidas y construcción en un PDF.
Espero te sirva.
Saludos
Alfonso

http://www.cobiestudios.com

Subir
#10 por teklareal el 17/11/2008
Muchas gracias rimshot por toda tu información,pondre madera por la parte reflexiva, pero pondre tambien los listones de madera barnizados. Me da la sensación que se consguira un sonido mas agradable, mas fresco. No se, es solamente una imagen mental del sonido. Si hago el calculo de los difusores, que banda de frecuencias tratarias???

Cobiestudios, muchas gracias por tu informacion tambien, me ha dado una idea para otras cosas que tengo en mente hacer.

Muchas gracias a todos por la informacion, Esta vez he conseguido justamente la informacion que necesitaba.

SP ESTUDIOS
http://www.spestudios.es

Subir
#11 por RIMSHOT el 17/11/2008
La pregunta no debería ser esa creo.
Lo suyo es que te preguntes qué banda de frecuencias quieres difundir y diseñar un sistema QRD para ellas.

El tema está en que cuanto más grave quieras difundir más profunda tendrá que ser la cavidad máxima (te hablo de 27cm aprox. para 500Hz).

Con 5,4 cm de cavidad máxima, unas ranuras de 1,7 cm y unos separadores entre ranuras de 0,5 cm tendrás difusión efectiva entre 3.191 Hz y 10.135 Hz aproximadamente.

Te pongo la secuencia de profundidades y así te lo dejo mascadito:

0 cm
0,3 cm
1,4 cm
3 cm
5,4 cm
2,7 cm
0,7 cm
5,1 cm
4,4 cm
4,4 cm
5,1 cm
0,7 cm
2,7 cm
5,4 cm
3 cm
1,4 cm
0,3 cm

Esa es una secuencia completa.
[attachment=0:e81ba]Imagen 13.png[/attachment:e81ba]
[attachment=1:e81ba]Imagen 14.png[/attachment:e81ba]


Como yo no soy ingeniero acústico tampoco puedo darte muchas más explicaciones sobre esto. Las fórmulas están ahí, sólo hay que aplicarlas.

Si el usuario "nearfield" sigue por estos lares él podría orientarte bastante mejor.

miclo-chino-akg-c12vr-t177350.html

Subir
#12 por teklareal el 18/11/2008
nearfield parece ser que hace tiempo que no se pasa por aqui, de todos modos, igual da, tengo mas que informacion suficiente para construir los gobos.

solo 2 preguntas y no te molesto más, lo de los 2 m en tus representaciones 3D de donde lo sacas?? porque yo te dije que los haria de 1 metro de ancho por 2m de alto,no??

y para terminar, donde puedo encontrar en la red las formulas para calcular los difusores sus medidas acorde a el ancho de banda que quiera tratar???

Un saludo y un abrazo por todo desde Valencia.

SP ESTUDIOS
http://www.spestudios.es

Subir
#13 por RIMSHOT el 18/11/2008
Pues exactamente de eso que escribiste.

Imagino que si pones en Google "QRD+diffuser+formula+calculator" algo saldrá.
De todas maneras mírate este post que es bastante completo: http://forum.studiotips.com/viewtopic.p ... &sk=t&sd=a

Y este PDF: http://downloads.bbc.co.uk/rd/pubs/reports/1990-15.pdf

miclo-chino-akg-c12vr-t177350.html

Subir
1
#14 por teklareal el 18/11/2008
Todo claro, este fin de semana me pongo manos a la obra en el bricolaje.

Saludos

P.D: Si me quedan decentes subire unas fotos... :mrgreen:

SP ESTUDIOS
http://www.spestudios.es

Subir
#15 por Erickcito el 11/08/2012
Hola como estan, un gusto poder saludarlos, estos peneles tienen camara de aire? y si es asi entre que materiales seria ?

MUCHAS GRACIAS..:!!!!
Subir
