Pedales DIY

#1 por karlos_sb el 05/05/2016

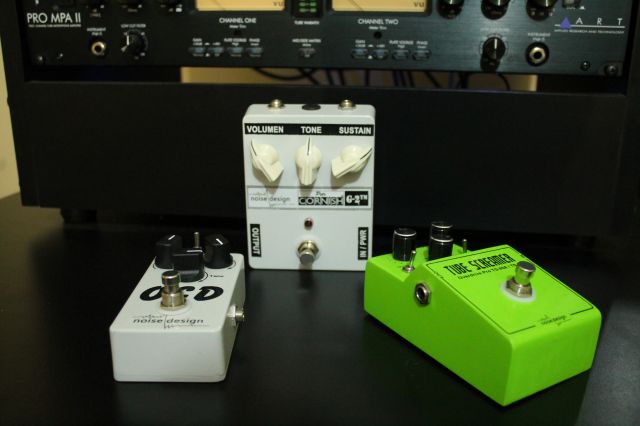

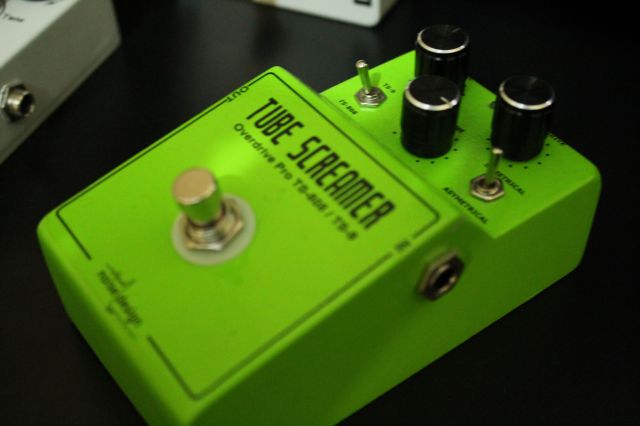

Hola amigos, les quiero compartir unos pedales que fabriqué, si alguien esta en lo mismo con gusto les compartiré detalles de la construcción..!







Saludos y mucho éxito en sus proyectos!!
Subir
#2 por C.R.D el 05/05/2016
Increibles tus pedales, me interesa construirlos, ¿puedes pasarme los diagramas o decirme como los construiste? gracias.
Subir
#3 por karlos_sb el 05/05/2016
Hola! subiré los diagramas, la mayoría los saco de la pagina de tonepad, ahí están bastante claros, lo mejor es que vienen clasificados por dificultad.. es solo animarse y tener paciencia ya que en el desarrollo siempre hay que lidiar con dificultades..
Subir
#4 por karlos_sb el 05/05/2016
La pagina es
http://www.tonepad.com/projects.asp?projectType=fx

no puedo subir los pdf pero ahí esta todo!!

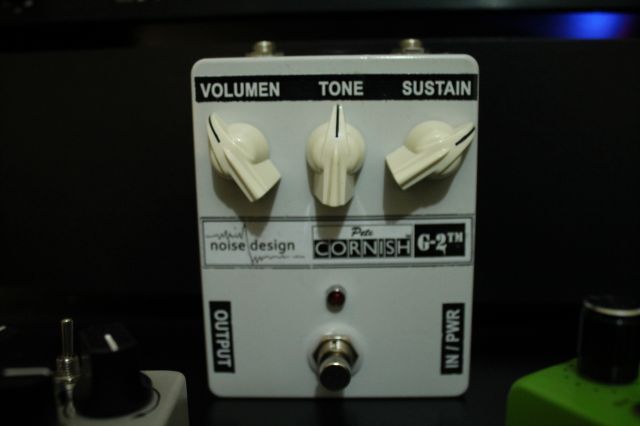

El Pete Cornish lo obtube de esta direccion:
http://www.mediafire.com/?a8ii16j0i2wsdrs

Mucho éxito!
Subir
#5 por carlos balabasquer el 05/05/2016
Hola Karlos. El primer enlace me da un error...

Hace calorcillo en la Costa del Sol

Subir
#6 por karlos_sb el 05/05/2016
Hola Carlos, intenta llegar a este:
http://www.tonepad.com/
luego pincha fx projects
Éxito!
Subir
#7 por karlos_sb el 05/05/2016

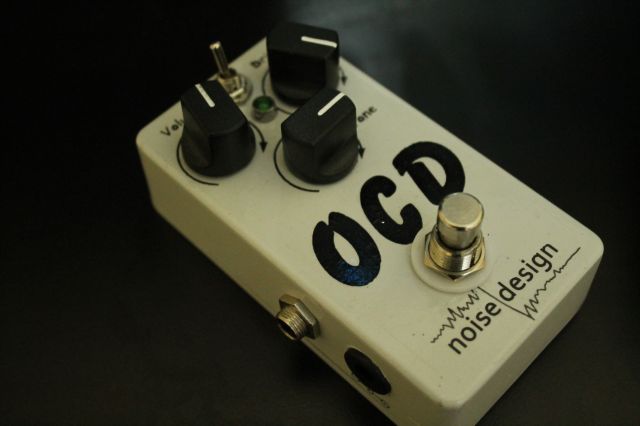

Aquí esta la versión 4 del OCD y su layout, tambien lo pueden ver con más detalle en
http://revolutiondeux.blogspot.cl/2008/07/fullclone-vlod-fulltone-ocd-by.html
Subir
#8 por remache el 06/05/2016
Hola karlos.

Están muy bien esos pedales.

¿Dónde compras los componentes?
Subir
#9 por karlos_sb el 06/05/2016
Hola, principalmente me he abastecido de Ebay y ali express, son demorosos los envíos pero vale la pena esperar, hay de todo. No obstante también he comprado en distribuidores locales una que otra cosa en vista a mi desesperación. En los portales conviene comprar por pack como por ejemplo las resistencias metal film, las 600 unidades de distintas medidas cuesta 2,5USD y no por proyecto así te abasteces bien... . en ese caso, ya que también hay otras piezas más caras que de seguro apuntarás a menor número de unidades para que cada proyecto valga la pena hacerlo y no comprarlo hecho...

Saludos!
Subir
1
#10 por remache el 06/05/2016
Por ebay he comprado pero ali express no lo he probado, le echaré un vistazo.

¿Haces las serigrafías de las cajas?
Subir
#11 por karlos_sb el 06/05/2016
Las serigrafías las hice con papel decal, hay con fondo blanco y transparente, lo diseñas en el computador y luego imprimes. El proceso de pegado es como la de los "tatuajes de niños" se hace con agua. En youtube puedes ver videos de como se hace, lo importante es una vez puestos los dibujos/lestras debes darle una mano de laca, esta le dará el brillo y por otra parte protege como una capa de pintura.
Subir
#12 por remache el 07/05/2016
He leído algo de esto del papel decal, no me imaginaba que quedaba tan bien. Veo que imprimes en negro aunque supongo que se podrá hacer en colores y que mejor con impresora laser ,no?
Subir
