Poniendo a punto el Korg 01W

#1 por tumithak el 05/06/2013
Hola.
Hace poco más de un año compre un 01W que funcionaba perfecto excepto lo típico, botones y la pantalla que se notaba que había perdido algo de luminosidad, auqnue a día de hoy todavía se puede utilizar perfectamente. Algunas de las teclas se quedaban algo enganchadas, pero con el uso parece que se fue suavizando.

Poco a poco me fui empapando bien del tema de como cambiar los botones y demás. Como ahora dispongo de algo de tiempo libre me he animando a meterle mano.

Tanto los botones como la pantalla me los ha suministrado el forero Kosifo, al cual aprovecho para darle las gracias por los consejos de como llevar a cabo la sustitución de botones y pantalla :-D . La pantalla es la pera limonera, plug and play total, jejeje. Quitar una y poner otra.

Aunque supongo que la mayoría teneis estas cosas más vista que el TBO os pongo unas cuantas fotos del proceso. Si alguien ve algo mal o lo que sea que no dude en comentarmelo.

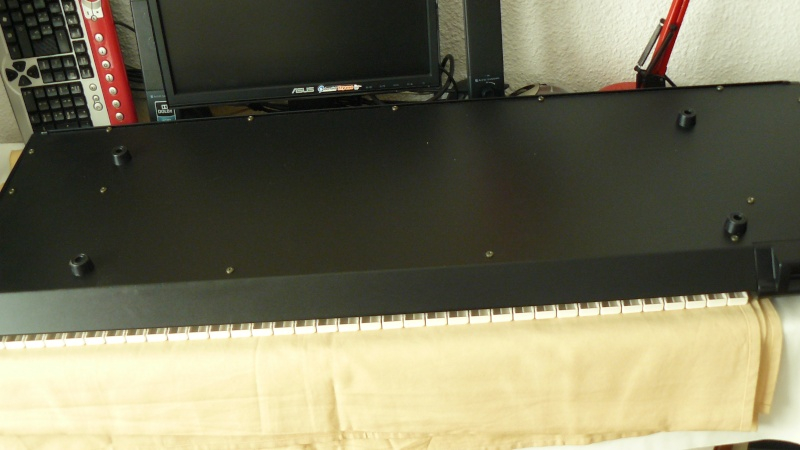

Aquí el cacharro preparado:

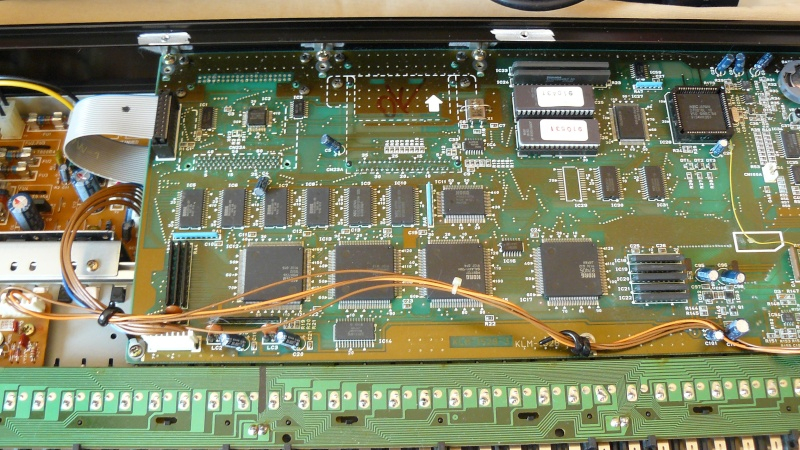

Con la tapa fuera. Para quitar la placa del centro soltamos los tornillos que están detrás del sinte, donde el logo de Korg

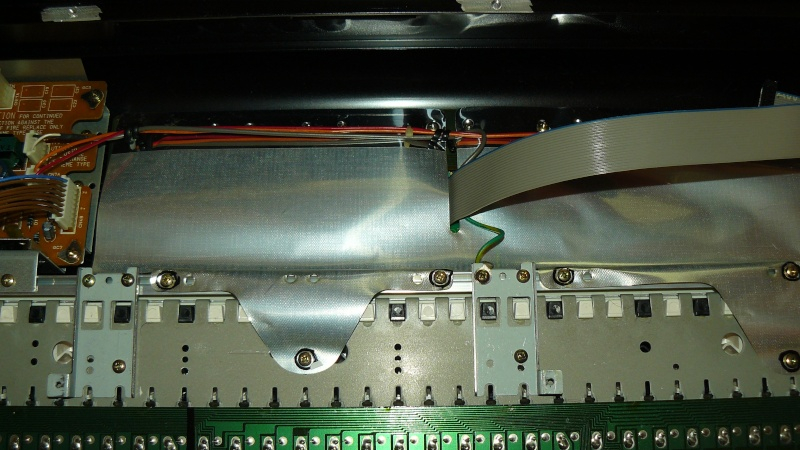

Una vez fuera nos encontramos con el plastico que tapa la placa donde va la botonera

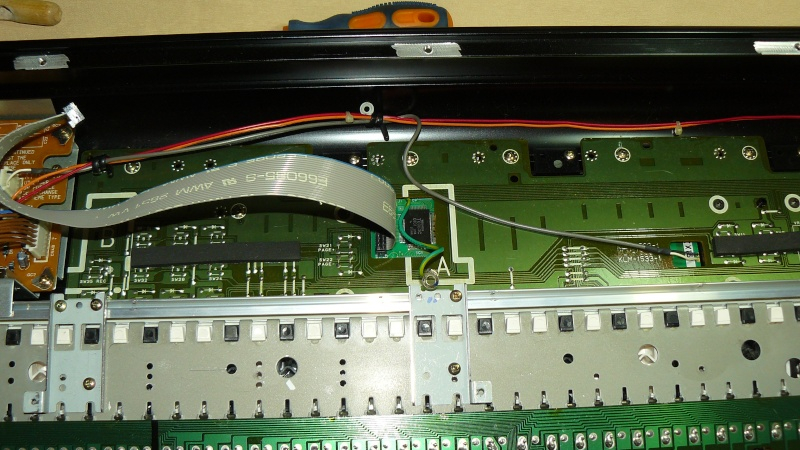

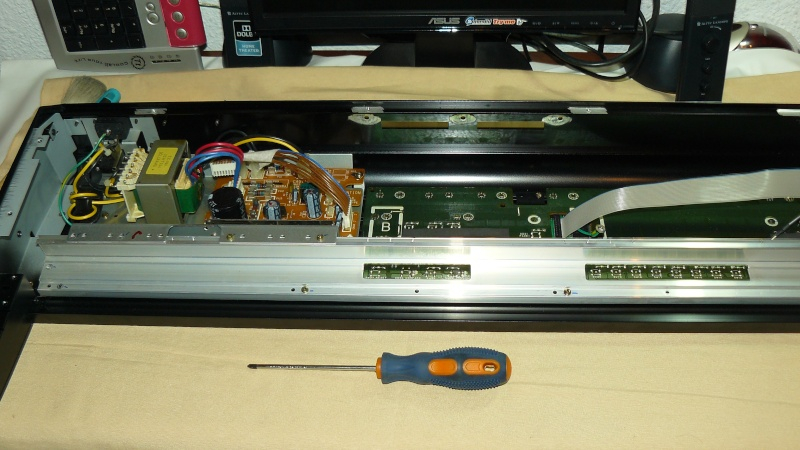

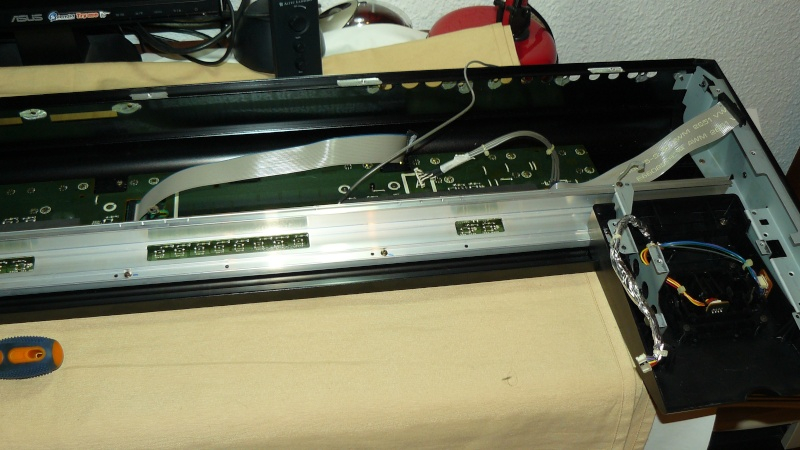

Una vez fuera el plastico tenemos que sacar el teclado. Con el teclado ya fuera hay que desmotar el lateral donde va el joystick y deslizar el riel, si no no hay forma de desmotar la placa de los botones, o por lo menos yo no veia la forma

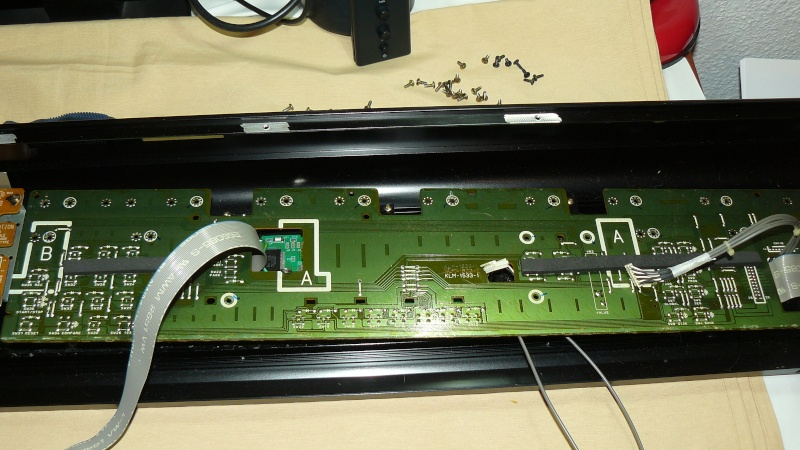

Con el riel fuera ya podemos meterle mano a la placa:


Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#2 por Kosifo el 05/06/2013
Vaya.. ;-)

Veo que esto va rápido, jaja..

Si tienes cualquier problema, ya sabes que me tienes cerca...

Saludetes y a tu disposición.
Subir
#3 por tumithak el 05/06/2013
Hola! Gracias Kosifo. De momento la cosa va bastante bien. Lo que no veo claro, aunque tengo que mirarlo mejor, ya que solo le he echado un vistazo por encima, es para demostar las teclas...

Continuo aquí que en el otro post no me deja editar:

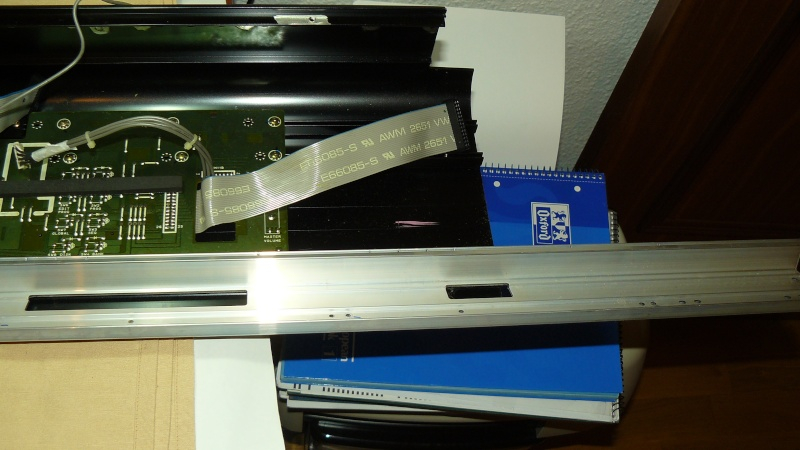

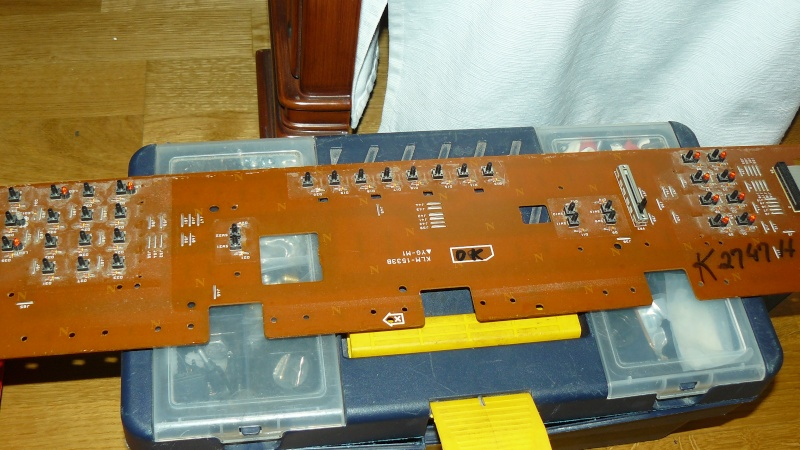

Bueno, ya tenemos la placa fuera.

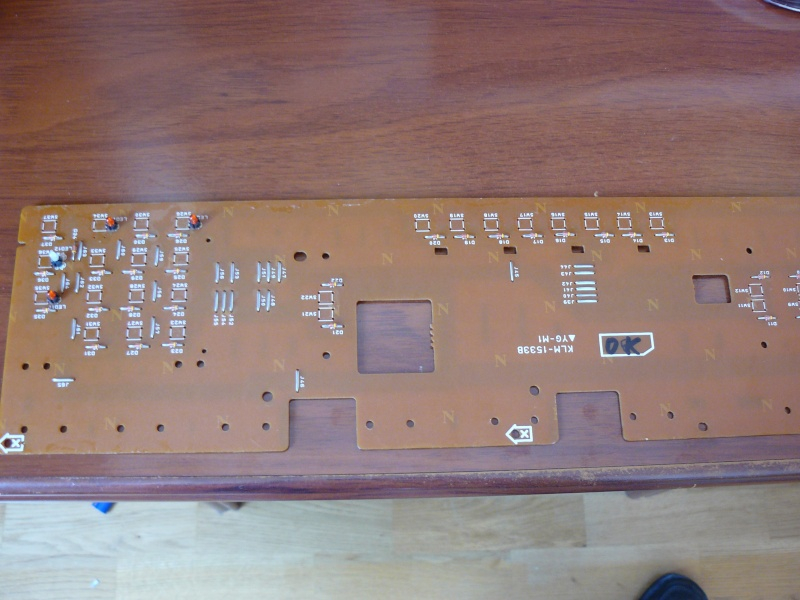

Le pegamos un brochazo para limpiarla y comenzamos a desoldar:


Y por aquí voy. Esta noche o mañana seguiré.

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#4 por tumithak el 05/06/2013
Bueno, las teclas ya se como se sacan, la duda que tengo es si hay que utilizar algún tipo de grasa especial o vale cualquiera. En casa tengo un bote de grasa de litio, que es la que utilizo para el coche...

Las teclas llevan un fleje de acero. Para limpiar bien las teclas imagino que habrá que quitarlo y que serán todos iguales ¿no? ¿ para volver a colocarlas (las teclas) hay ponerlas en el mismo lugar donde iban?

¿Para limpiarlas que es lo mejor, un cubo con agua y jabon neutro?

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#5 por Kosifo el 06/06/2013
Pues la verdad es que no sé que tipo de grasa se usa. La lógica me dice que ha de ser de algún tipo que no se seque.

En cuanto a los muelles de las teclas, estas en lo cierto, son todos iguales. La posición de las teclas es indiferente, y ademas los do (C) y fa (F) , y los mi (E) y si (B) son intercambiables. Veras que están marcadas como CF y BE.

En cuanto a limpieza, yo uso agua caliente y un poco de lavavajillas para desengrasar y cepillo..

Saludos.
Subir
#6 por tumithak el 06/06/2013
Hola. Gracias! Las teclas creo que con un paño suave un poco humendo ya va bueno, ya que están bastante limpias. Estoy intentando localizar la vaselina o lo que se le pone a los mecanismos mecanicos de los aparatos, como los ejes de las impresoras y demás. Parece como un tipo de vaselina. La grasa me da mal rollo ya que al igual con el tiempo deteriora la goma.

Voy a echar un ojo a la pagina de indra a ver si pone algo...

Ya tengo los botones soldados y la pantalla montada :yuju:

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#7 por Kosifo el 06/06/2013
Esto ya no es solo cambio de pantalla y pulsadores, jeje..

Es una reconstrucción en toda regla ;-)
Subir
#8 por Súper-Bebé el 06/06/2013
Es complicado cambiar los pulsadores?
Es una de las cosas que mas miedo me da. Vaya a que queme cualquier circuito o algo parecido.
Que tipo de instrumentos usas para desoldar y soldar a parte del soldador?
Saludos
Subir
#9 por Kosifo el 06/06/2013
No es complicado cambiarlos. La placa de pulsadores no tiene circuitería, solo pulsadores, con lo que es imposible que te cargues ningún circuito.

Eso sí, requiere cierta "maña" con el desoldador y el soldador..
Subir
#10 por tumithak el 06/06/2013
#7

Hola. Jejeje, pues si, se va a quedar nuevo. Espero no cargarme nada :roll: De momento me está resultando fácil. He ido a tres sitios a ver si tenian la pasta-grasa blanca para engrasar las teclas y no tienen nada. como decia, tengo grasa de litio, pero no sé si será la más adecuada. He pillado de la farmacia un tubo de vaselina estirilizada (podeis hacer chistes si quereis :grin: ) No sé que resultado dará... Tengo que decidirme porque no quiero demorar mucho más el tema.

Voy a probar a pulir las teclas, ya que se le notan algunas rayas. El producto es un producto que se utiliza en los coches. Es pulimento/abrillantador/sellante libre de siliconas. Probaré con una a ver que tal.

Súper-bebé, no es dificil, tal y como dice Kosifo. Lo único es tener un soldador y un desoldador, planificarse bien y tener un lugar con espacio para las piezas y trabajar ordenadamente.

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#11 por tumithak el 07/06/2013
Bueno, el tema de engrasar las teclas lo tengo solucionado. Al final, despues de mucho leer he visto que la mejor opcion es utilizar grasa con teflon, la cual no degrada el plastico. La he comprado en el decathlon.

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#12 por Kosifo el 07/06/2013
Eres un crack tumithak.

Muy bueno lo de la grasa con teflón, lo tendré en cuenta.

Si te aburres, te dejo uno de los míos y le haces lo mismo.. ;-)
Subir
#13 por tumithak el 07/06/2013
#12

Hola, jejeje, pues no te creas, le estoy pillando el gusto a esto :wink:

Al final las teclas no las voy a pulir. Esta mañana he limpiado las blancas y se han quedado nuevas, aunque la verdad es que no estaban nada sucias.

Un saludo!

PD Si alguien quiere alguna foto de algo en concreto ahora que esta el aparato desmontado, que lo diga.

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
#14 por Súper-Bebé el 08/06/2013
Puedes hacerle una foto a la grasa de teflon?

Saludos
Subir
#15 por tumithak el 08/06/2013
#14

Hola! La grasa es esta:
http://www.decathlon.es/grasa-teflon-tubo-id_685344.html

La grasa es de color rojo. Después colgaré unas fotos de las partes donde va el engrase.

Un saludo!

Dunas negras agrupadas de dos en dos. De tres en tres se alzan a tu alrededor

Subir
