Potenciometro atenuador señal balanceada

#1 por yuanx el 27/09/2014
Como atenuo una señal balanceada agregandole un potenciometro sin perder el balanceado?

Con un potenciometro de 100k logaritmico de 3 pines si junto el - con gnd ya se fastidia el balanceado.

Se haria con uno doble de 6 pines y trabajar las señales por separado? O estoy diciendo una burrada.

Un alps de 100k tengo pensado usar.

Vosotros direis.

Gracias!
Subir
#2 por yuanx el 27/09/2014
Es para intercalarlo en el recorrido entre una mesa de sonido y la entrada al amplificador, justo en medio del cable.
Subir
#3 por thewho el 28/09/2014
Usa una caja de inyección y debate de inventos.
Subir
#4 por yuanx el 28/09/2014
Thewho gracias por tu respuesta pero no soluciona mi duda.
Necesito atenuar una señal balanceada hasta cerrarla sin perder el balanceado. Usando potenciometro y algo mas que pueda hacer falta.
Subir
#5 por miscoes el 28/09/2014
La caja DI no te soluciona nada en este caso.

2 opciones:

1 solo potenciómetro.
"Cortocircuitas" el + y el - de la señal balanceada. Todos los circuitos de salida balanceadores que conozco (y son unos pocos...) soportan que les hagas esto sin ningún tipo de problema. Si tienes complejos con el "cortocircuito" puedes intercalar un par de resistencias antes del "cortocircuito".

2 potenciómetros.
1 extremo de cada potenciómetro al + y al menos de la fuente.
el otro extremo de cada potenciómetro a la masa común.
el wiper del potenciómetro a la entrada ( + o - según corresponda ) de la entrada del equipo receptor.
Subir
#6 por elraton el 29/09/2014
#5 esto con algún tipo de imagen se veria mucho mas claro... :)

saludos...

Técnico / Conductor ( C+E ) / Montador /
Mucha Orquesta - Muchas empresas de Alquiler - Muchas Ganas
Parte de mi Trabajo : http://www.hispasonic.com/anuncios/tecnico-feelance/178939
Contratarme no es Error ... " Es un Acierto

Subir
#7 por yuanx el 29/09/2014

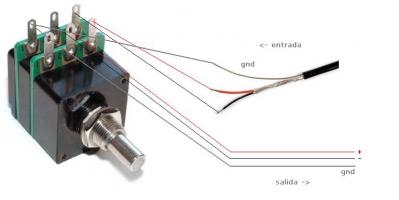

Esto es a lo que yo me refiero: ¿ Es correcto ?

Así se trata la señal + y señal - por separado aplicandole el mismo valor con un potenciometro "stereo/doble"

Subir
#8 por miscoes el 29/09/2014
La imagen no se ve demasiado bien (incluso en la original) pero parece ser la segunda opción que te proponía.

Yo lo haría así.
Subir
#9 por elraton el 29/09/2014
#7 mil gracias por la gráfica .... saludos ...

Técnico / Conductor ( C+E ) / Montador /
Mucha Orquesta - Muchas empresas de Alquiler - Muchas Ganas
Parte de mi Trabajo : http://www.hispasonic.com/anuncios/tecnico-feelance/178939
Contratarme no es Error ... " Es un Acierto

Subir
#10 por Diogo el 29/09/2014
Hola.

Como alternativa a inventar lo que ya esta inventado aqui tienes dos cacharros:

http://www.thomann.de/es/palmer_monicon.htm
http://www.thomann.de/es/sm_pro_audio_nano_patch.htm

Saludos

D

http://www.piamp.com
Live Sound Mixing
PA System Design and Implementation
RF Engineering and Coordination
TV Broadcast Operations

Subir
#11 por yuanx el 29/09/2014
exacto eso es pero haciendolo nosotros.
