#89

Hoy en día "A" es para logarítmico ("audio") y "B" es para lineal. Hace años era distinto. De hecho, algún fader de estos "gordotes" (creo que debe de ser P&G o K-Alps) tengo por ahí en el que pone "A" pero es lineal.

Pero, vamos, desde hace unos años, A=Logarítmico.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#92 por tnero el 02/06/2016
#91 Gracias Zitro.

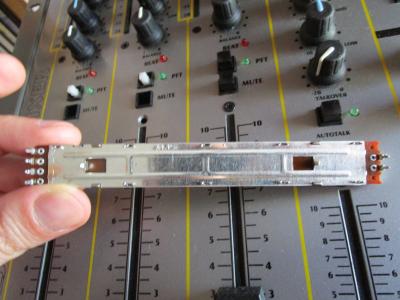

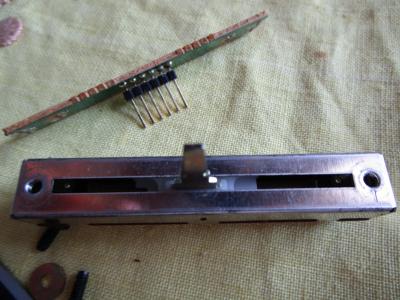

Mira también estoy buscando un crossfader equivalente al de las imágenes, en ALPS u otra marca, el asunto es que no encuentro especificaciones técnicas más que esas referencias que lleva impresas, si he visto que supuestamente es el mismo de las ECLER SMAC. Es para la Magnedine MAG-10 que ya hablamos en su día. Porque la verdad es que los filtros de la DJM-250 son muy divertidos pero la MAG suena mejor, analog sound power. Un saludo.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

http://www.hispasonic.com/anuncios/depeche-mode-the-best-of-volume-1-edicion-limitada-coleccionista/549745
http://www.hispasonic.com/anuncios/oferta-pack-jamiroquai-1999-remixes-dynamite-negociable/214178

Subir
#93 por seco el 02/06/2016
Ya que esta el hilo arriba, ¿alguien sabe que faders podrían valer para la vestax pmc-cx? Por lo visto está difícil encontrarlos, así que podrían valer unos equivalentes.
Subir
mod
#94 por Zitro el 02/06/2016
#92

Sí, es:

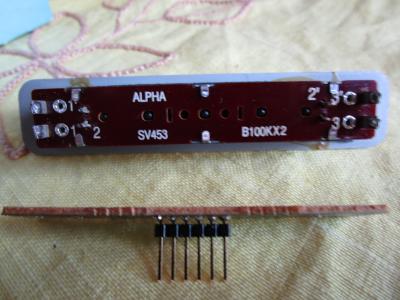

B100kx2, lo que significa:

B: lineal (los crossfaders lo son; o, al menos, simétricos; si fuesen logarítmicos, el 50% para canal no estaría en el centro)
100k: de 100 kOhmios
x2: de dos pistas, estéreo

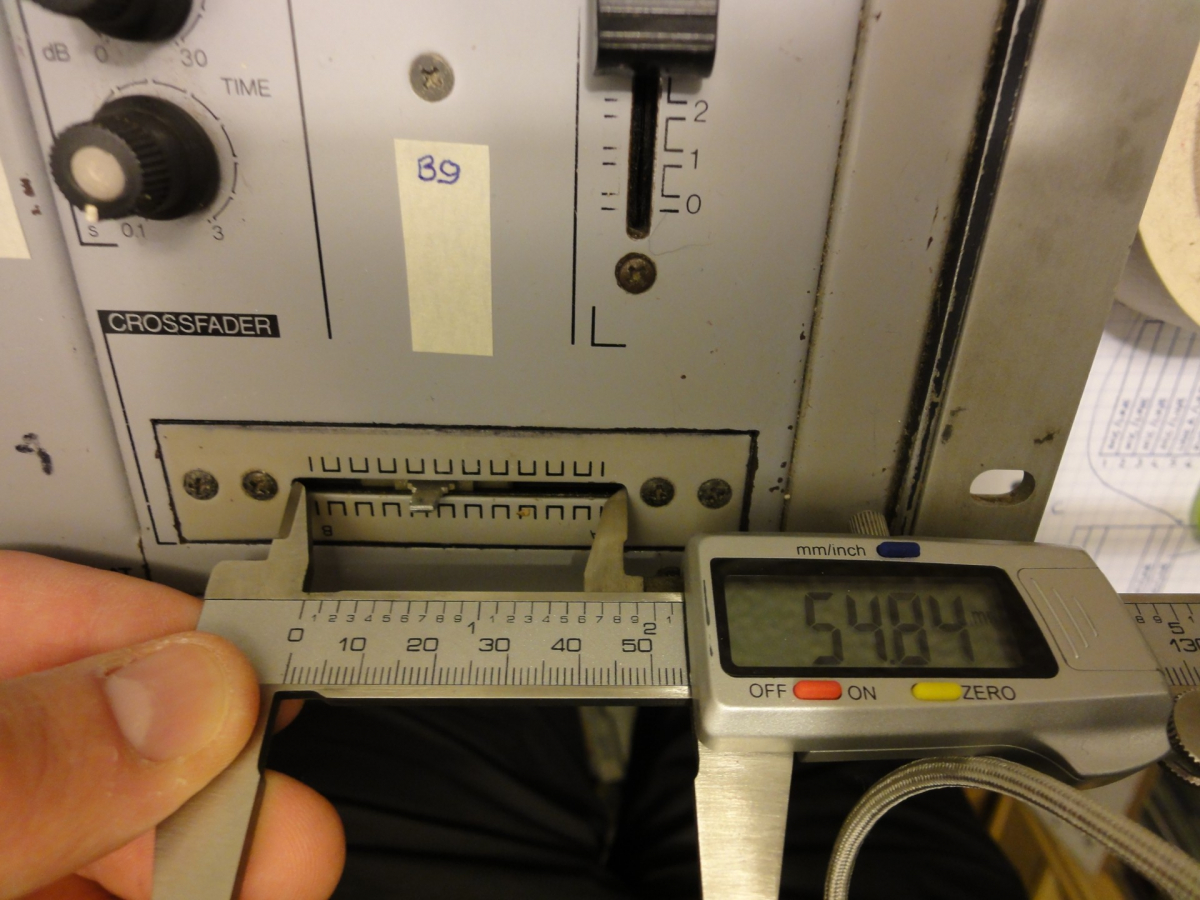

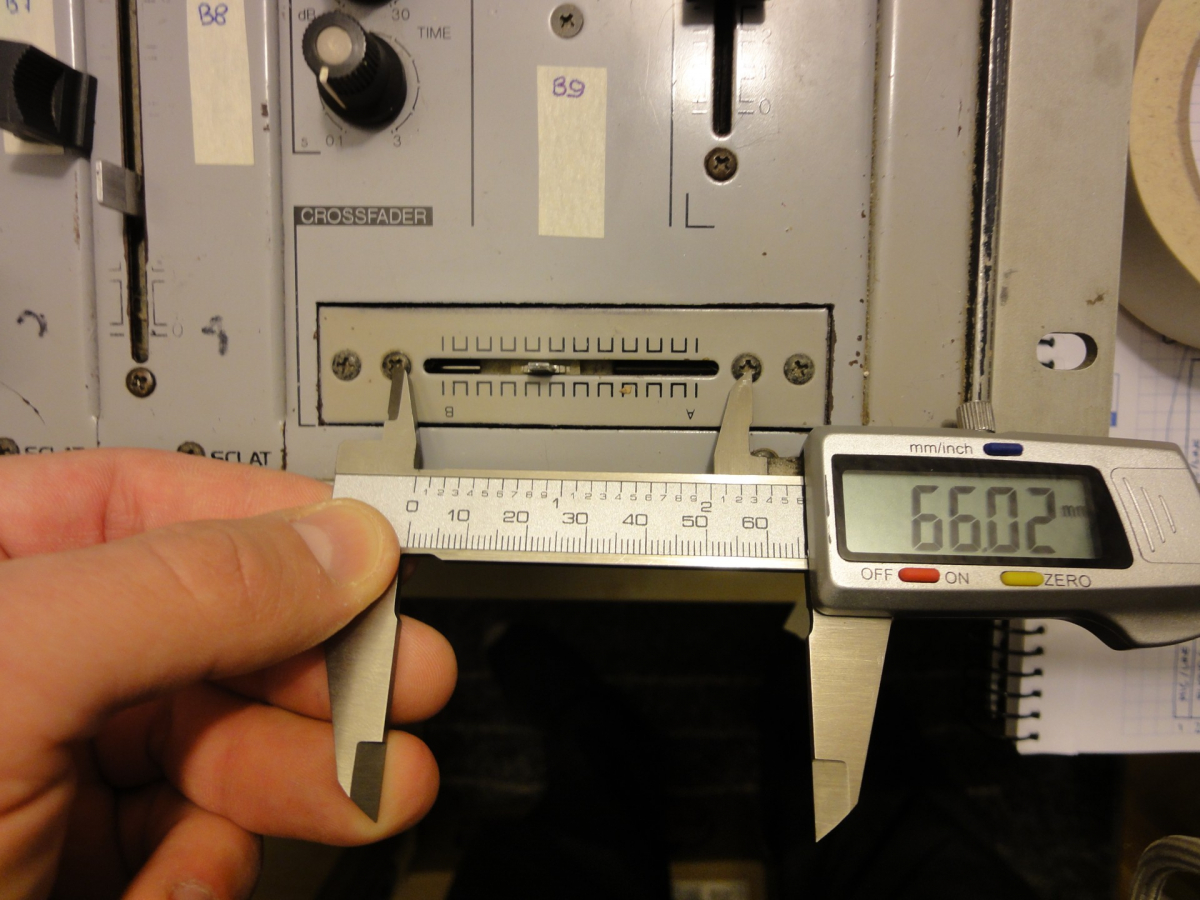

Deberías medir de cuánto es el recorrido, aunque tiene pinta de ser de 60 mm (los de Ecler, en efecto, suelen ser así).

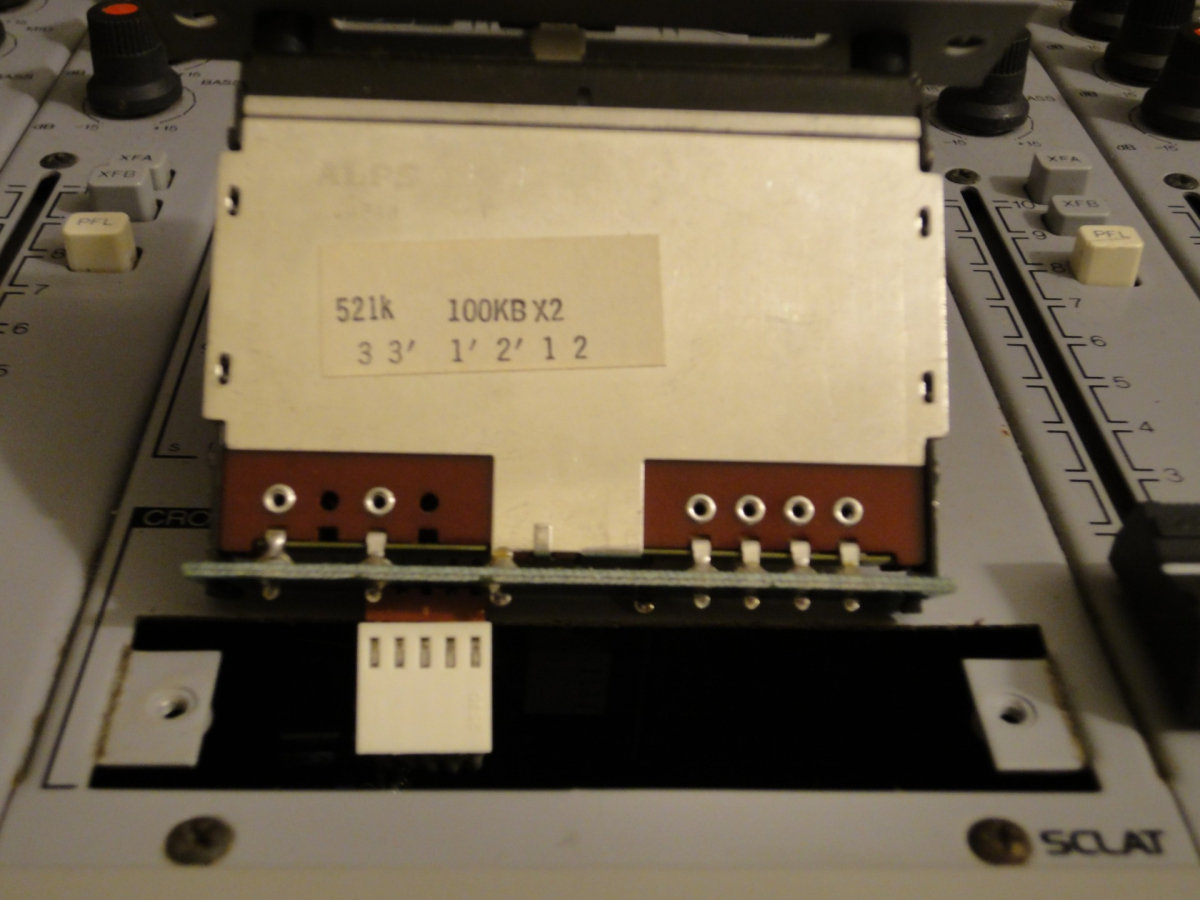

Este es de una SCLAT8:

13921409225_a841be9341_o.jpgDSC01001

13898283021_217214f595_o.jpgDSC01000

13898318352_64c7748755_o.jpgSCLAT 01

Y este de una SMAC:

14853963615_07f4c08545_o.jpgSMAC 39

El de la SMAC (hecho por Ecler) se puede poner en la SCLAT(de hecho, así lo he hecho yo en mis SCLATs), pero al revés no recuerdo, puesto que el de la SCLAT es más "gordo" (precursor de los Eternal, a pesar de que estaba fabricado por ALPS), y creo que no cabe en el habitáculo de una SMAC... aunque en esa zona sí parece haber hueco. No sé, lo dejo como duda.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
mod
#95 por Zitro el 02/06/2016
#93

No sé de qué medida son, porque en unas fotos me da la impresión de que son de 45 mm, pero en otras podrían ser de 60 mm...

Eso se mira la medida físicamente, el valor de resistencia, la curva la ponemos logarítmica, y sabemos que es de dos canales (estéreo), así que sólo queda mirar el valor, aunque estoy casi seguro que es de 10k.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#96 por seco el 02/06/2016
Lo que he encontrado es esto:

Vestax line fader replacement slide potentiometer stereo 20kb x2, (B20KX2), 88mm, 4+2 contacts.

Parece ser que comparte faders con la pmc 500 y la 280.
Subir
mod
#97 por Zitro el 02/06/2016
#96

Lo malo es que el valor es un poco "raro", aunque con 10k en lugar de 20k te funcionaría (de hecho, en las Rodec antiguas, el propio soporte de Rodec te dice que no hay problema en sustituir los originales de 50k por los de 10k, más fáciles de encontrar)

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#98 por tnero el 02/06/2016
Si, es de 60mm y creo que en la mía si que podría caber uno un poco más gordo. Me han ofrecido este en TME para sustituto del ALPHA, que por cierto son unos profesionales porque tiene más paciencia que un santo:

http://www.tme.eu/es/details/rs60112-100kbx2/potenciometros-deslizantes/alps/

El problema es que en la vista 3D de uno similar en las descargas disponibles de ALPS (ese mismo modelo en el catálogo de ALPS no aparece), ya se ve que las patillas no me encajarán con la PCB esta de mi segunda foto, o sea tiene el tipo de enganche que cualquier fader de canal ALPS de la serie RS.

¿Quizás me sirva este?:

http://www.datasheetlib.com/datasheet/122486/ra6020f-10-15f2-b15_alpha-industries.html

Si lo encuentro por unidad y no tengo que comprar mil.

http://www.hispasonic.com/anuncios/depeche-mode-the-best-of-volume-1-edicion-limitada-coleccionista/549745
http://www.hispasonic.com/anuncios/oferta-pack-jamiroquai-1999-remixes-dynamite-negociable/214178

Subir
mod
#99 por Zitro el 02/06/2016
Hombre, por las patillas no te preocupes; de hecho, yo quitaría directamente la placa sobre la que va montado, y soldaría directamente el bus (los cablezitros) a las patillas del potenciómetro.

De todos modos, depende de cuánto uses el crossfader, pero la verdad es que con la pista tan estrecha, no creo que sean la bomba en lo que se refiere a calidad (en el segundo que has puesto, pone que la vida que tiene es de 15000 operaciones; es decir, en cuanto hayas deslizado 15000 veces por el mismo punto de la pista, adiós crossfader) :(

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
#100 por tnero el 02/06/2016
#99 Tienes razón, no lo empleo mucho.

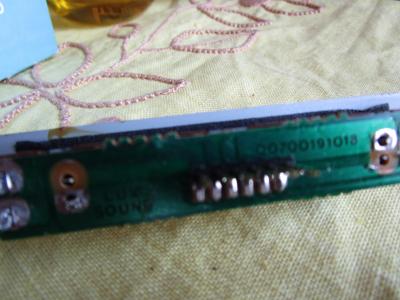

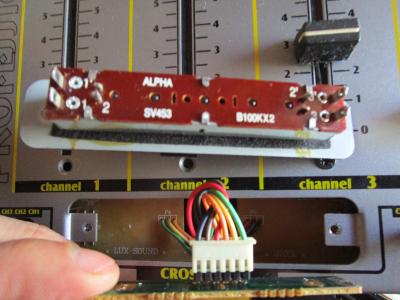

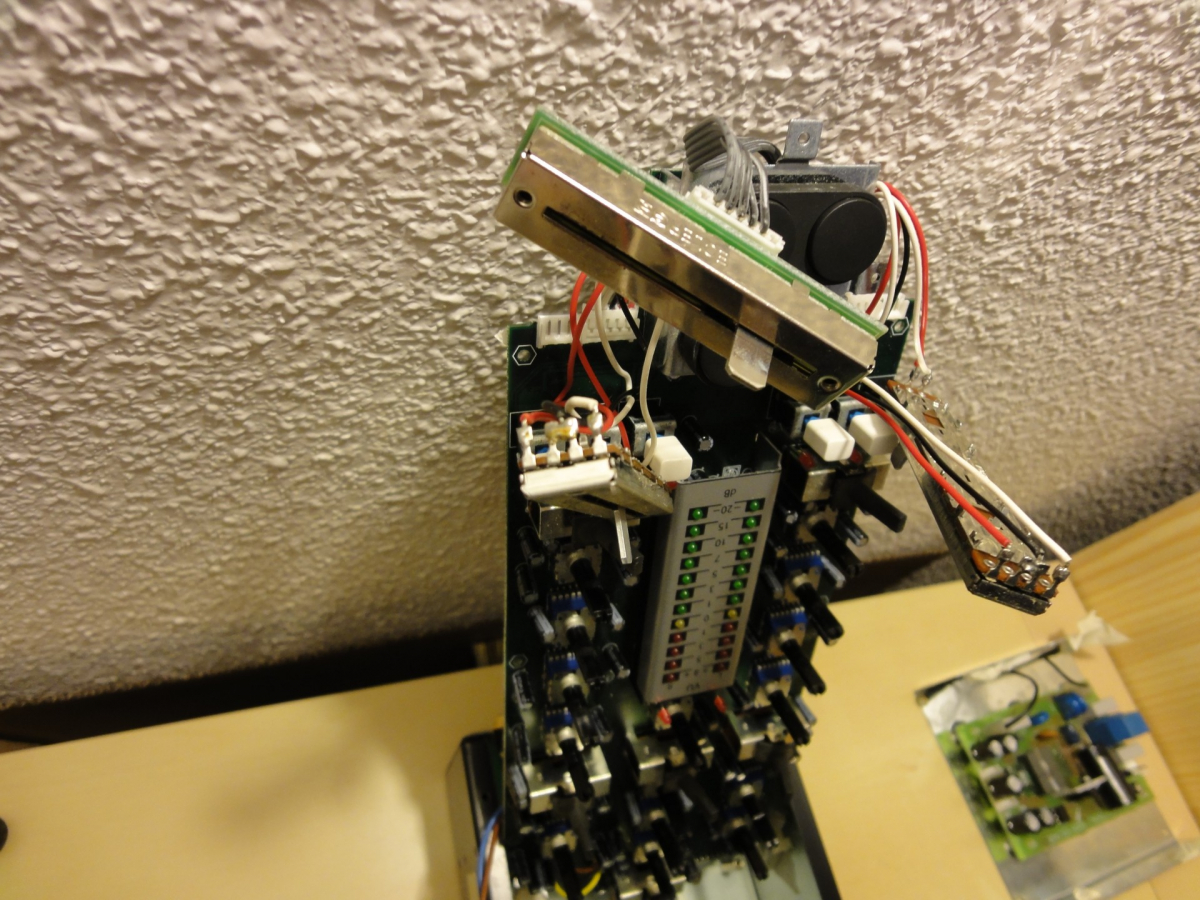

En cuanto a lo soldar directamente no lo veo claro porque el tema estaría así montado con la PCB Lux Sound esta que lleva:

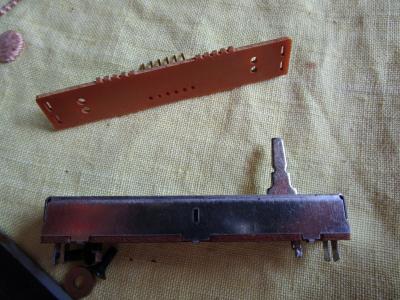

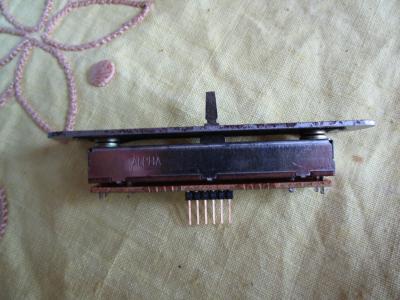

Después iría el ALPS, igual que este pero de 60mm, pero las patillas son las mismas.
Archivos adjuntos:
BBCode:
BBCode:

http://www.hispasonic.com/anuncios/depeche-mode-the-best-of-volume-1-edicion-limitada-coleccionista/549745
http://www.hispasonic.com/anuncios/oferta-pack-jamiroquai-1999-remixes-dynamite-negociable/214178

Subir
mod
#103 por Zitro el 02/06/2016
Es de 100k, pero creo que te valdría.

Lo malo también es que no creo que tenga enclavamiento ("click") central para saber que lo has dejado exactamente en el centro.

@Zitro_ZTR

Vendo CIRCUITOS de TRUCAJE de TECHNICS, o te enseño a hacerlos ;)

Subir
1
#104 por tnero el 02/06/2016
#103 Gracias Zitro, ahora lo he entendido lo que querias decir, o ALPHA o sueldas cables. Por cierto que los códigos de la propia ALPHA difieren de los que te encuentras en los distribuidores:

http://www.taiwanalpha.com.tw/english2014/p_e_074.htm

Gracias por todo. Un saludo

http://www.hispasonic.com/anuncios/depeche-mode-the-best-of-volume-1-edicion-limitada-coleccionista/549745
http://www.hispasonic.com/anuncios/oferta-pack-jamiroquai-1999-remixes-dynamite-negociable/214178

Subir
#105 por Beatchedelic el 08/06/2016
Zitro o alguien que me haga el favor y recomiende unos dual potenciometros (6 pines) de 10k. Quiero cambiar los fader de una DJM500 que estoy restaurando. Ojala tengan tuerca para atornillar a la placa base de la mesa.

Denon DNX1100
Zomo MC1000
Pioneer RMX1000
Akai MPD 24
Sennheiser HD25 SP-1
