Me han donado una mini-cadena aiwa a la que sólo le funciona el amplificador. Mi idea es desmontarla para poder reconocer los distintos circuitos y ver si puedo ensamblar el amplificador en otra caja.
Vale; entonces supongo que me hace falta es el ampli y la fuente de alimentación.
MI GRAN DUDA: He leido sobre los peligros de desmontar amplis y electrodomésticos en general y como mis conocimientos son "cero" me gustaría contar con vuestra ayuda para este proyecto.
Gracias y un saludo.
Hooolaquetal!!!!
Bueno, lo primero, es que en la mayoría de equipos HIFI tipo minicadena, toda la circuitería del aparato está repartida en unas pocas placas de circuito, a veces sólo una o dos. Es casi seguro que en la misma placa tendrás los circuitos de radio, control del CD, previos phono y tape, el amplificador y la fuente de alimentación, excepto el transformador. Dicho de otra forma, puede ser muy difícil hacer funcionar el ampli en otra caja con conocimientos "cero".

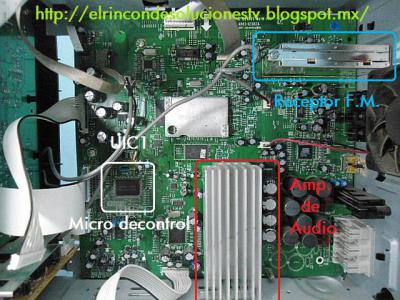

Te pongo un ejemplo de Samsung:[img][/img]
Aún así, te animo a que lo hagas, siempre aprenderás algo.
En cuanto a desmontar el aparato, los consejos básicos:
Superficie de trabajo amplia y bien iluminada.
Un truco para los tornillos, es poner un trozo de cinta adhesiva de doble cara en la mesa, e ir poniendo los tornillos que quitas en una fila. No sólo no perderás ninguno, sino que al volver a montar el equipo seguirás siempre el orden correcto.
Haz fotos de todo lo que desmontes o desconectes. Después agradecerás tenerlas si hay dudas de dónde iba algo.
Espero que te salga bien, son cosas que yo también he hecho, y sigo haciendo
Saludos!
Bueno, lo primero, es que en la mayoría de equipos HIFI tipo minicadena, toda la circuitería del aparato está repartida en unas pocas placas de circuito, a veces sólo una o dos. Es casi seguro que en la misma placa tendrás los circuitos de radio, control del CD, previos phono y tape, el amplificador y la fuente de alimentación, excepto el transformador. Dicho de otra forma, puede ser muy difícil hacer funcionar el ampli en otra caja con conocimientos "cero".
Te pongo un ejemplo de Samsung:[img][/img]
Aún así, te animo a que lo hagas, siempre aprenderás algo.
En cuanto a desmontar el aparato, los consejos básicos:
Superficie de trabajo amplia y bien iluminada.
Un truco para los tornillos, es poner un trozo de cinta adhesiva de doble cara en la mesa, e ir poniendo los tornillos que quitas en una fila. No sólo no perderás ninguno, sino que al volver a montar el equipo seguirás siempre el orden correcto.
Haz fotos de todo lo que desmontes o desconectes. Después agradecerás tenerlas si hay dudas de dónde iba algo.
Espero que te salga bien, son cosas que yo también he hecho, y sigo haciendo
Saludos!
Archivos adjuntos:
Hola:
Muchas gracias por la info. Lo tendré todo en cuenta. Supongo que estará todo en la misma placa pero voy a desarmarlo ya que también quiero aprender ante todo.
Ya os iré contando y subiendo fotos.
Otro de los planes es conmstruir unas cajas de madera para los altavoces y quitar esas de plasticazo. je,je
Saludos.
Muchas gracias por la info. Lo tendré todo en cuenta. Supongo que estará todo en la misma placa pero voy a desarmarlo ya que también quiero aprender ante todo.
Ya os iré contando y subiendo fotos.
Otro de los planes es conmstruir unas cajas de madera para los altavoces y quitar esas de plasticazo. je,je
Saludos.
No es tan complicado. Solo debes saber que descartar, y a que poner atención.

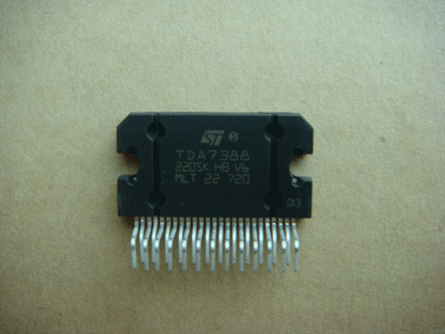

Todos estos aparatos (digo todos porque he visto muchos de varias marcas, y aun no consigo excepciones) tienen un (s) amplificador monolítico integrado. Algo como esto:

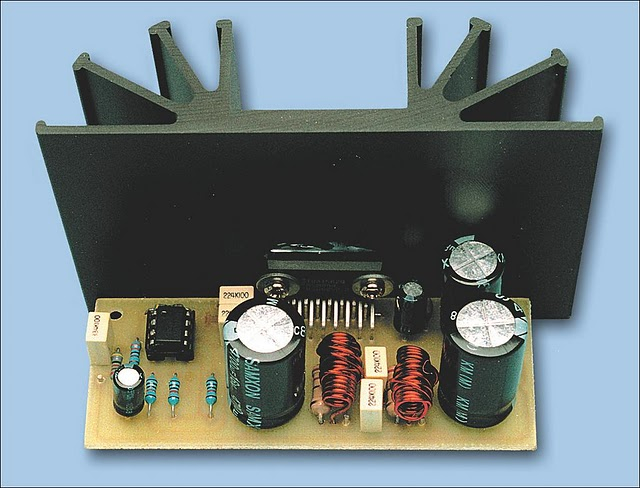

Estos son una suerte de "chips" que tienen dentro toda una circuitería diseñada para dar amplificación de potencia a una señal. Tienden a calentar mucho, por ello, siempre se les ve atornillados a un disipador termico, como este de aca:
Si buscas el datasheet de ese integrado, obtendrás muchísima información muy útil, como por ejemplo, alimentación, entradas y salidas, y generalmente, se consiguen esquemas del como instalar componentes externos para que cumpla tal o cual función, que casualmente tiende a ser seguido al pie de la letra por los que diseñan el minicomponente (si el fabricante del integrado te recomienda instalarlo de tal manera, que razon tendría el diseñador del minicomponente para instalarlo de otra?).
Por ejemplo, aca tenemos el datasheet para el TDA2030A.
http://www.datasheetcatalog.org/datasheet/stmicroelectronics/1459.pdf
Pilla los esquemas. Por ejemplo, en la pata 4 tienes la salida, y en la 1 la entrada.
Por ahi puedes irte.
Una vez que localices las entradas y las salidas, tendras el 80% del trabajo hecho.
Animo! Y nos cuentas como va la cosa.
Todos estos aparatos (digo todos porque he visto muchos de varias marcas, y aun no consigo excepciones) tienen un (s) amplificador monolítico integrado. Algo como esto:
Estos son una suerte de "chips" que tienen dentro toda una circuitería diseñada para dar amplificación de potencia a una señal. Tienden a calentar mucho, por ello, siempre se les ve atornillados a un disipador termico, como este de aca:
Si buscas el datasheet de ese integrado, obtendrás muchísima información muy útil, como por ejemplo, alimentación, entradas y salidas, y generalmente, se consiguen esquemas del como instalar componentes externos para que cumpla tal o cual función, que casualmente tiende a ser seguido al pie de la letra por los que diseñan el minicomponente (si el fabricante del integrado te recomienda instalarlo de tal manera, que razon tendría el diseñador del minicomponente para instalarlo de otra?).
Por ejemplo, aca tenemos el datasheet para el TDA2030A.
http://www.datasheetcatalog.org/datasheet/stmicroelectronics/1459.pdf
Pilla los esquemas. Por ejemplo, en la pata 4 tienes la salida, y en la 1 la entrada.
Por ahi puedes irte.
Una vez que localices las entradas y las salidas, tendras el 80% del trabajo hecho.
Animo! Y nos cuentas como va la cosa.
