Previo de micro a válvula

#256 por litan el 17/05/2011
jajaj pues creo que tengo buenas noticias y malas noticias.

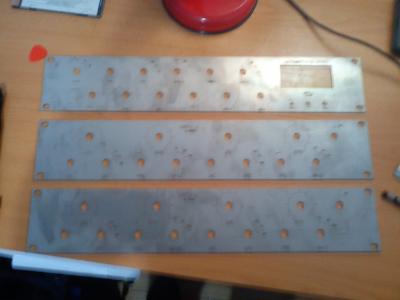

tengo los tres frontales, los cortes y los abujeros están perfectos (el de neo ha quedado muy bien) pero la serigrafía esta muy mal además que las chapas tienen alguna raya.
yo lo que voy a hacer con el mio es pulirlo con unas lijas que hay muy finas y pintarle la serigrafía por encima.
el viernes cuando baje al pueblo os los mando. pasarme vuestras direcciones por privado...
Archivos adjuntos:
BBCode:

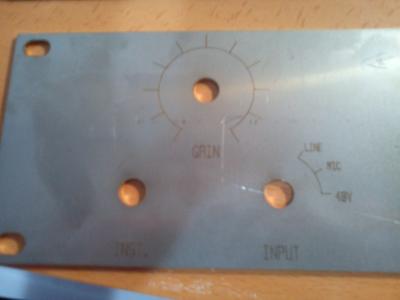

frontal 2.jpg
BBCode:

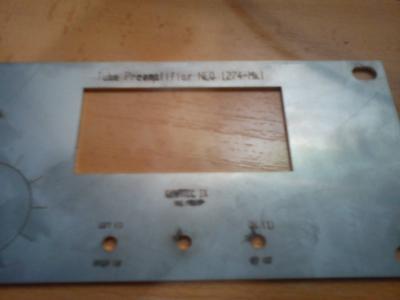

frontal 3.jpg
BBCode:

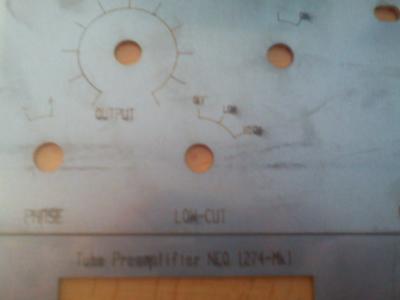

frontal 4.jpg
BBCode:

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#257 por Neosynth el 17/05/2011
Juer!!! que guapo se ve no??? muchismas gracias litan, de verdad tio chapó.
Te envio un privadillo ;-)

Mi Musica
Web

Subir
#258 por solker el 17/05/2011
Muchas gracias litan!!

PM al canto.

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#259 por solker el 17/05/2011
Por cierto vaya mierda de caja la Adam Hall de thomann. No coinciden los agujeros del frontal, el resto esta desplazado, hay que juntarlo a la fuerza y forzando los tornillos. Los de frontal he tenido que taladrarlos de nuevo, un desastre. Es mas barata que las retex, pero coño, vaya porquería. Ya está casi mecanizada al completo, he tenido que meter la fresa de mano para los XLR, el porta fusible y el IEC, pero bueno, el acero se come bien con la fresa.

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
#260 por litan el 17/05/2011
los frontales no tienen los taladros para atornillarlo a la caja, así que lo puedes ajustar para que te coincida luego sin problema.

ya tengo ganas de bajar al pueblo y encajarle los controladores a ver que tal quedan, espero no llevarme ninguna sorpresa.

por cierto neo, ayer encontré una pagina donde venden los oep bien de precio y los sockets de las vávulas que recomiendan para el previo (B9A).

http://es.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2106425#header

http://es.rs-online.com/web/search/searchBrowseAction.html?method=retrieveTfg&binCount=1&Nty=1&Ntx=mode%2bmatchallpartial&Ntk=I18NAll&Ne=4294958129&Nr=AND%28avl%3aes%2csearchDiscon_es%3aN%29&N=4294577053&Ntt=B9A

lo que he buscado los toroidales pero no me aclaro mucho cuales tengo que pillar, a ver si lo miro con más calma el fin de semana y hago ya el pedido...

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#261 por Neosynth el 17/05/2011
litan escribió:

por cierto neo, ayer encontré una pagina donde venden los oep bien de precio y los sockets de las vávulas que recomiendan para el previo (B9A).

Los OEP que son con el blindaje y todo??? si es así estan tirados de precio.
Pero si te das cuenta en los sockets de las valvulas es el tipo B9A pero las paitillas no son para montaje en PCB.
Interesante lo delos OEP si es asi que lo vende con el blidaje incluido, los pillo aqui

Mi Musica
Web

Subir
#262 por litan el 18/05/2011
valla, no me había fijado... menos mal que me has dicho.

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#263 por Neosynth el 18/05/2011
Me respondo yo mismo ;-)
los OEP van sin el apantallado Solo el transformador 15,13 €
http://es.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2106425#header
Y el apantallado 7,70€
http://es.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=2106469
Alguien escribió:
Espaciado de rejilla de 2,54mm según estándar industrial
Encapsulado de resina en carcasa de nylon rellena de fibra de vidrio
Pantalla laminar entre devanados
Carcasa opcional de apantallamiento de Mu-metal


En farnell vale 15,84 €
http://es.farnell.com/oep-oxford-electrical-products/a262a2e/transformer-audio-1-1-2-2/dp/1172343
Y el apantallado 6,46 €
http://es.farnell.com/oep-oxford-electrical-products/a262can/placa-de-apantallado-transformador/dp/1172345?in_merch=true&MER=i-9b10-00001460

Incluso viendo por encima creo que en farnell es mas barato por centimos, pero que mas o menos sale igual en un sitio que en otro

Mi Musica
Web

Subir
#264 por litan el 18/05/2011
también había mirado en canford que salen a 12,58 los trafos y 5,40 los apantallados.. pero eso el día que valla a hacer el pedido veré a ver cual me sale mas barato con el iva y el envió..

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#265 por Neosynth el 18/05/2011
en canford si que estan muy bien de precio, lundahl ni me lo planteo he estado mirando y uffff es una pasada de precio, es cuestion de saber cuanto son los portes y lo mismo pido ahí los mios tambien, junto con los relés omron que seria lo que me faltaria para completar todo cuando haga el pedido a banzai, bueno y las valvulas que todavia no lo tengo claro, he estado hablando con gente y me an recomendado RCA y otros Tesla JJ y otros Electro-Harmonix, así que estoy hecho un lio, aver si entra alguien en el post y nos puede aconsejar que valvulas le daria un caracter agresivo cuando nos haga falta y que sea cristalino y limpio su sonido segun regulemos el previo .

Mi Musica
Web

Subir
#266 por litan el 18/05/2011
en banzai tienes los omron en el apartado de electromecánica creo...

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#267 por Neosynth el 19/05/2011
Pues mira que los he estado buscando pero no los encuentro
he encontrado los G5V-1 12dvc pero los G5V-2 12dvc que son los
que lleva el proyecto no los he encontrado :-(
Si los hay en Banzai los pillo , un enlace??
Otra pregunta ligan y solker cual es el jack hembra del frontal que
aves comprado??? Yo he miarado esta http://www.banzaimusic.com/Jack-MO-LUGS-ECO.html
Por lo que he visto tienen que ser ENCLOSED por que OPEN no valdrian

Mi Musica
Web

Subir
#268 por litan el 19/05/2011
http://www.banzaimusic.com/Omron-G5V-2-12VDC.html

yo os iba a hacer la misma pregunta con los jack... no tengo muy claro cual hay que poner.
otra cosa con la que me estoy liando mucho es con los conectores para la pbc, no tengo ni idea de cual puedo poner y por las pag de internet no me aclaro, alguna recomendación?

se abre el telón y aparece la SGAE, se cierra el teatro.

Subir
#269 por Neosynth el 19/05/2011
Gracias litan por el enlace, pues no lo habia encontrado tio ;-) y los he mirado 200 veces.
Los conectores que he comparado para la PCB, los e pillado en una tienda fisica aqui en sevilla sé que la separacion entre pin es de 2,54, asi es como le llaman aquí, en esistencia no tenian de no tenian de 5 pines y lo compre de 6 y le quité uno, tampoco lo tenian de 2 pines y le puse de 3 y le quite otro y el de 10 pines si que lo tenian.
Lo que si que he hecho a sido poner un conector en los taladros de la luz ( donde pone to light 12v/50mA) que es la luz del frontal.
Te dejo un montaje de 3 fotos de diferentes partes para que sepas mas o menos los conectores que he puesto
Archivos adjuntos:
Conectores PCB.jpg
BBCode:

Mi Musica
Web

Subir
#270 por solker el 19/05/2011
Pues los relés, los deben haber puesto hace poco, porque yo tampoco los encontré cuando los buscaba :evil:

Bueno en fin, cosas que pasan. Por otro lado el jack, ha de ser conmutado, según la foto, parece que ese que pones, lo es, pero como no estaba seguro pillé este: http://www.banzaimusic.com/Cliff-STE-VINT-MET.html es stereo pero bueno, omitiendo el enlace del medio sirve como mono, y como no estaba seguro de que los otros fueran conmutados use estos. Soldarlos es un poco suplicio, pero bueno.

Por lo demás, el mío esta casi listo, falta un par de soldaduras y las válvulas, que no se si me acercaré esta tarde, estoy valorando si ir al centro a por unas TAD, o pedirlas, luego lo miro con detenimiento, pero no me gustaría estar una semana o mas esperando las válvulas, con las TAD las puedo tener ya mismo.

A ver si después puedo subir unas fotos, pero vamos, esta todo en su stio, placas, trafos, cableado, y demás. Ya queda nada y menos, :hell:

Visita La construcción de mi estudio
LMDL en Facbook
Move-sound studio

Subir
