Propuesta de Mejora Acond.Acústico para Habitación (c/Plano)

#1 por Gabriel el 07/11/2014
Buenas que tal!, 1RO Muchas Gracias por leer lo que sigue:
He decidido traspasar parte del contenido que tenía en otro hilo, para tratarlo en esta sección en específica.
Más que nada quería mostrar aquí la “idea”, y que a partir de vuestra generosidad y gratitud pueda ser evaluada y corregida, bajo la perspectiva de vuestra profesión y/o experiencia.

-Soy músico aficionado y tengo un popurrí de instrumentos que deseo ir grabándolos de a uno en uno. (vientos madera/metal, piano elect., guitarra, voz,…)
-La habitación tiene 3m x 2,5m = 7,5m2 x 2,77 de alto
-Material que utilizare para el tratamiento acústico: PANELES AKUSTIK PYRAMID (densidad 30 kg /m³, y dimensiones 49,x49 x4,cm)
Referencia: Hay un hispasonico que está vendiendo este material, y la verdad es que, lo tiene en un precio que creo es inigualable, al menos según lo que he estado investigando (aclaro que no me llevo comisión) dejo el link para que podáis comprobarlo de primera mano!
http://www.hispasonic.com/anuncios/vendo-super-oferta-40-paneles-akustik-pyramid-elegante-alta-calidad/369994
-Monitores activos de campo cercano (comprare alguno de estos dos) a definir.:
Presonus ErisE5 ó Tannoy Reveal 502
Aclaro que por la posición “inamovible” de los monitores respecto a la pared, apoyados contra la misma, decidí que el modelo de monitor debía tener los Bass reflex en la cara delantera.
-Por ultimo decir que el permiso de “obra”, solo contempla poner o disponer de forma PROVISIONAL de unos cuantos paneles de espuma XXXX, a los efectos de mejorar el tema de reflexiones. (esto quiere decir que los paneles son de QUITA Y PON)
…supongo que esta problemática la deberán tener unos cuantos privilegiados que en su dia dijeron el SI QUIERO…..
-Además contare con dos elementos más que ayudaran a mejorar algunas grabaciones puntuales: : reflexión filter (absorbedor /difusor portátil), y un panel móvil.
http://www.thomann.de/es/the_tbone_micscreen_le.htm?offid=4&affid=1&subid=242438ES&subid2=the+t.bone+Micscreen+LE&origin=boost&gclid=CNaVvo2Z5MECFSXHtAodmTkACg),


A continuación adjunto imágenes de la planta y varias perspectivas. (podría subir mas y fotos también si necesitáis verlo mejor)
Aquí se puede ver el mobiliario existente, que de momento no tengo margen u opción a modificar o remover, tema familiar, por lo cual gran parte de estos paneles a colocar, deberán ir COLGADOS y sobre puestos al mobiliario existente….
Las placas colgarían por medio de un hilo tipo tanza (hilo de pescar) que estaría sujeto al techo por unos cáncamos. Cuando no este grabando o mezclando siempre podría descolgar este material....
Archivos adjuntos:
0 - habitacion asil acustico 0.jpg
BBCode:

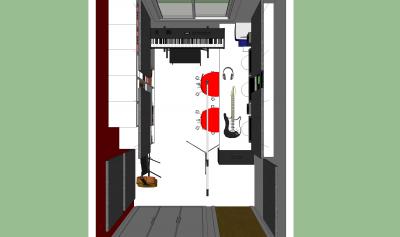

1 - habitacion asil acustico 3.jpg
BBCode:
2 - vista tabiq bibl. jpg.jpg
BBCode:
3 - vista tabiq bibl + aisl acust. jpg.jpg
BBCode:
4 - vista tabiq CDs. jpg.jpg
BBCode:
5 - vista tabiq CDs + aisl acust. jpg.jpg
BBCode:

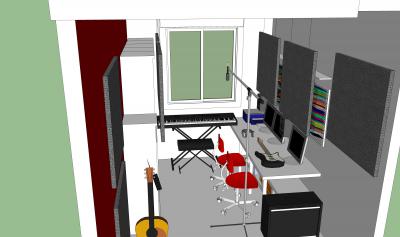

6 - habitacion asil acustico 1.jpg
BBCode:
7 - habitacion asil acustico 2.jpg
BBCode:
BBCode:
BBCode:
Subir
#2 por Gabriel el 07/11/2014
...no se porque no se adjuntaron bien las primeras imágenes :?: :!: :estonova:
Archivos adjuntos:
0 - habitacion asil acustico 0.jpg
BBCode:
1 - habitacion asil acustico 3.jpg
BBCode:
2 - vista tabiq bibl. jpg.jpg
BBCode:
3 - vista tabiq bibl + aisl acust. jpg.jpg
BBCode:
Subir
#3 por Gabriel el 07/11/2014
Según me he estado informando en varios hilos y otras fuentes, y extrapolándolo a este caso puntual, me pregunto lo siguiente:

1).Prácticamente no tengo lugar físico para colocar las trampas de graves en las esquinas.
Pero al no tener los monitores el Bass réflex en la cara trasera, es necesario?, de ser necesario, como podría solventar este inconveniente, que es más que nada por falta de espacio físico y no por capricho?

2).La UBICACIÓN (altura?) y CANTIDAD de los paneles es correcta?, esta es la pregunta más importante que os hago y donde ruego por favor mayor aportación, dado que es donde mas perdido estoy. [-o<
Probablemente de los paneles que coloco en la pared (no roja), o mejor dicho sobre el escritorio que es donde están los monitores, estén sobrando paneles o esté sobredimensionando….?

3).En el diseño, he trabajado con una agrupación de: 4 unidades de 0,50m x 0,50m = 1m2
Es decir, el modulo que repito en la habitación es juntando 4 paneles de 50x50cm formando así paneles más grandes de 1 metro cuadrado cada uno.
Aquí la pregunta fácil, por no darle una vuelta de rosca, es: que solución menos costosa y más práctica ven para conformar esta agrupación de 4 paneles….no quiero (o prefiero evitar) montar un bastidor o similar.
A bote pronto, podría pegarlos sobre un cartón “grueso” de 2 o 3mm y con cola unirlos por el canto y pegarlos a la base de cartón…..como ven esto?, algo mejor y BBB!?

Muchas gracias por vuestra colaboración y dedicación.
Saludos! :birras:
Subir
#4 por Gabriel el 07/11/2014

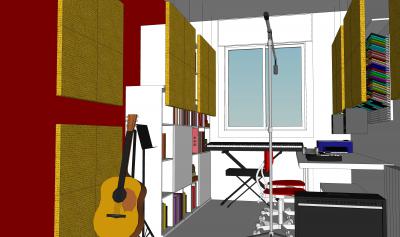

...aquí os pongo algunas perspectivas mas para tratar de ilustrar mejor (sobretodo en los últimos croquis) la posición de los paneles respecto a los monitores.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#5 por powerstudios el 10/11/2014
No te pague comisión no :oops: , ahora vi este anuncio por un aviso, Pues yo veo tu idea cojonuda, (sin ser un ingeniero acústico) pero por 4 duros y con tu idea desde luego es un ejemplo a seguir,
Gabriel, con esa venta hay que hacer algo, es muy perjudicial``pon un panel de quita y pon, o bien una tela acústica,
tela acustica puedes ir al ikea o donde quieras y pillar un trozo de tela que puedas ver un poco a través de ella,
eso te ara de tela acustica!!! un saludo ``power

Contacta conmigo para comprar material acústico`o Mac pros 5.1,
o mejor, ¡Mira mis anuncios!
http://www.hispasonic.com/usuarios/powerstudios/anuncios

Subir
#6 por Gabriel el 10/11/2014
Gracias Luis!
Si!, la cortina era un poco mas difícil de dibujar :desdentado: , la ventana tiene una cortina quizás no sea la tela, la mas adecuada pero algo ayudara.

Nadie mas puede decirme algo, :hispasonic: por favor!!!!

De la ultima tanda de croquis #4 , justamente en el croquis nº4, se ve la posición de los monitores respecto a los paneles que tiene enfrentados.
Tengo mis serias dudas respecto a la ubicación de los paneles, ya sea en altura (como comentaba), así como en la disposición general en la habitación.
Les agradezco que me tiren algunas ideas para mejorar esta iniciativa o en su defecto machaquen esta propuesta, pero quiero sacar algunas conclusiones que a falta de echarme un cable, me es imposible. :ook: Muchas gracias de todas formas!!!

saludos,
Subir
#7 por powerstudios el 10/11/2014
Importante hacer un triángulo entre tu y los monitores, si no puedes por espacio``
pues desvia el monitor,nunca rectos``saludos
powerstudios.
