Recortar una trampa de graves

#1 por Mackie1981 el 17/04/2015
Hola hispasonicos,
resulta que me quiero acondicionar mi home estudio para producir y mezclar música electronica es la única habitación disponible en la casa, y no es que cumpla con las mejores recomendaciones jajaja, resulta que quiero poner un kit Auralex Roominator Proyect 2 que trae 8 trampas de graves y 24 paneles de 60 x60 x5 y con eso la verdad es que me mejoraría mucho el RT según he podido calcular tendría 0,30-0,35s en 500,1000,2000,4000 hz y algo mas elevado 0,70s hz a 250 hz y 0,90s a 125 hz, asta ahi todo bien pensaba poner otras 4 trampas de graves mas y así bajaríamos ese tiempo a 125 y 250 hz otro poco mas. Pero tengo varios problemas.

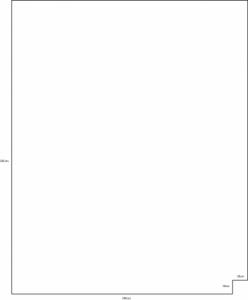

-No las puedo poner en una de las esquinas porque no es una esquina como tal sino que son pequeñas esquinas, ahora adjunto un plano para que lo veáis. Había pensado recortarle el cuadrado que me fastidia a cada trampa y así poder pegarlas pero no se si le restará mucha absorción precisamente en graves y tampoco se si se pueden cortar. ¿Que pensáis restara mucha absorción? ¿ Es posible cortarlas?
-Con la moldura de la escayola no puedo pegarlas contra el techo a lo largo de la pared.
-Con la puerta, en una esquina solo puedo montar 1 trampa porque sino no puedo abrir la puerta ya que esta abre hacia adentro y la trampa no dejaría abrir la puerta.
¿Alguna otra alternativa a este tipo de trampas de graves?
Gracias de antemano!
Archivos adjuntos:
BBCode:
Subir
#2 por aracustica el 19/04/2015
Mackie1981 escribió:
con eso la verdad es que me mejoraría mucho el RT según he podido calcular tendría 0,30-0,35s en 500,1000,2000,4000 hz y algo mas elevado 0,70s hz a 250 hz y 0,90s a 125 hz, asta ahi todo bien

¿Con eso bien? ¿0,70 s a 250 y 0,3 a 500 está bien? ¿Cómo has calculado eso?

Acondicionamiento acústico http://www.aracustica.com

Subir
#3 por Mackie1981 el 20/04/2015
aracustica escribió:
¿Con eso bien? ¿0,70 s a 250 y 0,3 a 500 está bien? ¿Cómo has calculado eso?

Hola,
Gracias por contestar, yo no he dicho que este bien pero es una gran mejora el rt60 en 125 y 250hz sin tratamiento es 3,64s y 3,20s.
El como lo he calculado pues no lo he hecho yo me lo ha hecho una empresa que se dedica a ello, pero después de ellos enviármelo lo he echo yo con la formula de Sabine que si no me equivoco RT=0,161*V/Absorcion total y los cálculos no difieren. Decirte que mi sala tiene 32,46m3, es 3,85m x 3,10m y 2,72m de altura y según esa empresa me recomiendan rt optimo entre 0,2 y 0,3s. Corrígeme si me han metido una con lo del RT optimo. Por eso decia que pondría otras 4 trampas de graves mas para acercarme mas a ese rt en 125 y 250hz aunque se que también me bajaría en frecuencias medias y altas.
¿Como lo ves?
La verdad es que estoy hecho un lio.
Subir
#4 por aracustica el 21/04/2015
El TR entre 0,2 y 0,3 es idóneo para un control pequeño, el problema son esos 3 s de TR en 250 Hz. He medido cientos de salas y no recuerdo haber medido nunca un TR tan alto, ni siquiera en iglesias.

Si partes de un diagnóstico malo, la solución no puede ser buena. Suponer que la absorción de la sala es el alfa del yeso por la superficie es una pérdida de tiempo. Mide el TR y podrás hacer un cálculo mejor y sobre todo, cuando pongas las "trampas de graves" verás lo que absorben.

http://acondicionamientoacustico.info/funciona-el-tratamiento-acustico-de-mi-sala/

Acondicionamiento acústico http://www.aracustica.com

Subir
#5 por Mackie1981 el 22/04/2015
#4
Entiendo que haciendo un estudio malo no llegaré a buen puerto nunca.
El problema es que no tengo equipo para realizar una medición en campo y supongo que mandar a una empresa que me lo haga me costaría mucho dinero y no estamos hablando de un estudio ni semi profesional, es amateur total.
El cálculo como ya has notado lo hice 0,161*volumen de sala/sumatorio alphas de materiales que hay en mi home studio (yeso, escayola, madera, cristal y suelo azulejo) multiplicado por cada superficie de cada material, me dices que ¿este cálculo no es válido? ¿Conoces alguna forma de medirlo o calcularlo al alcance de cualquiera? Los alphas los pille de una tabla que me vi por internet
Gracias por tu ayuda.
Saludos
Subir
#6 por aracustica el 23/04/2015
Alguna vez me ha pillado de improviso tener que hacer medidas y he puesto la grabadora del móvil y he grabado palmadas. Al llegar a la oficina convierto a archivos WAV individuales y analizo con Dirac 7841 (tú puedes hacerlo con REW que es gratis o con ARTA en modo demo). El método es suficiente para hacerse una idea en todo el rango en que haya suficiente SNR.

Mackie1981 escribió:
El cálculo como ya has notado lo hice 0,161*volumen de sala/sumatorio alphas de materiales que hay en mi home studio (yeso, escayola, madera, cristal y suelo azulejo) multiplicado por cada superficie de cada material, me dices que ¿este cálculo no es válido? ¿Conoces alguna forma de medirlo o calcularlo al alcance de cualquiera?

Los alfas no te valen porque aparte de reflexiones hay efectos de borde de todas las superficies, luego los alfas son bastante genéricos y por ejemplo en graves la puerta y la ventana van a bajar el TR por su bajo aislamiento y no has tenido en cuenta el mobiliario (sobre todo, todo lo que esté tapizado) que no tiene alfas pero sí absorción equivalente.

Acondicionamiento acústico http://www.aracustica.com

Subir
#7 por Mackie1981 el 24/04/2015
#6
Gracias, ya me he descargado REW, el equipo que quiero utilizar es:

- Mac Pro
- Tarjeta de sonido firewire Alesis iO26.
- Monitor campo cercano activo Tannoy Reveal 6D. Me gustaría disponer de una fuente sonora omniderccional pero no lo tengo al alcance.
- Microfono precalibrado Tannoy (me venia de regalo con los monitores cuando los compré hace ya bastantes años). Siempre ha estado guardado en su caja, de hecho lo acabo de sacar ahora. ¿Como se si ese micro será valido? ¿Hay que volver a calibrarlo? Me pueden dejar un beringher EMC8000 pero no hasta la semana que viene.
Esta tarde haré las mediciones, haber si soy capaz de interpretarlas. Tengo conocimientos de sonido pero no tanto de acústica.
Si conocéis algún manual de REW estaría agradecido.
Saludos
Subir
