Rectificador de corriente

#1 por JGalmés el 24/04/2016
Buenas, he estado mirando y he visto que me sale más rentable hacerme un rectificador yo mismo que comprarlo ya hecho, lo necesito para un proyecto led, ya que tengo un regulador de voltaje L7812 que lo puse para evitar que los leds se fundan, pero luego ví que funcionaba con corriente continua y ahora estoy pensando en alimentar el regulador con un rectificador, pero necesito de bajo "amperaje" ya que la fuente es de 1.50A

He mirado estos diodos y mi pregunta es si valen o no
http://www.ebay.es/itm/141014735991

estos son los condensadores
http://www.ebay.es/itm/131448713280

y quiero hacer este circuito:
https://upload.wikimedia.org/wikipedia/commons/thumb/8/8b/Diode_bridge.svg/2000px-Diode_bridge.svg.png

Otra cuestión es que he visto que hay diferentes puentes rectificadores, de media onda y de onda completa, según he leído los de onda completa dan un funcionamiento de los leds más suave, la cosa es que yo usaré los leds a una salida de ampli con señal de sonido para hacerlos "audioritmicos" y no quiero que el puente afecte a los leds y la reacción de parpadeo sea menor o nula, es decir que no afecte a la respuesta de los leds.
Subir
#2 por elpatxi_bcn el 26/04/2016
Hooolaquetal!!!

A ver, por que me parece que tienes un pequeño cacao..... ¿Entiendo que quieres poner leds a la salida de un ampli, previo paso por un rectificador de onda completa, un filtrado con condensadores y regulado con un 7812? ¿Y a qué te refieres con que la fuente es de 1,5A?

Si es así, estás en un error.....y no sé por dónde empezar....

Si quieres poner leds a la salida de un ampli, es tan simple como poner un par de resistencias(para limitar corriente, no voltaje) que tendrías que calcular, y luego un arreglo de diodos 1N4148, zeners y leds, para escalar la señal. No necesitas ni el 7812 ni los condensadores.

De todas formas, mírate este link a ver si es eso lo que quieres hacer:
http://www.guitarristas.info/foros/vumetro-6-leds/18723

Saludos!!!!
Subir
#3 por JGalmés el 26/04/2016
#2 Sí, fallo mío olvide explicar que quiero conectar un interruptor con dos entradas una que sea la entrada del ampli, y luego otra que será señal de un transformador que tengo de 12V que tiene 1.67A a corriente alterna (bueno, tanto el ampli como este son alternos) pero lo que quiero es regular el voltaje para que cuando aumente la ganancia a los altavoces, no aumente en los leds, para evitar que se fundan.
Y mi intención es que los reguladores funcionen tanto en el modo de ampli como en los de encendido continuo, no sé si me explico.

Me refiero a unos interruptores como estos:
http://images.e-deala.com/200038/001.jpg

De todas formas mi intención es hacer como un "centro de comando" en una caja para electronica, donde tenga dos entradas una de ampli y la otra de la fuente, esas dos entradas conectadas a un interruptor que guiara una corriente u otra a los reguladores que irán después a una salida de cable pelado donde conectare diferentes barras led.
Esa es mi idea ahora la cuestión es como puedo usar los 7812 en los dos circuitos usando energía de la fuente, a lo mejor es haciendo una conexión que salga de la fuente, luego agregarle un díodo para que la corriente no pueda volver, y después los rectificadores y lo que saquen a los reguladores?


Tengo estas fuentes:
https://drive.google.com/file/d/0B2r4iddMn7cmMGdKNU5hVENDc0E/view?usp=sharing


Esta es la que estoy usando ahora:
https://drive.google.com/file/d/0B2r4iddMn7cmVWtUamJmRjhXd1E/view?usp=sharing

Espero que esta respuesta merezca solución ya que me ha llevado tiempo hacer todo esto. :idea:

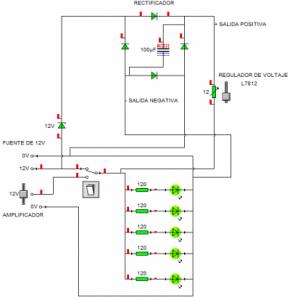

Archivos adjuntos:
BBCode:
Subir
#4 por elpatxi_bcn el 28/04/2016
Hooolaquetal!!

Creo que las resistencias de cada led deberían ser mayores, del orden de 1kOhmio (1000 ohms). Aparte de eso, con los 12v funcionará bien, quizá con la salida del ampli no tanto.

Saludos!!
Subir
#5 por JGalmés el 28/04/2016
#4 Las resistencias, ya tengo las de 120Ohms y van bien, mi pregunta es si el circuito que te pase funcionara
Subir
