Recuperación de un potenciometro deslizante para hacer un p

#1 por yosualogan el 10/03/2014

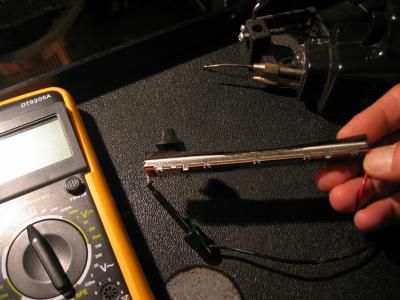

Hola, voy a empezar un proyecto que consiste en recuperar un pote lineal y convertirlo en una especie de mezlador izquierda derecha para usarlo con el pie.
Archivos adjuntos:
BBCode:
BBCode:
Subir
#2 por yosualogan el 10/03/2014

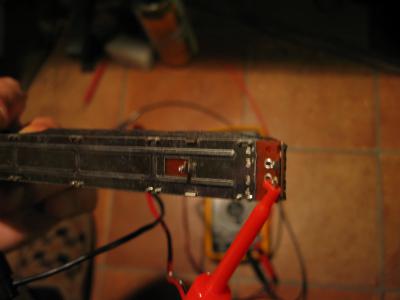

una vez que he encontrado con el tester cuales son los terminales que nos sirven, lo que es complicado en este modelo de pote porque tiene 4 terminales y solo 3 nos sirven. vienen marcados como 2´,1´ ,1, 2 a la izquierda y 4´,3´,3 y 4 a la derecha. Pero de estos ocho terminales unicamente cuatro están con conectores activados, entonces tenemos que elegir entre 4.
Archivos adjuntos:
BBCode:
Subir
#3 por yosualogan el 10/03/2014

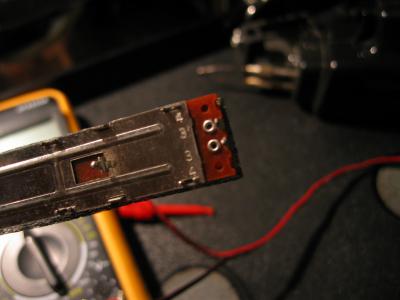

La parte trasera derecha del pote.
Archivos adjuntos:
BBCode:
Subir
#4 por yosualogan el 10/03/2014

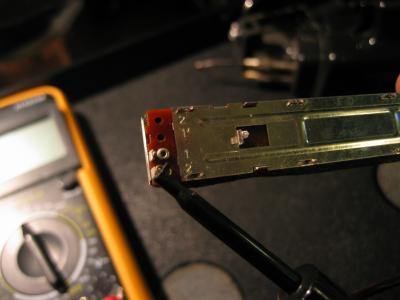

Al cabo de otro rato de tester decidimos que 2 es el que llega y 1 - 3 seran derecha izquierda de los que salen.
Archivos adjuntos:
BBCode:
Subir
#5 por yosualogan el 10/03/2014

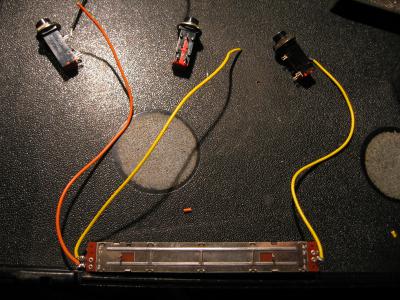

la señal a cada jack y empezamos con la masa (tierra comun ground)
Archivos adjuntos:
BBCode:
Subir
#6 por yosualogan el 10/03/2014

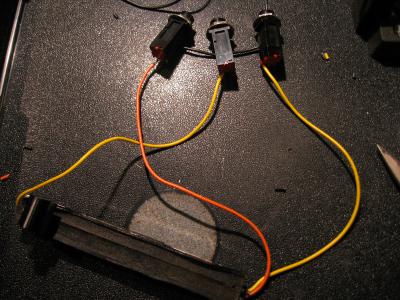

Mejor vista, de todas formas el pote es de 10KB cuando se acabe el cableado habra que investigar en sus prestaciones.
Archivos adjuntos:
BBCode:
Subir
#7 por yosualogan el 10/03/2014
He tenido que cambiar el potenciometro por otro de 1 mega normal con tres terminales y la cosa funciona. Lo único que en el medio baja un poco el volumen pero se oye por los dos canales.
Investigando por ahi creo que tengo que poner alguna resistencia pero aun así funciona :yuju:

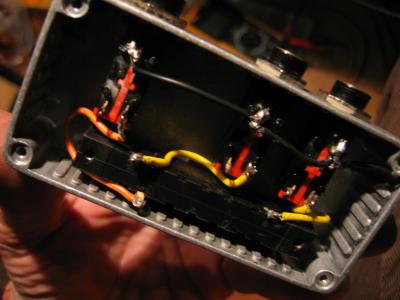

El proyecto lo usaré para enchufar una guitarra a dos cosas distintas. De momento va así...
Archivos adjuntos:
BBCode:
BBCode:
Subir
