Reloop RMX 40 USB modificada con leds estilo A&H

#16 por Angel el 17/04/2013
Dj Mezcla escribió:
El tema de luces será en RGB he encargado 5 M de rgb 5050 con mando para poder subir u bajar intensidad d eluz y cambiar de colores mediante un mando de 44 botones, con lo cual hay varios preset para guardar la luminosidad y color.


Eso estaria de cine.

Y eso que haces lo dejas enrollado por dentro y punto?

Dj Mezcla escribió:
Dentro de este proyecto hay un subproyecto de 1 de 2 o pintar la chapa, que me hagan unas serigrafias de las letras y barnizarla, oooooooooo crear una lamina/vinilo para pegarla. Por cual os decantaís y si sabeís donde se podría hacer.


Yo lo del vinilo te cansas y otro al canto

:hispasonic:

Subir
#17 por Dj Mezcla el 18/04/2013
Como los RGB tienen lamina adhesiva se quedaría pegado los rgb a la parte metalica de la mesa y la chapa tapando sin que se vea

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#18 por Angel el 18/04/2013
Buena idea si señor.

Eso es adaptable a cualquier mesa si señor.

Buen aporte, mi enorabuena

:hispasonic:

Subir
#19 por Dj Mezcla el 08/05/2013
Bueno vá subiendo un video que demuestra como lucen los leds fuera de la mesa, al final compre la tira de 5 metros y con un mando de 44 teclas, mas vale que sobre leds y botones, no? jejejjee. tambien hice fotocopia de la tira para recortala y ver como queda para no destrozar la tira de leds antes de tiempo, con lo que conllevaría estar soldado y soldando demasiado para nada. bueno subo "jafoto" y "juvideo"

Archivos adjuntos:
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
1
#20 por Dj Mezcla el 17/05/2013

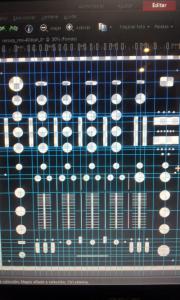

Bueno duda, dudativa, para realizar el vinilo/pegatina debo hacerme yo mismo la plantilla de la chapa de la mesa, sabeís cual es la mejor forma mas sencilla pero útil?
No controlo mucho el tema de capas del corel paint shop prop pero podría ser algo asi? a base de capas??
Además que mejor basarme en una imagen de 2000 pixeles de mesa o realizar como un puzzle de la mesa a partes?
O muestro un ejemplo de todo en uno
Archivos adjuntos:
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#21 por Dj Mezcla el 20/05/2013
La historía es que uní las fotocopías de la mesa pero el error estaba en que al escanear yo mismo las fotocopias que me habian hecho de la chapa de la mesa, pues hay un pequeño movimiento de X grados en cada una, por lo que unirlas siempre quedaba torcido por un lado u otro.
Cuando ya tenía todo en condiciones reguladas en su ángulo las líneas verticales todas coincidian y las horizontales tambien. vi que al ser una fotocopia algunos orificos no quedaban exactos, con lo cual... tachan... todo a tomar porculo, nueva decisión.
Medir la chapa por completo, y con ayuda de un invento muy majo, el pie de rey, escalimetro o calibre, medir todos los erificios, visores y paneles, midiendo el centro de cada cual y la distancia a los bordes, con lo cual quedara perfecta, por lo menos más perfecta que lo que intentaba hacer, porque ví que entre unas medidas "supuestas" que daba la fotocopia y lo que hay pues como que no va a salir del todo lo real que yo quisiera.
Archivos adjuntos:
2013-05-19 17.49.40.jpg
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#22 por Dj Mezcla el 20/05/2013

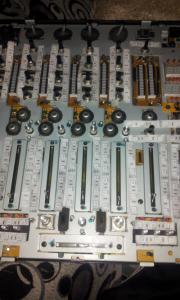

Bueno como voy realizando en paralelo la realización de la pegatina para la chapa y la insercción de los diodos leds, hice un escaneo de la tira led para poner superpuesta la misma fotocopia para ver como y donde cortar, para no cortar antes de tiempo la tira de led y estropear mas de lo que se necesite.
Archivos adjuntos:
2013-05-19 23.29.12.jpg
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#23 por Dj Mezcla el 20/05/2013

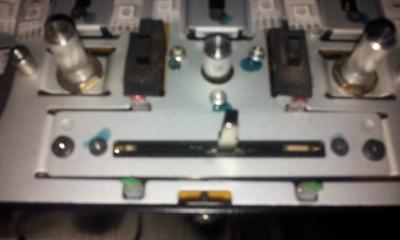

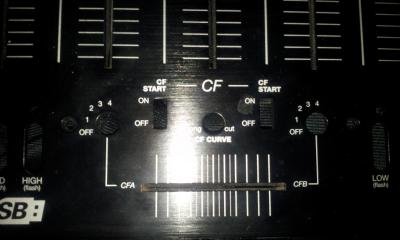

Lo que he visto son unos diodos led que no veo ni para que ni el como, están en la zona del Crossfader pero en la chapa tampoco hay visores para el mismo, alguien sabe para que son??
Archivos adjuntos:
2013-05-19 23.29.36.jpg
BBCode:
2013-05-19 23.31.16.jpg
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#24 por Dj Mezcla el 20/05/2013

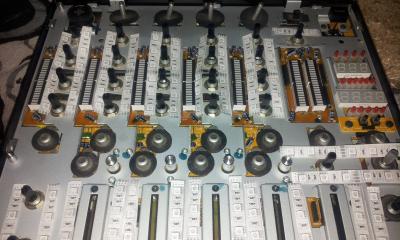

mas fotos de la fotocopia tira led
Archivos adjuntos:
2013-05-19 23.29.29.jpg
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
#25 por Angel el 20/05/2013
depues las tiras de led como las unes? con cables soldados???

:hispasonic:

Subir
#26 por Dj Mezcla el 20/05/2013
En efecto, aunque las fotos muestran las tiras de led fotocopiadas, es realmente como tendría que quedar, y si, serían soldadas entre ellas, con cable de telefonillos ya que son flexibles y mejores a la hora de soldar.

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
1
#27 por Dj Mezcla el 24/05/2013

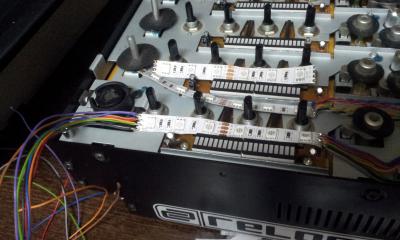

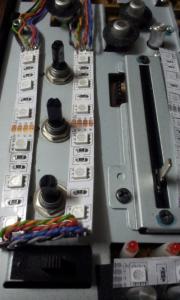

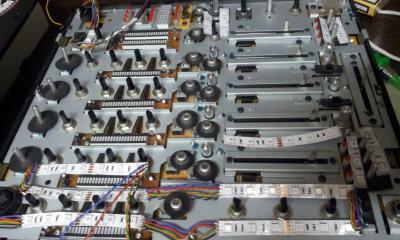

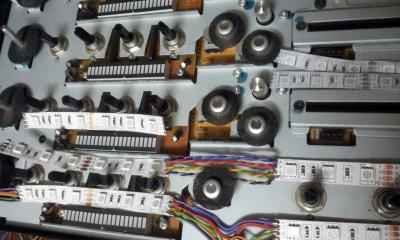

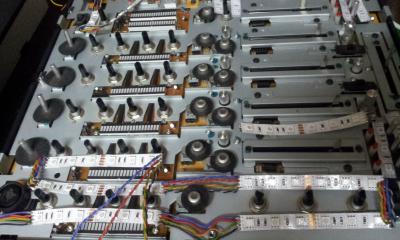

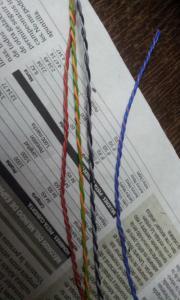

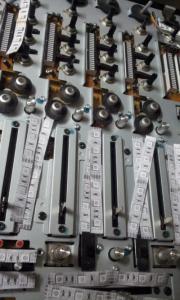

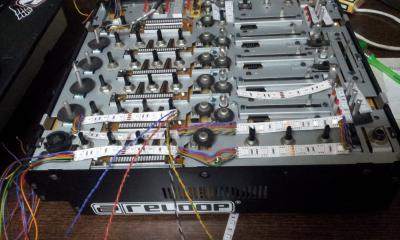

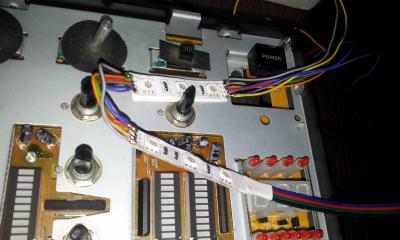

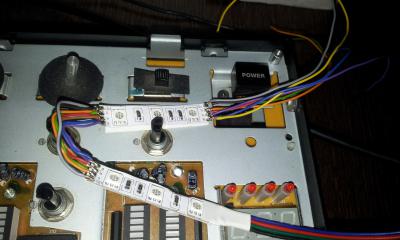

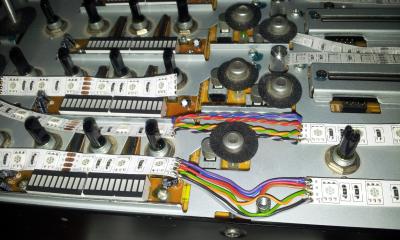

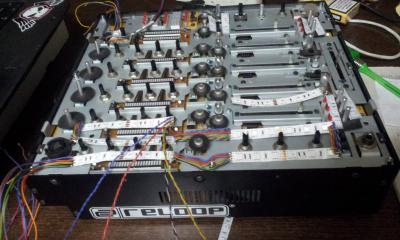

Bueno pues ya esta la cosa empezando por el tema de instalación de los leds.
Los iva a poner con un sólo cable de telefonillo pero viendo la sección que traen y la del tellefonillo, decidí mejorarlo realiazndolo de tal forma que cada puente sea de dos cables en vez de uno, veremos si este finde continuo y subo mas cositas.
Que os parece?
Archivos adjuntos:
2013-05-23 01.20.42.jpg
BBCode:
2013-05-23 01.20.49.jpg
BBCode:
2013-05-23 01.20.58.jpg
BBCode:
2013-05-23 01.21.11.jpg
BBCode:
2013-05-23 01.21.11.jpg
BBCode:
2013-05-23 01.21.17.jpg
BBCode:
2013-05-23 01.21.25.jpg
BBCode:
2013-05-23 01.21.31.jpg
BBCode:
2013-05-23 01.21.40.jpg
BBCode:
2013-05-23 01.21.44.jpg
BBCode:
2013-05-23 02.59.56.jpg
BBCode:
2013-05-23 03.00.01.jpg
BBCode:
2013-05-23 03.00.12.jpg
BBCode:
2013-05-23 03.00.15.jpg
BBCode:

Monster Solo HD+AKG 518
1 Reloop RMX 40 usb
2NumarkTTX
2OrtofonOMDj`s
1TracktorScratchPro
TimeCode 2Negros+1Blanco+1Rojo+1Azul+1Trans+3Fluorescentes
2Denon sc2000
1Audio8
Novation Nocturn
Novation Zero

Subir
1
#28 por Dj Mezcla el 29/05/2013

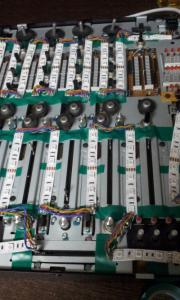

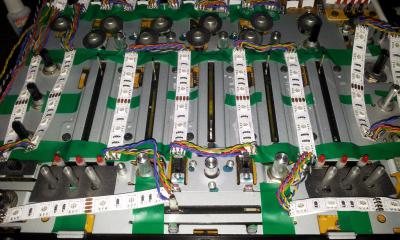

Buenos mas fotitos casi terminando.

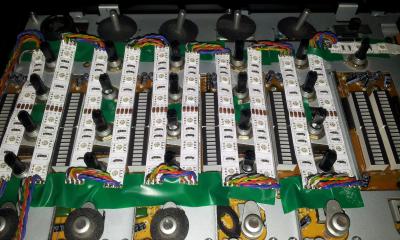

La cinta aislante es para aislar de posibles cortos de la parte inferior de la lámina led.
