Reparación display Access Virus

#1 por Julius@Wikter el 02/05/2015
Hola!

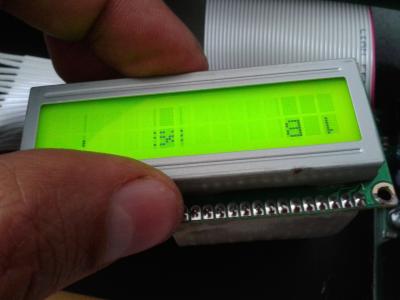

Llevo tiempo intentando que me reparen el display de un Access Virus que no furula por algún líquido que ya había entrado antes de recibirlo yo y que, dado que no es mío, no tengo demasiado interés en enviar a reparar a Germany, así que dado que por ahora nadie me ha contestado o me ha propuesto un precio que yo considere coherente me voy a aventurar a darle el cambiazo al display.

Por lo pronto sólo tengo una referencia:
WM C1604 . Que no es poco. [EDIT: ERROR!!!]

Tirando del hilo descubro que es Wintek WM C1604 [EDIT: ERROR!!!]
https://archive.org/stream/Wintek-LCDandLCMProfessionalManufacturerOCR#page/n11/mode/2up
Aquí estan las especificaciones estándard.
16x2 caracteres
5x8 segmentos (40) [EDIT: ERROR!!!]

Revisando precios en ChinaBay veo que por 3€ más shipping.
También estña disponible en Bazinga:
https://www.tindie.com/products/Bazinga/lcd-module-16x2-alphanumeric-by-wintek-corp-wm-c16/

Y en Onda Radio hay displays muy parecidos, aunque sólo con 14 patillas... Lagarto! lagarto! Queda descartado.
http://www.ondaradio.es/producto/c2604-e-cebek-c-2604-display-lcd-2x16-grande-con-luz-19045.aspx

Tirando del tema veo que los Indigo pueden cambiar su display por un HD44780, modelo que he visto de sobras en eBay.
Ahora empieza la duda...
Tiro del recambio de Bazinga?
Reviso el pineado del conector y me arriesgo con el HD44780? (los hay a porrillos y de colores varios)
Apago y cierro? (total, no es mío...)

Pues nada, revisaré el pineado del HD44780.
Primero necesito conocer el del CM1604 [EDIT: ERROR!!!] y algunas otras cositas.
https://archive.org/stream/Wintek-LCDandLCMProfessionalManufacturerOCR#page/n37/mode/2up
Terror. No puede ser un 1604, algo hay en la rotulación del display empleado en el Virus que me huele a PROBLEMAS. [EDIT: ERROR!!! No lo es...]

Bueno, veamos el C1602M:
https://archive.org/stream/Wintek-LCDandLCMProfessionalManufacturerOCR#page/n29/mode/2up
...Vaya, más incongruencias: 5x7 dots.
Sólo me queda una solución... contar.

5x8, aunque sólo usa 5x7 para mostrar los caracteres... :susto: [EDIT: Otra vez...]
Qué hago?

Aquí, lo que significa el código impreso en la pantalla.
https://archive.org/stream/Wintek-LCDandLCMProfessionalManufacturerOCR#page/n13/mode/2up

Aquí voy tomando inspiración sobre qué hacer y que no...
http://www.infekted.org/virus/showthread.php?t=33659

Según leo, el original del Indigo es compatible con éste otro.
https://www.crystalfontz.com/product/CFAH1602B-TMI-JT?partname=CFAH1602B-TMI-JT
Aquí sí que hay datos consistentes.

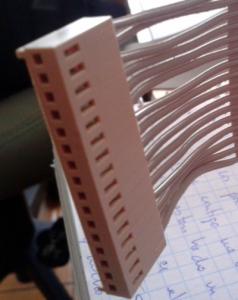

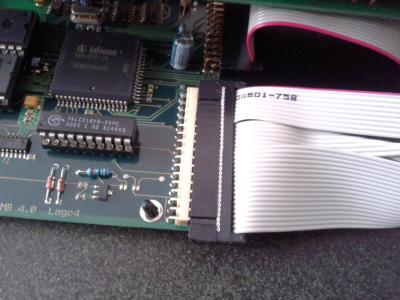

Bueno, en vez de aventurarme a hacer esa matanza con el cable, prefiero tirar de una faja de disquetera, aunque no estaría mal buscar ya de paso un conector y ahorrarme un par de horas en desoldar y soldar... no?
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

http://www.mvxsynths.tk
Lower, please

Subir
#2 por Julius@Wikter el 02/05/2015

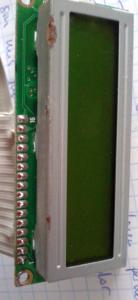

Bueno... suerte que se me ha ocurrido postear las fotos y he visto que a veces metemos la pata en lo más esencial.

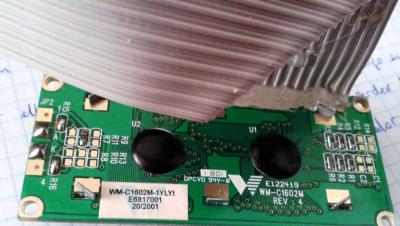

PONE WM C1602M
Así que supongo que usan la matriz de 5x8, pero aplican sólo 5x7...
Qué patán. No lo voy ni a editar. (bueno, sí, marcaré que está mal)

Pues nada, en referencia a la especificación de la propia Wintek, el controlador es un HD44780.
Así que sin más dilación me dispongo a pedir al maestro eBayer ese recambio. Y de paso, una faja de cabels a juego... no? Si ya los vendiesen soldados estaría de lujo, pero no va a caer esa breva.
Si por lo menos consiguiese uno con patillas en vez de agujeros sí que sería una buena solución.

http://www.mvxsynths.tk
Lower, please

Subir
#3 por Julius@Wikter el 02/05/2015

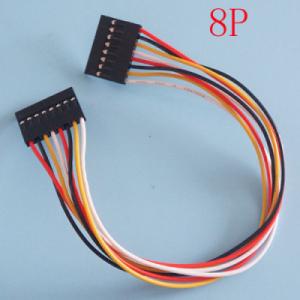

Bueno, y para encontrar algo que se adapte como cable, ésta ha sido la solución. Así sólo tendré que cortar por la mitad una faja de 8 cables (más fácil de encontrar que las de 16). Aunque pensándolo mejor... tiraré de tijeras y me daré una alegria pal cuerpo...

Ahí van las palabras clave:
dupont wire ribbon conector 8pin

Bueno, me lo pienso...
Archivos adjuntos:
BBCode:

http://www.mvxsynths.tk
Lower, please

Subir
#4 por Julius@Wikter el 02/05/2015
Ya veremos cómo de equivocado voy con la pantallita... pero por 3,70€ me puedo permitir equivocaciones.

DISPLAY LCD1602 16x2 HD44780 ARDUINO PANTALLA RETROILUMINADA AZUL LUZ NEGRA ( artículo: XXXXXXX transacción: XXXXXXXXXXZZ )

Pagado el 02-may-15 3,70 EUR Gratis 1 3,70 EUR
Correos: cartas ordinarias
Plazo previsto de entrega: mié. 6 may. - vie. 8 may.

http://www.mvxsynths.tk
Lower, please

Subir
#5 por llamaza el 04/05/2015
Superpost.

Remix Set gratuito desde Adeptlabel

Subir
#6 por Julius@Wikter el 04/05/2015
En cuanto tenga el display posteo las fotos, soldadura incluida...

http://www.mvxsynths.tk
Lower, please

Subir
#7 por Julius@Wikter el 08/05/2015

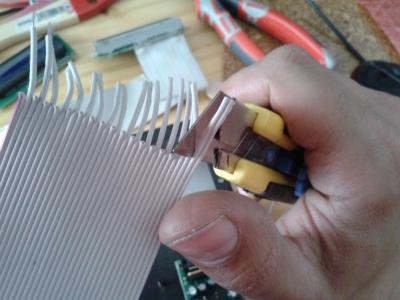

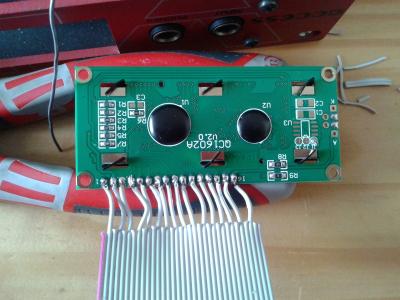

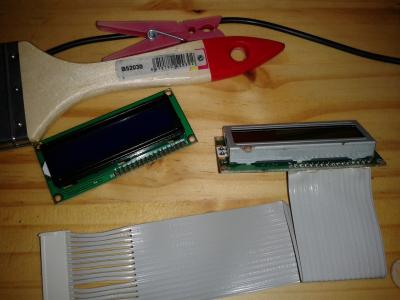

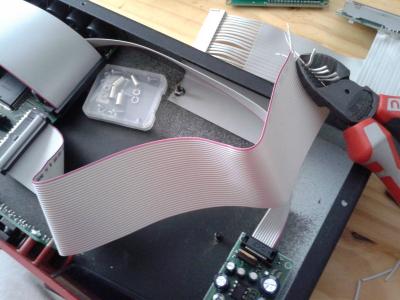

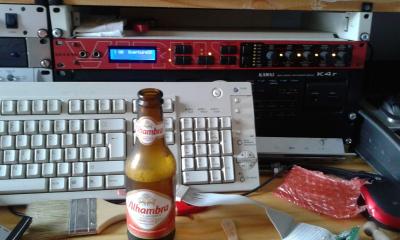

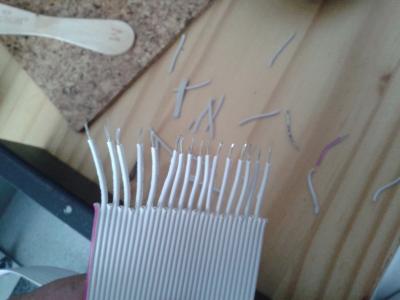

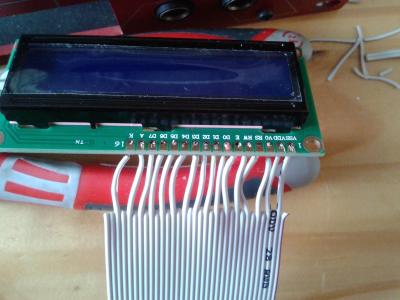

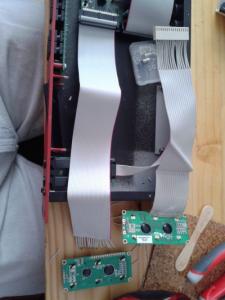

Ha llegado el display hoy mismo...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

http://www.mvxsynths.tk
Lower, please

Subir
1
#8 por Julius@Wikter el 08/05/2015
Qué fuerte... dónde han ido a parar todos los comentarios que he escrito bajo cada foto???

http://www.mvxsynths.tk
Lower, please

Subir
#9 por JLC el 08/05/2015
qué habilidoso que eres¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡
Subir
#10 por Julius@Wikter el 09/05/2015
me lo he pasado casi mejor que haciendo música... Quizás debería hacerme un planteamiento.

http://www.mvxsynths.tk
Lower, please

Subir
1
#11 por elpatxi_bcn el 12/05/2015
Hooolaquetal!!!!

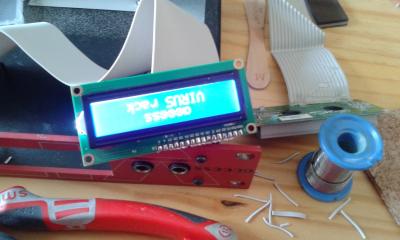

Y cuando lo enciendes ..... y funciona!!! Qué alegría!

Enhorabuena!

Saludos!!!
Subir
1
#12 por JLC el 12/05/2015
enhorabuena¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡
Subir
1
#13 por Julius@Wikter el 15/05/2015
Ayer mismo fuí a comprar un multipistas a un usuario y me habló de mi propio post... :birras:
Soy famoso!

http://www.mvxsynths.tk
Lower, please

Subir
#14 por Julius@Wikter el 22/05/2015
Bueno, pues comento por aquí, porque el usuario al que le compré una Korg D3200 me contactó porque el display que compró y llevó a un técnico a que le soldase la faja al display nuevo (el mismo que puse yo) y el "eléctrilisto" no tuvo el detalle de preservar la numeración de las patillas.
Por lo visto hay diferentes modelos de displays para el Virus. éste usuario en cuestión tiene un Virus Indigo, en el cual se encuentra un display del mismo tamaño, pero montado sobre una placa más grande.
El Indigo, además tiene la virtud de tener alterado el orden de las conexiones.
Van de la siguiente manera:

15 - 16 - 1 - 2 - 3... 12 - 13 - 14

Haciendo especialmente incómoda la substitución del display por uno estándar.
Revisando especificaciones de placas, parecen casi idénticas. No he encontrado objección alguna al voltaje, sin embargo, al soldarle el electrilisto los contactos en el orden en que venían parece que le ha fundido algo y hace que el display se vea sólo marcado en la línea superior tanto en su virus índigo como en mi Rack, haciendo los pertinentes cambios de orden.

También he podido observar que la alimentación del LED es totalmente independiente del LCD. Cosa que se agradece.
Además, es un formato de display que lleva operativo desde hace casi 30 años (sinó más).

Suerte a todos!
